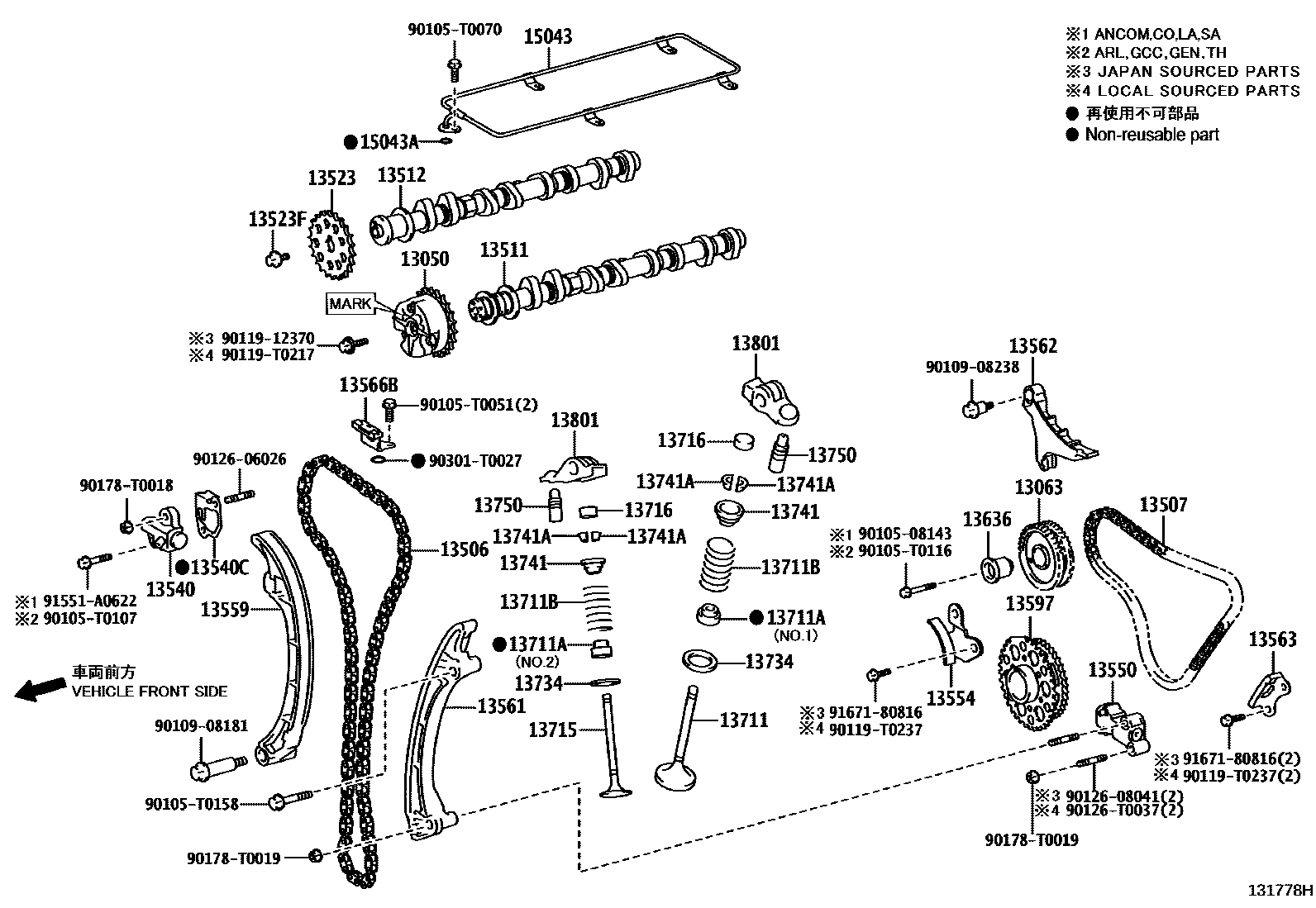

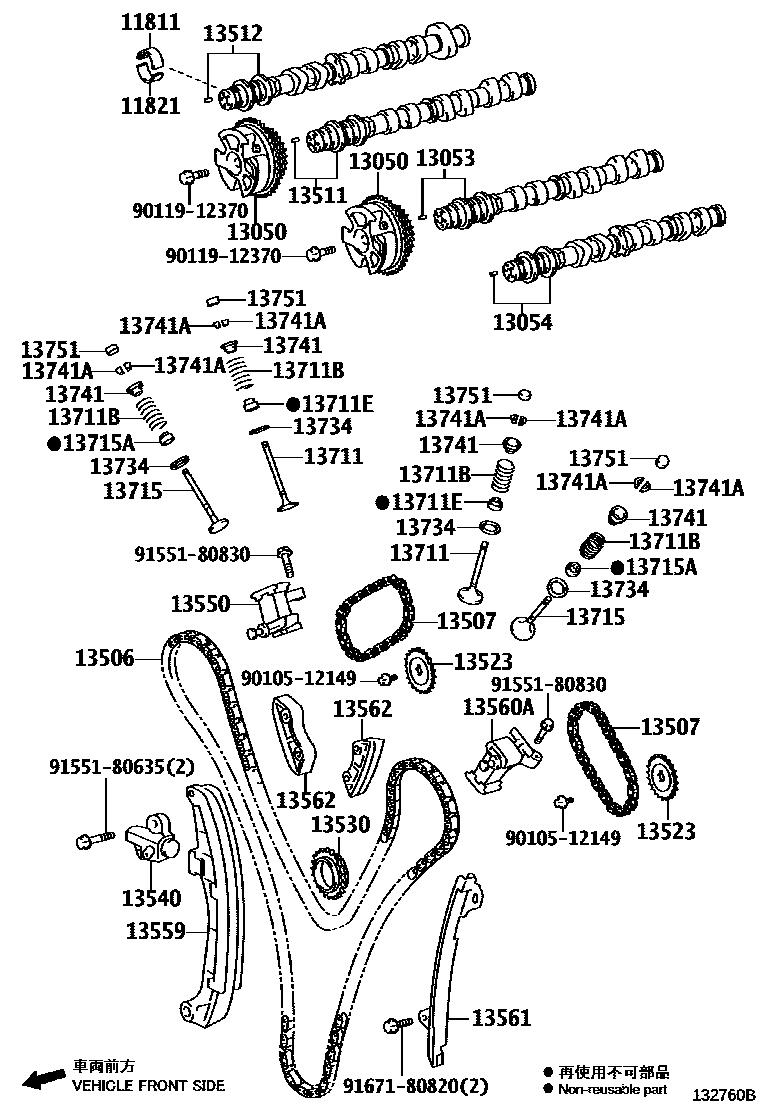

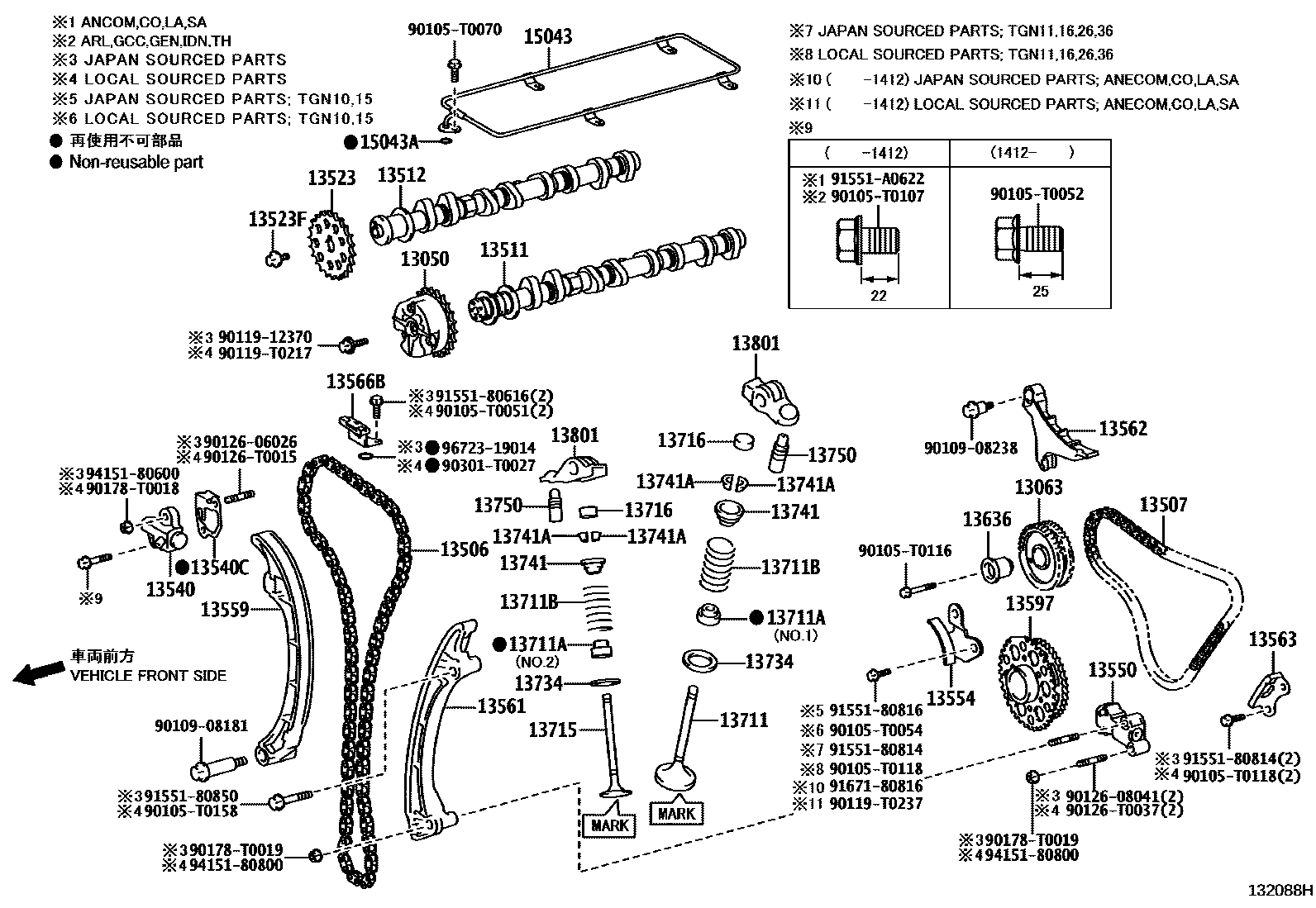

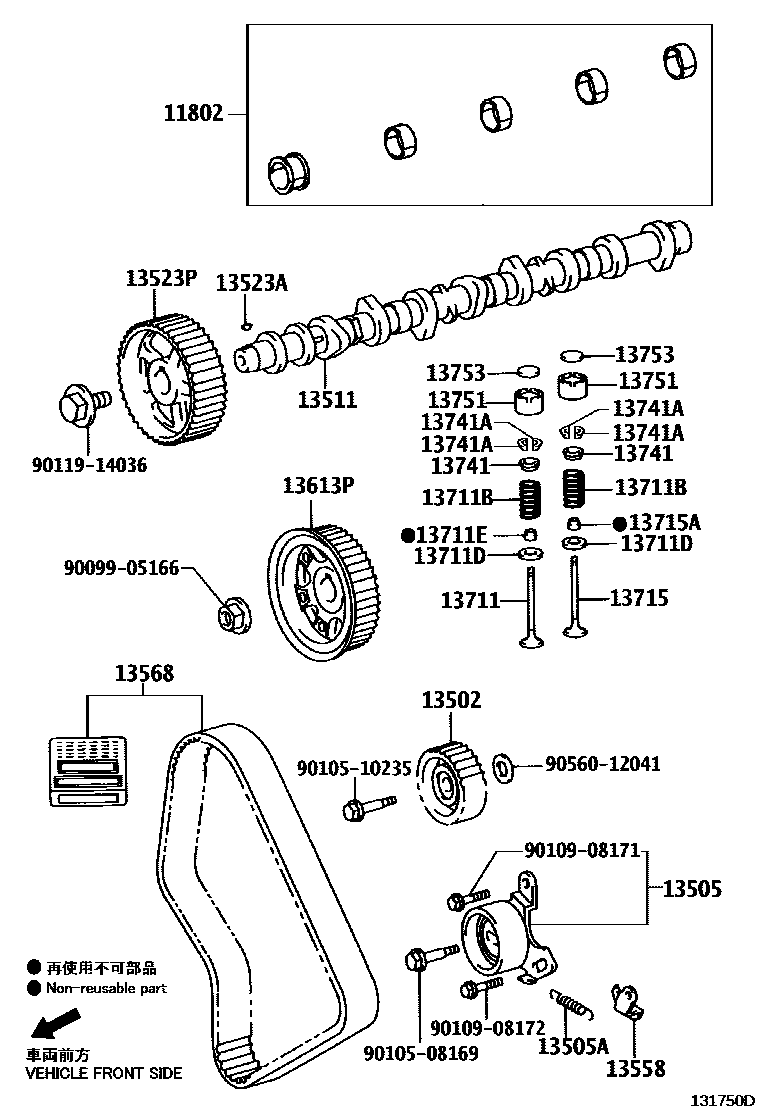

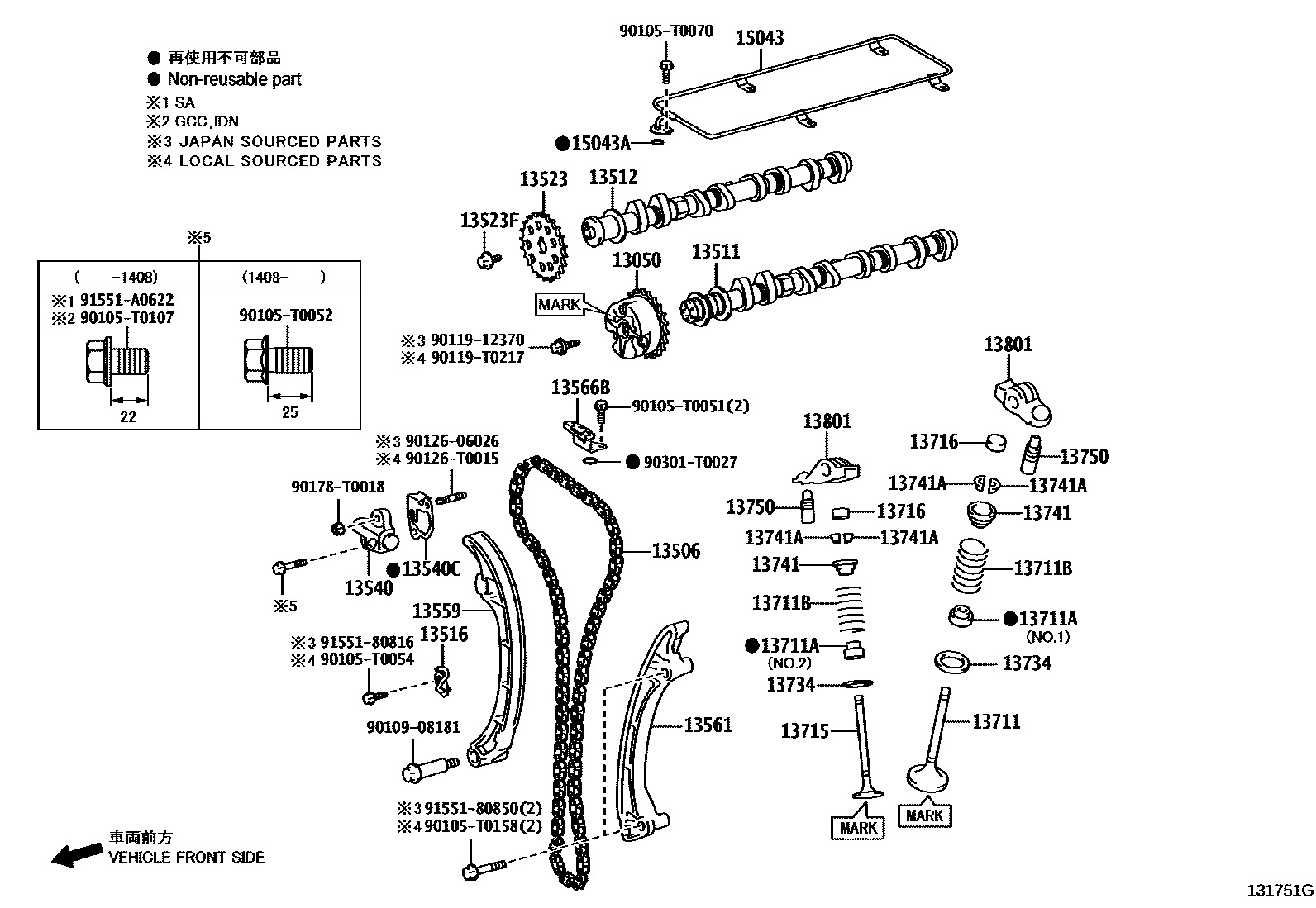

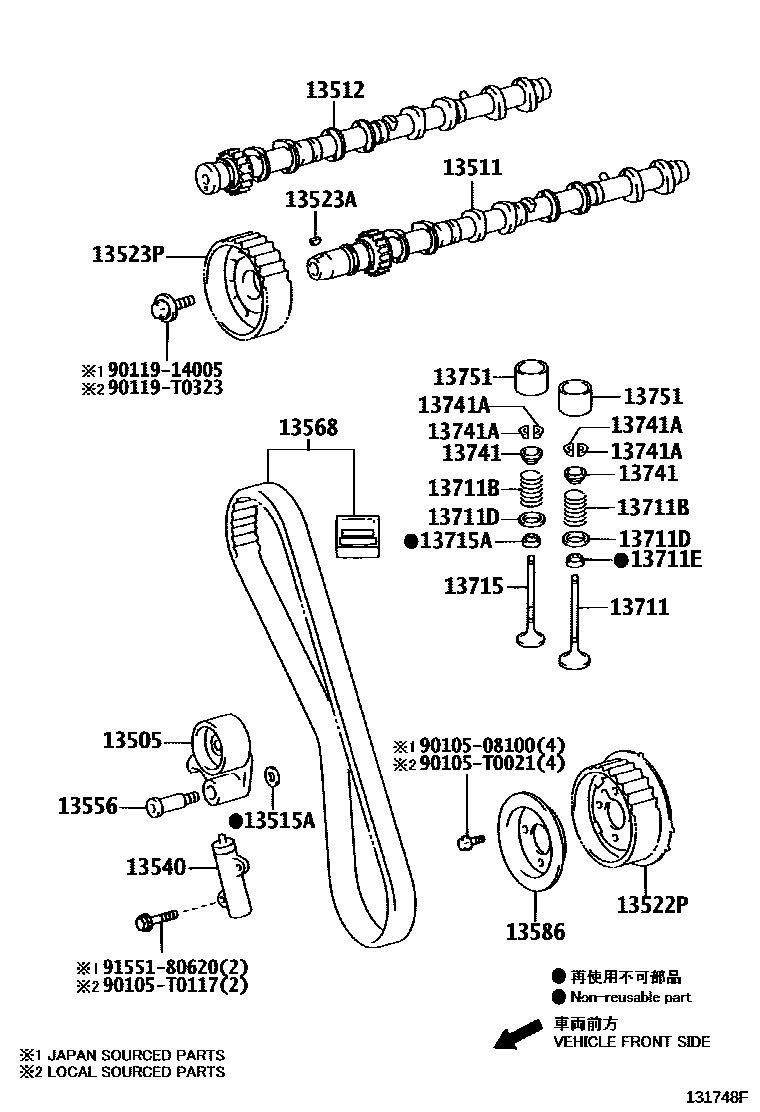

Toyota HILUX Camshaft & Valve — Figure 1302
Toyota HILUX EPC diagram 1302, Camshaft & Valve, with 6 images and 55 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11802 | Camshaft bearing assembly | 11802-54021 · 11803-54021 · 11804-54021 |
| 11811 | No. 1 camshaft bearing | 11811-31021 |
| 13050 | Camshaft timing gear assembly | 13050-31030 · 13050-75010 · 13050-75030 |
| 13053 | No. 3 camshaft sub-assembly | 13053-31010 |
| 13054 | No. 4 camshaft sub-assembly | 13054-31010 |
| 13063 | Balance shaft driving gear sub-assembly | 13063-0C010 · 13063-75011 |
| 13502 | No. 2 timing belt idler pulley sub-assembly | 13503-05010 · 13503-54030 |
| 13505 | No. 1 timing belt idler pulley sub-assembly | 13505-0L010 · 13505-54021 · 13505-67041 · 13505-67042 |
| 13505A | Tension spring (for idler pulley) | 90506-18060 |
| 13506 | Chain sub-assembly | 13506-0C010 · 13506-0C020 · 13506-0C030 · 13506-0C040 · 13506-31010 · 13506-75060 · 13506-75070 |
| 13507 | No. 2 chain sub-assembly | 13507-0C010 · 13507-31010 · 13507-75030 |
| 13511 | camshaft | 13501-0C010 · 13501-0C011 · 13501-0L010 · 13501-0L020 · 13501-30040 · 13501-30050 · 13501-30070 · 13501-31040 · 13501-54090 · 13501-75070 · 13501-75071 |
| 13512 | Camshaft No. 2 | 13502-0C010 · 13502-0L010 · 13502-0L020 · 13502-30030 · 13502-30040 · 13502-30060 · 13502-31010 · 13502-75060 |
| 13515A | Flat washer (for distributor drive gear) | 90201-10124 · 90560-T0007 |
| 13516 | oil nozzle | 13516-75040 |
| 13522P | Pump drive shaft pulley | 13524-0L010 · 13524-30010 |
| 13523 | Camshaft timing gear or sprocket | 13523-0C020 · 13523-31030 |
| 13523A | Half-moon pin (for timing gear) | 90280-05004 · 90280-T0001 |
| 13523F | Bolt (for camshaft timing gear) | 90105-12149 |
| 13523P | Camshaft timing pulley | 13523-05010 · 13523-0L010 · 13523-17010 · 13523-54040 |
| 13530 | Idle sprocket assembly | 13530-31011 |
| 13540 | No. 1 chain tensioner assembly | 13540-0C010 · 13540-0C011 · 13540-0C020 · 13540-0C021 · 13540-0L010 · 13540-31011 · 13540-67020 · 13540-75040 · 13540-75041 |
| 13540C | Pad (for chain tensioner) | 13552-0C010 · 13552-0C020 · 13552-0C030 · 13552-75020 · 13552-75030 |
| 13550 | No. 2 chain tensioner assembly | 13550-0C020 · 13550-31010 · 13550-75010 |
| 13554 | No. 4 chain shock absorber | 13554-0C010 · 13554-0C011 · 13554-75020 · 13554-75021 |
| 13556 | Timing belt idler shaft | 13556-0L010 · 13556-67010 |
| 13558 | Spring bracket (for idler pulley) | 13558-54020 |
| 13559 | chain tensioner guide plate | 13559-0C010 · 13559-0C020 · 13559-0C030 · 13559-0C040 · 13559-31010 · 13559-75050 · 13559-75060 |
| 13560A | No. 3 chain tensioner assembly | 13560-31010 |
| 13561 | No. 1 chain shock absorber | 13561-0C010 · 13561-0C020 · 13561-0C030 · 13561-0C040 · 13561-31010 · 13561-75050 · 13561-75060 |
| 13562 | No. 2 chain shock absorber | 13562-0C010 · 13562-31010 · 13562-75010 |
| 13563 | No. 3 chain shock absorber | 13563-0C010 · 13563-0C011 · 13563-75021 |
| 13566B | Timing chain guide plate | 13566-0C010 · 13566-0C020 · 13566-75020 |
| 13568 | timing belt | 13568-09131 · 13568-39016 · 13568-59106 · 13568-59175 |
| 13586 | No. 2 camshaft timing pulley flange | 13586-0L010 · 13586-17020 |
| 13597 | No. 2 crankshaft timing sprocket | 13597-0C010 · 13597-75020 |
| 13613P | Fuel injection pump drive pulley | 13603-05010 · 13603-54030 |
| 13636 | Balance shaft driving gear shaft | 13636-0C010 · 13636-75010 |
| 13711 | intake valve | 13711-0C010 · 13711-0C031 · 13711-0C040 · 13711-0C051 · 13711-0C060 · 13711-0C080 · 13711-0L010 · 13711-0L020 · 13711-30030 · 13711-30040 · 13711-31070 · 13711-31071 · 13711-54030 · 13711-75100 · 13711-75110 |
| 13711A | Oil seal or O-ring (for valve stem) | 90080-31084 · 90080-31085 |
| 13711B | Compression spring (for inner side) | 90080-50404 · 90501-28040 · 90501-30032 · 90501-T0016 · 90501-T0017 · 90501-T0037 · 90501-T0038 · 90504-49001 · 90905-01077 · 90905-01087 |
| 13711D | Flat washer (for valve spring seat) | 90201-16023 · 90201-23003 · 90560-T0008 |
| 13711E | Intake valve stem oil seal | 90080-31099 · 90913-02101 · 90913-02117 · 90913-02121 |
| 13715 | exhaust valve | 13715-0C010 · 13715-0C031 · 13715-0C040 · 13715-0C051 · 13715-0C060 · 13715-0L010 · 13715-0L020 · 13715-30030 · 13715-30040 · 13715-31090 · 13715-31091 · 13715-54050 · 13715-75090 · 13715-75110 · 13715-75130 · 13715-75140 |
| 13715A | Exhaust valve stem oil seal | 90080-31099 · 90913-02112 · 90913-02117 · 90913-02121 |
| 13716 | valve stem cover | 13716-0C010 · 13716-0C020 · 13716-75020 |
| 13734 | Valve spring seat | 13734-0C010 · 13734-62020 |
| 13741 | Valve spring seat ring | 13741-0C020 · 13741-0C030 · 13741-0L010 · 13741-0Y010 · 13741-15020 · 13741-20021 · 13741-36010 · 13741-54020 |
| 13741A | Valve spring seat lock plate | 90913-03014 · 90913-03021 · 90913-03028 |
| 13750 | Valve lash adjuster assembly | 13750-0C020 · 13750-0C030 · 13750-0C040 · 13750-21010 · 13750-75020 |
| 13751 | valve lifter | 13751-46030 · 13751-46040 · 13751-46050 · 13751-46060 · 13751-46070 · 13751-46080 · 13751-46090 · 13751-46100 · 13751-46110 · 13751-46120 · 13751-46130 · 13751-46140 · 13751-46150 · 13751-46160 · 13751-46170 · 13751-46180 · 13751-46190 · 13751-46200 · 13751-46210 · 13751-46220 · 13751-46230 · 13751-46240 · 13751-46250 · 13751-46260 · 13751-46270 · 13751-46280 · 13751-46290 · 13751-46300 · 13751-46310 · 13751-46320 · 13751-46330 · 13751-46340 · 13751-46350 · 13751-46360 · 13751-46370 · 13751-54010 |
| 13753 | valve adjustment gasket | 13753-54010 · 13753-54060 · 13753-54110 · 13753-54160 · 13753-54210 · 13753-54260 · 13753-54310 · 13753-54360 · 13753-54410 · 13753-54420 · 13753-54430 · 13753-54440 · 13753-54450 · 13753-54460 · 13753-54470 · 13753-54480 · 13753-54490 |
| 13801 | No. 1 valve rocker arm sub-assembly | 13801-0C010 · 13801-0C020 · 13801-0C030 · 13801-36020 |
| 15043 | Camshaft oil pipe sub-assembly | 15043-0C010 · 15043-0C020 |
| 15043A | O-ring (for camshaft oil pipe) | 90301-T0026 |
