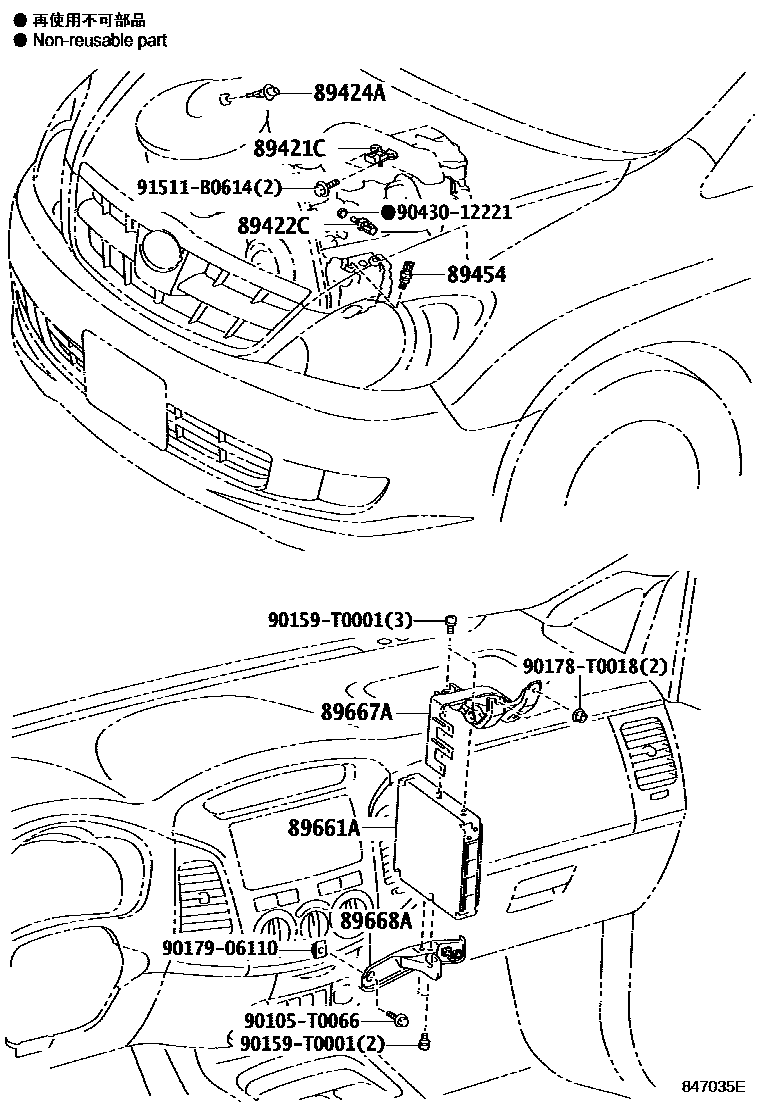

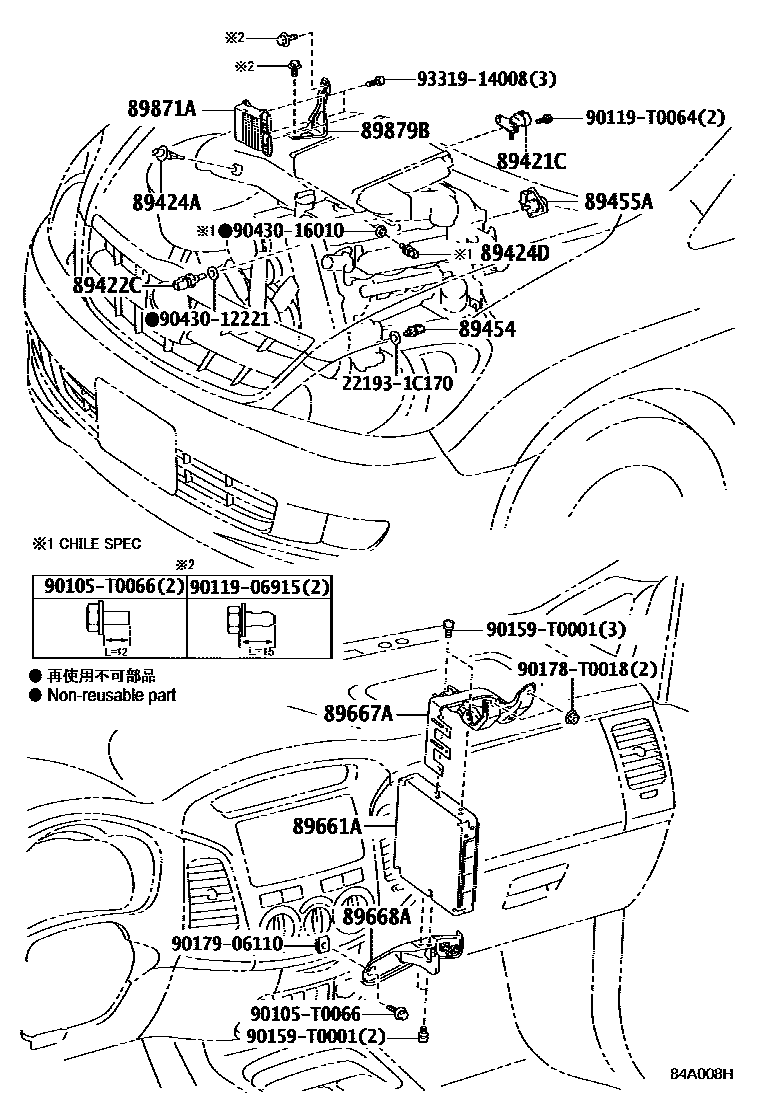

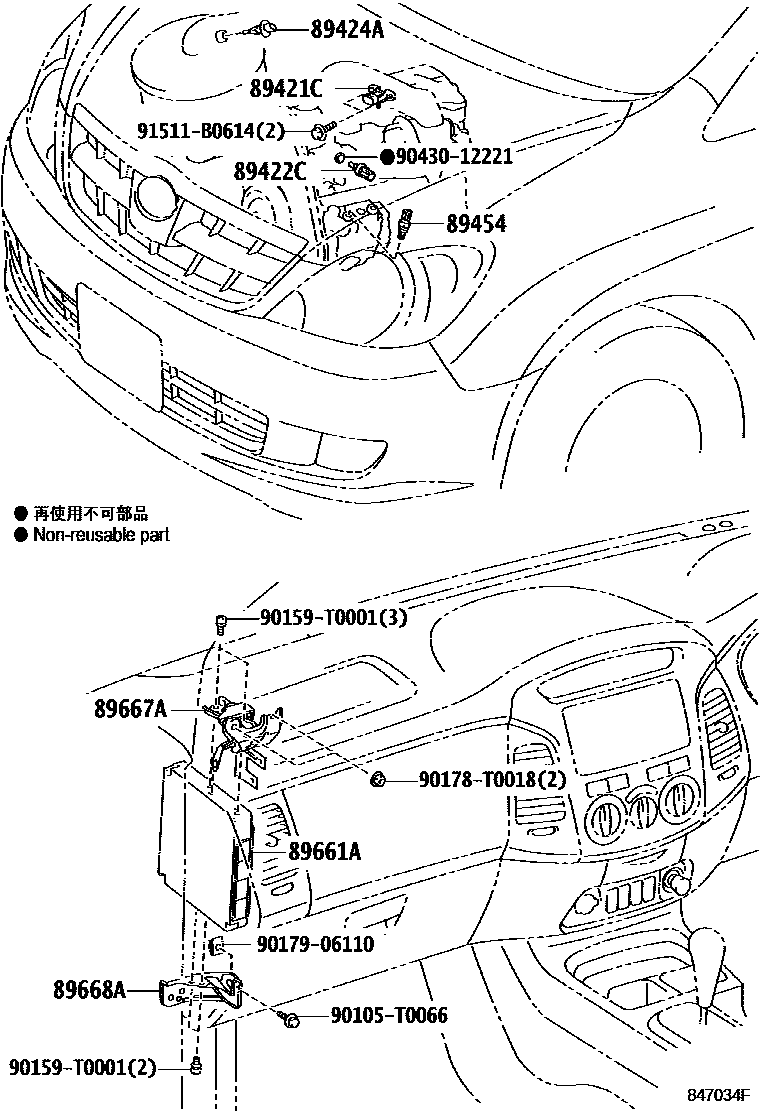

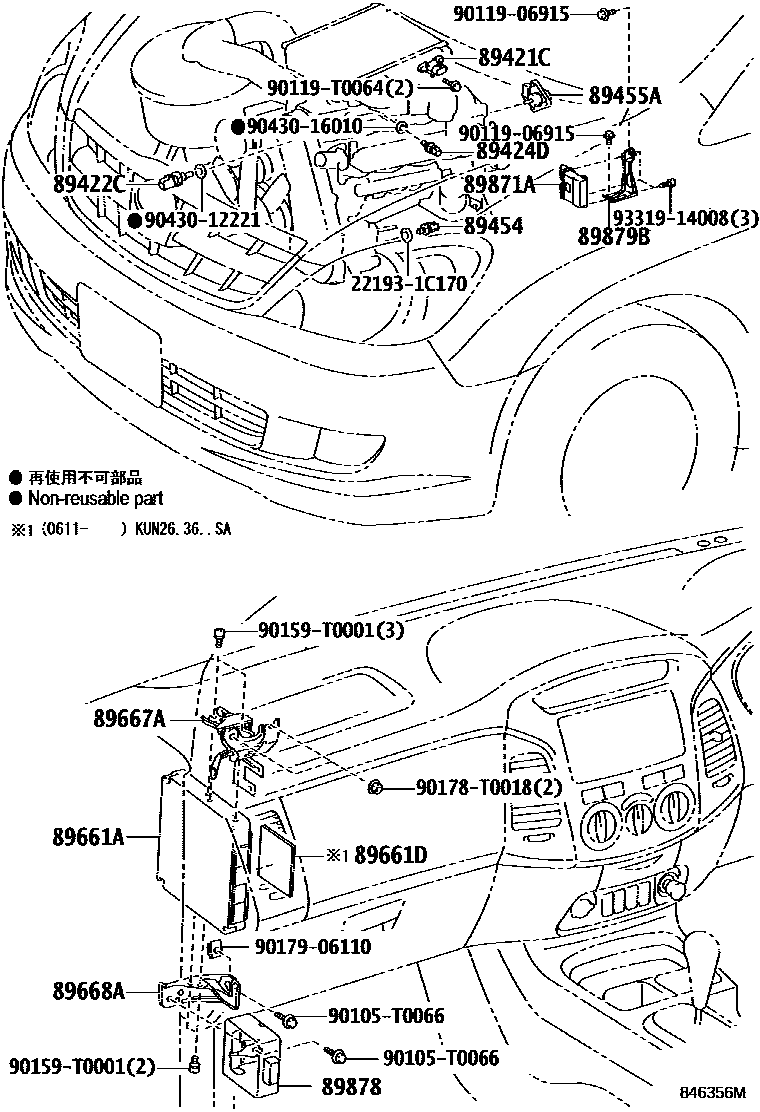

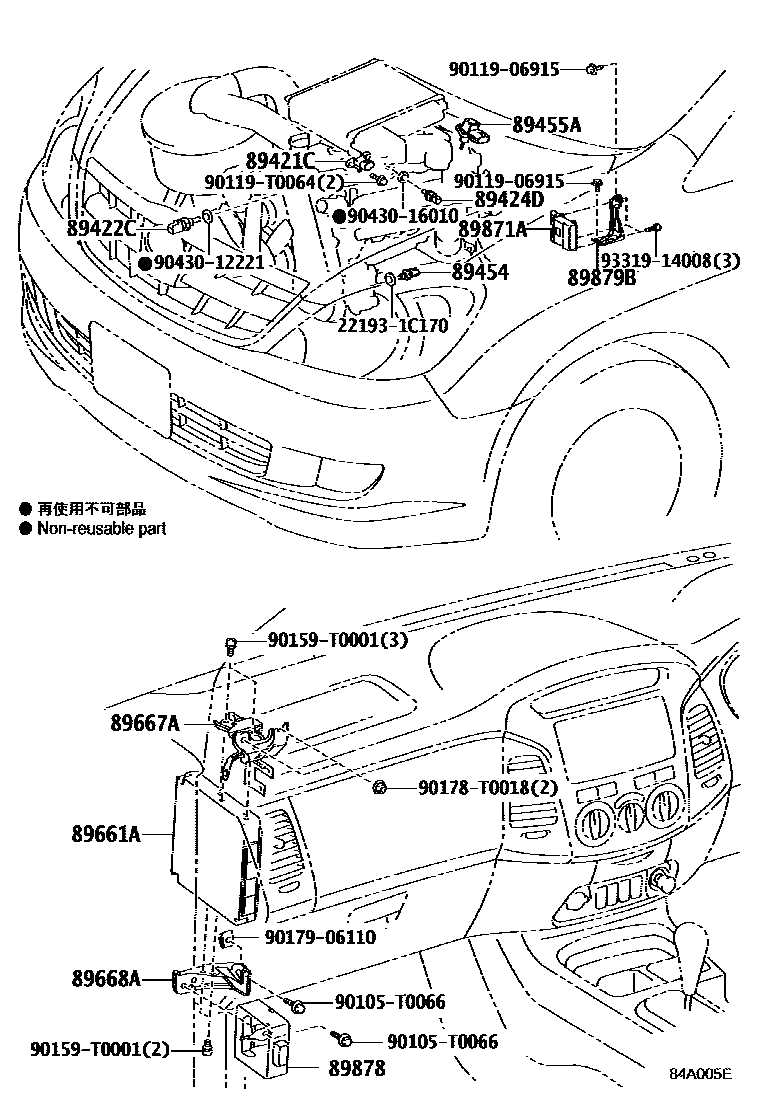

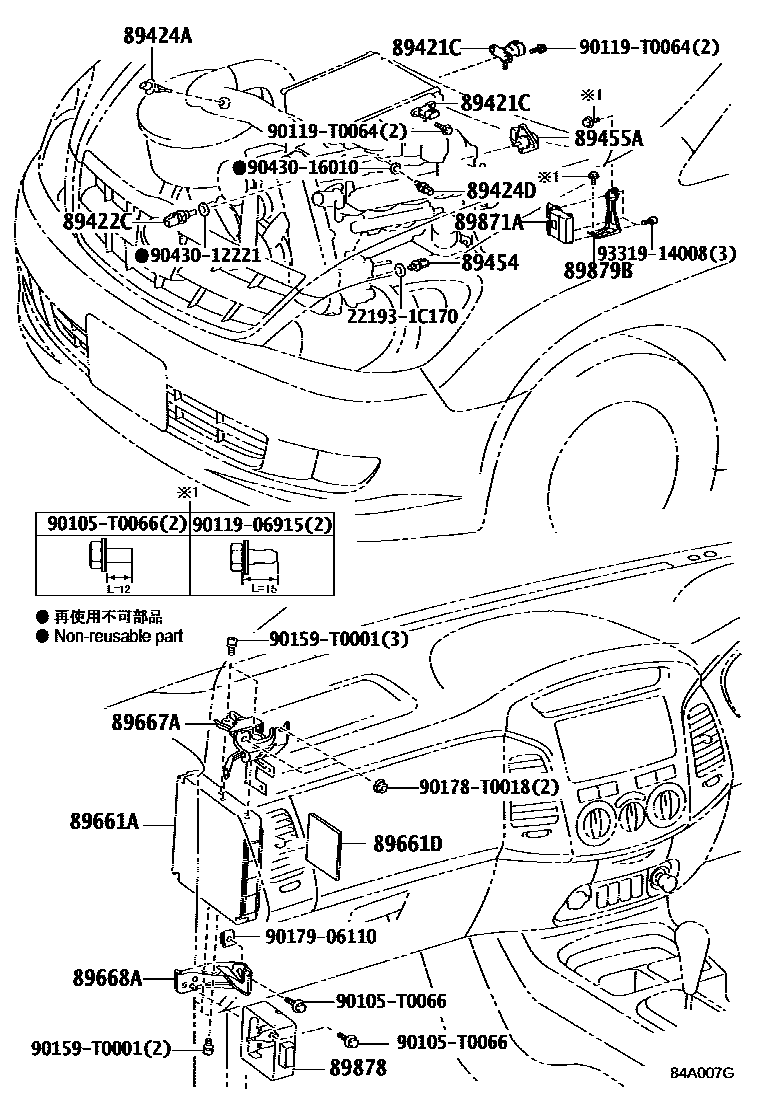

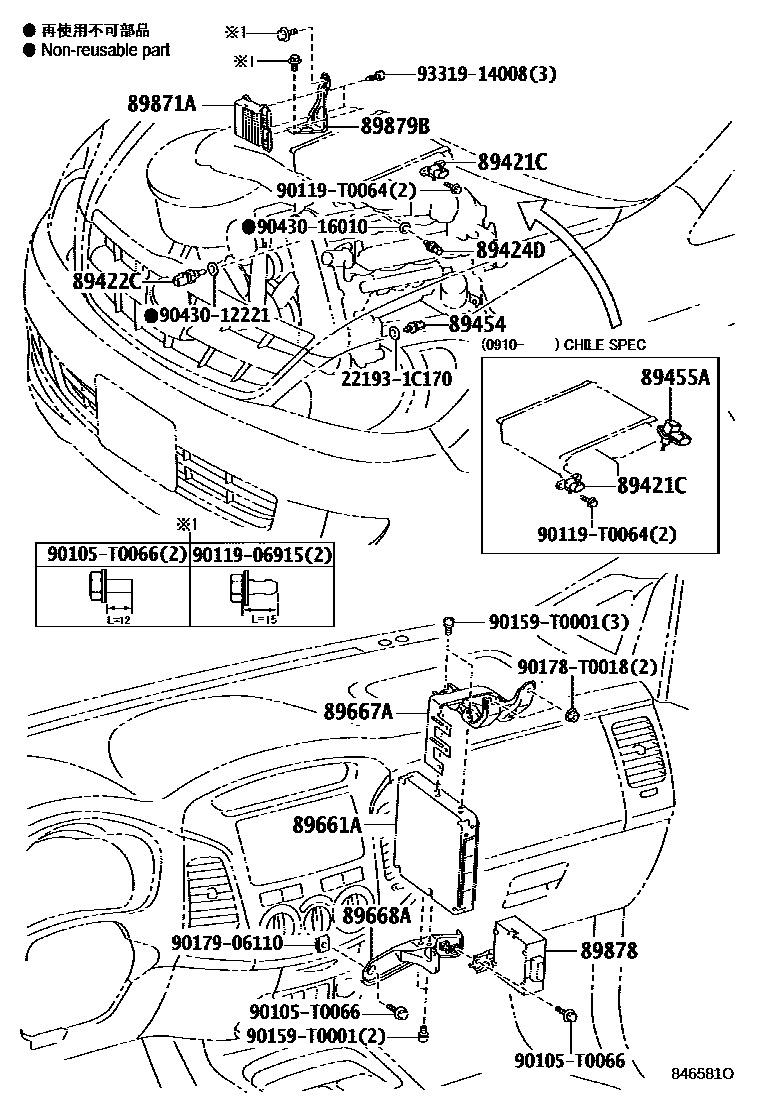

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 7 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71020 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424A | Intake air temperature sensor (for diesel turbine) | 89424-12010 |
| 89424D | Intake air temperature sensor | 89424-60010 |
| 89454 | fuel temperature sensor | 89454-20010 · 89454-60010 |
| 89455A | EGR valve position sensor | 89455-35020 |
| 89661A | Engine control ECU | 89661-0K200 · 89661-0K220 · 89661-0K260 · 89661-0K300 · 89661-0K310 · 89661-0K330 · 89661-0K340 · 89661-0K360 · 89661-0K400 · 89661-0K410 · 89661-0K440 · 89661-0K460 · 89661-0K470 · 89661-0K480 · 89661-0K500 · 89661-0K660 · 89661-0K670 · 89661-0K680 · 89661-0K700 · 89661-0K710 · 89661-0K850 · 89661-0K860 · 89661-0KA80 · 89661-0KC40 · 89661-0KC41 · 89661-0KC70 · 89661-0KC71 · 89661-0KC80 · 89661-0KC81 · 89661-0KE80 · 89661-0KF90 · 89661-0KG00 · 89661-0KG10 · 89661-0KG20 · 89661-0KG40 · 89661-0KG50 · 89661-0KJ00 · 89661-0KJ10 · 89661-0KJ40 · 89661-0KJ50 · 89661-0KJ80 · 89661-0KJ90 · 89661-0KK50 · 89661-0KN20 · 89661-0KN30 · 89661-0KN60 · 89661-0KP00 · 89661-0KP10 · 89661-0KP40 · 89661-0KP41 · 89661-0KP50 · 89661-0KP51 · 89661-0KQ60 · 89661-0KQ70 · 89661-0KQ80 · 89661-0KR10 · 89661-0KR20 · 89661-0KR60 · 89661-0KR70 · 89661-0KS00 · 89661-0KS10 · 89661-0KS20 · 89661-0KS50 · 89661-0KS60 · 89661-0KS90 · 89661-0KT00 · 89661-0KT10 · 89661-0KT20 · 89661-0KT50 · 89661-0KT70 · 89661-0KT90 · 89661-0KU10 · 89661-0KU30 · 89661-0KU40 · 89661-0KU50 · 89661-0KU60 · 89661-0KU70 · 89661-0KU80 · 89661-0KU90 · 89661-0KV00 · 89661-0KV10 · 89661-0KV20 · 89661-0KV30 · 89661-0KV40 · 89661-0KV50 · 89661-0KV60 · 89661-71010 · 89661-71020 · 89661-71060 · 89661-71080 · 89661-71120 · 89661-71140 · 89661-71240 · 89661-71250 |
| 89661D | Engine control ECU cushion | 8966B-0K010 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K010 · 89667-0K020 · 89667-0K030 · 89667-0K040 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K030 · 89668-0K040 · 89668-0K050 · 89668-0K060 |
| 89871A | Injector driver | 89871-25010 · 89871-71010 · 89871-71020 |
| 89878 | Turbine Motor Drive | 89878-71010 · 89878-71020 · 89878-71030 · 89878-71050 · 89878-71060 · 89878-71070 · 89878-71080 |
| 89879B | Injector driver bracket | 89879-71010 · 89879-71020 · 89879-71030 · 89879-71040 |
