Toyota HILUX 仪表 — Figure 8301
Toyota HILUX EPC diagram 8301, 仪表, with 2 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

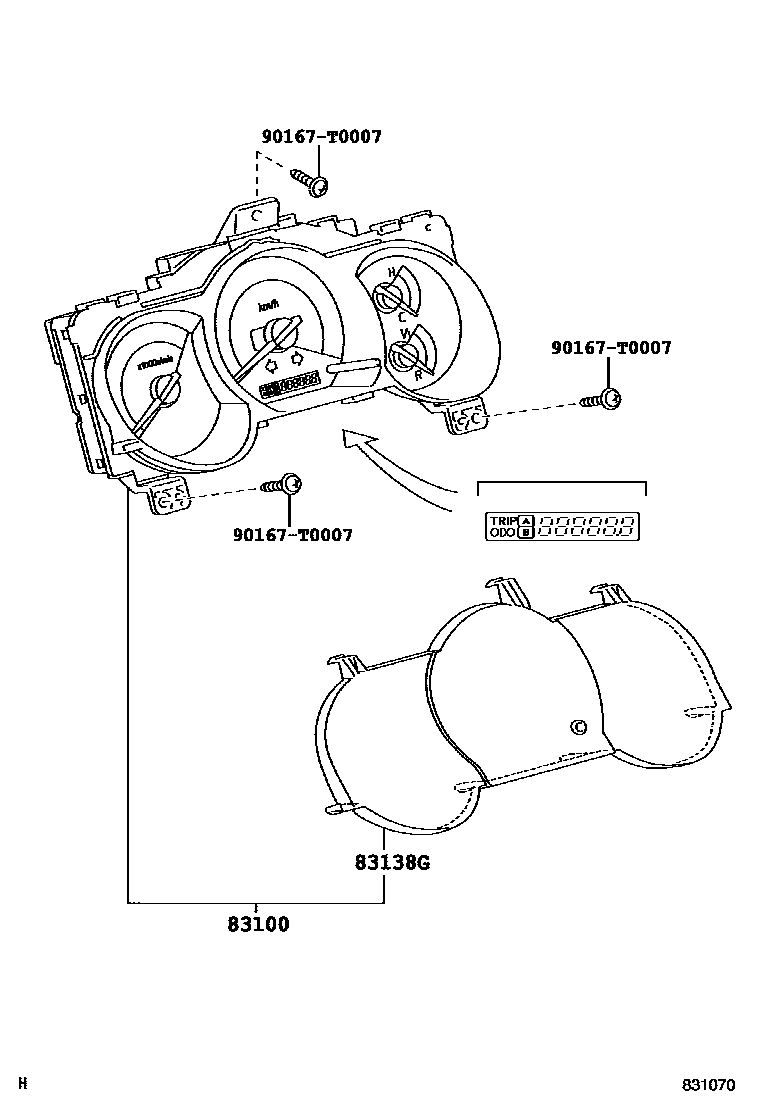

| 83100 | Combined instrument assembly | 83800-0K040 · 83800-0K050 · 83800-0K060 · 83800-0K070 · 83800-0K080 · 83800-0K090 · 83800-0K091 · 83800-0K092 · 83800-0K093 · 83800-0K094 · 83800-0K100 · 83800-0K101 · 83800-0K102 · 83800-0K110 · 83800-0K111 · 83800-0K112 · 83800-0K113 · 83800-0K120 · 83800-0K121 · 83800-0K130 · 83800-0K131 · 83800-0K132 · 83800-0K133 · 83800-0K140 · 83800-0K150 · 83800-0K160 · 83800-0K170 · 83800-0K171 · 83800-0K180 · 83800-0K181 · 83800-0K190 · 83800-0K191 · 83800-0K200 · 83800-0K210 · 83800-0K220 · 83800-0K230 · 83800-0K240 · 83800-0K250 · 83800-0K260 · 83800-0K270 · 83800-0K280 · 83800-0K281 · 83800-0K290 · 83800-0K291 · 83800-0K300 · 83800-0K301 · 83800-0K310 · 83800-0K311 · 83800-0K320 · 83800-0K321 · 83800-0K322 · 83800-0K323 · 83800-0K330 · 83800-0K331 · 83800-0K332 · 83800-0K340 · 83800-0K341 · 83800-0K342 · 83800-0KA40 · 83800-0KA50 · 83800-0KA80 · 83800-0KB10 · 83800-0KB20 · 83800-0KB21 · 83800-0KF20 · 83800-0KF21 · 83800-0KF30 · 83800-0KF60 · 83800-0KF61 · 83800-0KF62 · 83800-0KF63 · 83800-0KG90 · 83800-0KJ00 · 83800-0KJ50 · 83800-0KJ51 · 83800-0KJ52 · 83800-0KJ53 · 83800-0KK10 · 83800-0KK71 · 83800-0KK72 · 83800-0KK73 · 83800-0KK81 · 83800-0KK82 · 83800-0KK83 · 83800-0KK91 · 83800-0KK92 · 83800-0KL01 · 83800-0KL02 · 83800-0KL11 · 83800-0KL12 · 83800-0KL21 · 83800-0KL31 · 83800-0KL41 · 83800-0KL51 · 83800-0KL70 · 83800-0KL71 · 83800-0KL80 · 83800-0KL90 · 83800-0KM40 · 83800-0KM90 · 83800-0KM91 · 83800-0KN50 · 83800-0KQ21 · 83800-0KQ22 · 83800-0KQ31 · 83800-0KQ32 · 83800-0KQ41 · 83800-0KQ51 · 83800-0KQ60 · 83800-0KR01 · 83800-0KR02 · 83800-0KR11 · 83800-0KR12 · 83800-0KR30 · 83800-0KR31 · 83800-0KR40 · 83800-0KR41 · 83800-0KR50 · 83800-0KR51 · 83800-0KU20 · 83800-0KU51 · 83800-0KU61 · 83800-0KU62 · 83800-0KU80 · 83800-0KV01 · 83800-0KV11 · 83800-0KV60 · 83800-0KW90 · 83800-0KX11 · 83800-0KX81 · 83800-0KX82 · 83800-F0180 · 83800-F0190 · 83800-F0200 · 83800-F0310 · 83800-F0320 · 83800-F0330 · 83800-F0350 · 83800-F0360 · 83800-F0420 · 83800-F0421 · 83800-F0430 · 83800-F0440 · 83800-F0441 · 83800-F0470 · 83800-F0490 · 83800-F0700 · 83800-F0710 · 83800-F0740 · 83800-F0770 |
| 83138G | Instrument cluster glass | 83852-0K020 · 83852-0K280 |

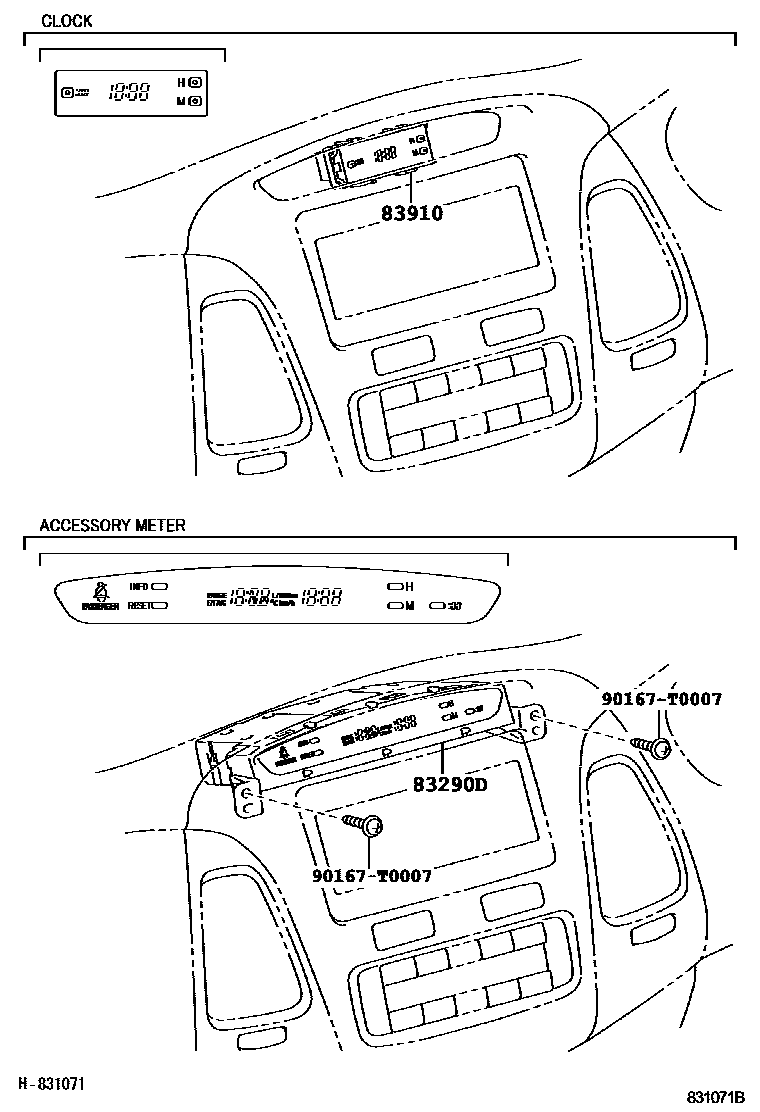

| 83290D | Auxiliary instrument assembly | 83290-0K010 · 83290-0K020 · 83290-0K050 |
| 83910 | clock assembly | 83910-0K010 |
