Toyota HILUX 变速器油冷却器和配管(ATM) — Figure 3514

Toyota HILUX EPC diagram 3514, 变速器油冷却器和配管(ATM), with 3 images and 12 PNC and OE references.

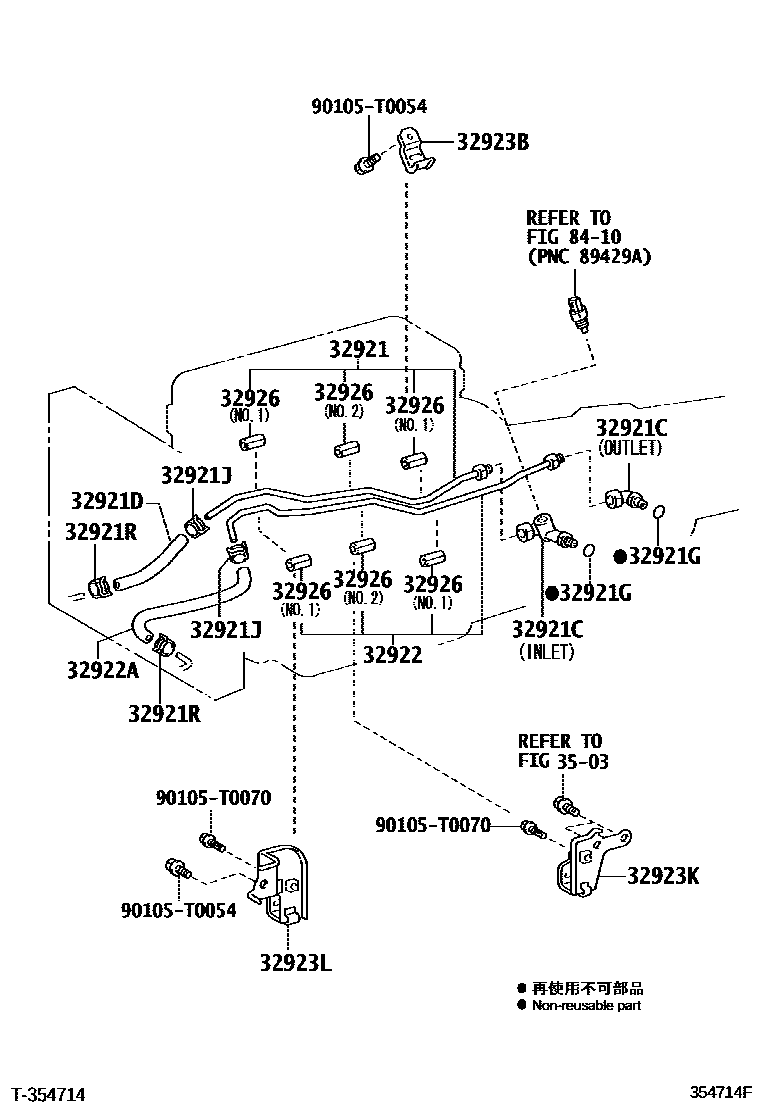

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 354714F
变速器油冷却器和配管(ATM) — 354714F (200408 – 999999)

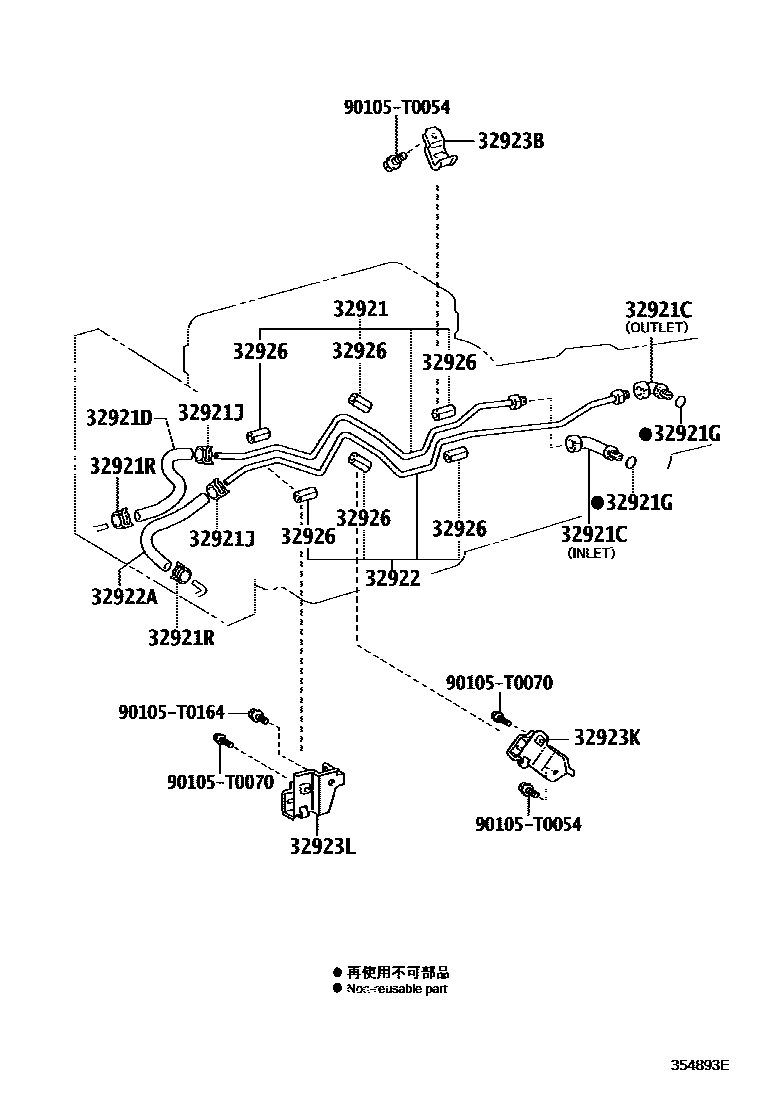

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 354893E
变速器油冷却器和配管(ATM) — 354893E (200501 – 999999)

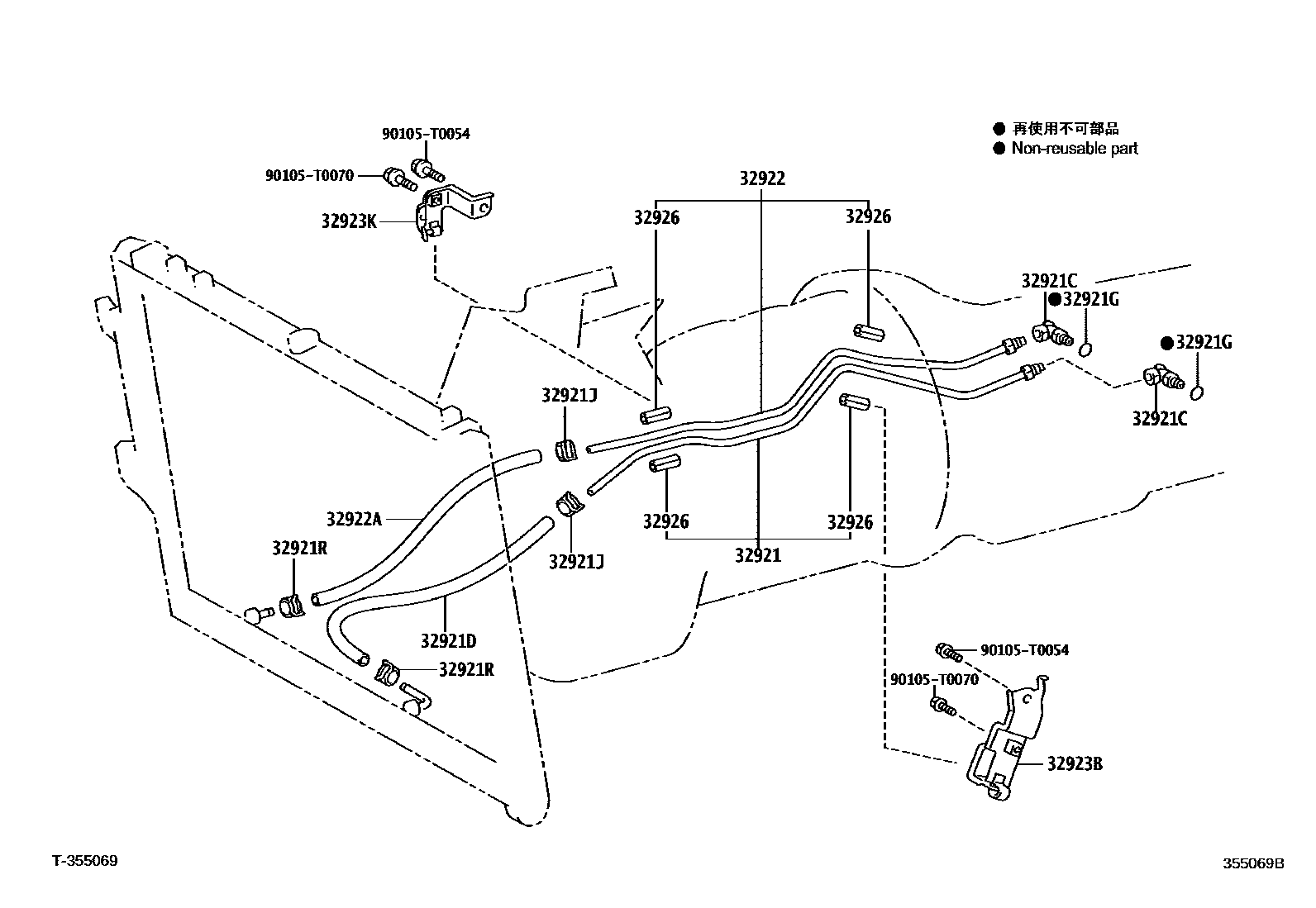

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 355069B
变速器油冷却器和配管(ATM) — 355069B (200502 – 999999)

PNC and OE references

PNCPart nameOE numbers
32921No. 1 transmission oil cooler oil inlet pipe32921-0K020 · 32921-0K030 · 32921-0K050
32921CFitting (for transmission oil cooler tube)90407-14024 · 90407-16009 · 90407-16012
32921DHose (for transmission oil cooler oil inlet)90445-T0012 · 90445-T0013
32921GO-ring (for transmission oil cooler pipe joint)90301-11030
32921JClamp (for transmission oil cooler hose)90466-T0016
32921RClamp No. 2 (for transmission oil cooler hose)90466-T0016
32922No. 1 transmission oil cooler oil outlet pipe32922-0K020 · 32922-0K021 · 32922-0K030 · 32922-0K050
32922AHoses (for transmission oil cooler oil outlet)90445-T0012 · 90445-T0013
32923BNo. 1 automatic transmission oil cooler pipe clamp32909-0K080 · 32929-0K020 · 32929-0K030
32923KNo. 2 automatic transmission oil cooler pipe clamp32909-0K020 · 32909-0K040 · 32909-0K090
32923LNo. 3 automatic transmission oil cooler pipe clamp32909-0K030 · 32909-0K050
32926Automatic transmission oil cooler pipe cushion32926-26010 · 32926-30020
