Toyota HILUX 阀体和滤油网(ATM) — Figure 3512

Toyota HILUX EPC diagram 3512, 阀体和滤油网(ATM), with 4 images and 55 PNC and OE references.

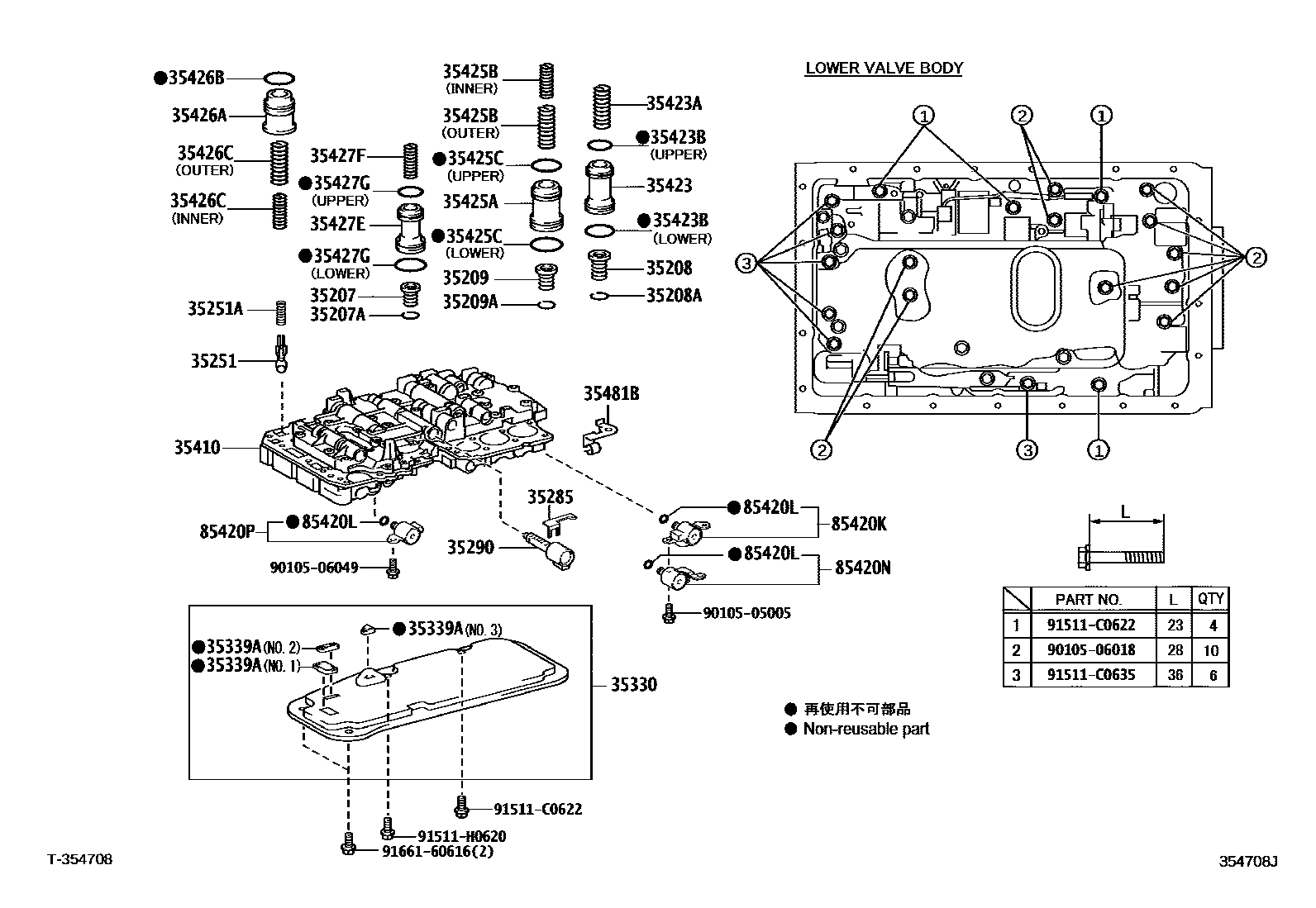

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — 354708J
阀体和滤油网(ATM) — 354708J (200408 – 999999)

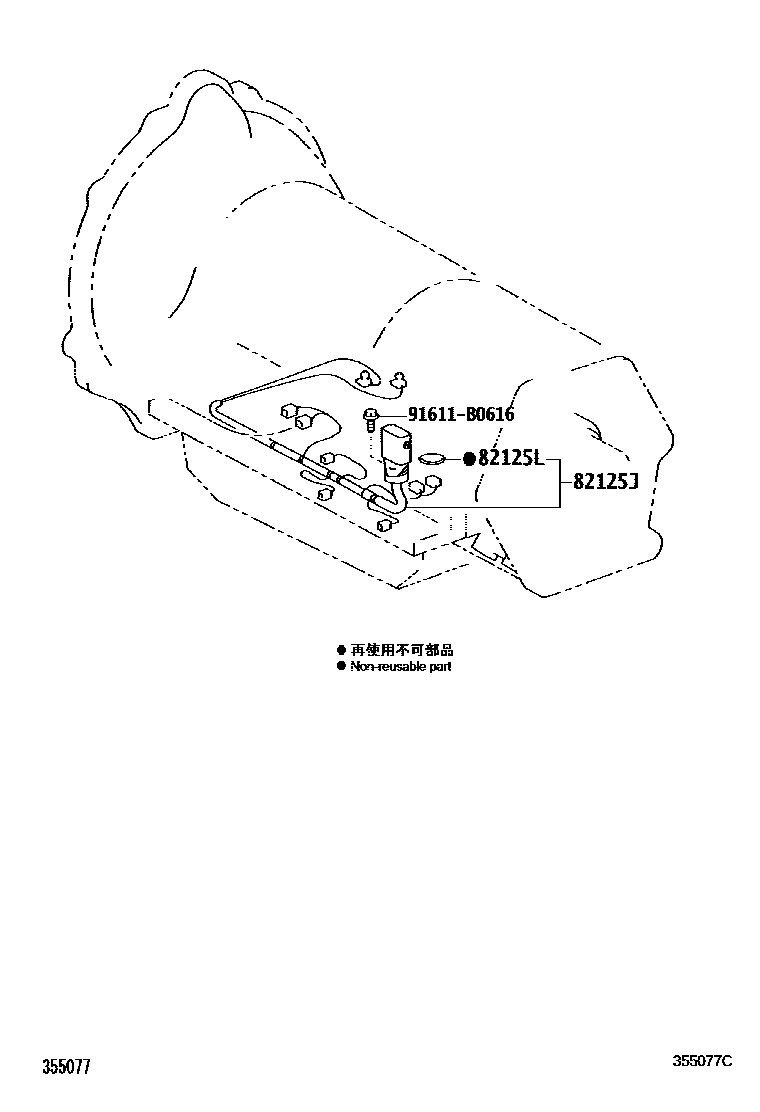

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — 355077C
阀体和滤油网(ATM) — 355077C (200502 – 999999)

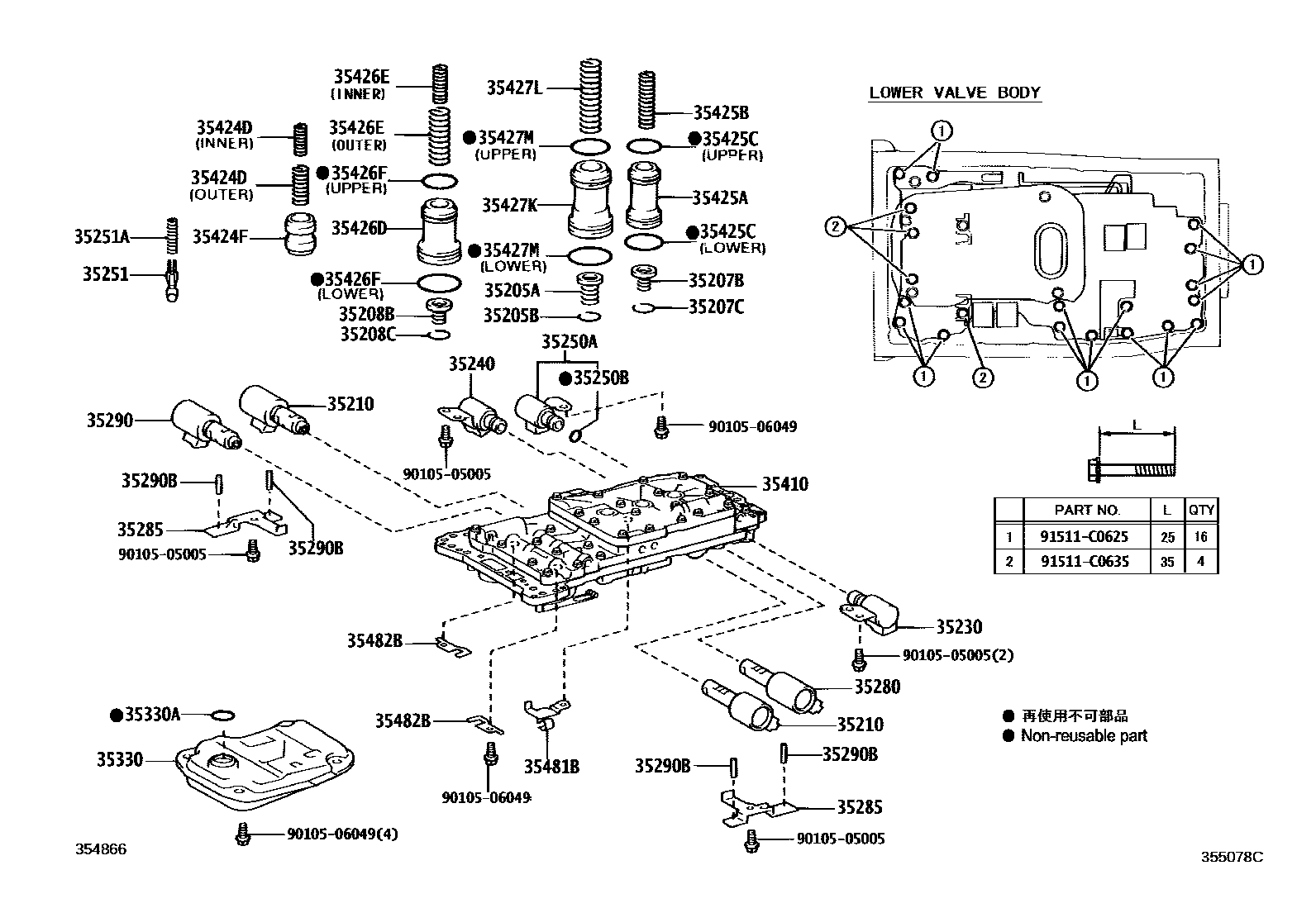

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — 355078C
阀体和滤油网(ATM) — 355078C (200502 – 999999)

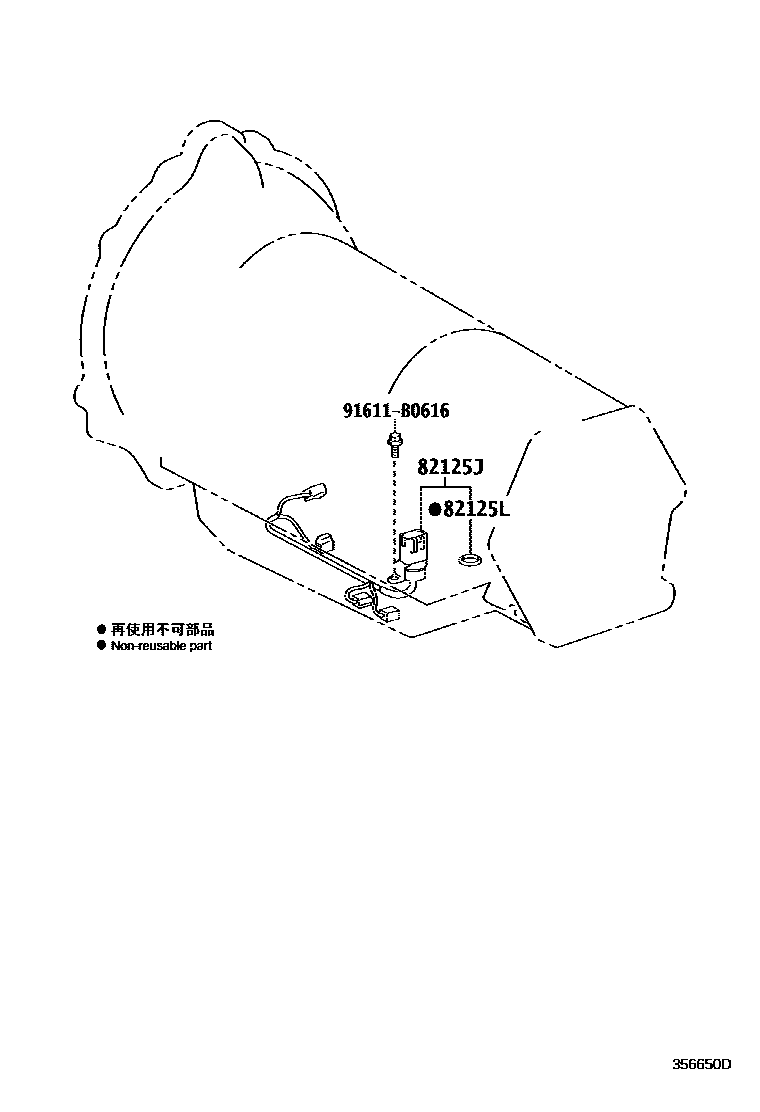

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — 356650D
阀体和滤油网(ATM) — 356650D (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
35205AB-3 accumulator spring sub-assembly35205-60010
35205BHole snap ring (for B-3 accumulator spring)90521-22004
35207B-0 accumulator spring sub-assembly35207-22010
35207AHole snap ring (for B-0 accumulator spring)90521-22004
35207BC-2 Accumulator spring sub-assembly35207-22010
35207CHole snap ring (for C-2 accumulator spring)90521-22004
35208B-2 Accumulator Spring Sub-Assembly35208-22010 · 35208-30010
35208AHole snap ring (for B-2 accumulator spring)90521-22004
35208BC-3 Accumulator Spring Sub-Assembly35208-60010
35208CHole snap ring (for C-3 accumulator spring)90521-22004
35209C-2 Accumulator spring sub-assembly35209-22020 · 35209-24010 · 35209-50020
35209AHole snap ring (for C-2 accumulator spring)90521-22004
35210No. 1 clutch control solenoid valve assembly35210-50010
35230No. 2 transmission three-way solenoid valve assembly35230-60010
35240Automatic transmission three-way solenoid valve assembly35240-60020
35250ANo. 3 transmission solenoid valve assembly35250-60010
35250BNo. 3 O-ring (for transmission solenoid valve)90301-06004
35251Ball check valve body35251-30020
35251ACompression spring (for ball check valve body)90501-03005
35280Lock control solenoid valve assembly35280-30050 · 35280-50020
35285Solenoid valve lock plate35285-24020 · 35285-34010
35290Pipe pressure control solenoid valve assembly35290-34010 · 35290-50010 · 35290-71010
35290BDirect sales (for pipeline pressure control solenoid valve)90250-03045
35330Valve body oil filter assembly35330-60030 · 35330-60050
35330AO-ring (for oil filter)90301-31014
35339ANo. 1 oil filter gasket35339-30080 · 35339-30090 · 35339-30100
35410Transmission valve body assembly35410-60580 · 35410-71010 · 35410-71020 · 35410-71030 · 35410-71040 · 35410-71060
35423B-2 Accumulator Piston35423-30030
35423ACompression spring (for B-2 accumulator piston)90501-22015 · 90501-25026 · 90501-25028
35423BO-ring (for B-2 accumulator piston)90301-23010 · 90301-31010
35424DCompression spring (for C-1 accumulator piston)90501-20173 · 90501-21040
35424FC-1 Accumulator Valve35424-60030
35425AC-2 Accumulator Piston35425-30020 · 35425-50020 · 35425-60060
35425BCompression spring (for C-2 accumulator piston)90501-22015 · 90501-22062 · 90501-23135 · 90501-24015 · 90501-25027
35425CO-ring (for C-2 accumulator piston)90301-20008 · 90301-25010 · 90301-28008 · 90301-31010
35426AC-0 Accumulator Piston35426-40010
35426BO-ring (for C-0 accumulator piston)90301-24010
35426CCompression spring (for C-0 accumulator piston)90501-22008 · 90501-23073
35426DC-3 Accumulator Piston35426-50020 · 35426-60020
35426ECompression spring (for C-3 accumulator piston)90501-24038 · 90501-25028
35426FO-ring (for C-3 accumulator piston)90301-26011 · 90301-34011
35427EB-0 accumulator piston35427-30040
35427FCompression spring (for B-0 accumulator piston)90501-21006 · 90501-23095
35427GO-ring (for B-0 accumulator piston)90301-20008 · 90301-26011
35427KB-3 Accumulator Piston35427-50020 · 35427-60020
35427LCompression spring (for B-3 accumulator piston)90501-27036
35427MO-ring (for B-3 accumulator piston)90301-23010 · 90301-34011
35481BValve body wiring harness clip35481-24010 · 35481-60010
35482Btemperature sensor clip35482-60040
82125JTransmission wiring harness82125-35150 · 82125-60650 · 82125-71010
82125LO-ring (for transmission wiring harness)90301-21009 · 96721-24018
85420KTransmission solenoid valve assembly35250-30050
85420LO-ring (for transmission solenoid valve)90301-06004
85420NTransmission solenoid valve assembly35250-30070
85420PTransmission solenoid valve assembly35250-50030
