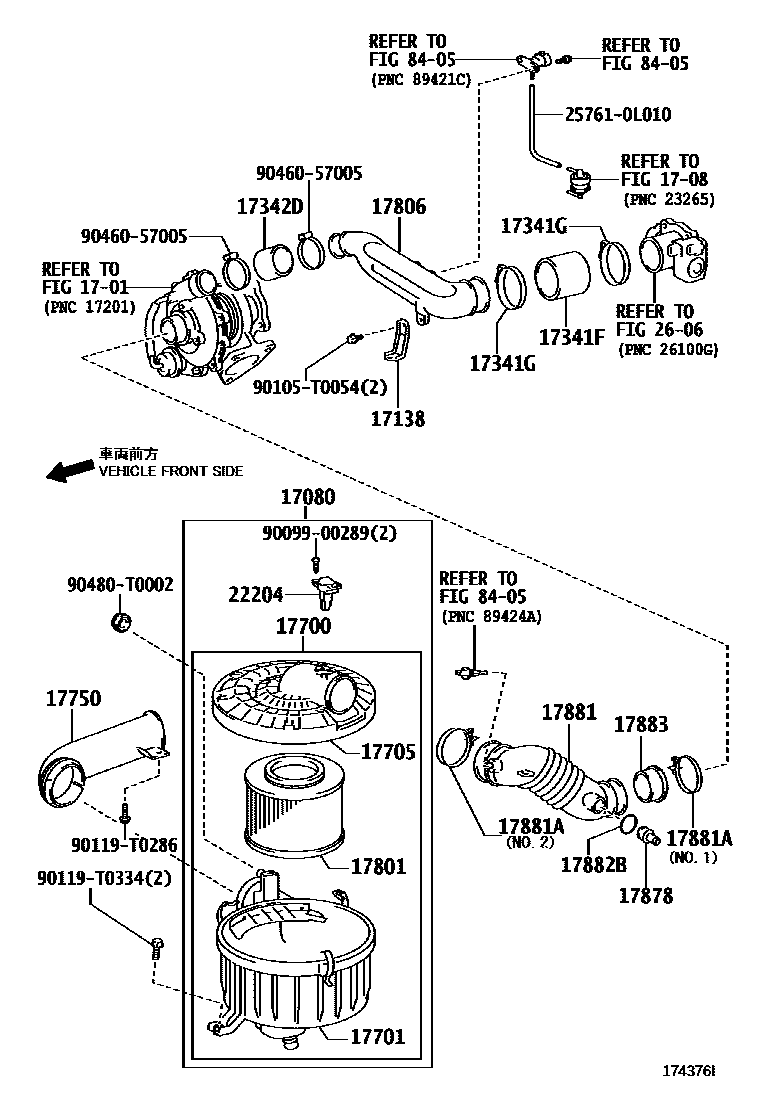

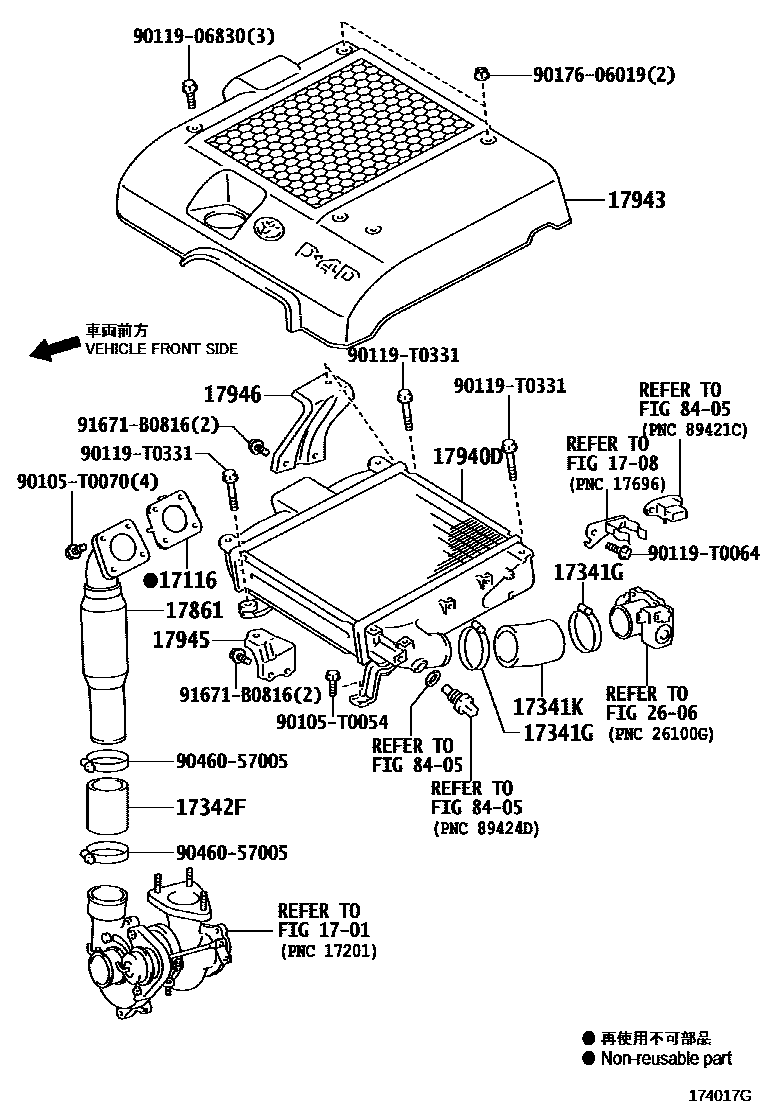

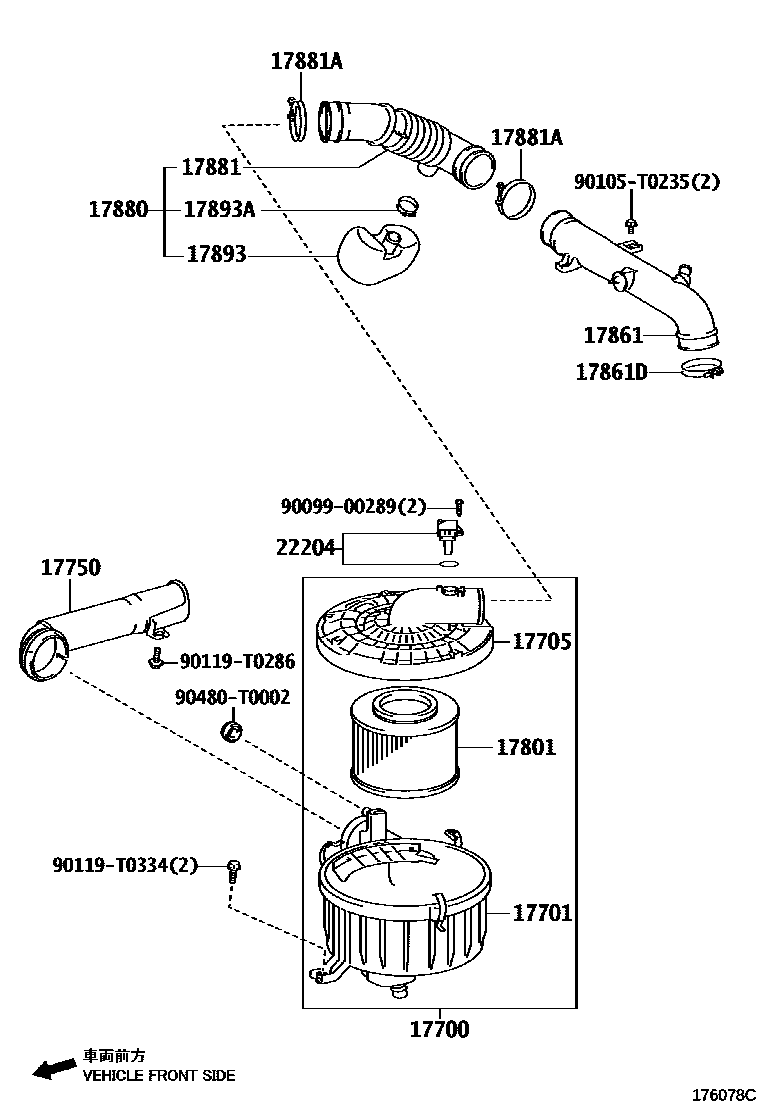

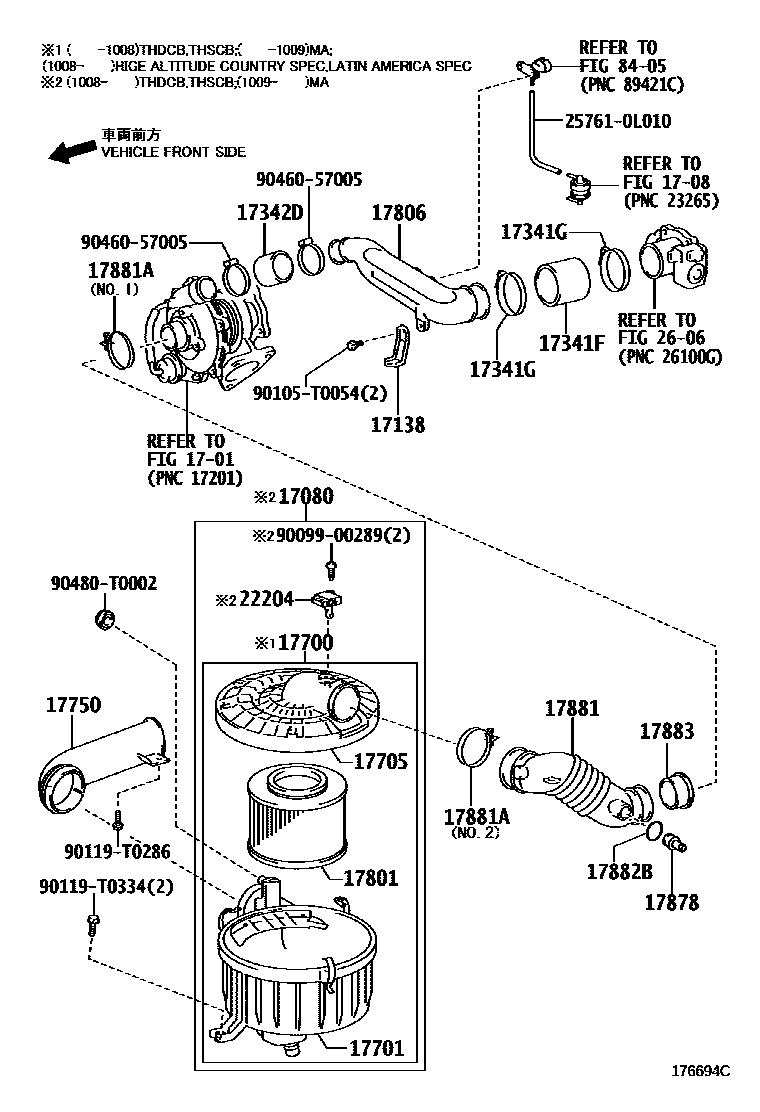

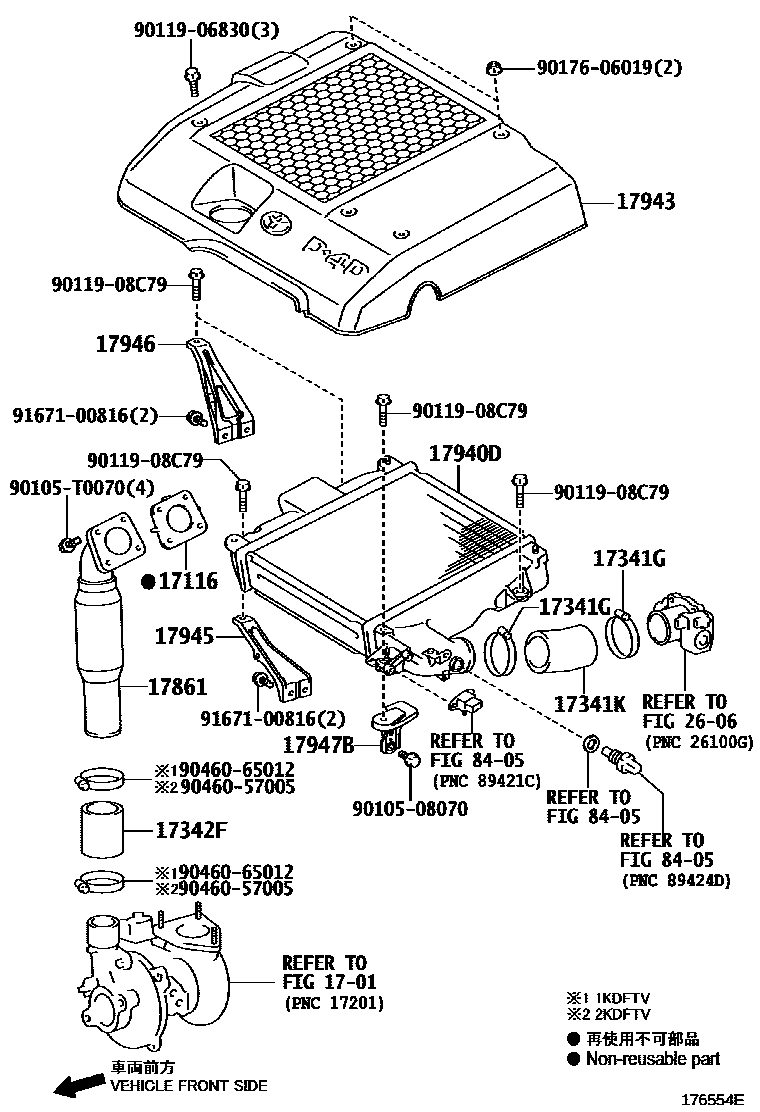

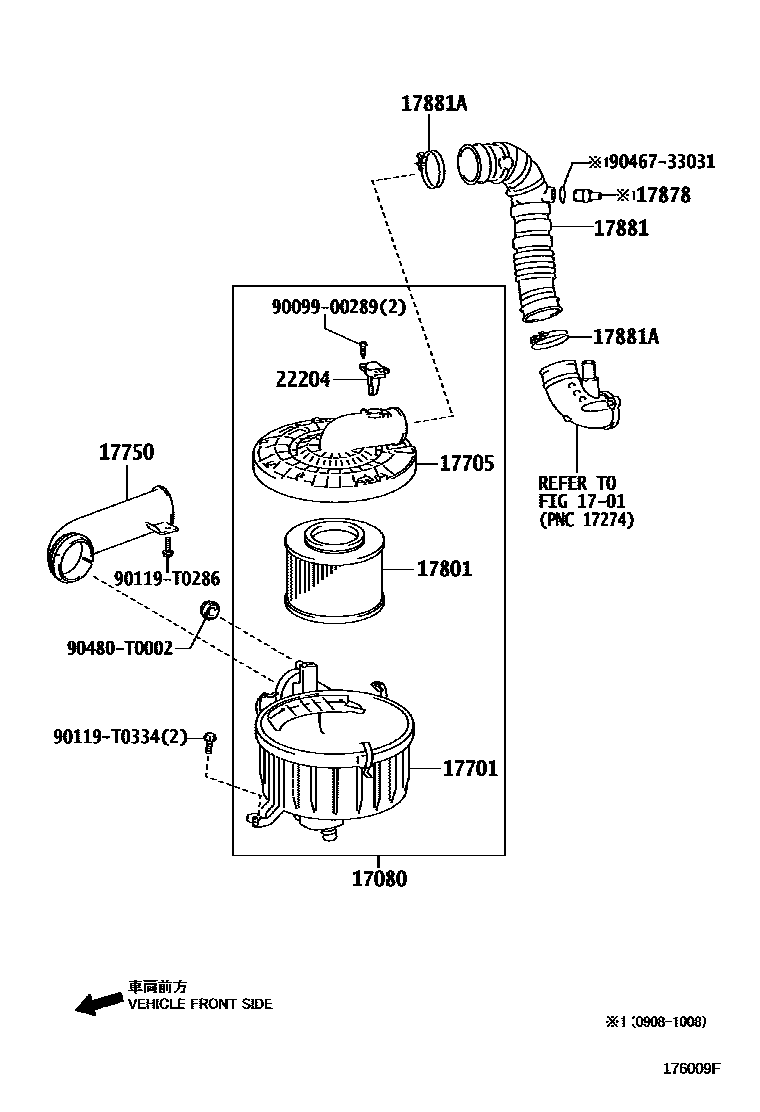

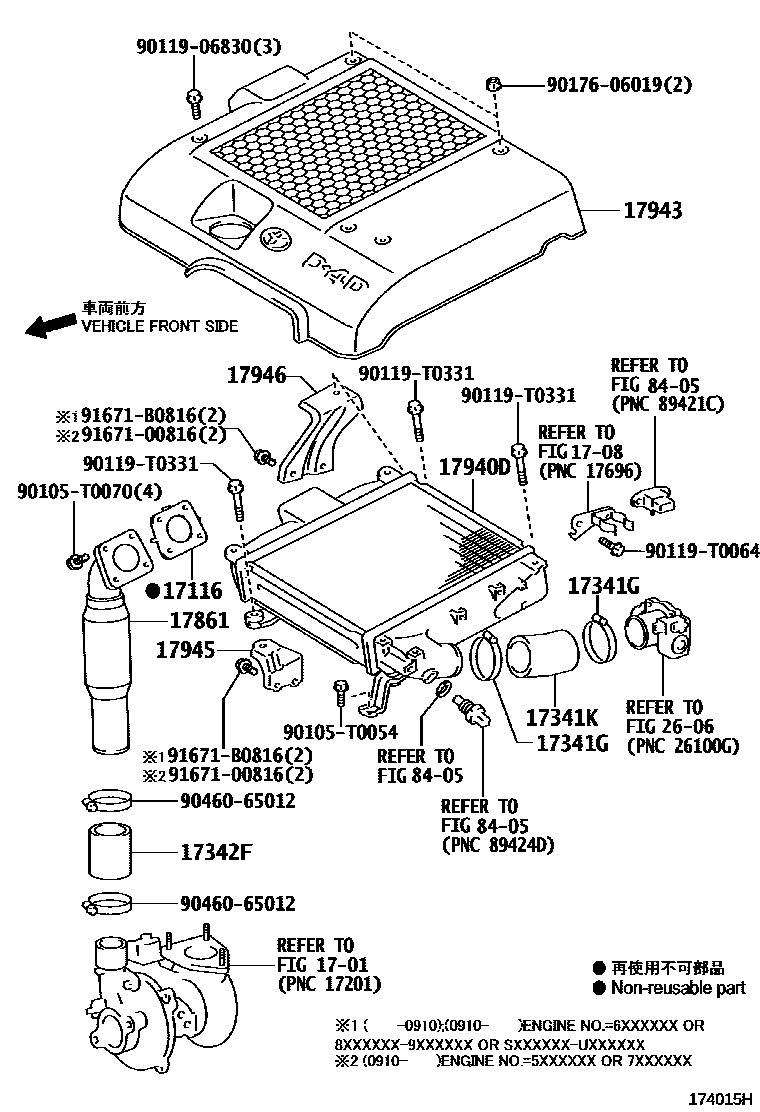

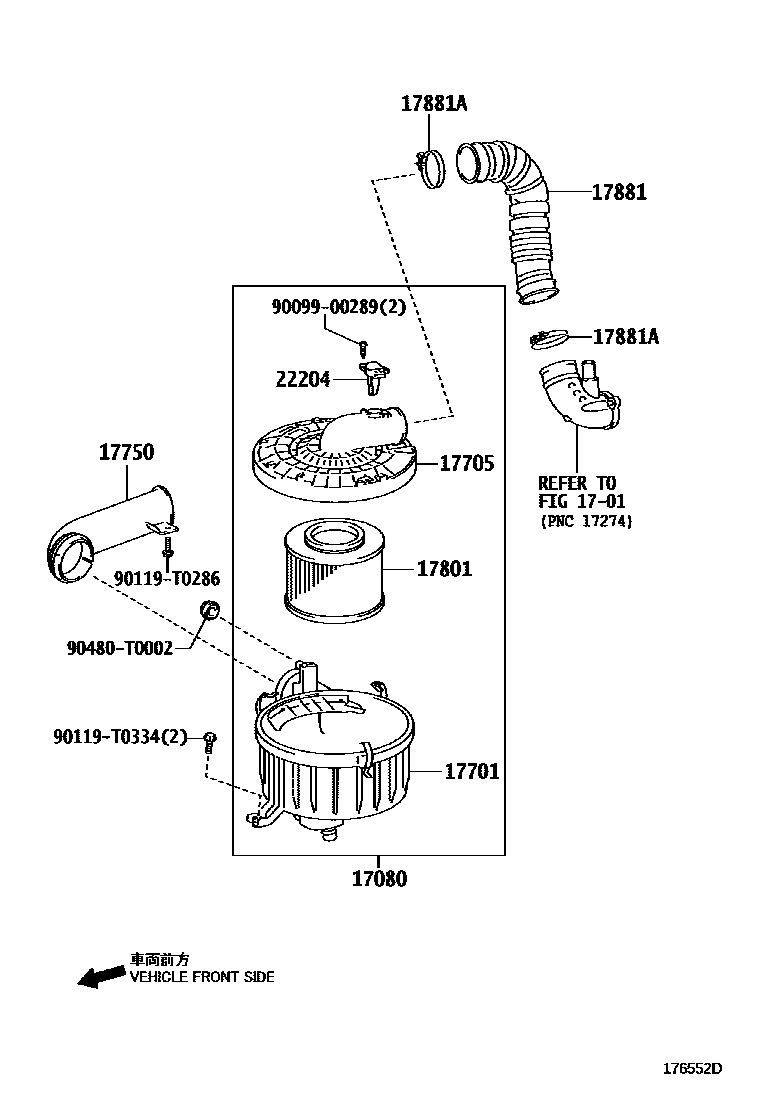

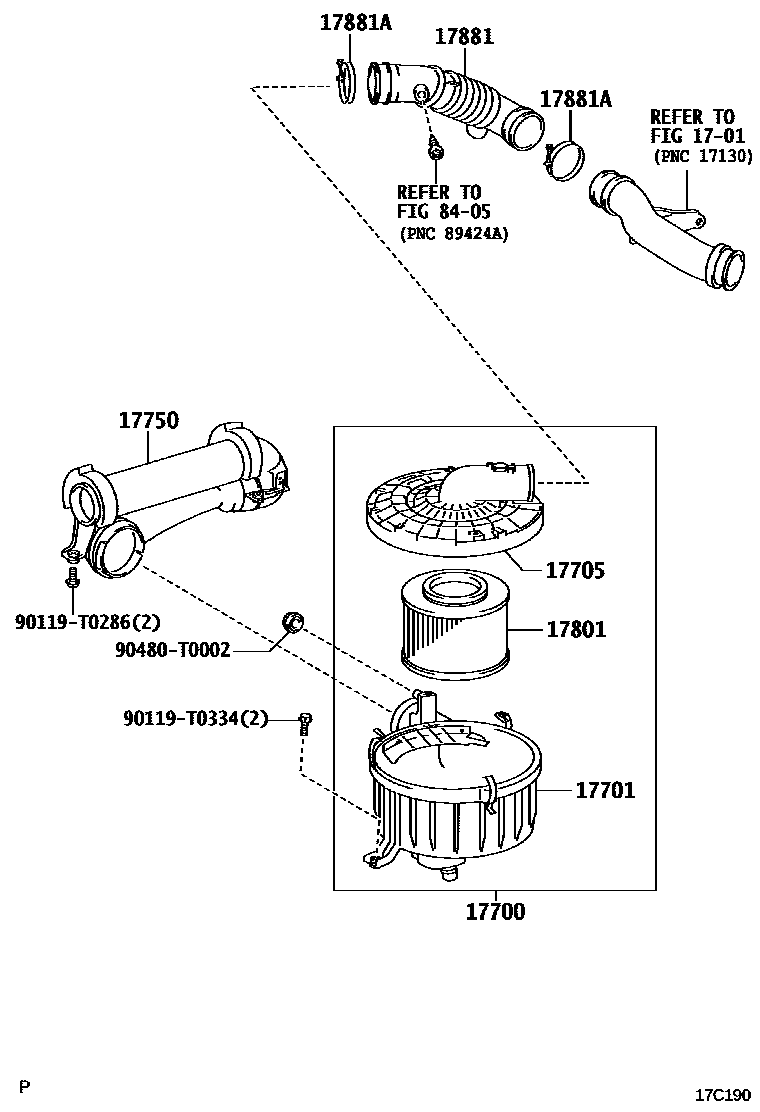

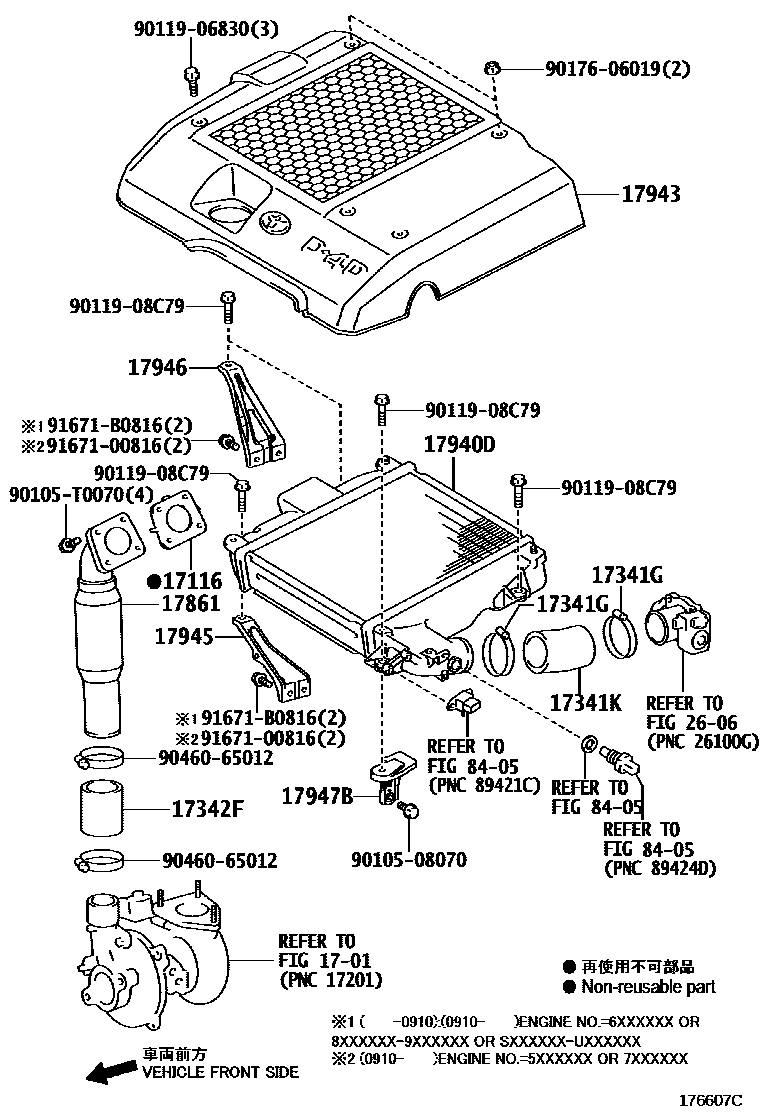

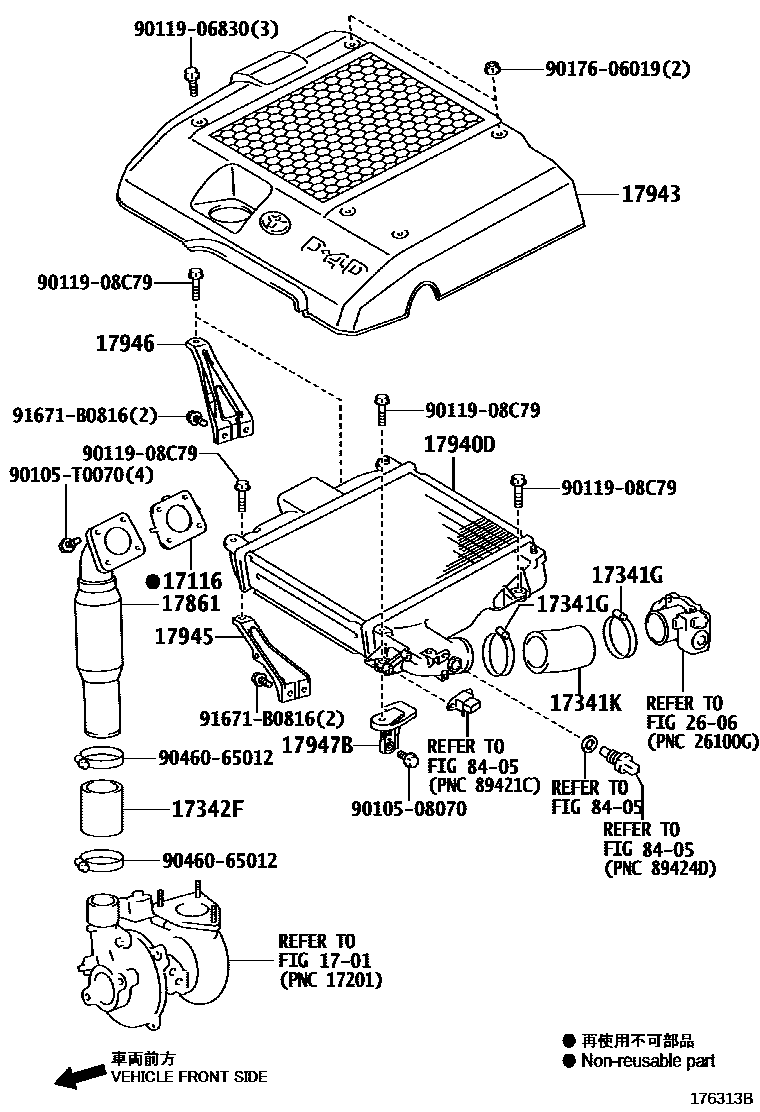

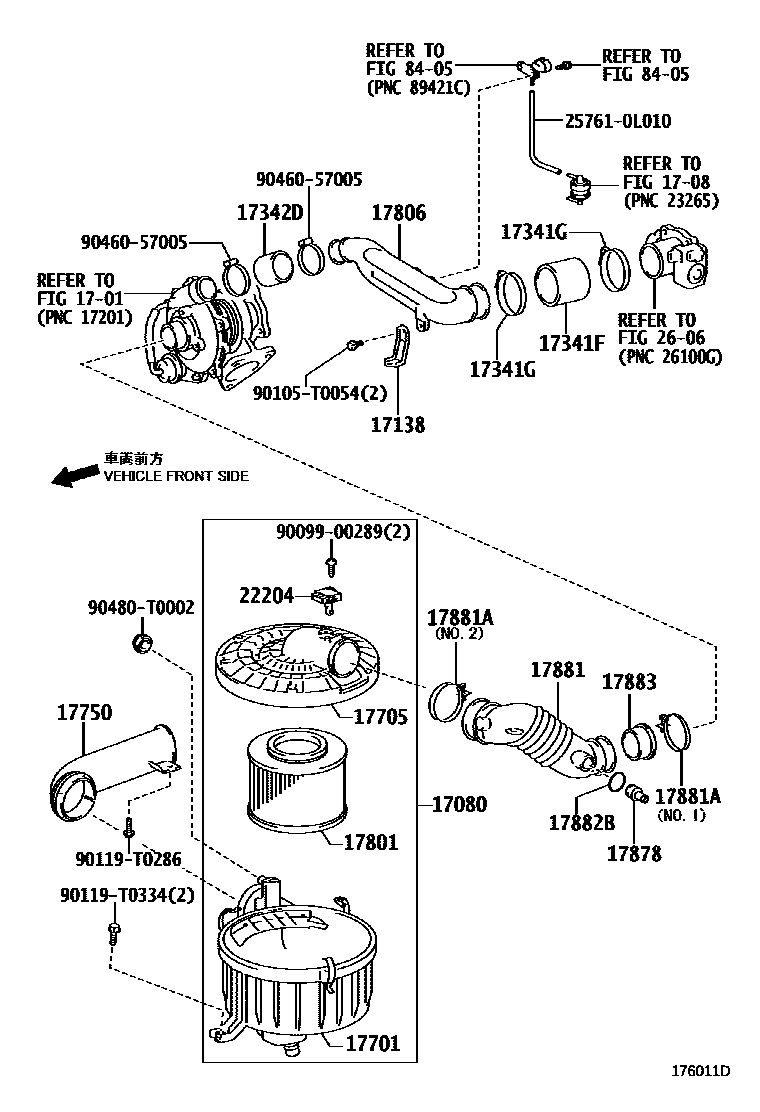

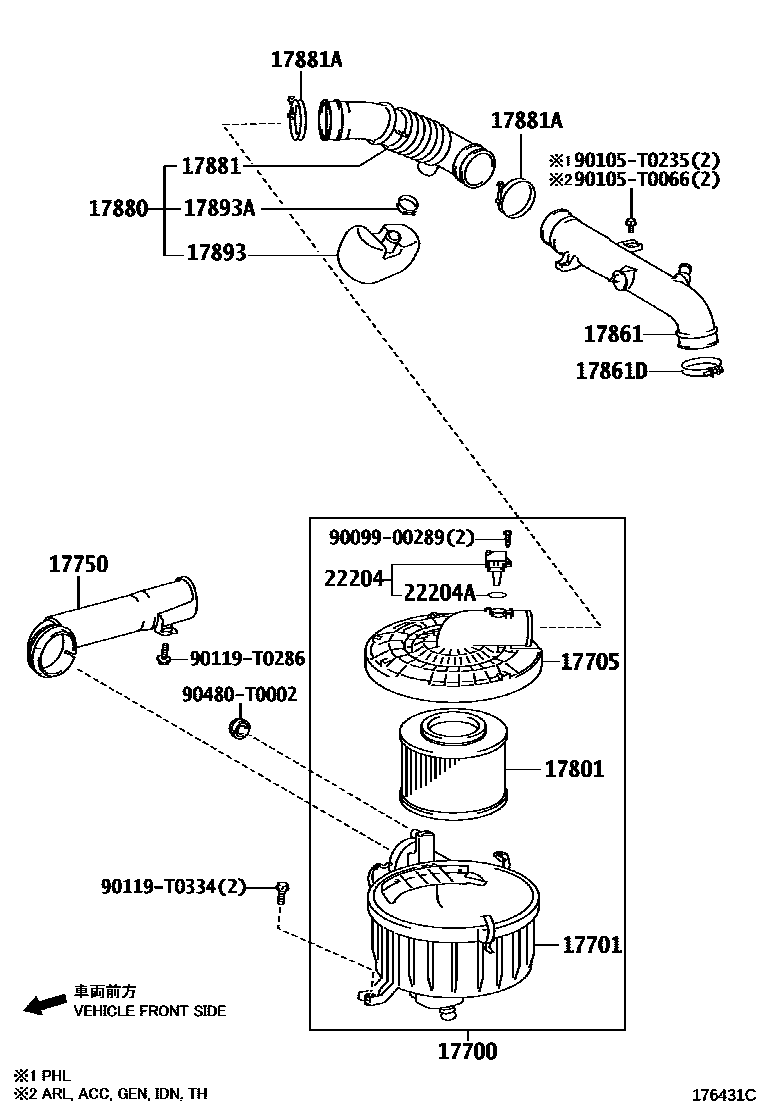

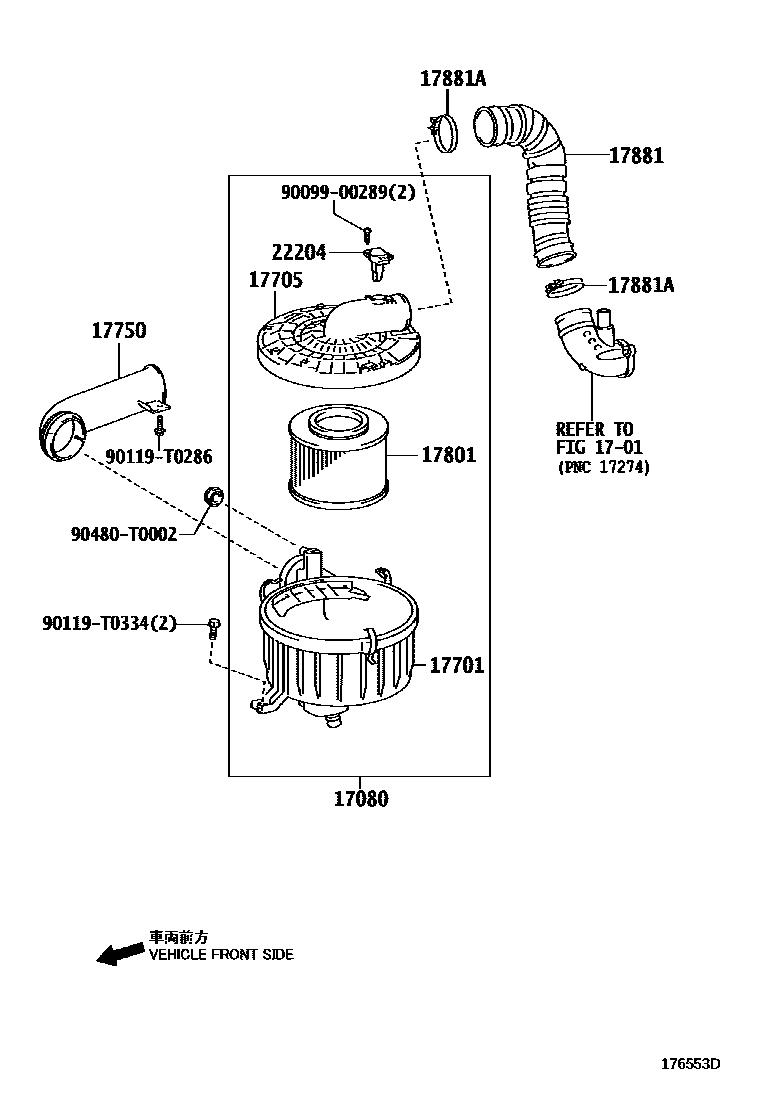

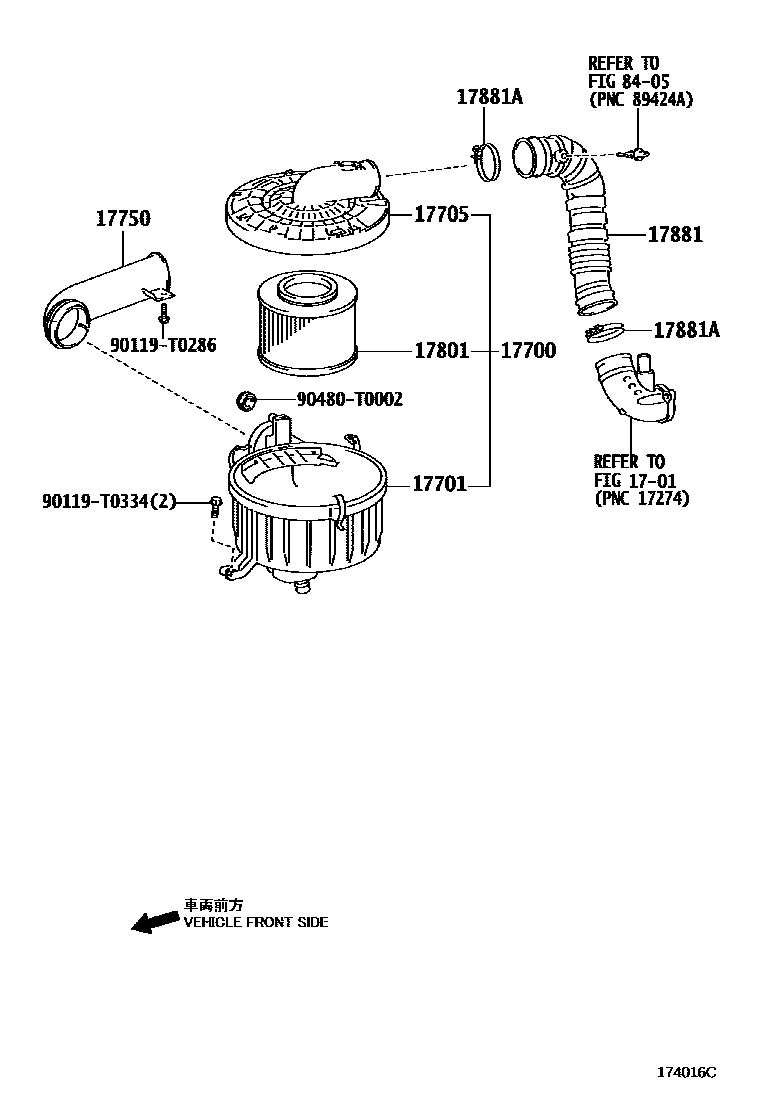

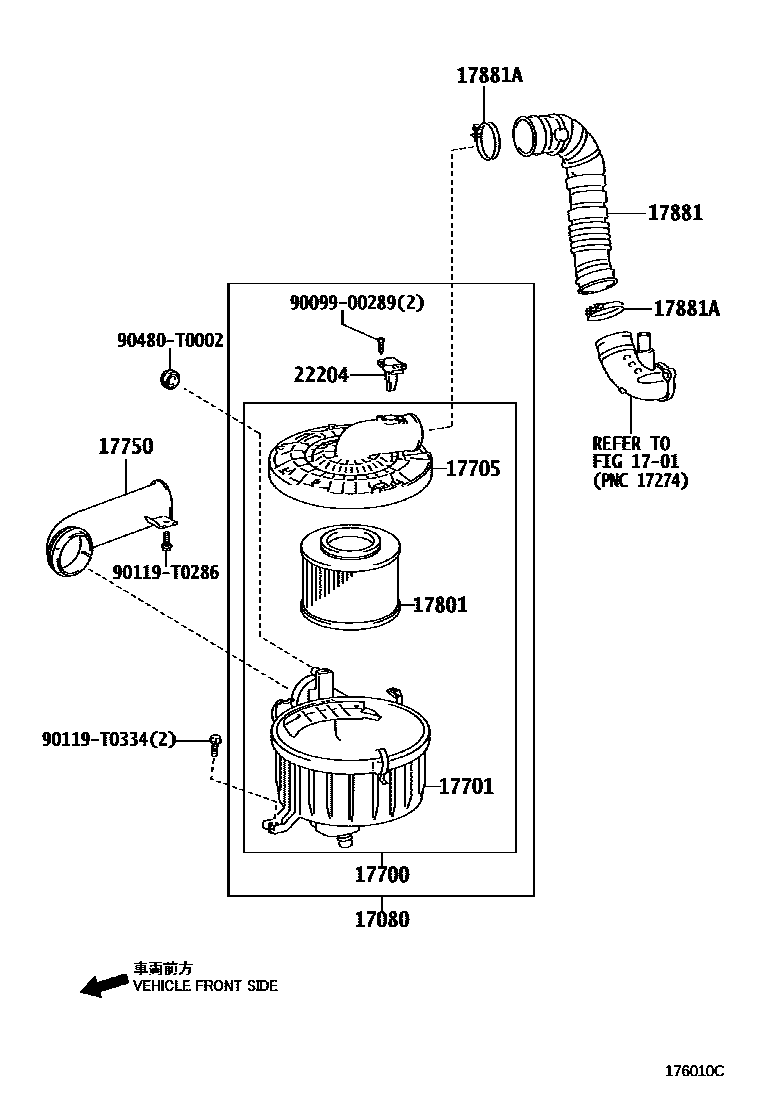

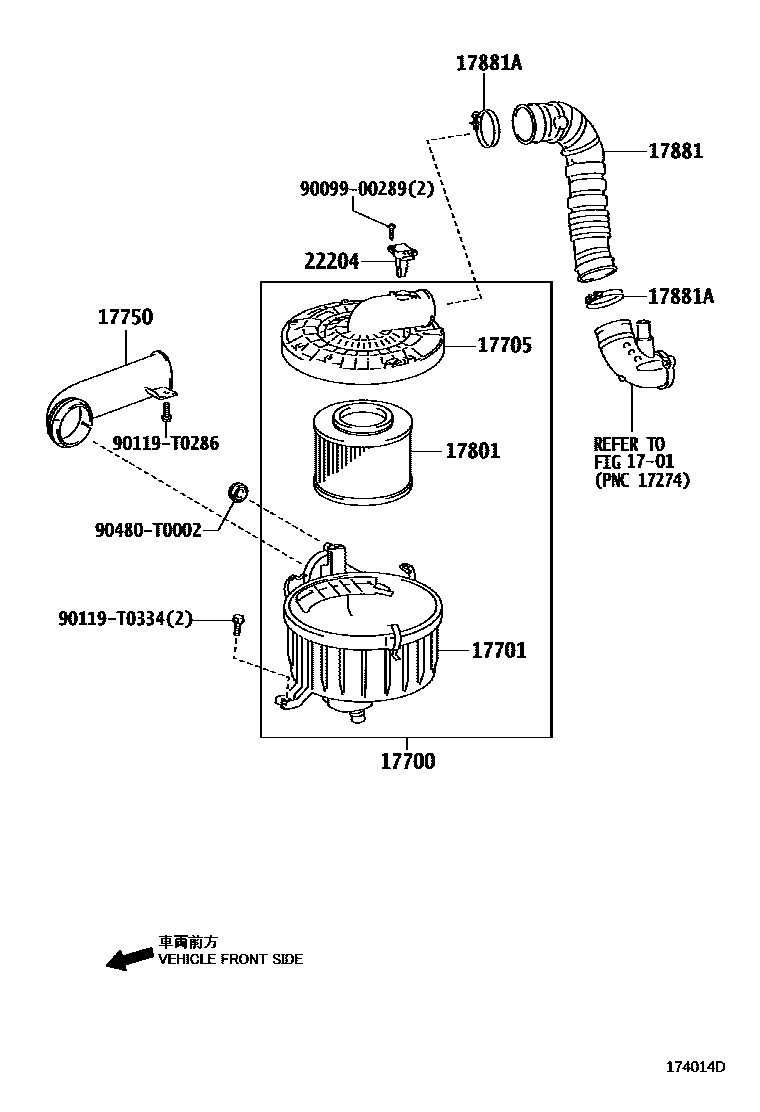

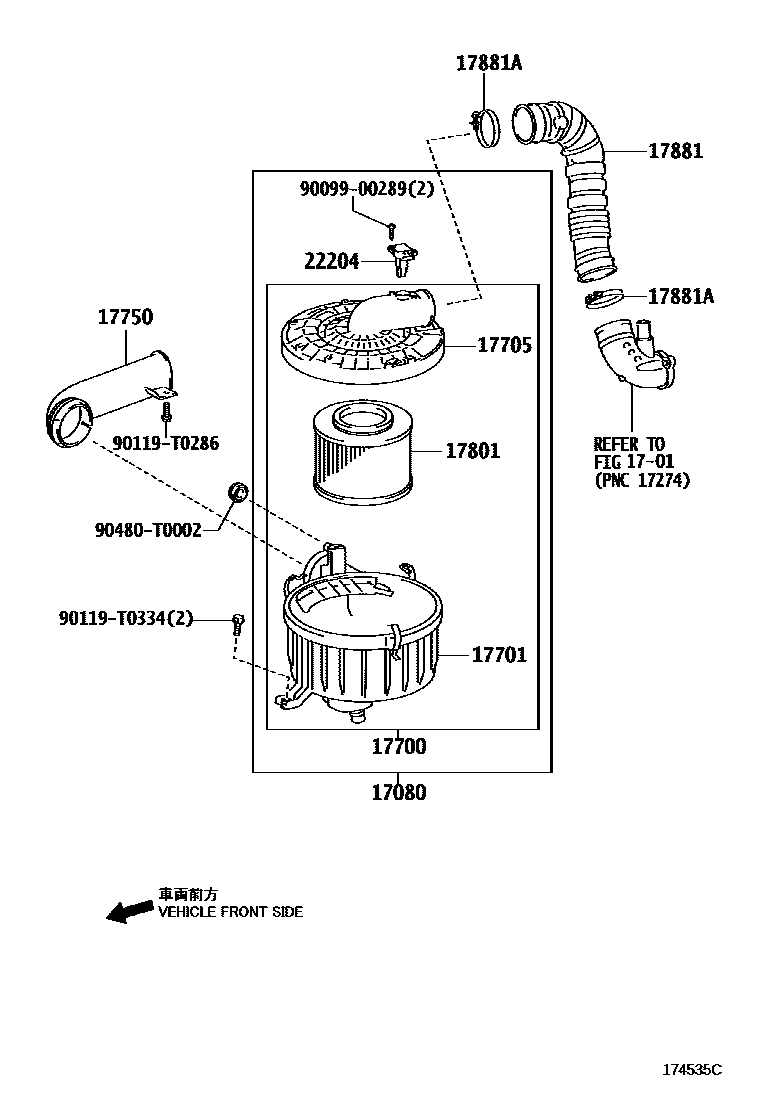

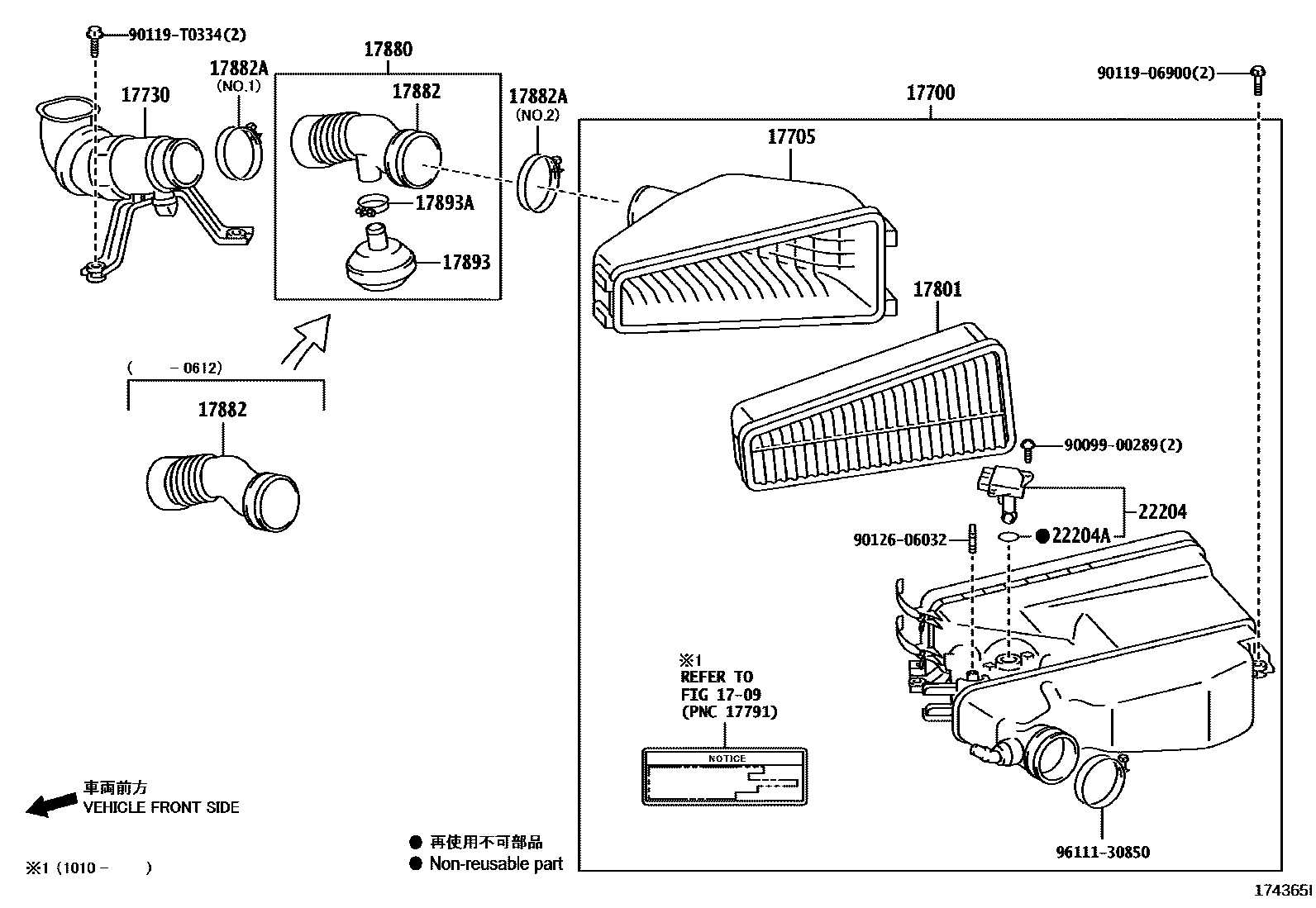

Toyota HILUX Air Cleaner — Figure 1703
Toyota HILUX EPC diagram 1703, Air Cleaner, with 20 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 17080 | Air filter assembly with air flow meter | 17080-0L050 · 17080-0L051 · 17080-0L081 · 17080-0L101 |
| 17116 | Intake flange gasket | 17116-0L010 |
| 17138 | Air intake pipe or air intake hose stay | 17138-0L010 |
| 17341F | Air hose No. 1 | 17341-30060 |
| 17341G | Clip or clip (for No. 1 air hose) | 90460-80006 |
| 17341K | Air hose No. 1 (for intercooler) | 17341-30060 |
| 17342D | Air hose No. 2 | 17342-30050 |
| 17342F | Air hose No. 2 (for intercooler) | 17342-30010 · 17342-30050 |
| 17700 | air filter assembly | 17080-0C010 · 17080-0C011 · 17700-05100 · 17700-05101 · 17700-05111 · 17700-0C120 · 17700-0C121 · 17700-0C130 · 17700-0C131 · 17700-0L050 · 17700-0L051 · 17700-0L060 · 17700-0L061 · 17700-0L070 · 17700-0L071 · 17700-0L080 · 17700-0L081 · 17700-0L082 · 17700-0L100 · 17700-0L101 · 17700-0L110 · 17700-0L111 · 17700-0L141 · 17700-0L150 · 17700-0L151 · 17700-0L230 · 17700-31540 · 17700-31541 · 17700-31542 |
| 17701 | Air filter housing sub-assembly | 17701-0C080 · 17701-0C081 · 17701-0C100 · 17701-0C101 · 17701-0C110 · 17701-0C111 · 17701-0L080 · 17701-0L081 |
| 17705 | Air filter cover sub-assembly | 17705-05070 · 17705-05080 · 17705-0C070 · 17705-0C090 · 17705-0C100 · 17705-0L020 · 17705-0L030 · 17705-0L040 · 17705-0L050 · 17705-0L070 · 17705-0L080 · 17705-0L100 · 17705-0L110 · 17705-0L120 · 17705-0L130 · 17705-0L210 · 17705-31090 · 17705-31091 |
| 17730 | Air pre-filter assembly with hose | 17730-0P010 |
| 17750 | Air filter air inlet cover seal assembly | 17750-05010 · 17750-05011 · 17750-0C010 · 17750-0C020 · 17751-0L010 · 17751-0L030 · 17751-0L040 · 17751-0L060 |
| 17801 | Air filter element sub-assembly | 17801-0C010 · 17801-31090 |
| 17806 | No. 2 air filter pipe assembly | 17113-0L020 · 17113-0L030 |
| 17861 | Intake connecting pipe | 17860-30030 · 17860-30040 · 17861-0C020 · 17861-0C022 · 17861-0C030 · 17861-0C032 |
| 17861D | Clamp (for air intake connecting pipe) | 90460-T0005 · 96111-10750 |
| 17878 | No. 3 air intake connecting pipe | 17878-0L010 · 17878-0L011 · 17878-0L040 |
| 17880 | Air cleaner hose assembly | 17880-0C050 · 17880-0P070 |
| 17881 | No. 1 air cleaner hose | 17881-05040 · 17881-0C050 · 17881-0L030 · 17881-0L050 · 17881-0L051 · 17881-0L052 · 17881-0L082 · 17881-0L090 · 17881-0L110 · 17881-0L130 · 17881-0L180 |
| 17881A | Clamp (for No. 1 air cleaner hose) | 90460-T0004 · 90460-T0005 |
| 17882 | No. 2 air cleaner hose | 17882-0P020 · 17882-0P021 |
| 17882A | Clamp (for No. 2 air cleaner hose) | 90460-T0006 · 90460-T0007 |
| 17882B | Clamp (for cold air intake pipe) | 90467-31110 |
| 17883 | No. 3 air cleaner hose | 17883-0L010 |
| 17893 | Intake resonator | 17893-0C030 · 17893-0P040 |
| 17893A | hose clamp | 90460-T0008 · 96111-10430 |
| 17940D | Intercooler assembly | 17940-0L010 · 17940-0L020 · 17940-0L030 · 17940-0L060 |
| 17943 | Intercooler protection device | 12601-0L040 · 12601-0L050 · 12601-0L060 |
| 17945 | intercooler bracket | 17945-0L010 · 17945-0L020 · 17945-30070 · 17945-30080 |
| 17946 | No. 2 intercooler bracket | 17946-0L020 · 17946-30030 · 17946-30040 |
| 17947B | Intercooler bracket No. 3 | 17947-0L010 · 17947-30010 · 17947-30020 |
| 22204 | Intake air flow meter assembly | 22204-0C020 · 22204-0J010 · 22204-0L010 · 22204-0N010 · 22204-22010 |
| 22204A | O-ring (for intake air flow meter) | 90099-14141 |
