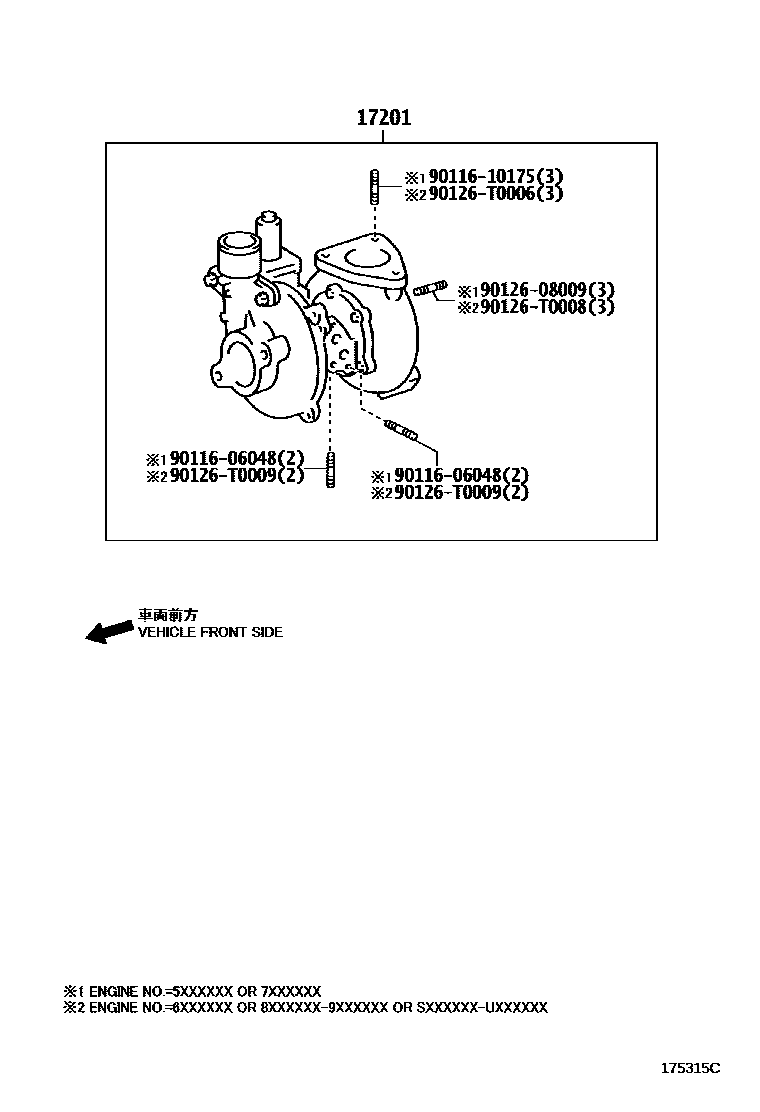

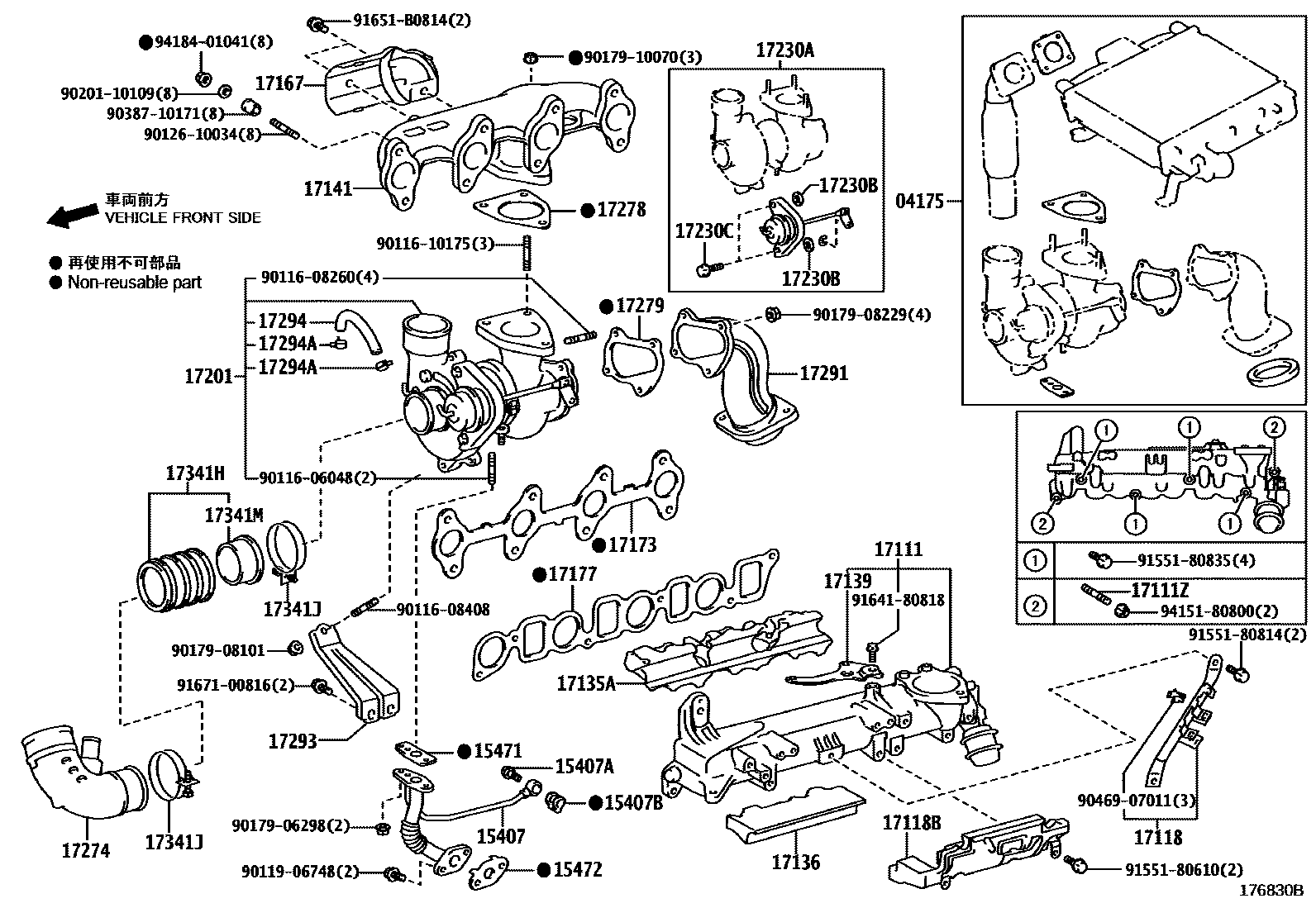

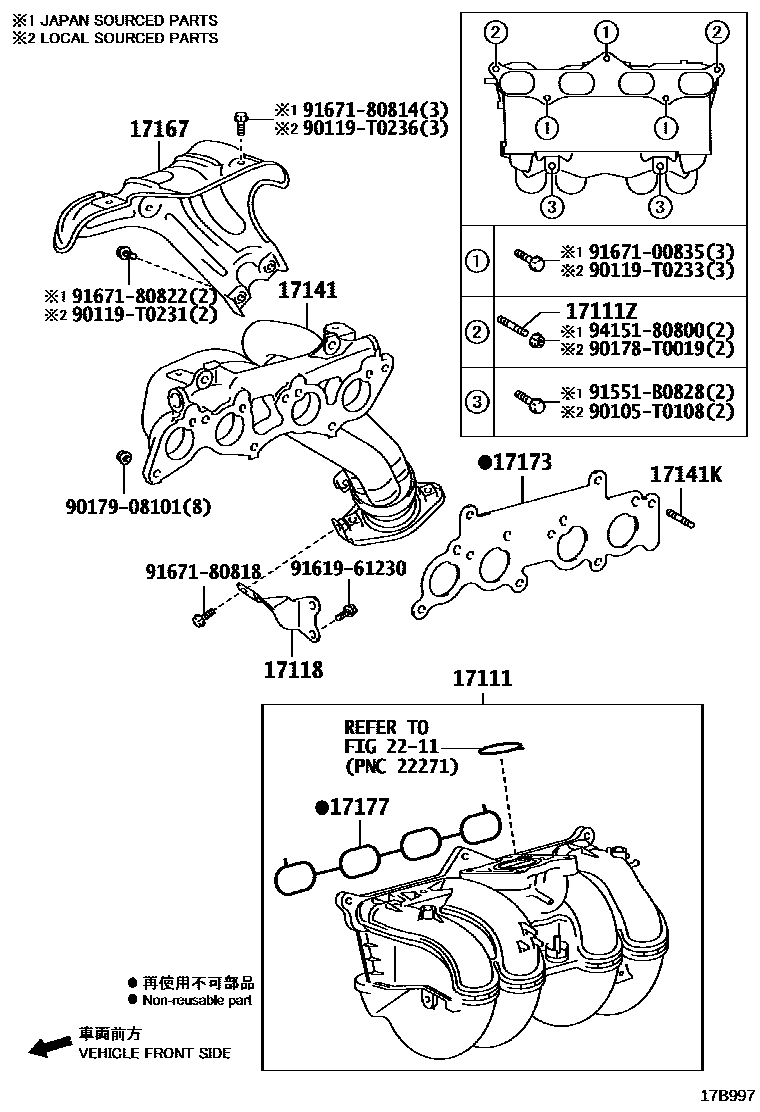

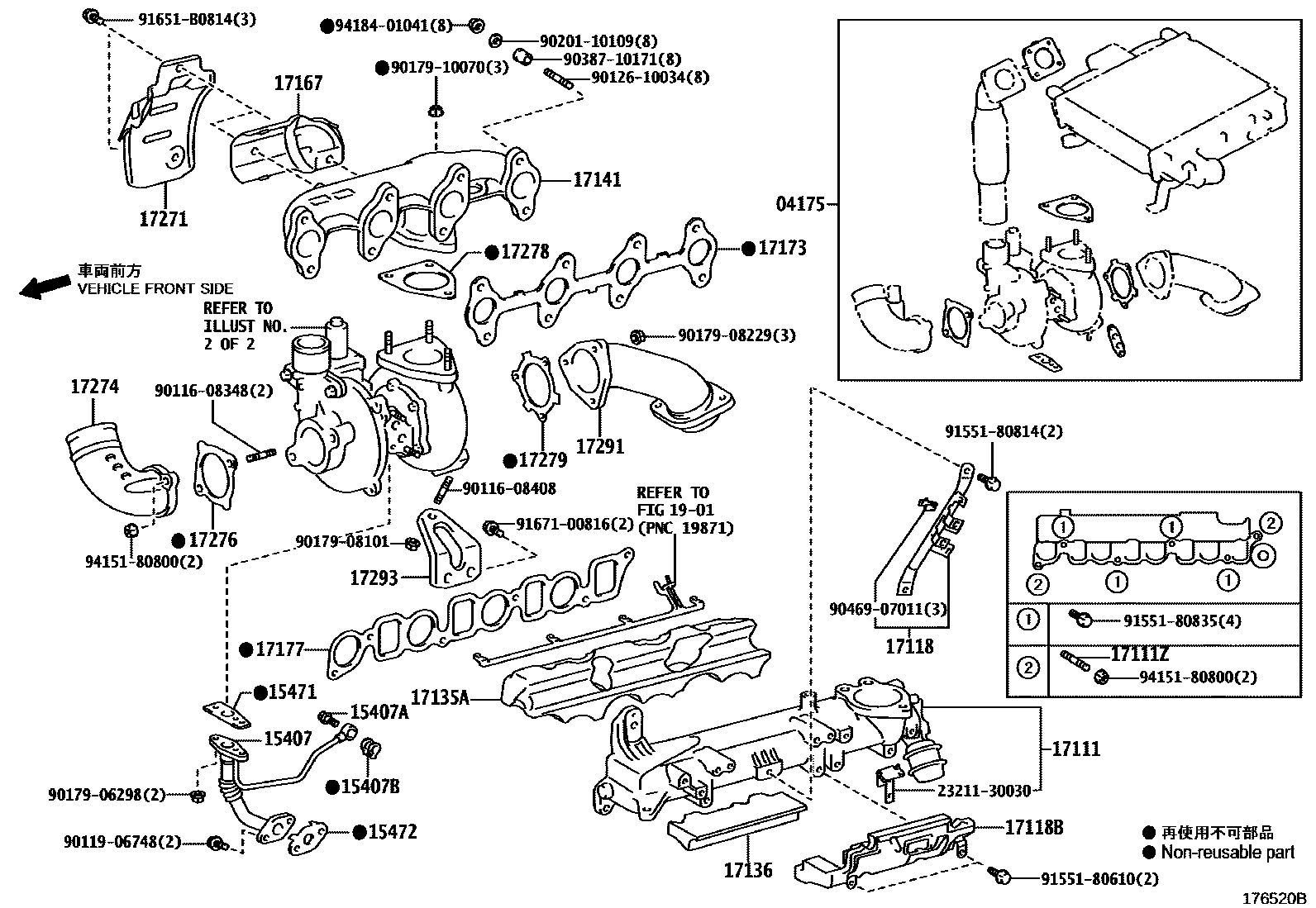

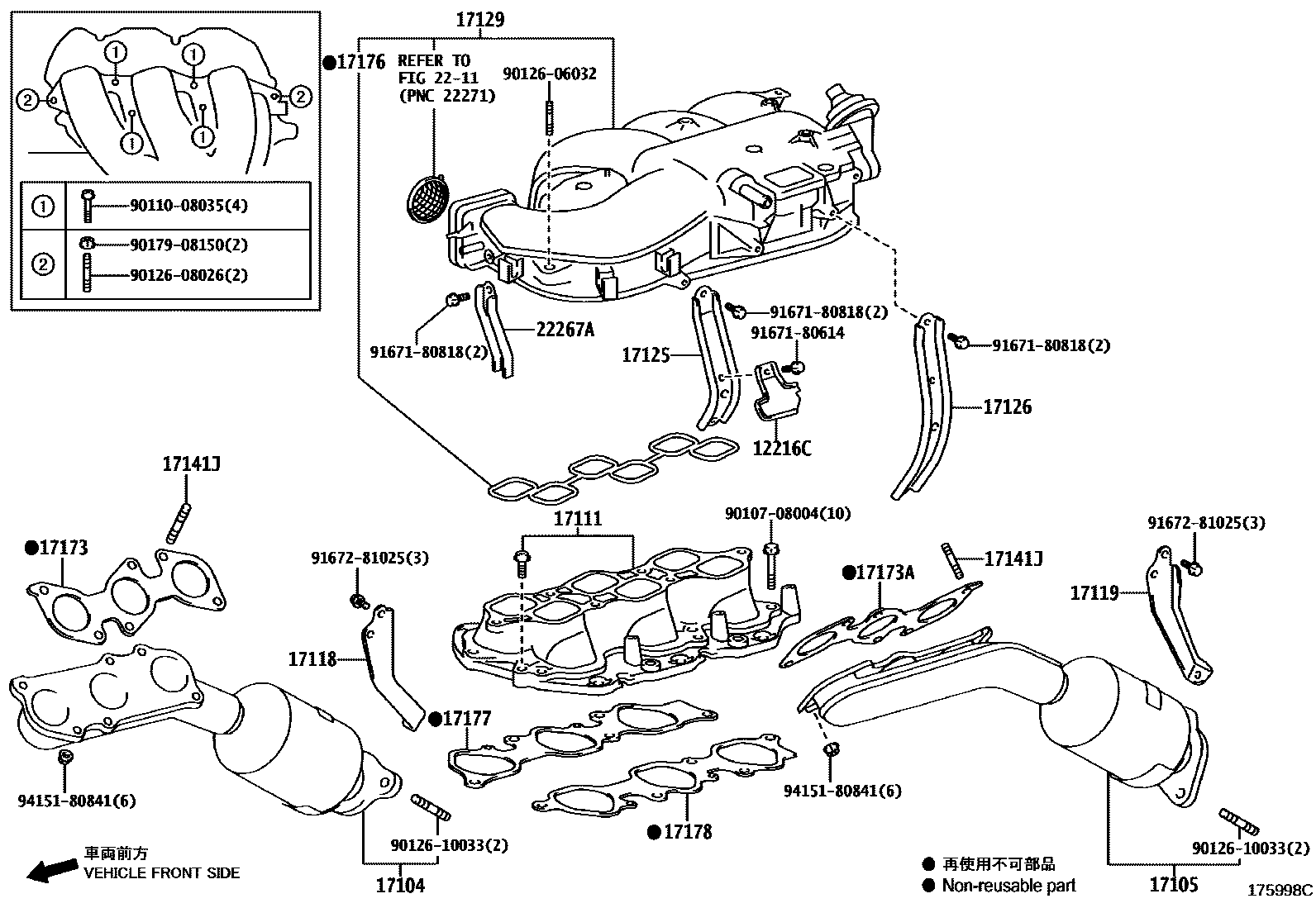

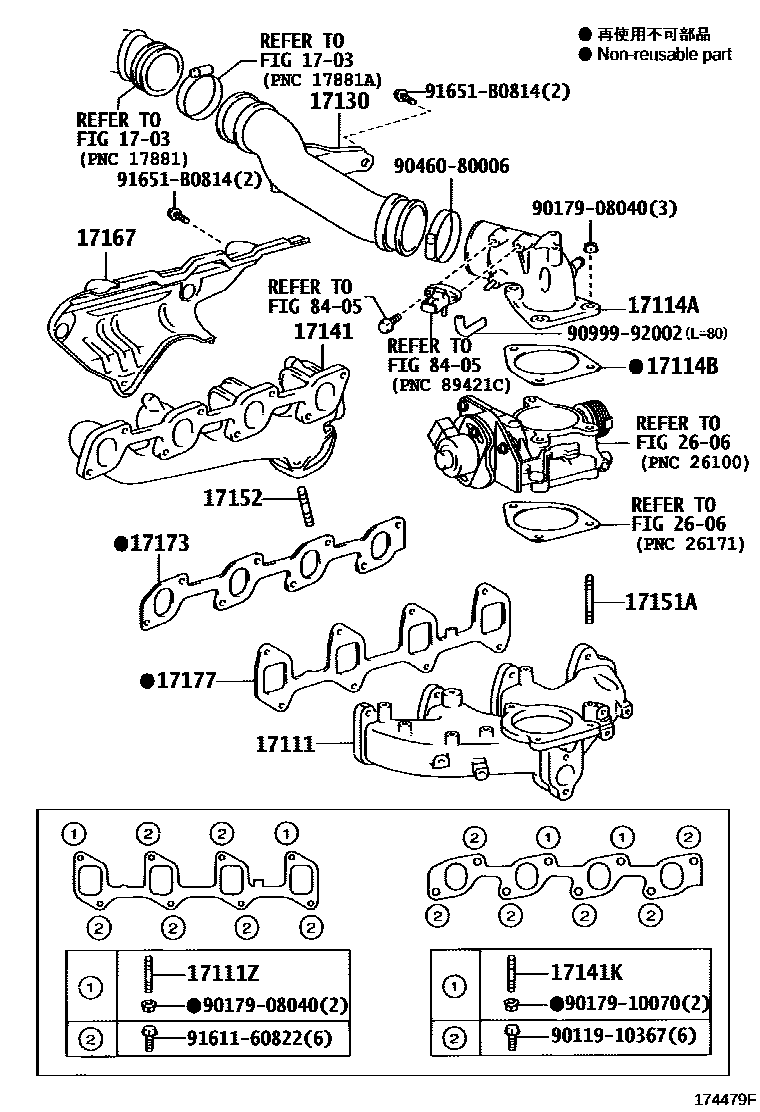

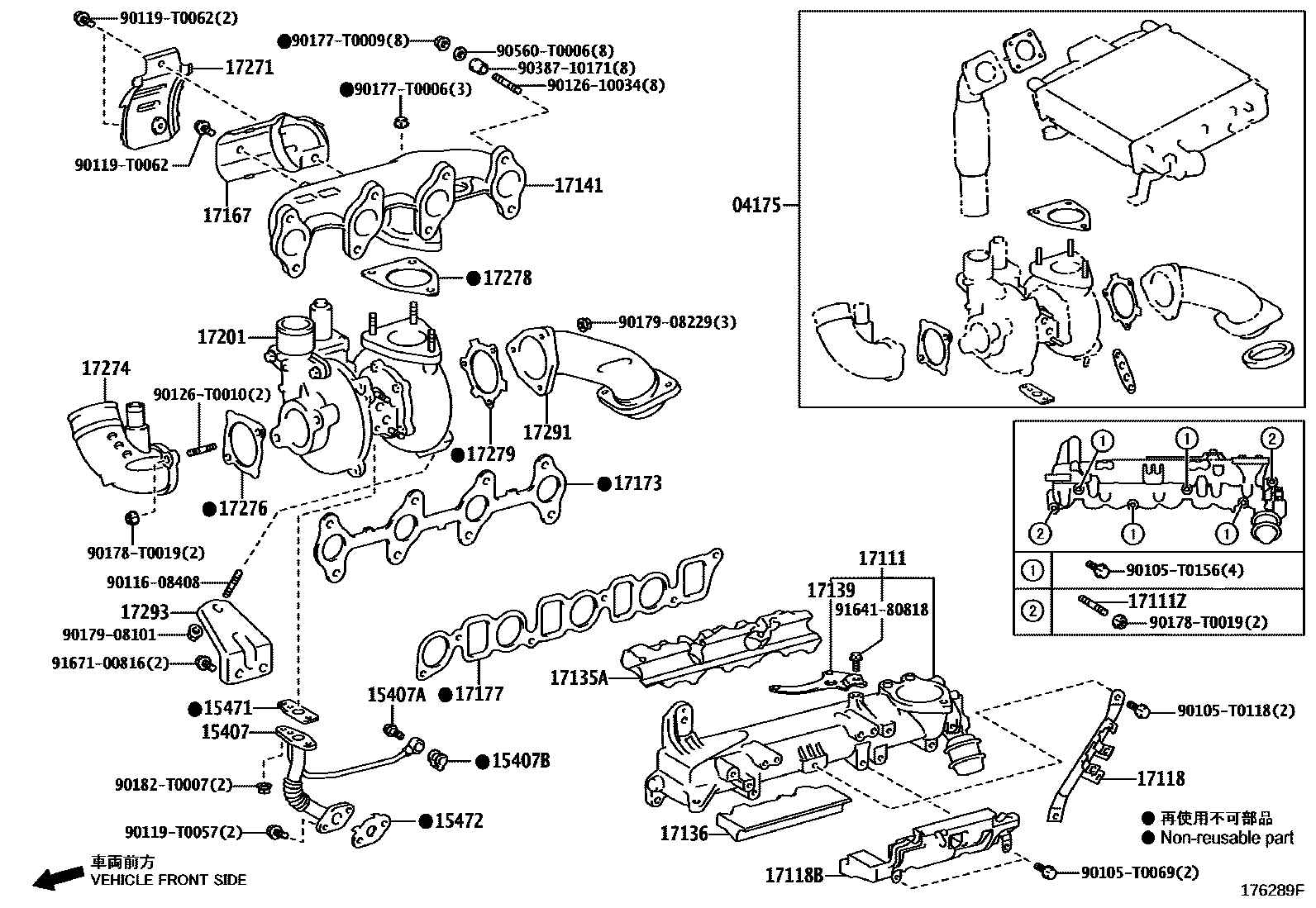

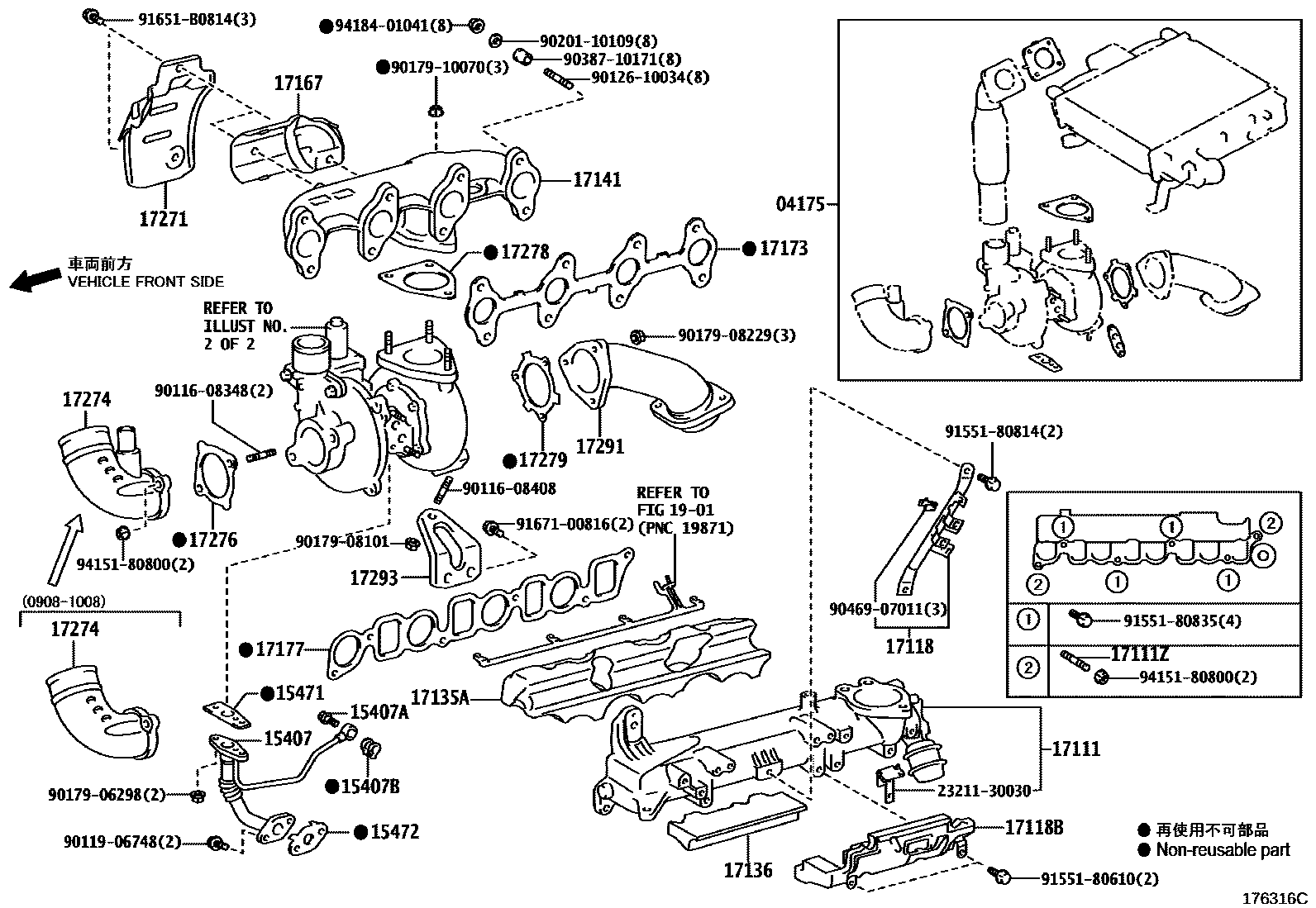

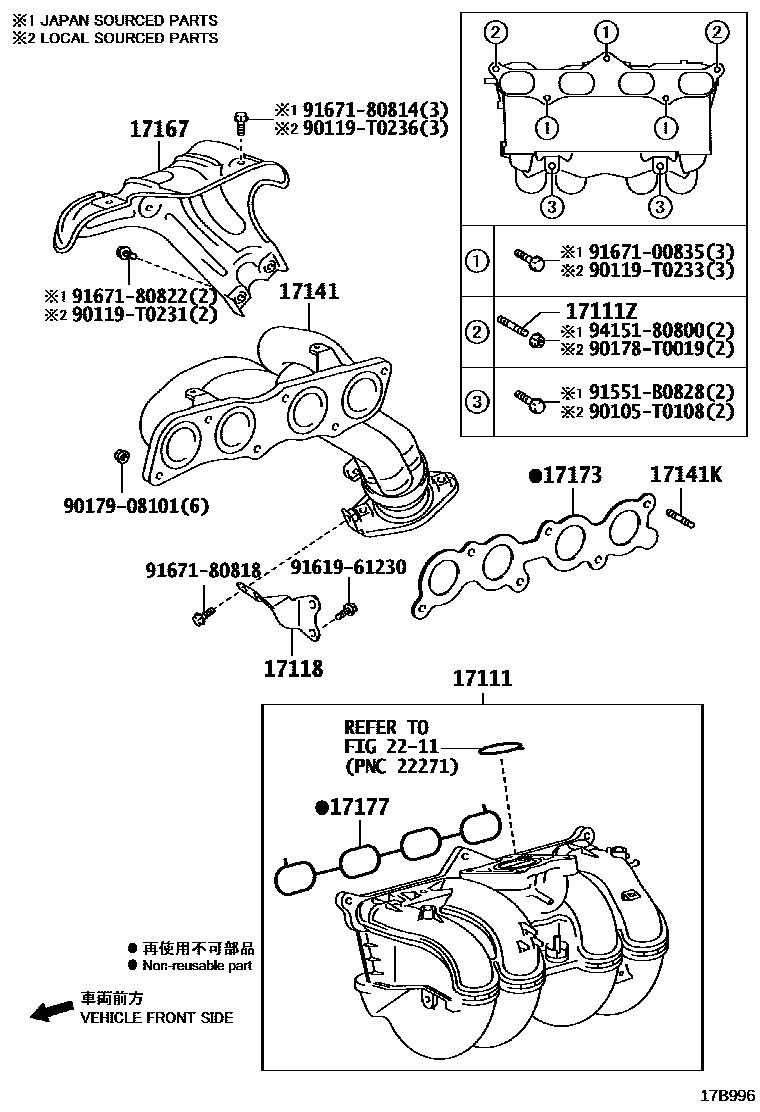

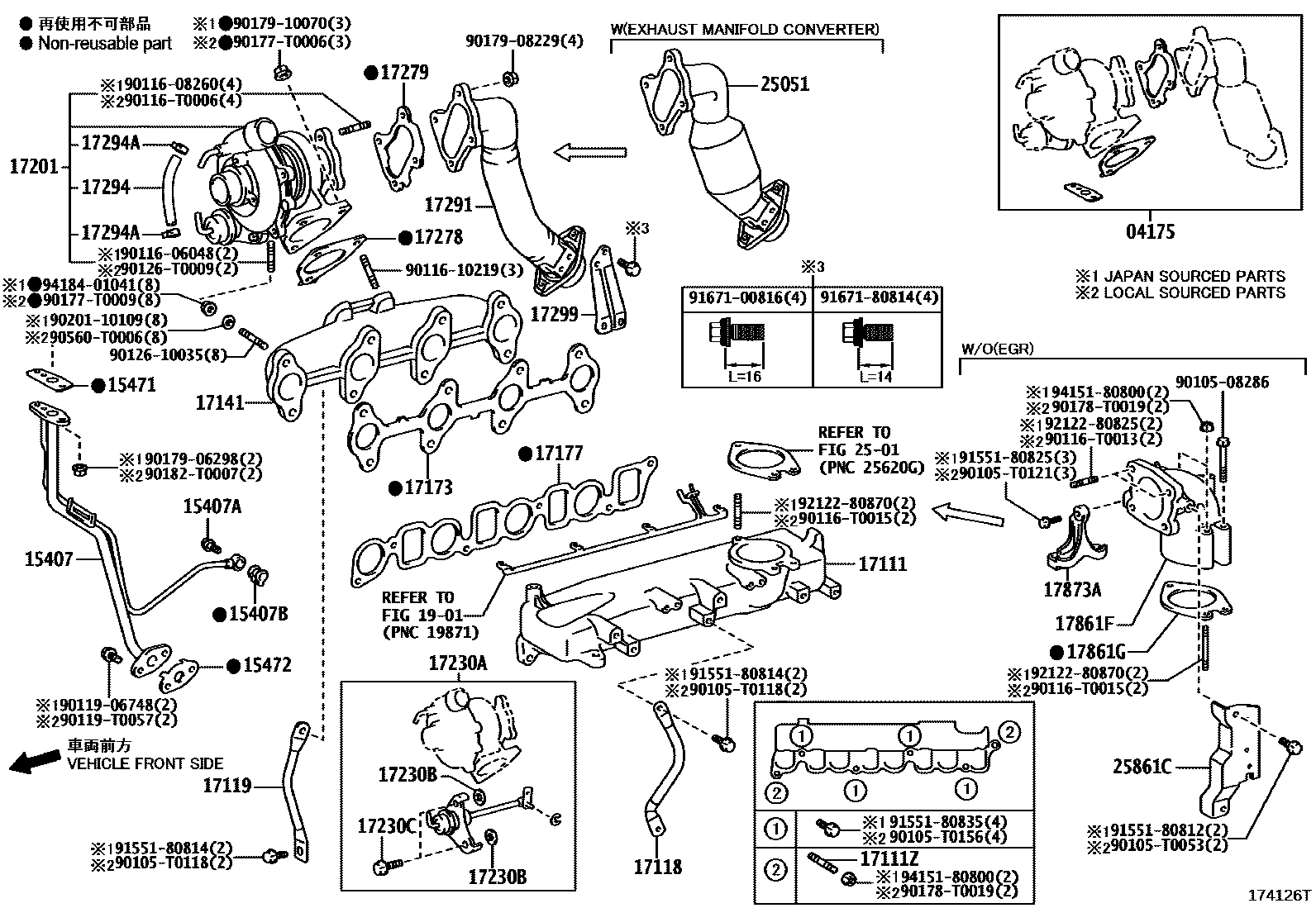

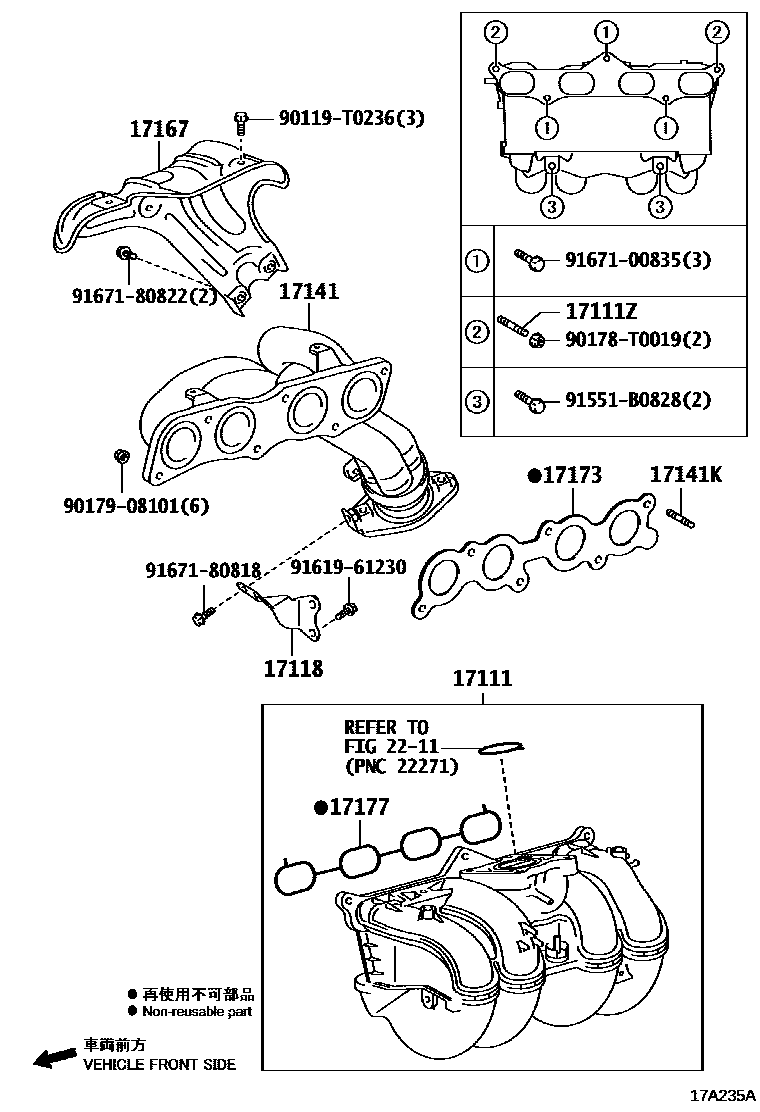

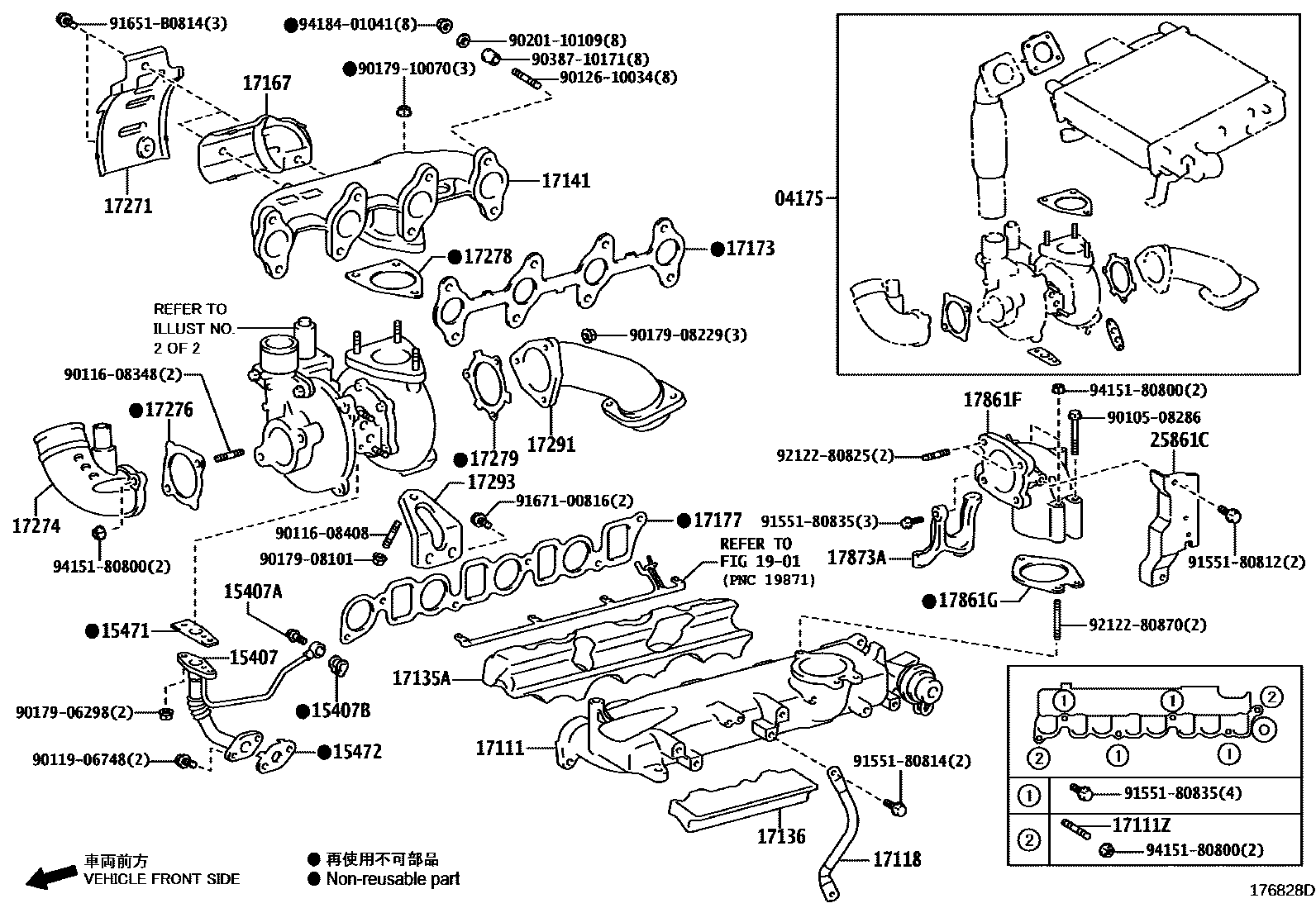

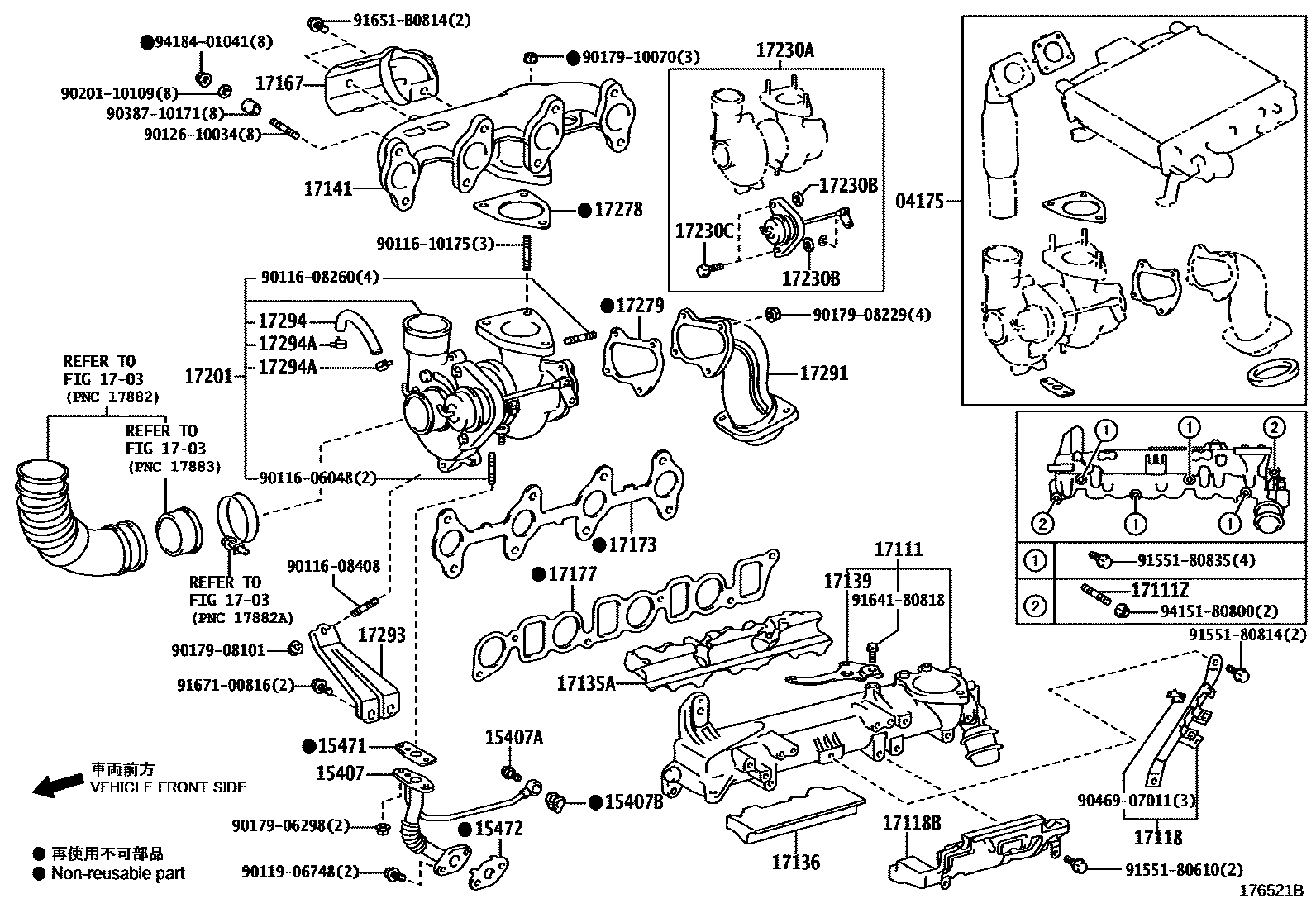

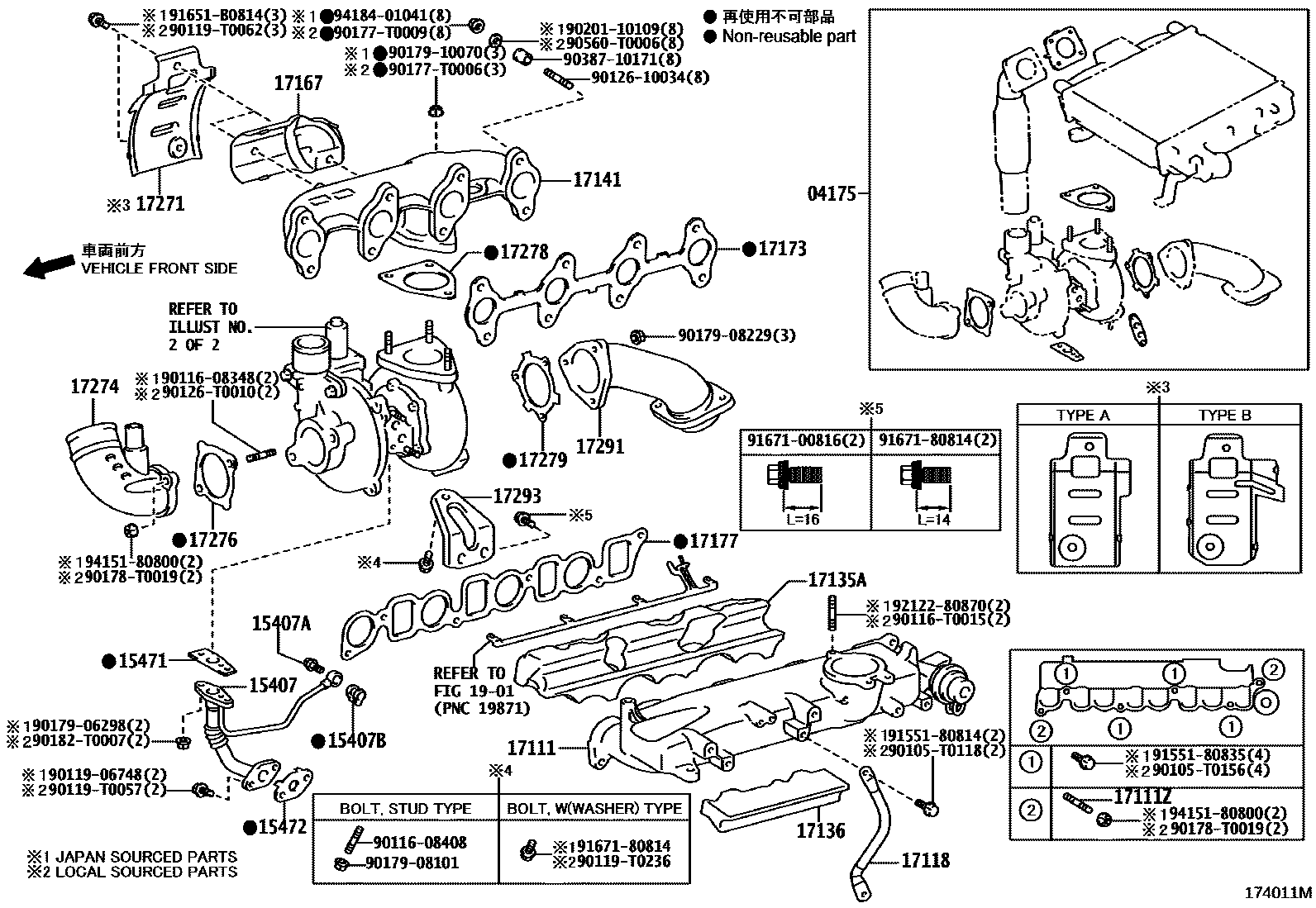

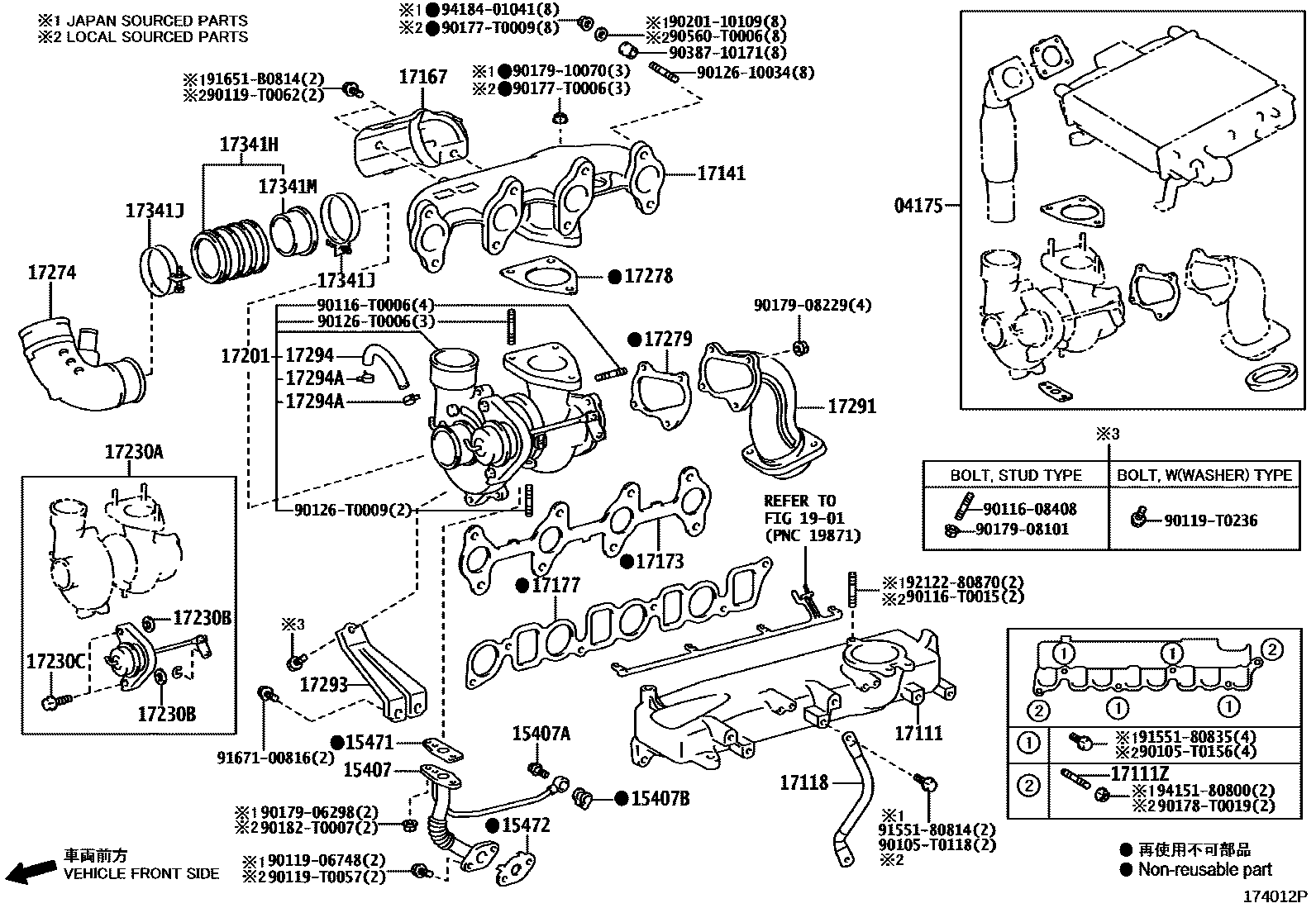

Toyota HILUX Manifold — Figure 1701
Toyota HILUX EPC diagram 1701, Manifold, with 15 images and 57 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04175 | Turbocharger gasket assembly | 04175-0L010 · 04175-0L011 · 04175-0L020 · 04175-0L040 · 04175-0L041 · 04175-0L120 · 04175-0L121 · 04175-30141 · 04175-30150 · 04175-30151 · 04175-30160 · 04175-30161 |
| 12216C | Oil baffle | 12216-31010 |
| 15407 | Turbine oil inlet pipe sub-assembly | 15407-0L010 · 15407-0L020 · 15407-0L050 · 15407-30031 · 15407-30032 · 15407-30033 · 15407-30050 · 15407-30060 · 15407-30061 · 15407-30120 |
| 15407A | Connector bolt (for turbine oil inlet pipe) | 90401-12097 · 90401-T0004 |
| 15407B | Gasket (for turbine oil inlet pipe) | 90430-T0006 · 90904-30004 |
| 15471 | Turbine oil inlet pipe gasket | 15471-0L010 · 15471-0L011 · 15471-30010 · 15471-30011 |
| 15472 | No. 1 turbine oil outlet pipe gasket | 15472-0L010 · 15472-30010 · 15472-67010 |
| 17104 | Right exhaust manifold sub-assembly | 17140-31060 · 17140-31260 · 17140-31500 |
| 17105 | Left exhaust manifold sub-assembly | 17150-31060 · 17150-31360 · 17150-31500 |
| 17111 | Intake Manifold | 17101-0L010 · 17101-0L030 · 17101-30030 · 17101-30040 · 17101-31010 · 17101-31011 · 17111-0L020 · 17111-0L040 · 17111-30100 · 17111-54113 · 17120-0C010 · 17120-0C020 |
| 17111Z | Stud bolts (for intake manifold to cylinder head) | 90116-08220 · 90116-T0011 · 90126-08026 · 90126-T0003 · 92122-80822 |
| 17114A | Intake flange | 17114-54130 |
| 17114B | Intake flange gasket | 17116-54030 |
| 17118 | Manifold stays | 17118-0L030 · 17118-0L050 · 17118-30070 · 17118-30090 · 17118-31020 · 17118-75060 · 17118-75070 |
| 17118B | Intake manifold heat shield | 17853-0L010 · 17853-30010 |
| 17119 | No. 2 manifold stay | 17118-0L040 · 17118-30080 · 17119-31030 |
| 17125 | No. 1 pressure tank stay | 17125-31010 |
| 17126 | No. 2 pressure tank stay | 17126-31010 |
| 17129 | Intake pressure tank | 17109-31011 · 17109-31012 · 17109-31014 |
| 17130 | intake pipe | 17130-54120 |
| 17135A | Intake manifold No. 1 heat shield | 17135-0L010 · 17135-30011 |
| 17136 | Intake manifold No. 2 heat shield | 17136-0L010 · 17136-30010 |
| 17139 | No. 2 manifold stay | 17139-0L010 |
| 17141 | exhaust manifold | 17141-0C010 · 17141-0C020 · 17141-0C030 · 17141-0C040 · 17141-0C070 · 17141-0C080 · 17141-0L010 · 17141-0L030 · 17141-0L050 · 17141-0L060 · 17141-30060 · 17141-30070 · 17141-54111 · 17141-75130 |
| 17141J | Studs (for right exhaust manifold) | 90126-08052 |
| 17141K | Stud bolts (for exhaust manifold to cylinder head) | 90116-10141 · 90126-08052 |
| 17151A | Studs (for manifold to venturi) | 90116-08292 |
| 17152 | Studs (for manifold to exhaust) | 90116-10088 |
| 17167 | Exhaust manifold No. 1 heat shield | 17167-0C010 · 17167-0C020 · 17167-0L010 · 17167-30020 · 17167-54110 · 17167-75160 |
| 17173 | Gasket (exhaust manifold to cylinder head) | 17173-0C010 · 17173-0C020 · 17173-0L010 · 17173-0L020 · 17173-30020 · 17173-30030 · 17173-31010 · 17173-54030 · 17173-75030 · 17173-75040 |
| 17173A | Left side gasket (exhaust manifold to cylinder head) | 17173-31010 |
| 17176 | Gasket (intake surge tank to intake manifold) | 17176-31010 · 17176-31160 |
| 17177 | No. 1 gasket (intake manifold to cylinder head) | 17177-0C010 · 17177-0L011 · 17177-30011 · 17177-31010 · 17177-54021 |
| 17178 | No. 2 gasket (intake manifold to cylinder head) | 17178-31010 |
| 17201 | Turbocharger sub-assembly | 17201-0L030 · 17201-0L040 · 17201-0L041 · 17201-0L050 · 17201-0L070 · 17201-30110 · 17201-30120 · 17201-30141 |
| 17230A | Compensation actuator assembly with bracket | 17230-39085 · 17230-39095 · 17230-39115 |
| 17230B | Flat Washer (for compensating actuator assembly) | 90201-06042 · 90201-06043 · 90201-06044 · 90201-06045 |
| 17230C | Bolt with washer (for compensating actuator assembly) | 91621-60620 |
| 17271 | No. 1 turbine vibration isolation pad | 17271-0L010 · 17271-0L020 · 17271-0L030 · 17271-30020 · 17271-30030 |
| 17274 | Compressor oil inlet elbow pipe | 17274-0L010 · 17274-0L020 · 17274-30020 · 17274-30110 |
| 17276 | Compressor oil inlet gasket | 17276-0L010 · 17276-67010 |
| 17278 | Gasket (turbo to exhaust manifold) | 17278-0L010 · 17278-67010 |
| 17279 | Turbine outlet elbow gasket | 17279-0L010 · 17279-0L020 · 17279-30020 · 17279-30030 |
| 17291 | Turbine oil outlet elbow | 17291-0L010 · 17291-0L020 · 17291-0L030 · 17291-0L040 · 17291-0L050 · 17291-0L060 · 17291-30020 · 17291-30050 · 17291-30080 |
| 17293 | Turbocharger stay | 17293-0L010 · 17293-0L011 · 17293-0L020 · 17293-0L030 · 17293-0L040 · 17293-0L041 · 17293-0L050 · 17293-30040 · 17293-30080 |
| 17294 | Actuator hose | 90445-12151 · 90445-12251 · 90445-T0010 · 90445-T0011 |
| 17294A | Clamp (for actuator hose) | 90466-12003 · 90466-T0008 · 96132-51100 |
| 17299 | Turbine oil outlet elbow brace | 17299-0L010 · 17299-0L020 · 17299-0L030 · 17299-30030 |
| 17341H | air hose | 17880-0L050 |
| 17341J | hose clamp | 96111-10650 |
| 17341M | Air hose No. 1 | 17883-0L010 |
| 17861F | Intake connecting pipe | 17861-0L020 · 17861-30080 |
| 17861G | Intake connecting pipe gasket | 26171-0L010 · 26171-30030 |
| 17873A | No. 2 intake connecting pipe bracket | 26127-0L010 · 26127-30010 · 26127-30020 |
| 22267A | Throttle body bracket | 22267-31010 |
| 25051 | Exhaust manifold three-way catalytic converter sub-assembly | 25051-0L030 · 25051-0L040 · 25051-0L060 · 25051-30030 · 25051-30050 |
| 25861C | Vacuum switch valve bracket | 25861-30050 · 25861-30051 |
