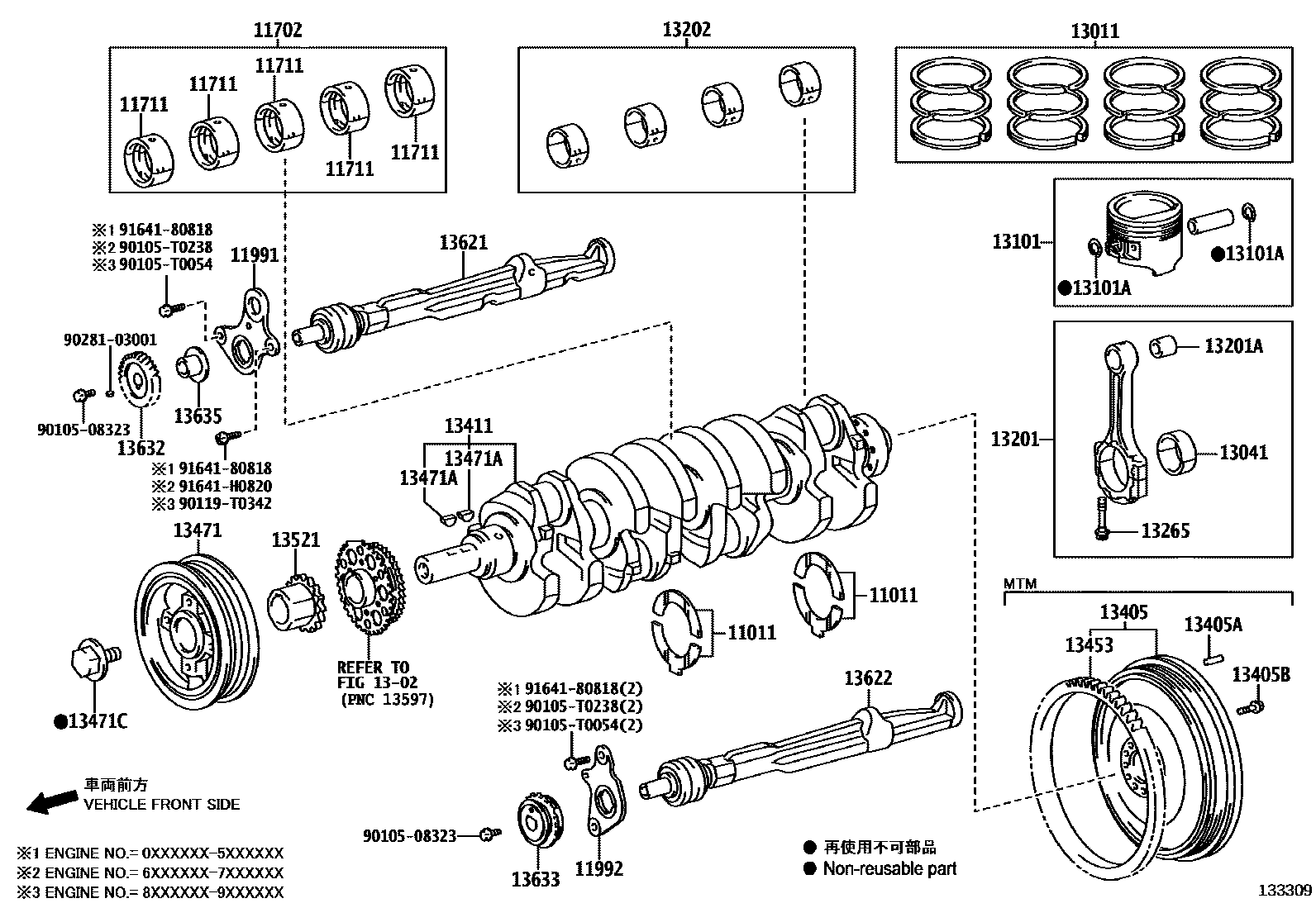

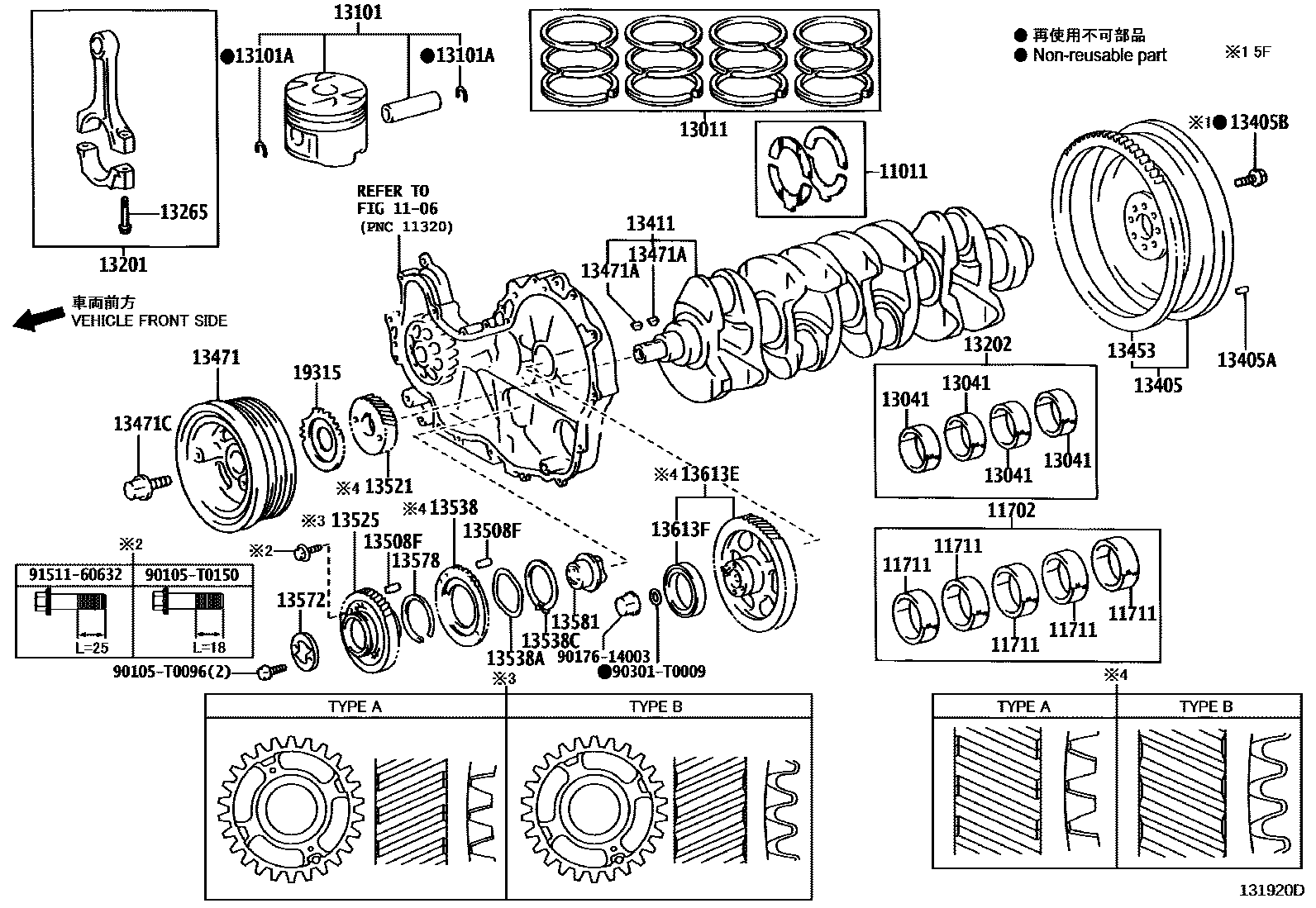

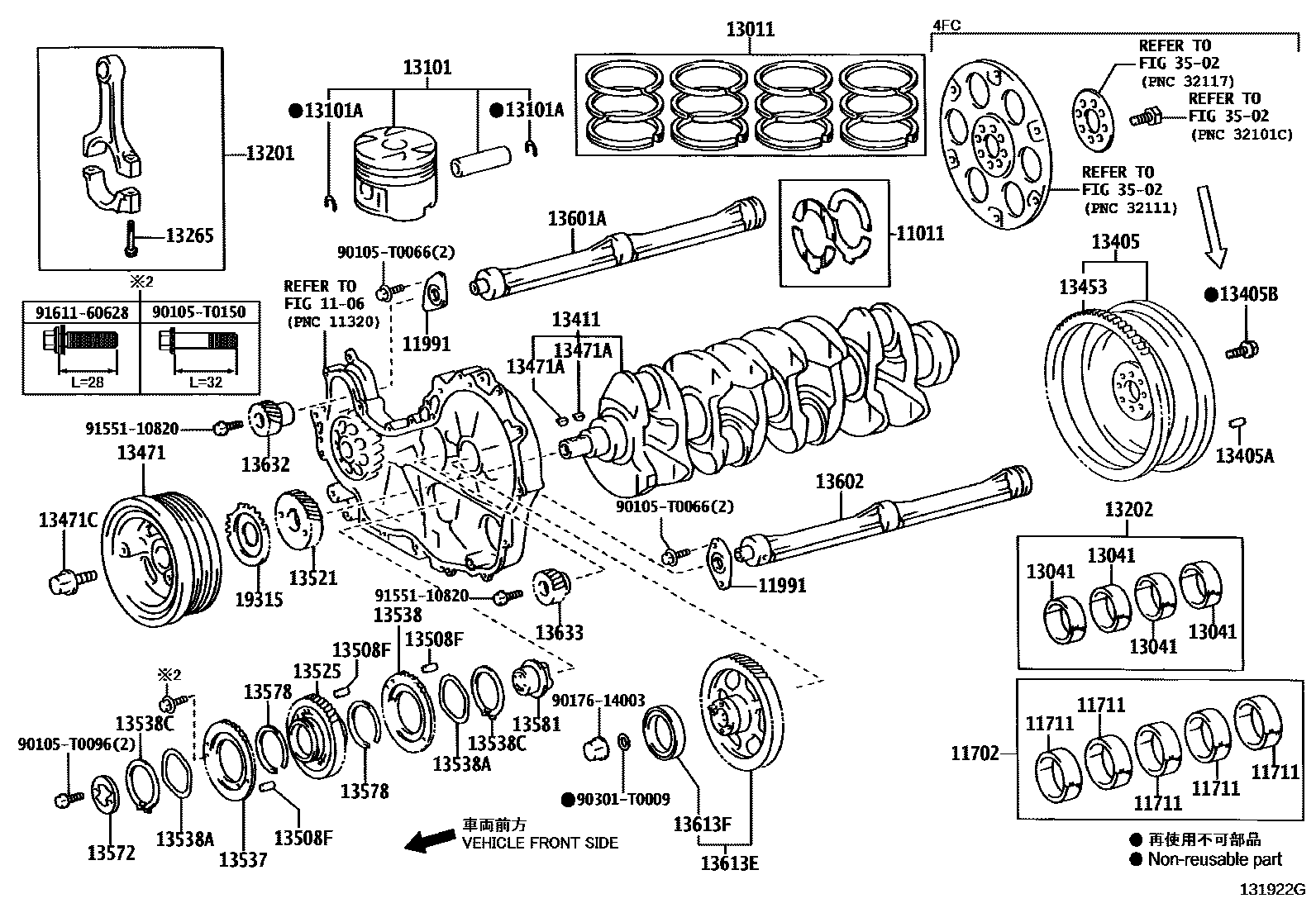

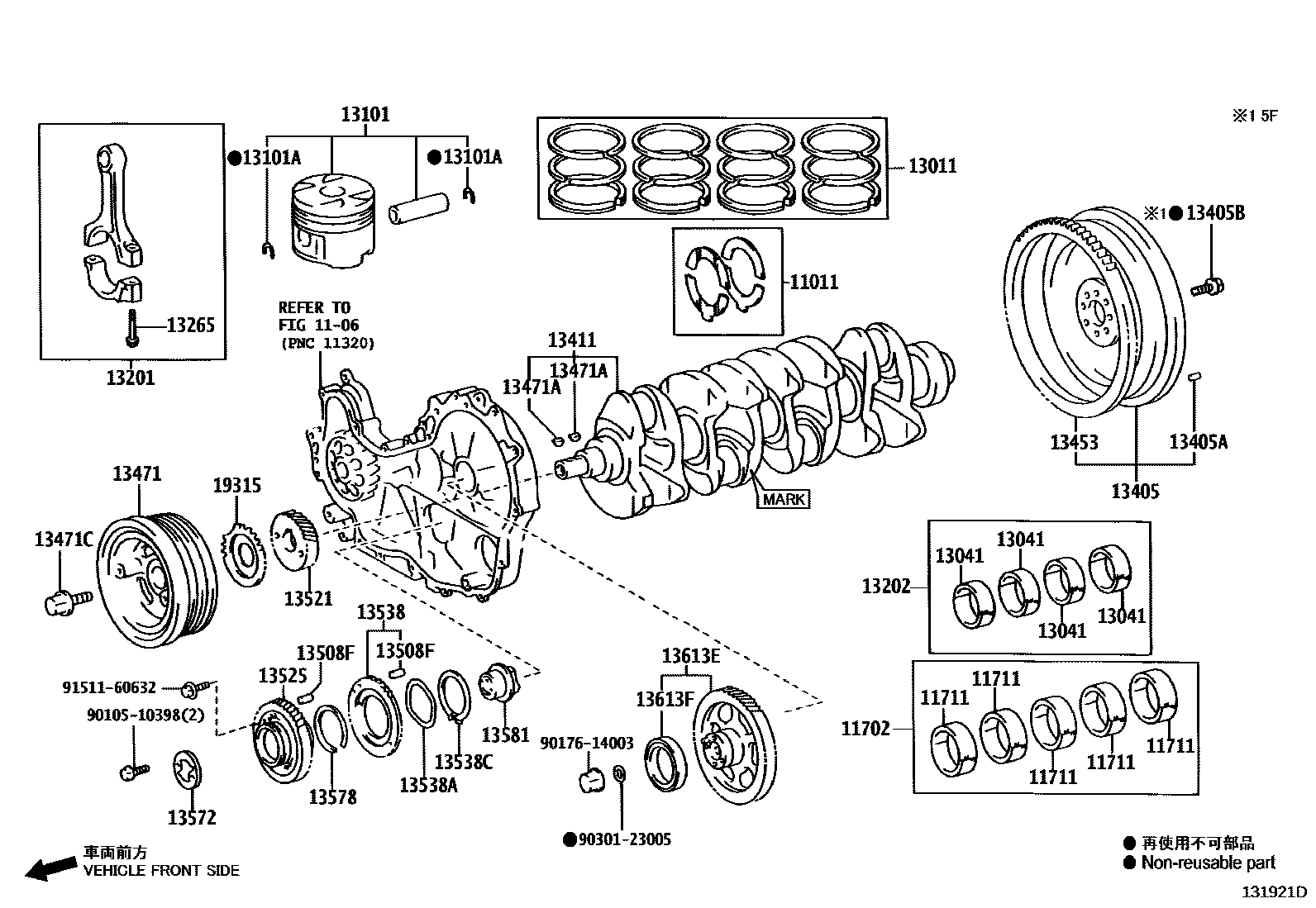

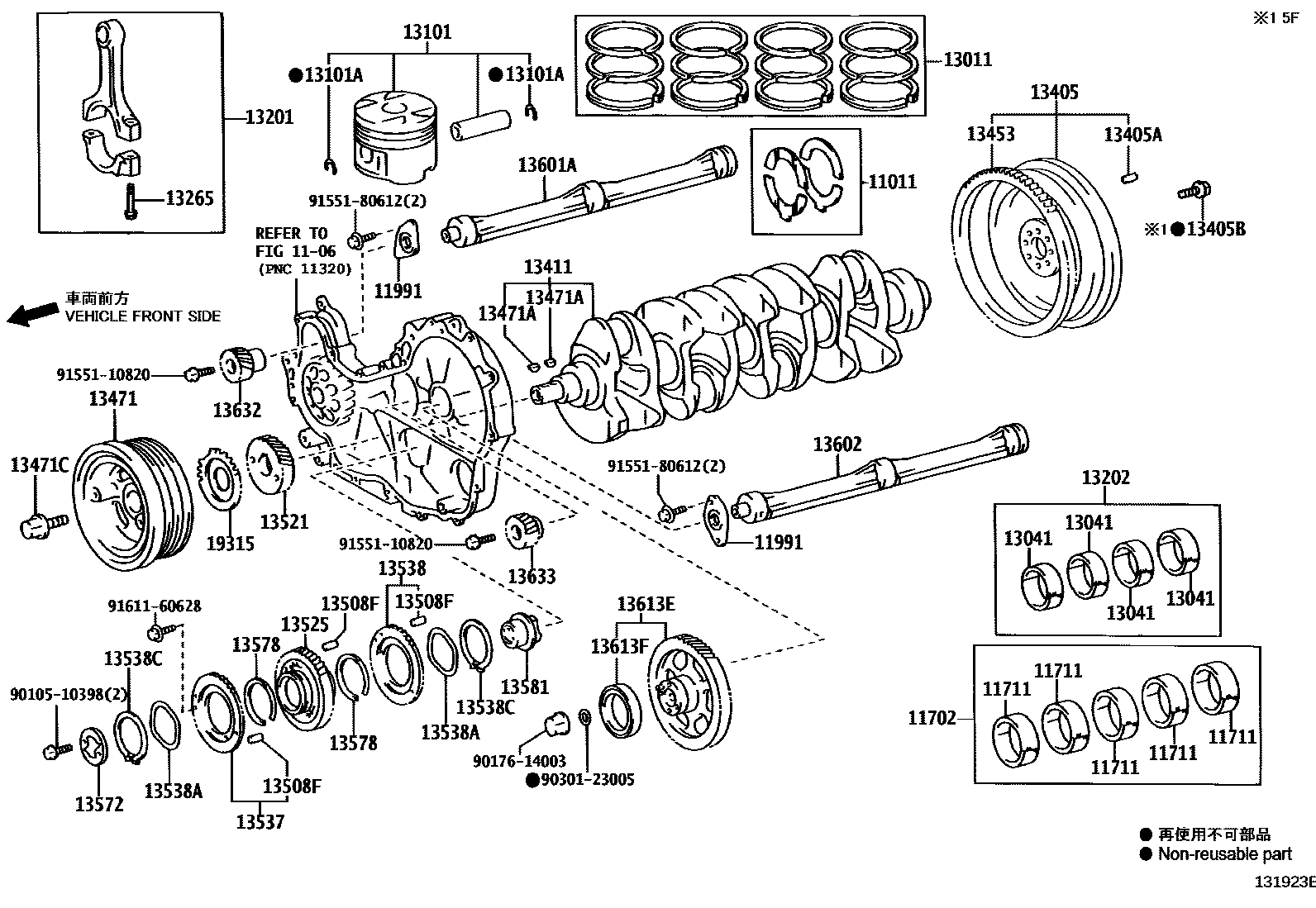

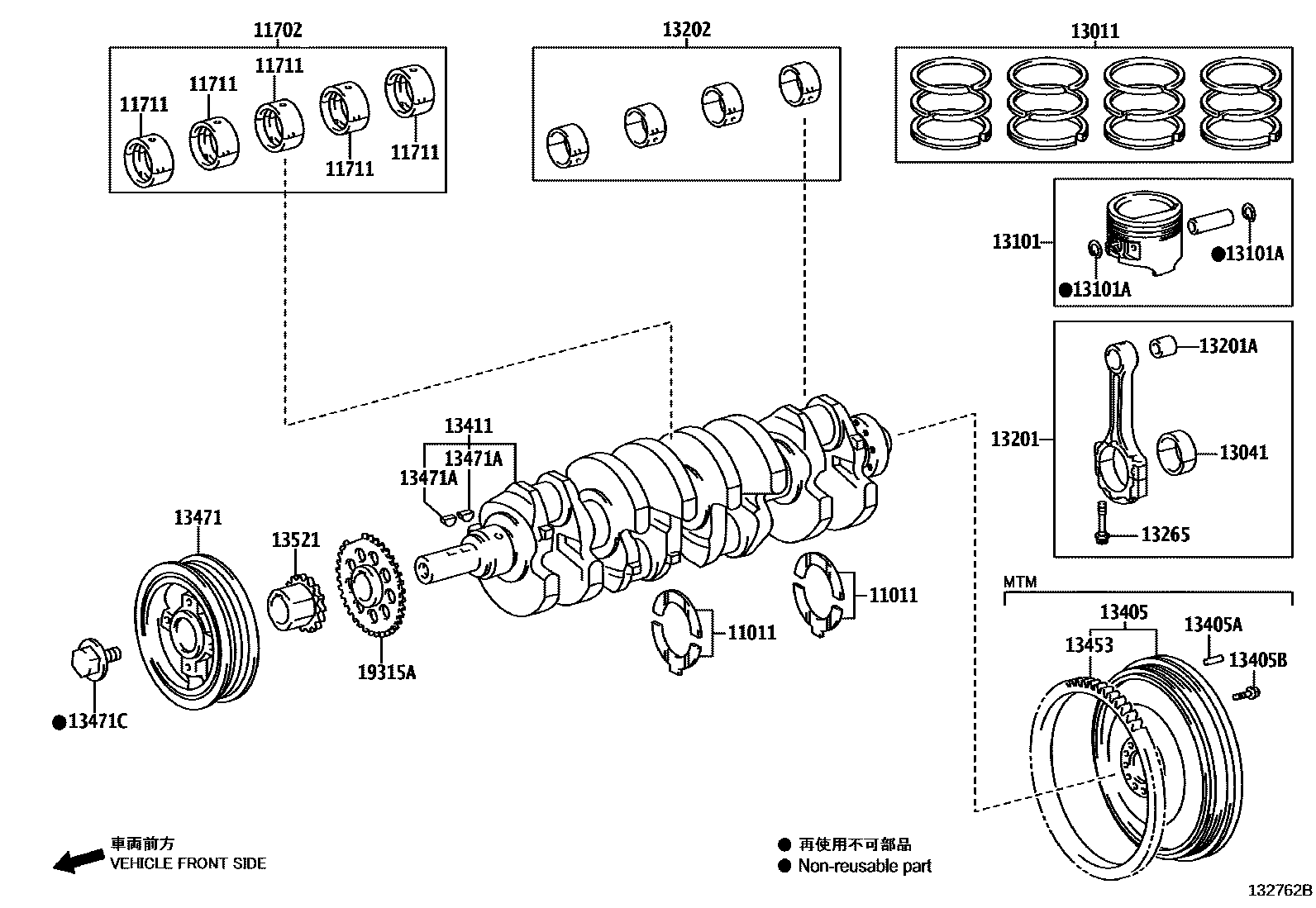

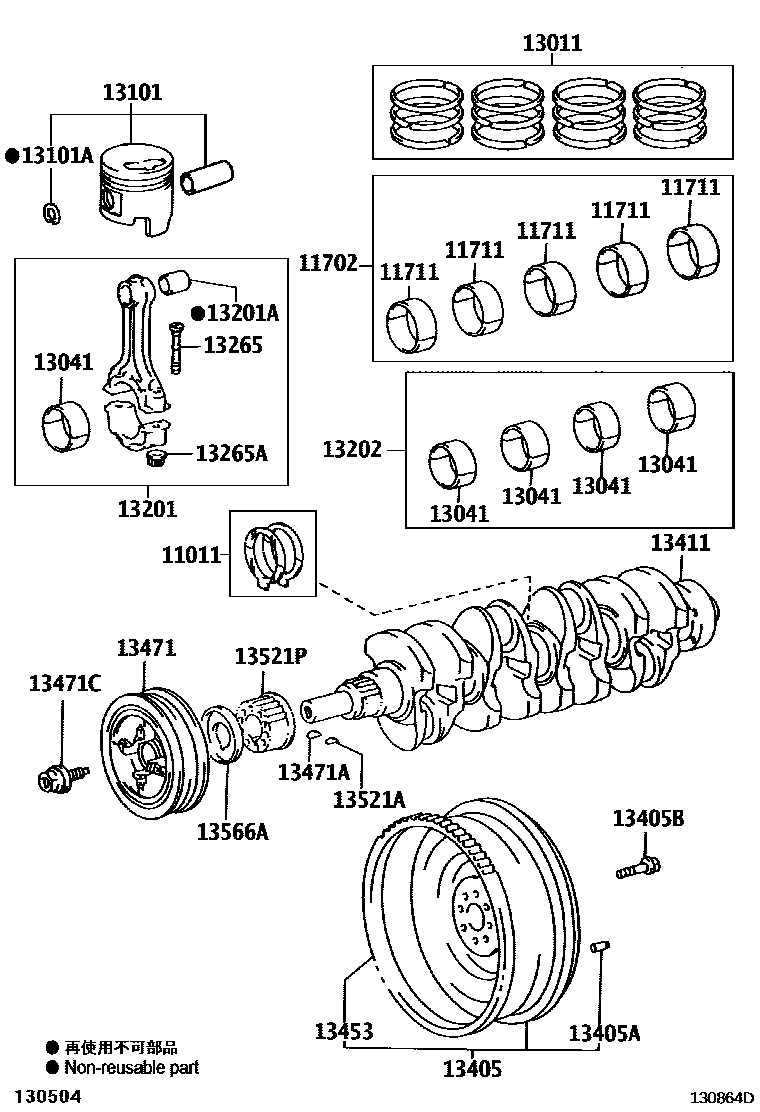

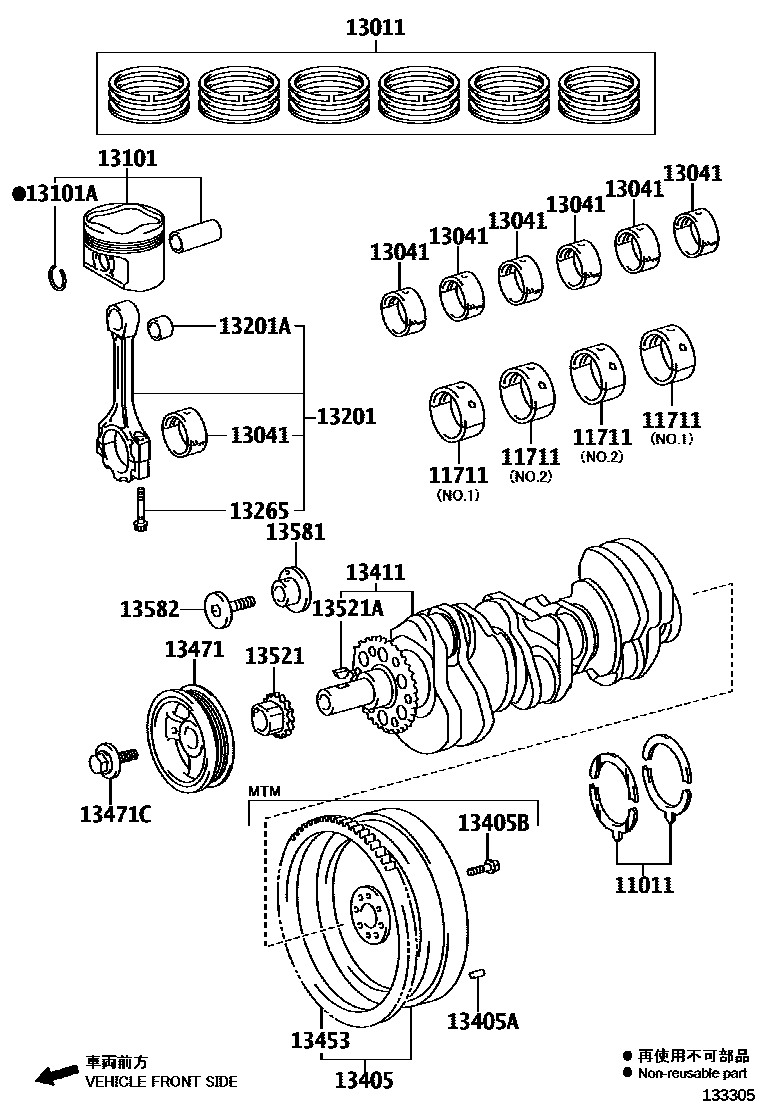

Toyota HILUX Crankshaft & Piston — Figure 1301
Toyota HILUX EPC diagram 1301, Crankshaft & Piston, with 8 images and 45 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-0C010 · 11011-0L020 · 11011-30010 · 11011-31040 · 11011-31070 · 11011-31071 · 11011-54020 · 11011-75020 · 11012-30010 · 11012-54020 · 11013-30010 · 11013-54020 |
| 11702 | crankshaft bearing assembly | 11704-30020 · 11704-54080 · 11704-54081 · 11704-75031 · 11705-30020 · 11705-54080 · 11705-54081 |
| 11991 | Balance shaft thrust washer | 11991-0C010 · 11991-0L010 · 11991-67010 · 11991-75010 |
| 11992 | No. 2 balance shaft thrust washer | 11992-0C010 · 11992-75010 |
| 13011 | Piston ring assembly | 13011-0C010 · 13011-0C030 · 13011-0L020 · 13011-0L030 · 13011-0L040 · 13011-0L050 · 13011-0L070 · 13011-30051 · 13011-30060 · 13011-30080 · 13011-30090 · 13011-30110 · 13011-30150 · 13011-31100 · 13011-31200 · 13011-54130 · 13011-75100 · 13011-75110 · 13011-75120 · 13011-75130 · 13013-30022 · 13013-30030 · 13013-30051 · 13013-30060 · 13013-30080 · 13013-30090 · 13013-30110 · 13013-30120 · 13013-30150 · 13013-54130 · 13013-75100 · 13013-75110 · 13013-75120 · 13013-75130 · 13014-30022 · 13014-30051 · 13014-30090 · 13014-30110 · 13014-30150 · 13015-30022 · 13015-30051 · 13015-30090 · 13015-30110 · 13015-30150 |
| 13101 | Piston sub-assembly with pin | 13101-0C010 · 13101-0C020 · 13101-30081 · 13101-75120 · 13101-75130 · 13103-0L050 · 13103-0L051 · 13103-0L070 · 13103-30030 · 13103-30031 · 13103-30060 · 13103-30070 · 13103-30081 · 13103-30090 · 13103-30102 · 13103-30150 · 13103-54120 · 13103-75120 · 13103-75130 · 13104-30060 · 13104-30090 · 13104-30150 · 13105-30060 · 13105-30090 · 13105-30150 |
| 13101A | Bore snap ring (for piston pin) | 90520-22025 · 90520-37014 · 90521-31001 |
| 13201 | Connecting rod sub-assembly | 13201-09300 · 13201-09301 · 13201-09520 · 13201-09530 · 13201-09670 · 13201-09671 · 13201-0L010 · 13201-0L011 · 13201-0L030 · 13201-0L040 · 13201-0L041 · 13201-30020 · 13201-30030 · 13201-30040 · 13201-30041 · 13201-30050 · 13201-30051 · 13201-39126 · 13201-59106 · 13201-59216 · 13201-79575 · 13201-79585 · 13201-79595 · 13201-79605 · 13201-79615 |
| 13201A | Bushing (for connecting rod small end) | 90999-73115 · 90999-73144 |
| 13202 | Connecting rod bearing assembly | 13204-30020 · 13204-54041 · 13204-54042 · 13204-75040 · 13204-75050 · 13205-30020 · 13205-54041 · 13205-54042 |
| 13265 | Connecting rod bolts | 13265-28010 · 13265-54021 · 13265-67021 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90179-10123 |
| 13405 | Flywheel sub-assembly | 13405-05070 · 13405-0C010 · 13405-0C020 · 13405-0C030 · 13405-0C040 · 13405-0L010 · 13405-0L020 · 13405-0L021 · 13405-0L030 · 13405-0L040 · 13405-0L050 · 13405-0L090 · 13405-0L100 · 13405-30020 · 13405-30030 · 13405-30031 · 13405-31090 · 13405-31091 · 13405-54080 · 13405-67030 · 13405-75050 · 13405-75060 |
| 13405A | Direct sales (for flywheel) | 90250-05121 · 90250-08054 · 90250-10017 · 90250-10192 · 90250-T0008 · 90250-T0010 · 90250-T0013 |
| 13405B | Flywheel fixing bolt | 90105-10294 · 90105-12109 · 90105-13010 · 90105-T0113 · 90910-02116 · 90910-T2004 |
| 13411 | crankshaft | 13401-0C010 · 13401-0C020 · 13401-0C021 · 13401-0L030 · 13401-0L050 · 13401-0L080 · 13401-0L090 · 13401-0L100 · 13401-30010 · 13401-30020 · 13401-30030 · 13401-30040 · 13401-30050 · 13401-30060 · 13401-31010 · 13401-31011 · 13401-54100 · 13401-75010 · 13401-75030 · 13401-75040 |
| 13453 | flywheel ring gear | 13453-05010 · 13453-0C020 · 13453-0C030 · 13453-0L010 · 13453-20010 · 13453-31020 · 13453-54010 · 13453-67030 |
| 13471 | crankshaft pulley | 13408-0C010 · 13408-0C020 · 13408-0C030 · 13408-0C040 · 13408-0L020 · 13408-30010 · 13408-30011 · 13408-54090 · 13408-75040 · 13408-75050 · 13470-31013 · 13470-31014 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05005 · 90280-T0002 · 90280-T0003 · 95161-30516 · 95161-30622 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-16041 · 90109-T0038 · 90119-16004 · 90119-18003 · 90119-T0218 · 90901-19028 |
| 13508F | Direct sales (for idler pulley) | 90250-05027 · 90250-T0011 |
| 13521 | Crankshaft timing gear or sprocket | 13521-0C010 · 13521-0L010 · 13521-0L020 · 13521-31030 · 13521-67020 · 13521-75020 |
| 13521A | Key (for crankshaft timing gear) | 95161-30516 · 95161-30622 |
| 13521P | crankshaft timing pulley | 13521-05010 · 13521-54030 |
| 13525 | No. 1 idler pulley | 13508-0L010 · 13508-0L020 · 13508-0L030 · 13508-30011 · 13508-67011 |
| 13537 | No.1 auxiliary idler pulley | 13537-0L010 · 13537-67900 |
| 13538 | No. 2 auxiliary idler pulley | 13538-0L010 · 13538-0L020 · 13538-67900 |
| 13538A | Wave washer | 90206-69001 · 90206-T0001 |
| 13538C | Shaft snap ring | 90520-58002 · 90520-T0032 |
| 13566A | timing belt guide | 13566-05010 · 13566-54040 |
| 13572 | Idler thrust plate | 13572-0L010 · 13572-67041 |
| 13578 | Idler spring | 13578-0L010 · 13578-67010 |
| 13581 | No. 1 idler shaft | 13581-0L010 · 13581-31010 · 13581-31030 · 13581-67041 |
| 13582 | No. 2 idler shaft | 13582-31010 |
| 13601A | No. 1 balance shaft sub-assembly | 13601-0L010 · 13601-0L020 · 13601-67020 |
| 13602 | No. 2 balance shaft sub-assembly | 13602-0L010 · 13602-0L020 · 13602-67020 |
| 13613E | Driving gear | 13603-0L010 · 13603-0L020 · 13603-30020 |
| 13613F | Radial ball bearing | 90363-67001 · 90363-T0013 |
| 13621 | No. 1 balance shaft | 13621-0C010 · 13621-75020 |
| 13622 | No. 2 balance shaft | 13622-0C010 · 13622-75020 |
| 13632 | No. 1 balance shaft driven gear | 13632-0C010 · 13632-0L010 · 13632-67010 · 13632-75010 |
| 13633 | No. 2 balance shaft driven gear | 13633-0L010 · 13633-67010 · 13633-75010 |
| 13635 | balance shaft thrust spacer | 13635-0C010 · 13635-75010 |
| 19315 | No. 1 crankshaft angle signal plate | 19315-0L010 · 19315-30010 |
| 19315A | crankshaft position sensor rotor | 19315-0C010 · 19315-75020 |
