Toyota HILUX 仪表 — Figure 8301

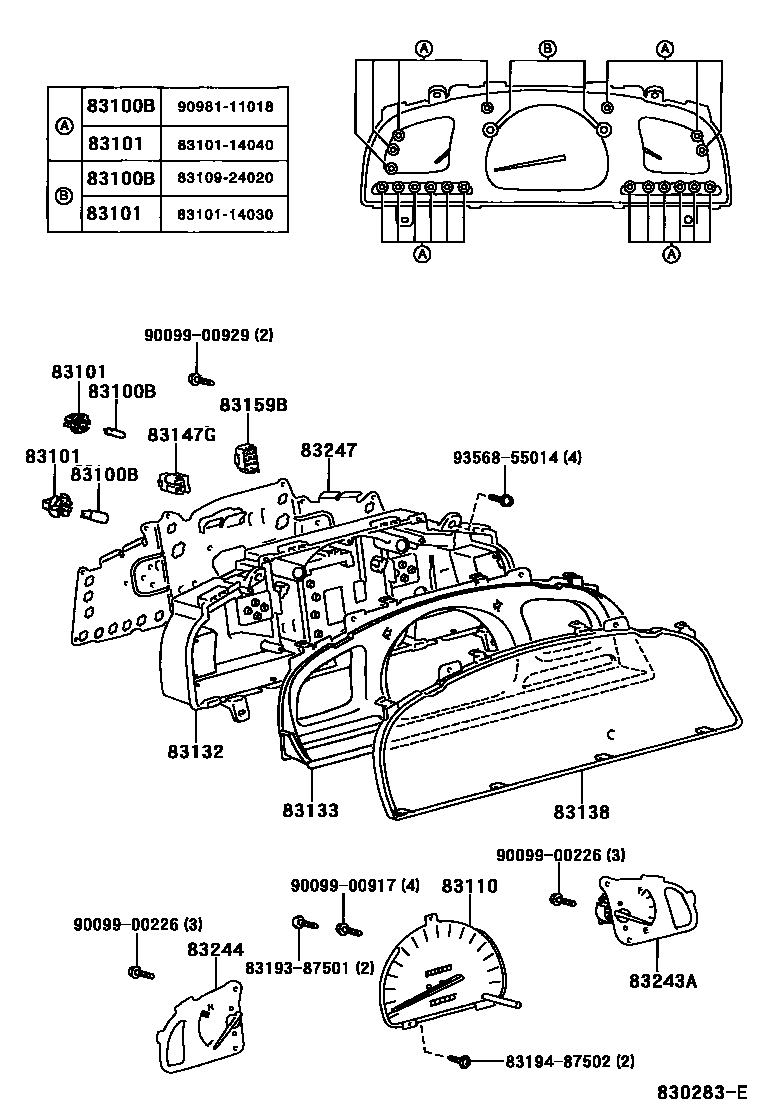

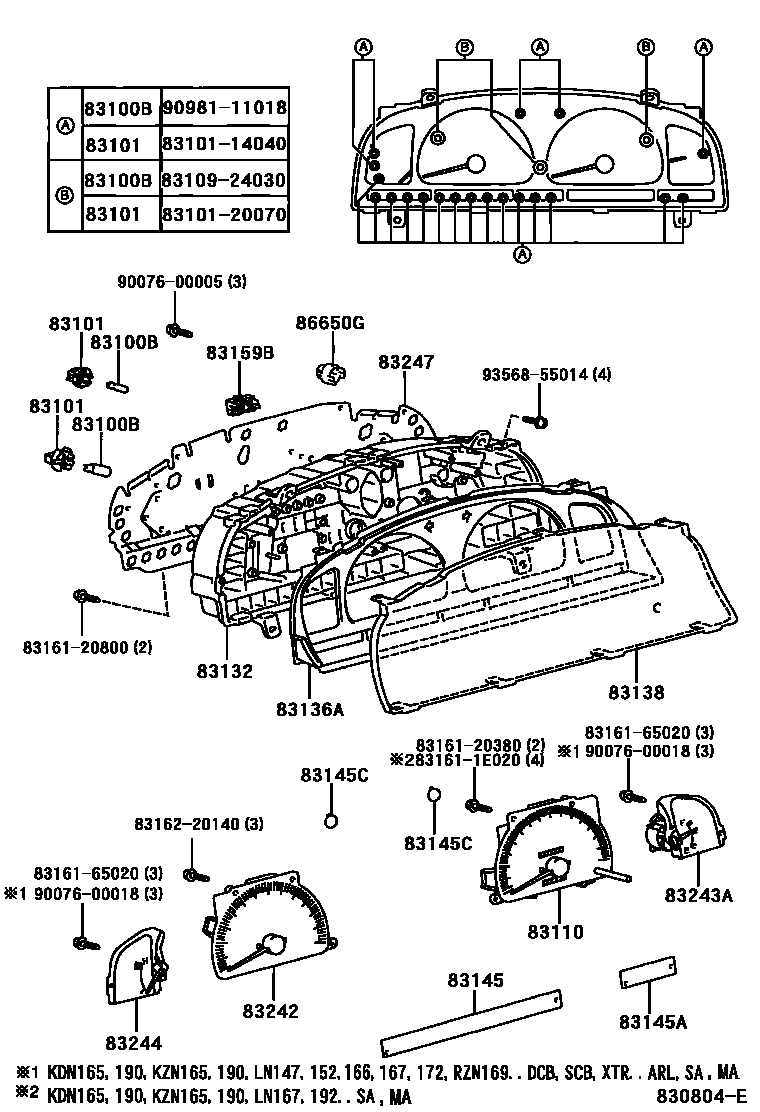

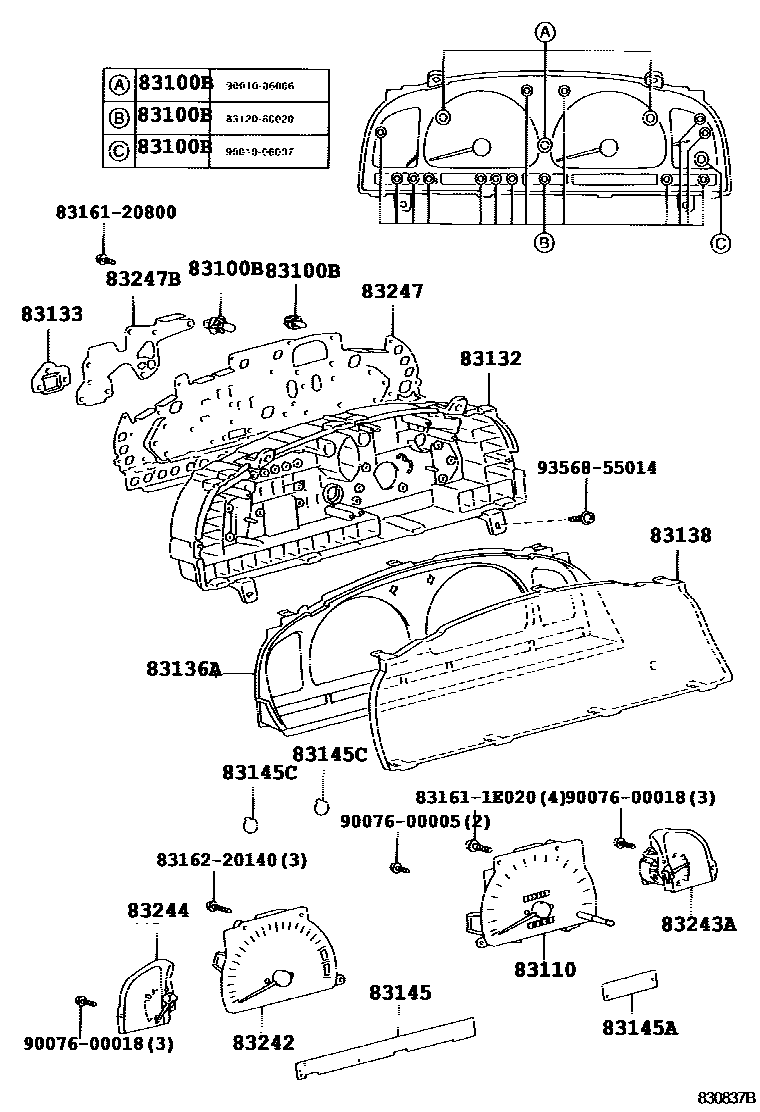

Toyota HILUX EPC diagram 8301, 仪表, with 7 images and 23 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-24020 · 83109-24030 · 83120-60020 · 90010-06006 · 90010-06007 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20070 |
| 83110 | Speedometer assembly | 83220-04060 · 83220-04070 · 83220-04200 · 83220-04210 · 83220-35080 · 83220-35081 · 83220-35090 · 83220-35091 · 83220-35100 · 83220-35101 · 83220-35120 · 83220-35121 · 83220-35150 · 83220-35151 · 83220-35160 · 83220-35161 · 83220-35180 · 83220-35181 · 83220-35190 · 83220-35191 · 83220-35220 · 83220-35230 · 83220-35240 · 83220-35250 · 83220-35260 · 83220-35270 · 83220-35280 · 83220-35290 · 83220-35300 · 83220-35310 · 83220-35321 · 83220-35331 · 83220-35400 · 83220-35401 · 83220-35500 · 83220-35510 · 83220-35520 · 83220-35530 · 83220-35531 · 83220-35540 · 83220-35560 · 83220-35570 · 83220-35580 · 83220-35581 · 83220-35620 · 83220-35630 · 83220-35640 · 83220-35650 · 83220-35651 · 83220-35670 · 83220-35680 · 83220-35700 · 83220-35710 · 83220-35711 · 83220-35720 · 83220-35730 · 83220-35750 · 83220-35760 · 83220-35780 · 83220-35781 · 83220-35800 |
| 83132 | Instrument cluster housing | 83841-35021 · 83841-35380 · 83841-35390 · 83841-35400 · 83841-35420 · 83841-35440 · 83841-35470 · 83841-35480 · 83841-35490 · 83841-35580 · 83841-35820 · 83841-3D180 · 83841-3D720 · 83841-3G190 |
| 83133 | Combined instrument panel No. 1 | 83811-35031 · 83811-35380 |
| 83136A | Instrument combination cover | 83851-35580 |
| 83138 | speedometer glass | 83852-35020 · 83852-35380 · 83852-35400 · 83852-35580 |
| 83145 | Instrument No. 1 lampshade | 83831-35580 · 83831-35590 · 83831-35700 · 83831-35710 · 83831-35800 · 83831-3G370 · 83831-3G660 |
| 83145A | Instrument No. 2 lampshade | 83831-35600 · 83832-35580 |
| 83145C | Instrument No. 4 lampshade | 83833-26010 |
| 83147G | Instrument combination connector | 83147-28010 |
| 83159B | Instrument relay assembly | 83159-22370 |
| 83180 | Speed detector assembly | 83180-30011 · 83180-35020 · 83180-60080 |
| 83181A | speedometer sensor | 83181-12020 · 83181-35040 · 83181-35070 |
| 83181B | O-ring (for speedometer sensor) | 90301-18004 · 90301-18018 · 96711-24030 |
| 83242 | Engine tachometer assembly | 83881-35580 · 83881-35710 · 83881-35720 · 83881-35800 · 83881-3D521 · 83881-3D640 · 83881-3G030 · 83881-3G150 · 83881-3G190 · 83881-3G200 · 83881-3G370 |
| 83243A | Fuel gauge sub-assembly | 83882-35380 · 83882-35580 · 83882-35600 · 83882-35660 · 83882-35820 · 83882-35821 · 83882-3D110 · 83882-3D750 · 83882-3D810 · 83882-3G030 · 83882-3G120 |
| 83244 | Water temperature meter sub-assembly | 83883-35380 · 83883-35410 · 83883-35411 · 83883-35500 · 83883-35501 · 83883-35580 · 83883-35600 · 83883-35640 · 83883-35820 · 83883-35821 · 83883-3D090 · 83883-3D110 · 83883-3D750 · 83883-3D780 · 83883-3D810 · 83883-3D860 · 83883-3G030 · 83883-3G050 · 83883-3G060 |
| 83247 | Instrument circuit board | 83861-35430 · 83861-35440 · 83861-35480 · 83861-35530 · 83861-35600 · 83861-35640 · 83861-35660 · 83861-35720 · 83861-35760 · 83861-35800 · 83861-35810 · 83861-35830 · 83861-35850 · 83861-3D460 · 83861-3D640 · 83861-3D720 · 83861-3G050 · 83861-3G080 · 83861-3G100 · 83861-3G120 · 83861-3G150 · 83861-3G180 · 83861-3G190 · 83861-3G210 · 83861-3G220 · 83861-3G240 · 83861-3G350 · 83861-3G360 · 83861-3G370 · 83861-3G660 |
| 83247B | No. 2 instrument circuit board | 83862-35031 |

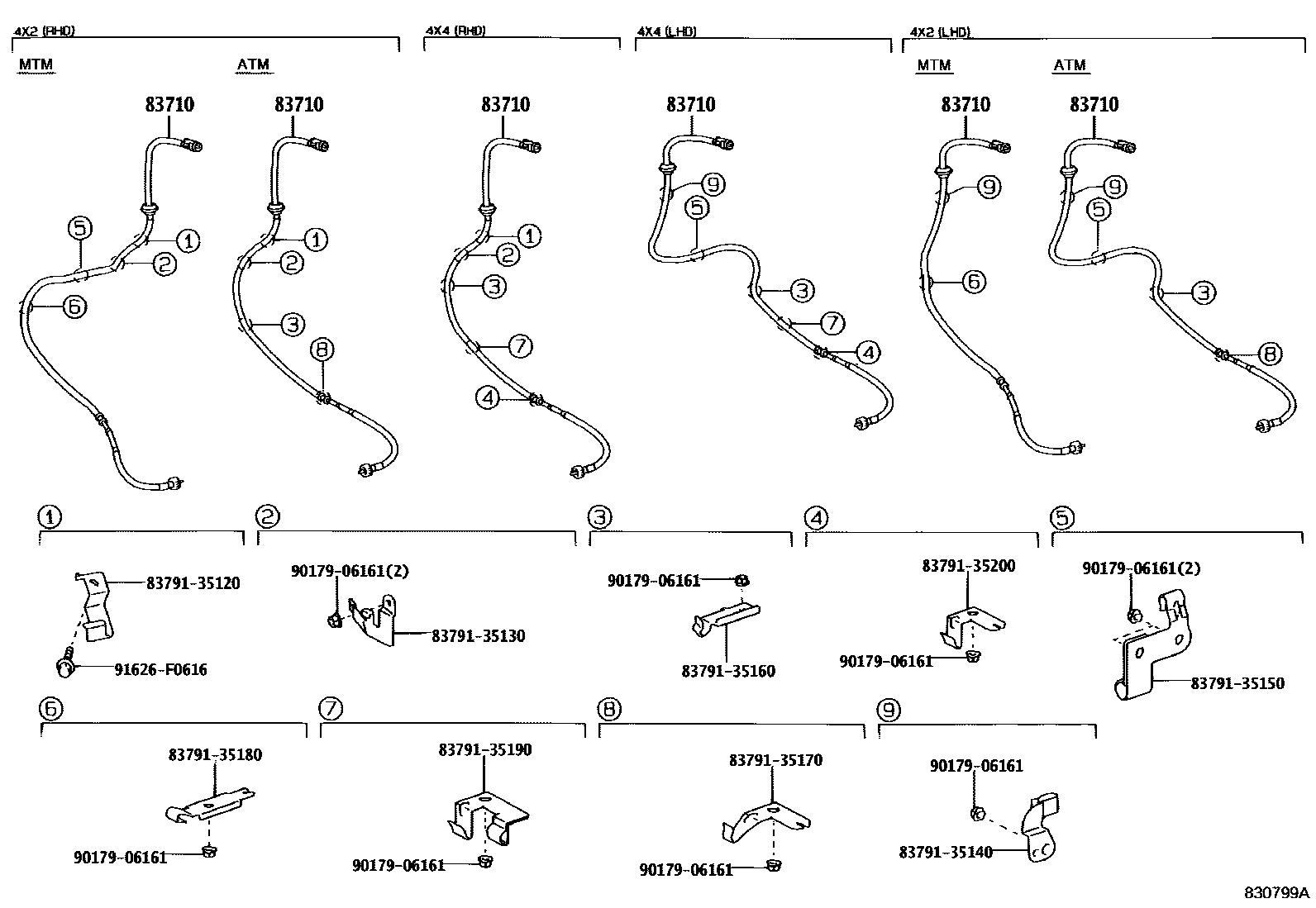

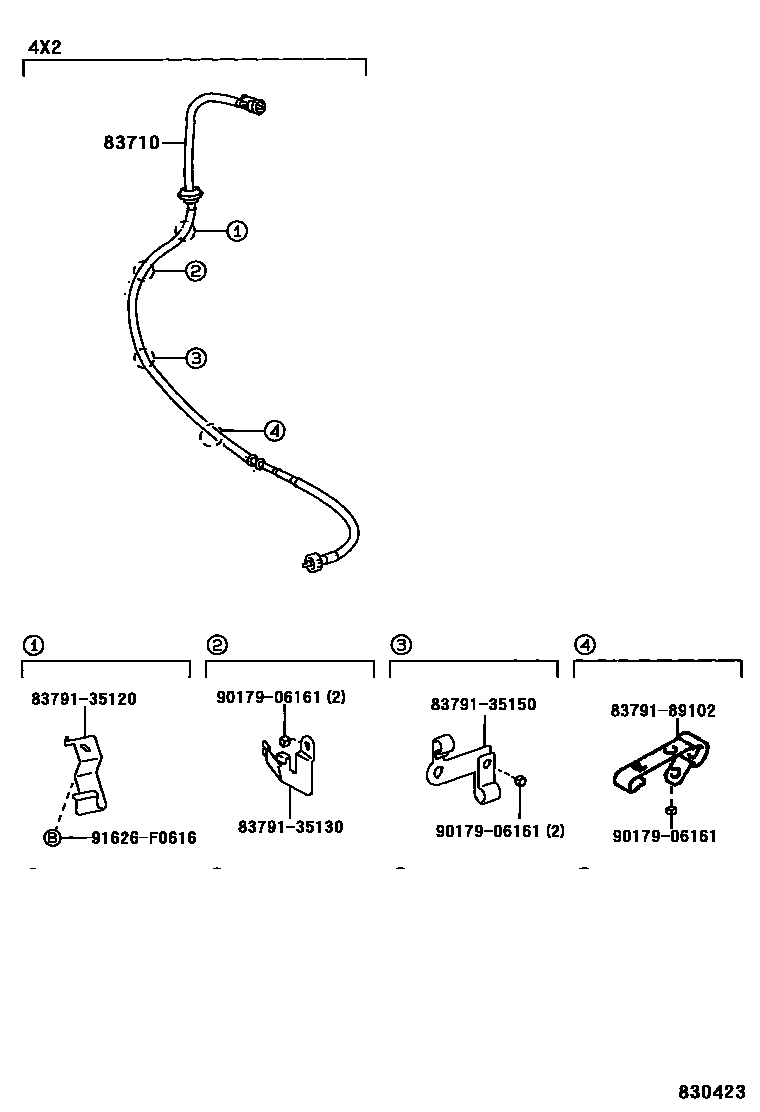

| 83710 | No. 1 speedometer transmission cable assembly | 83710-35530 · 83710-35540 · 83710-35550 · 83710-35570 · 83710-35590 · 83710-35600 · 83710-35610 · 83710-35620 · 83710-35630 · 83710-35640 · 83710-35650 · 83710-35660 · 83710-35670 · 83710-35690 · 83710-35700 · 83710-35710 · 83710-35720 · 83710-35730 · 83710-35740 · 83710-35760 · 83710-35770 · 83710-35780 |
| 83910 | clock assembly | 83910-04020 · 83910-26020 |
| 86650G | Buzzer assembly | 83248-20010 |
