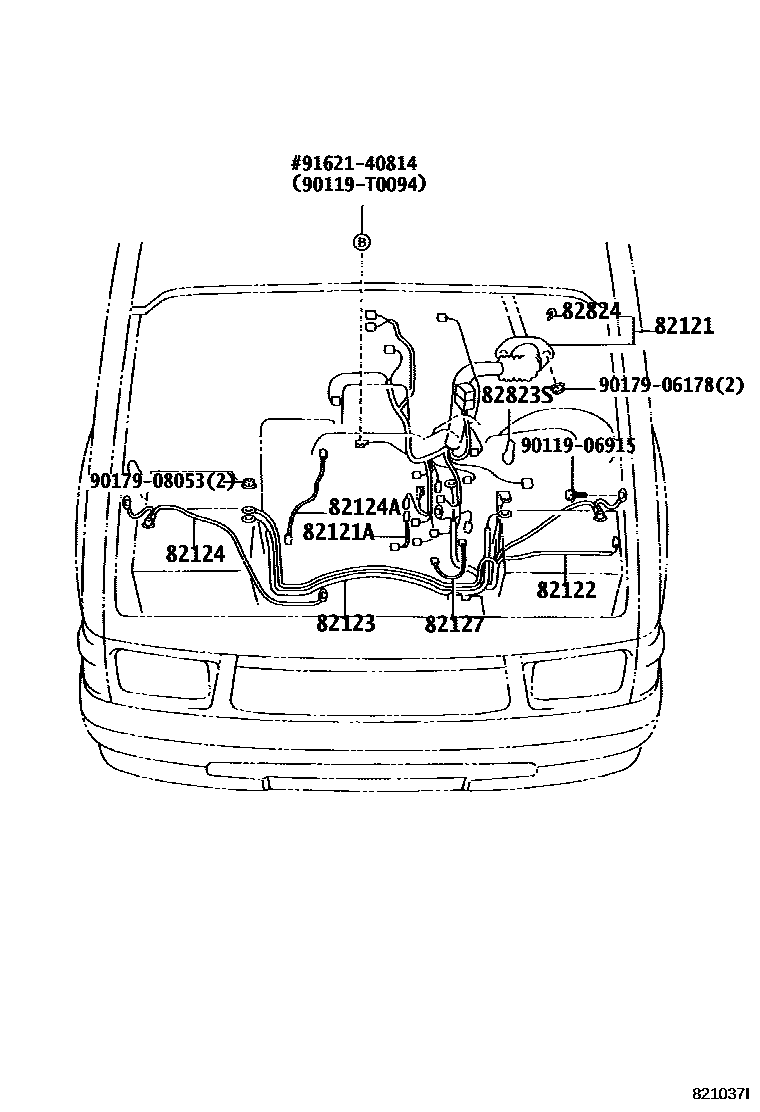

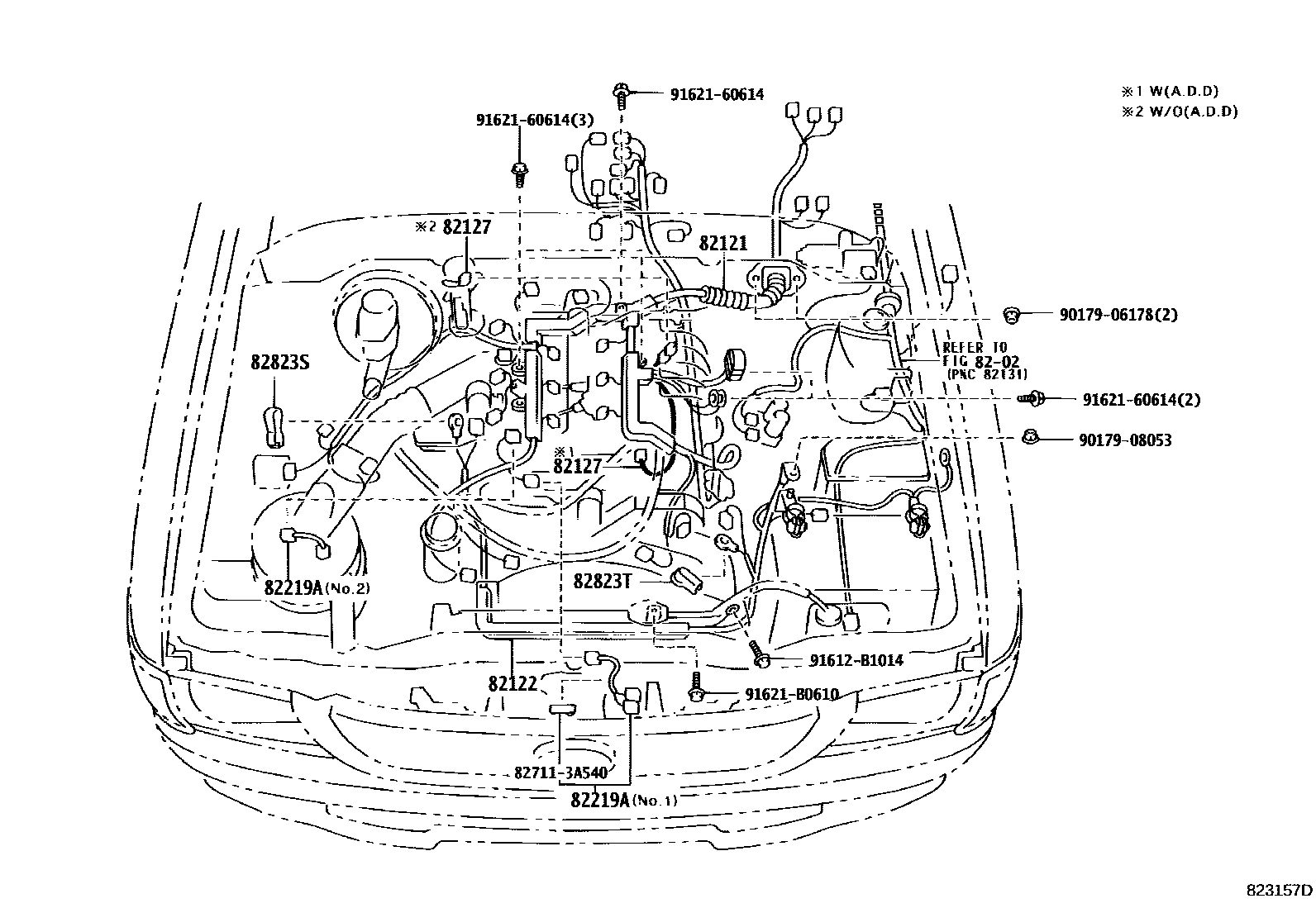

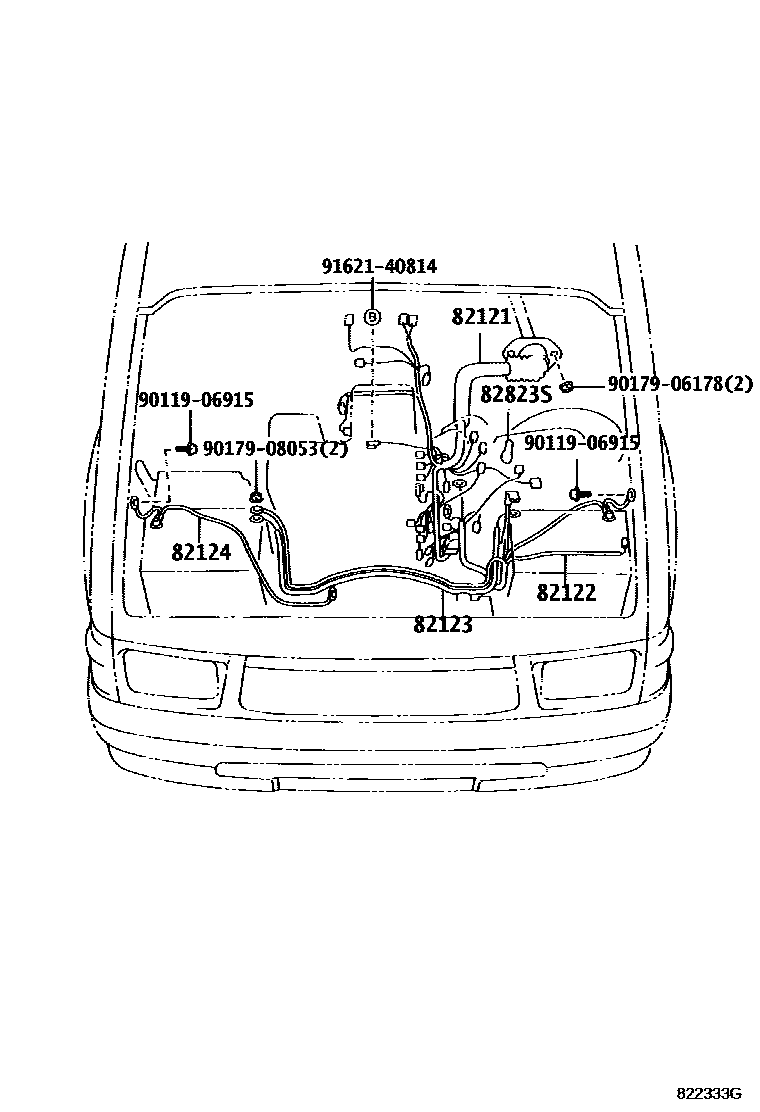

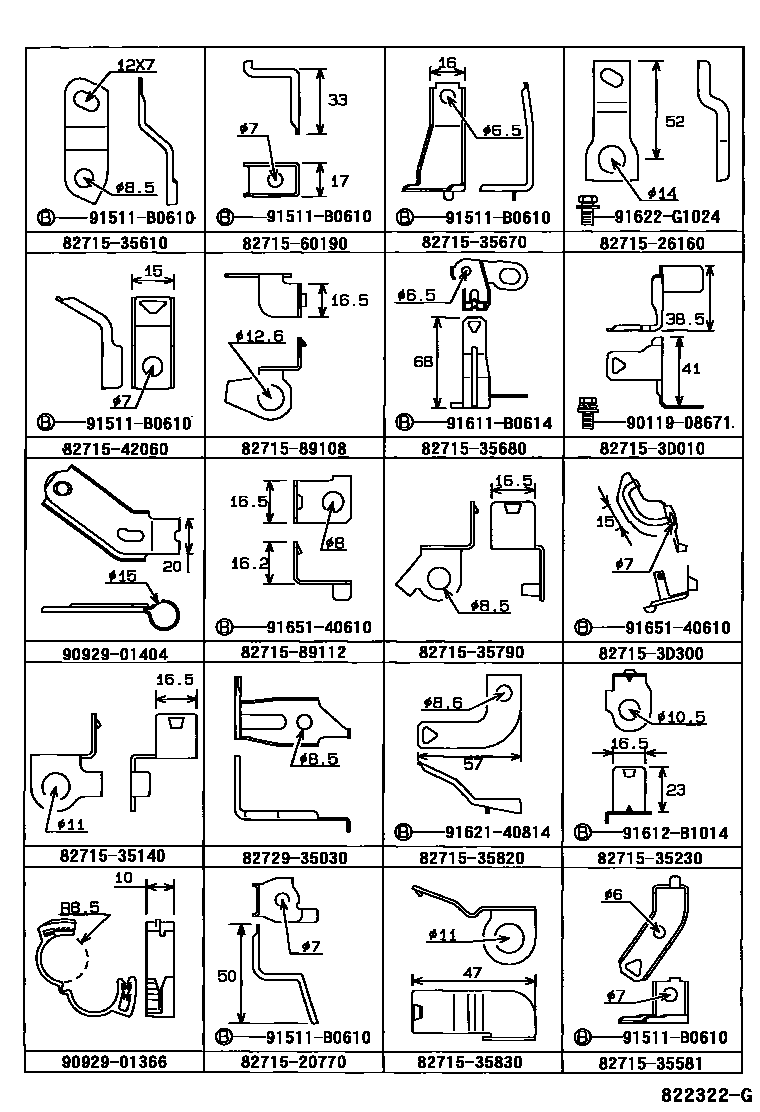

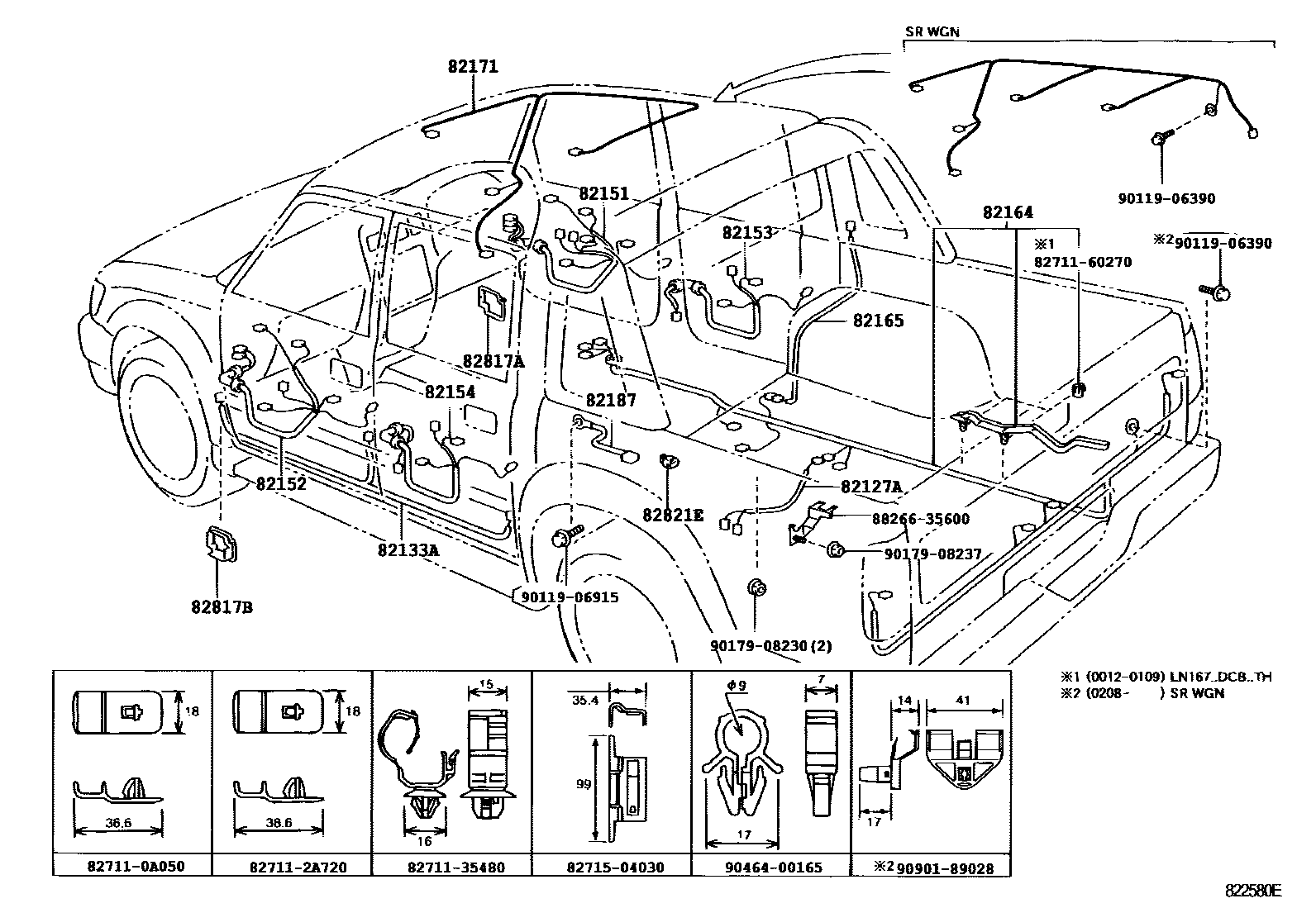

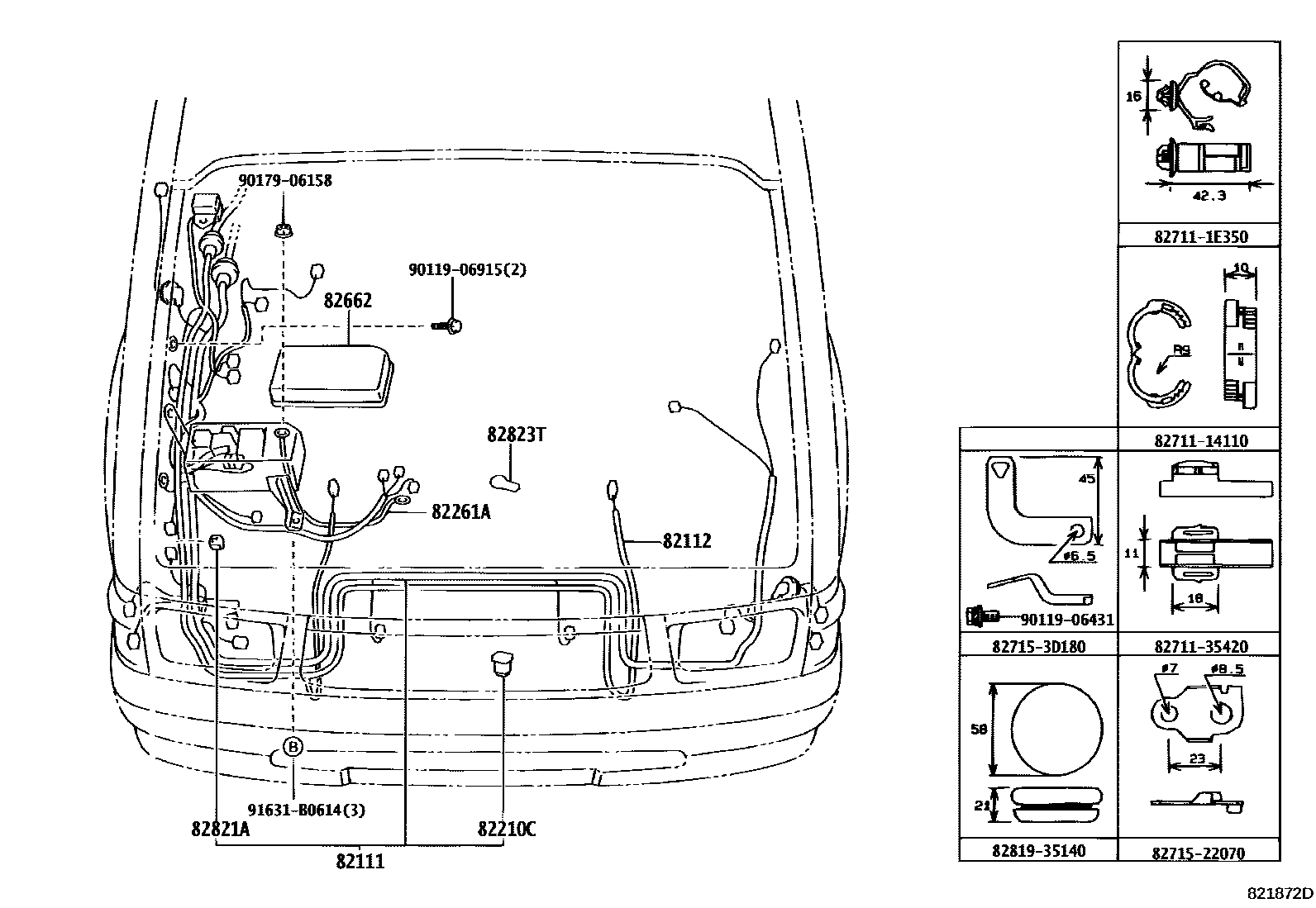

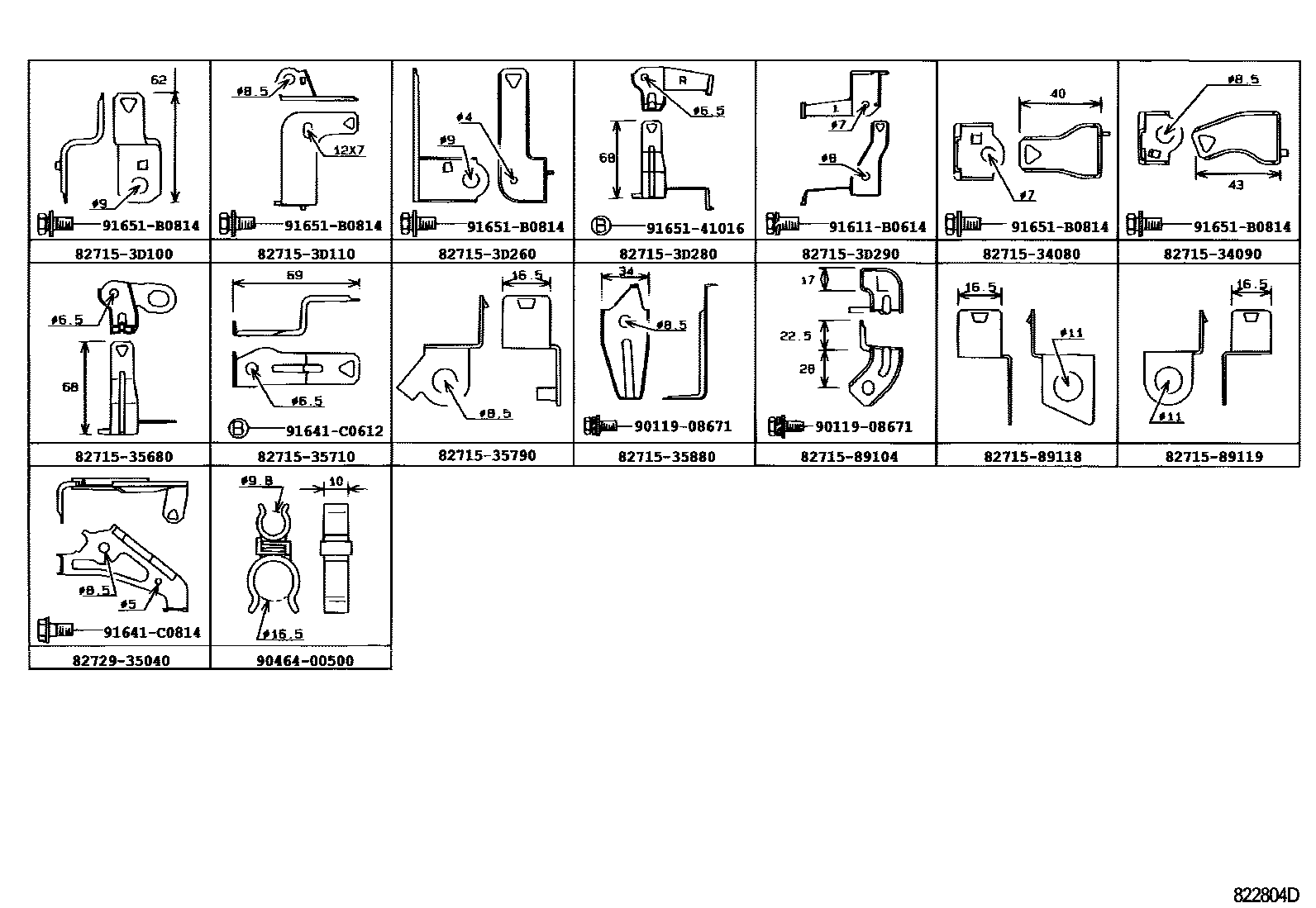

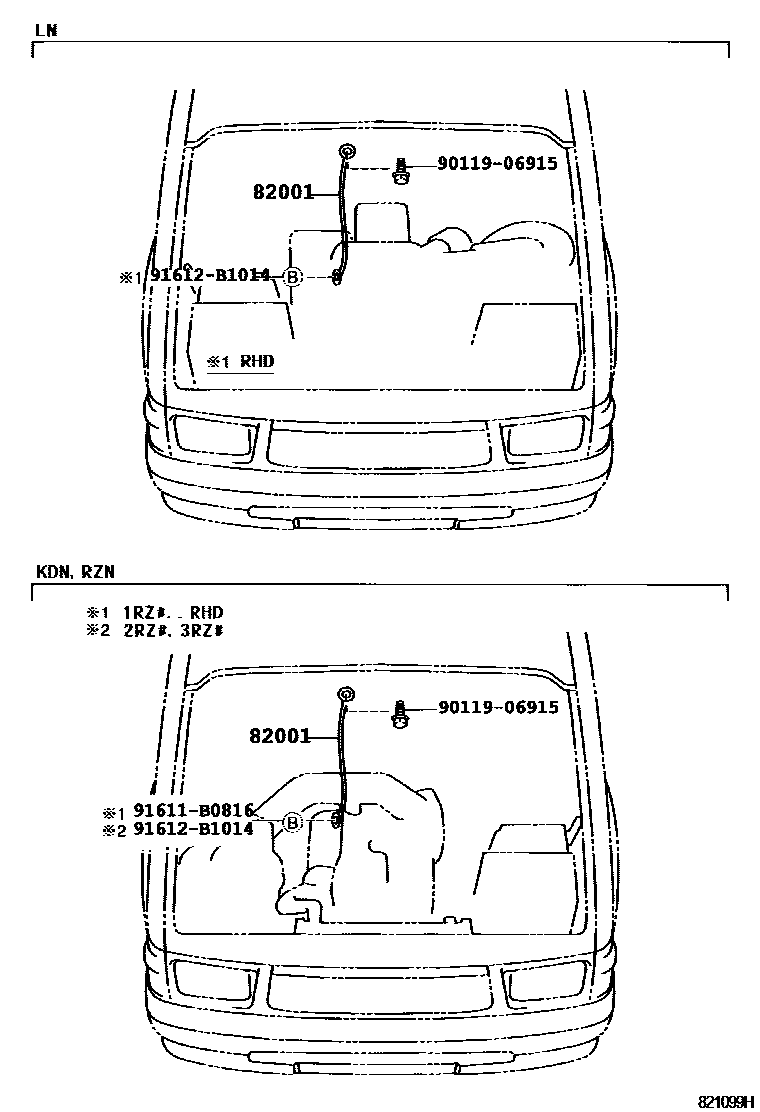

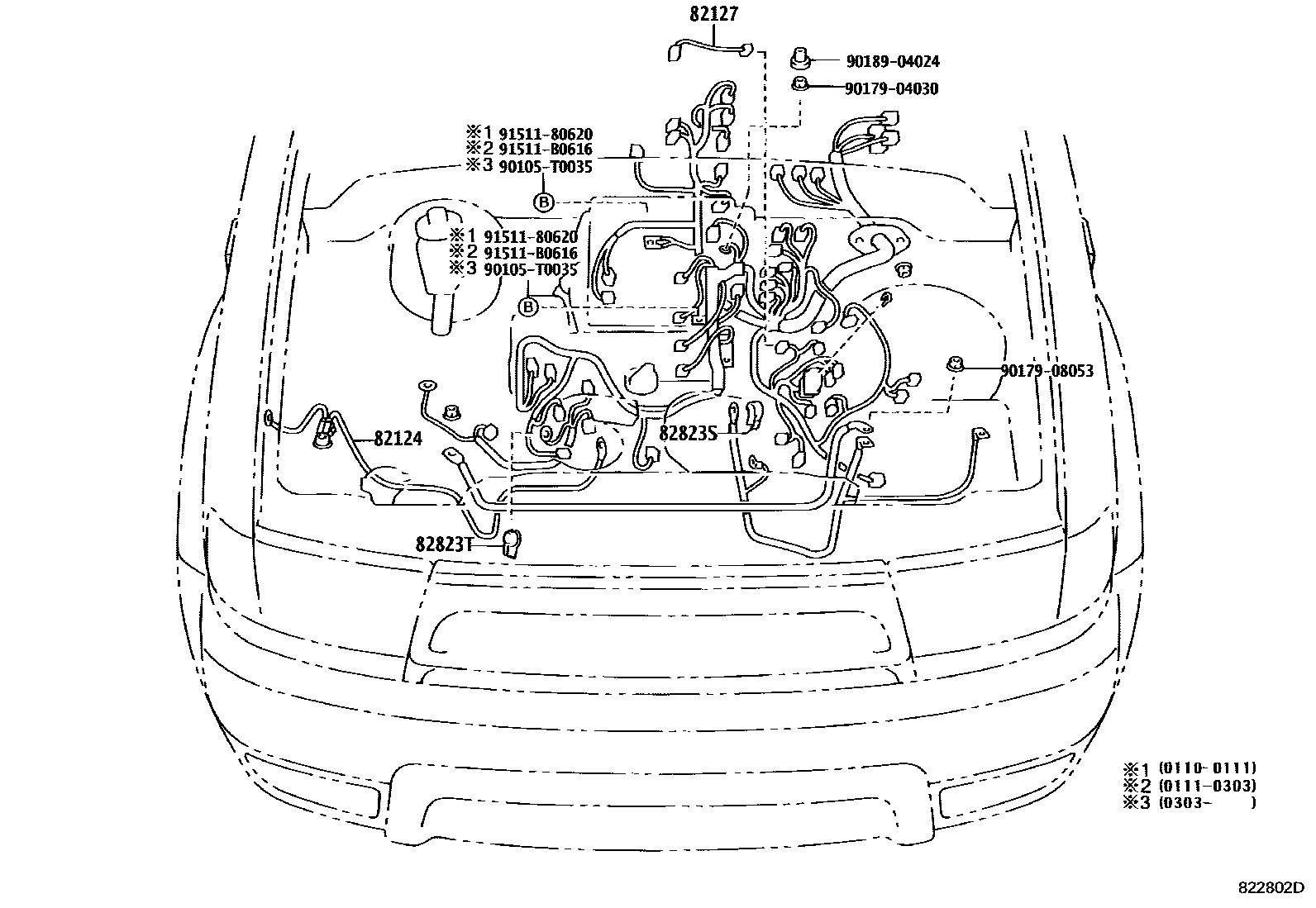

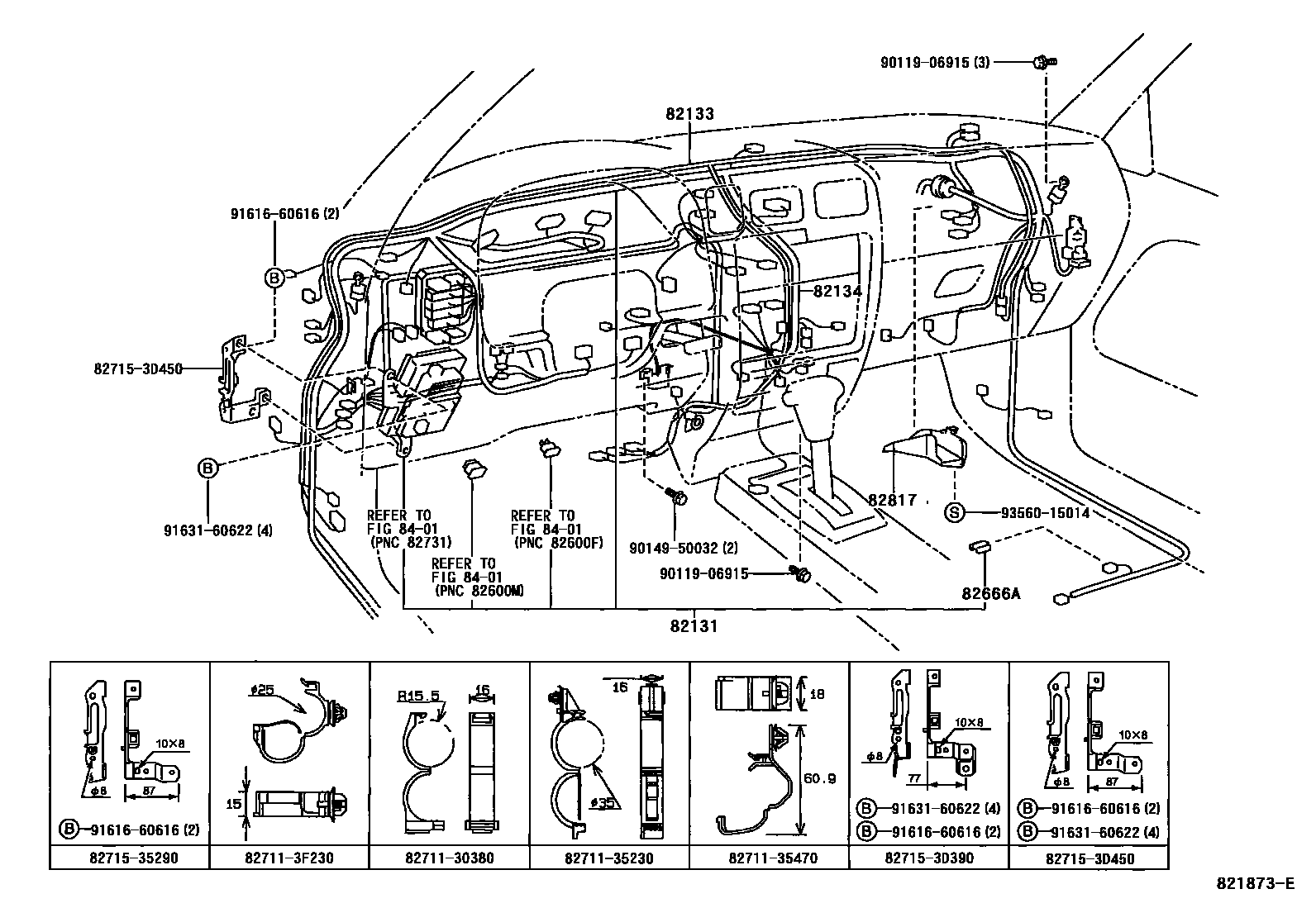

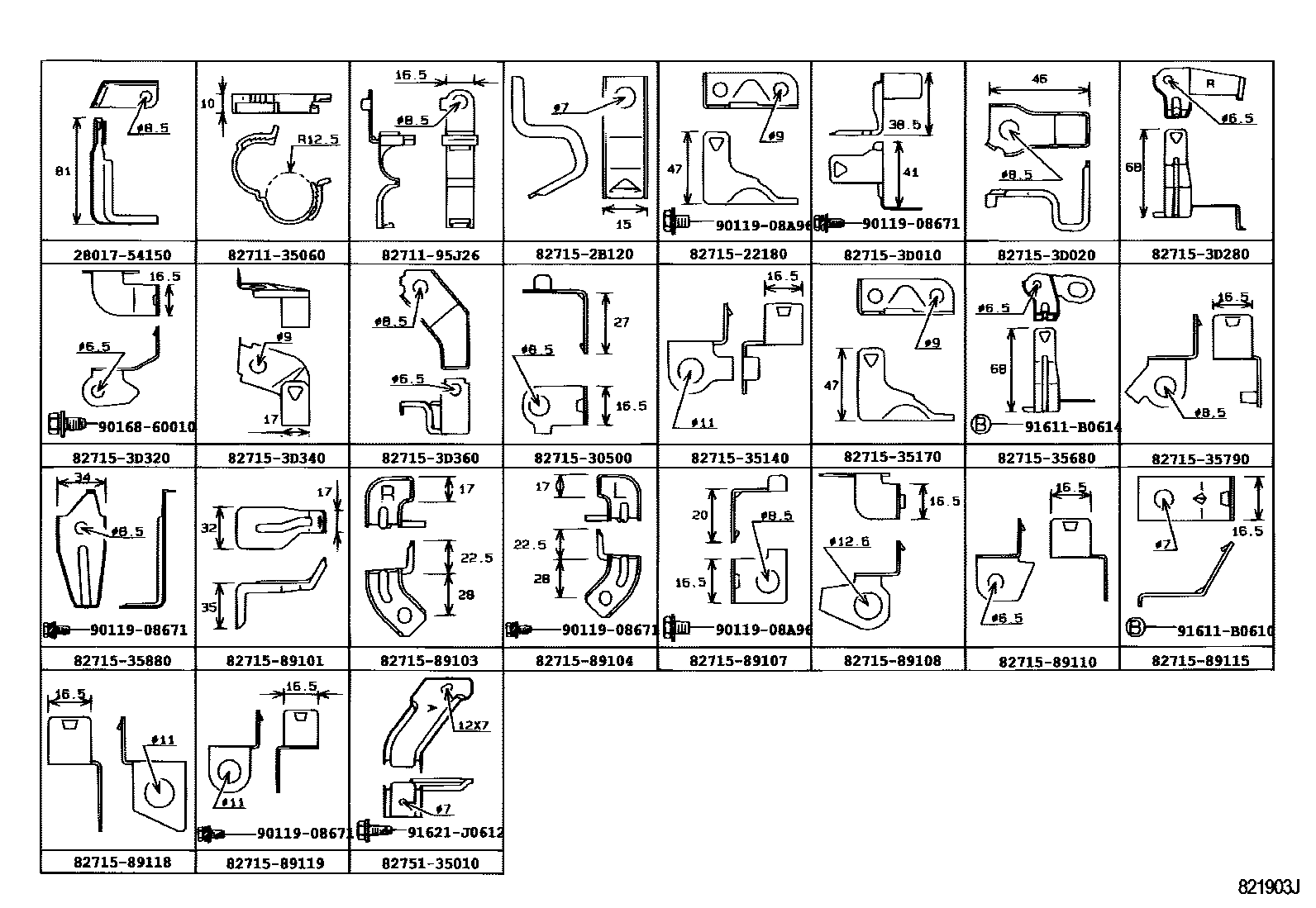

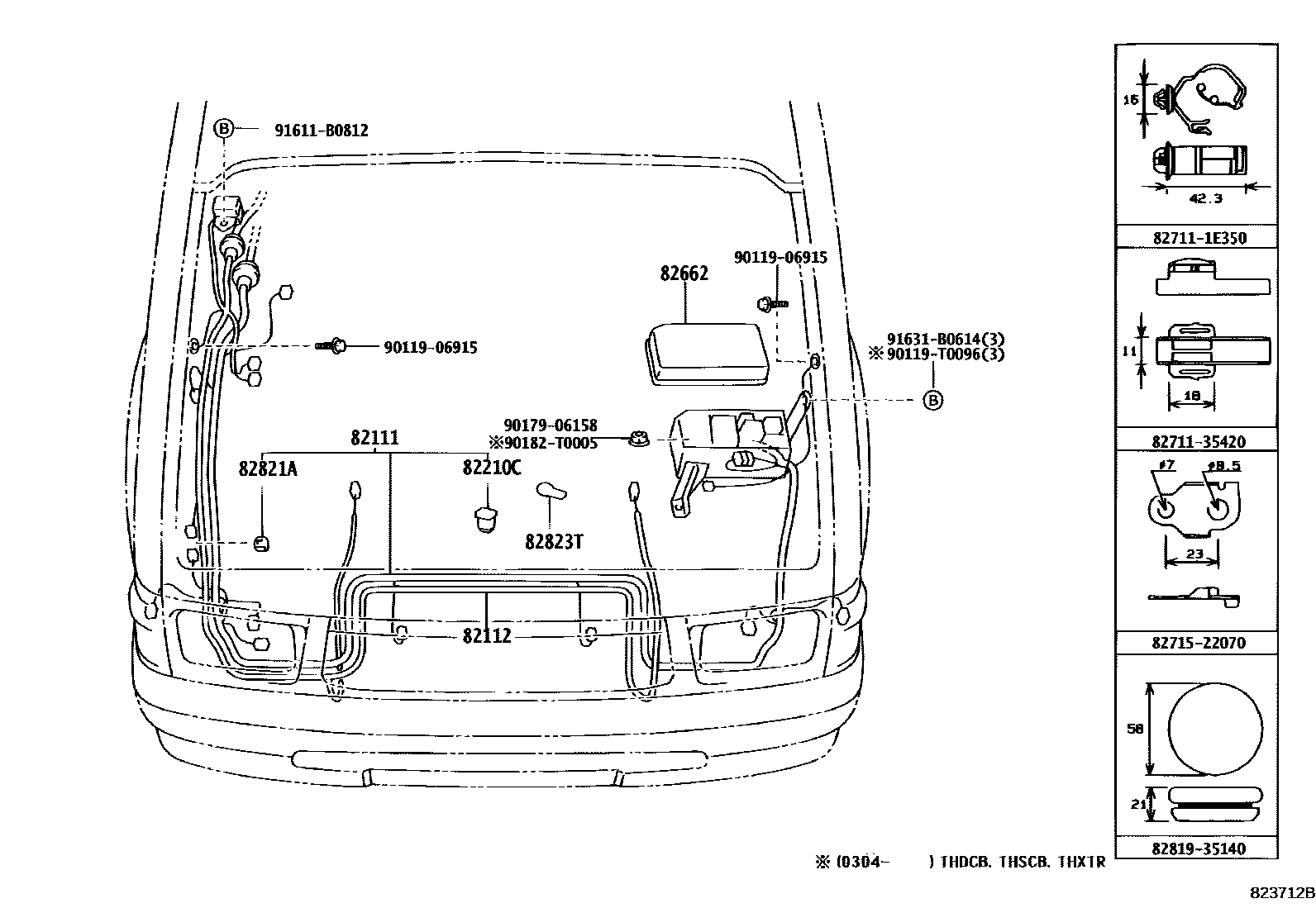

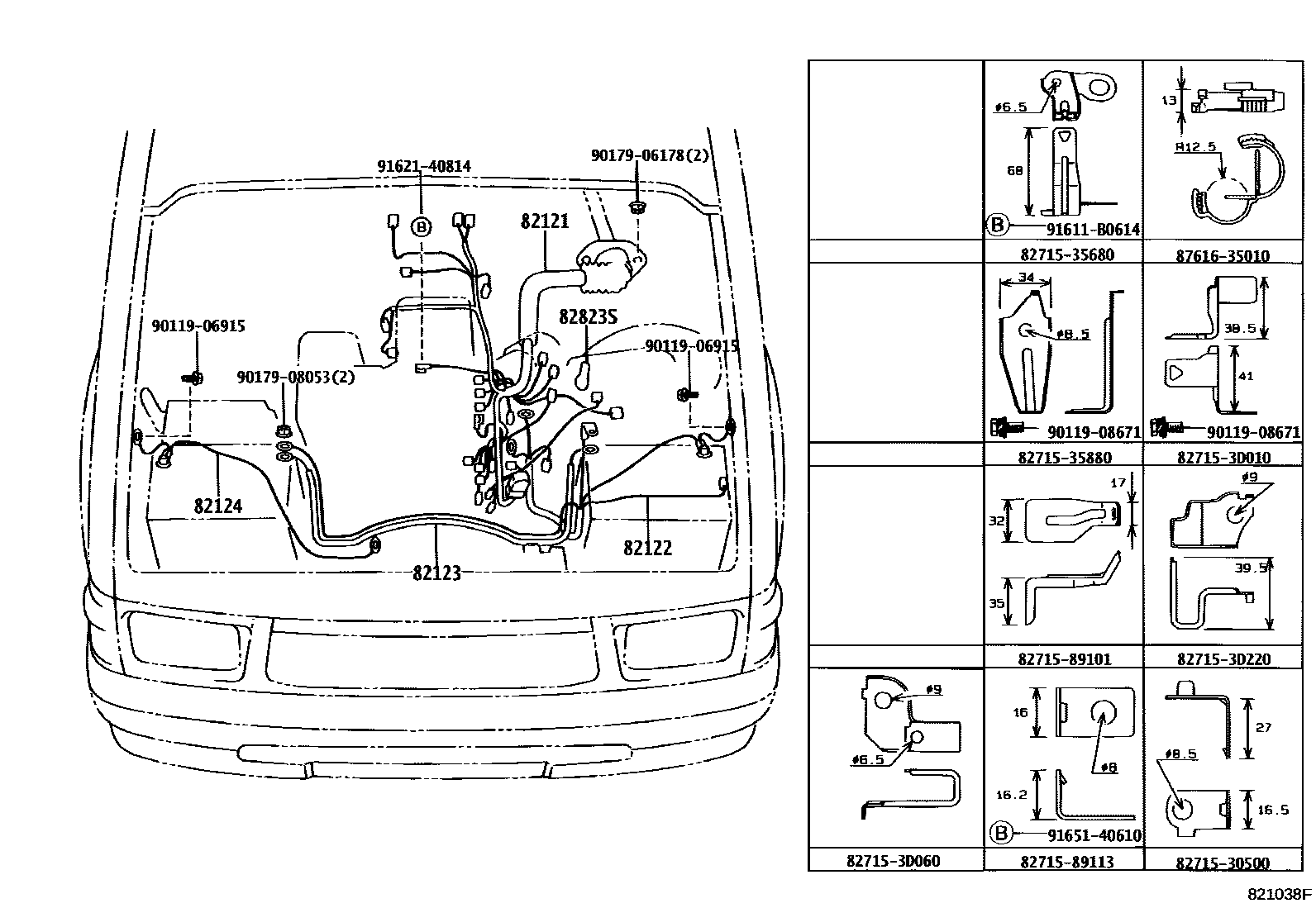

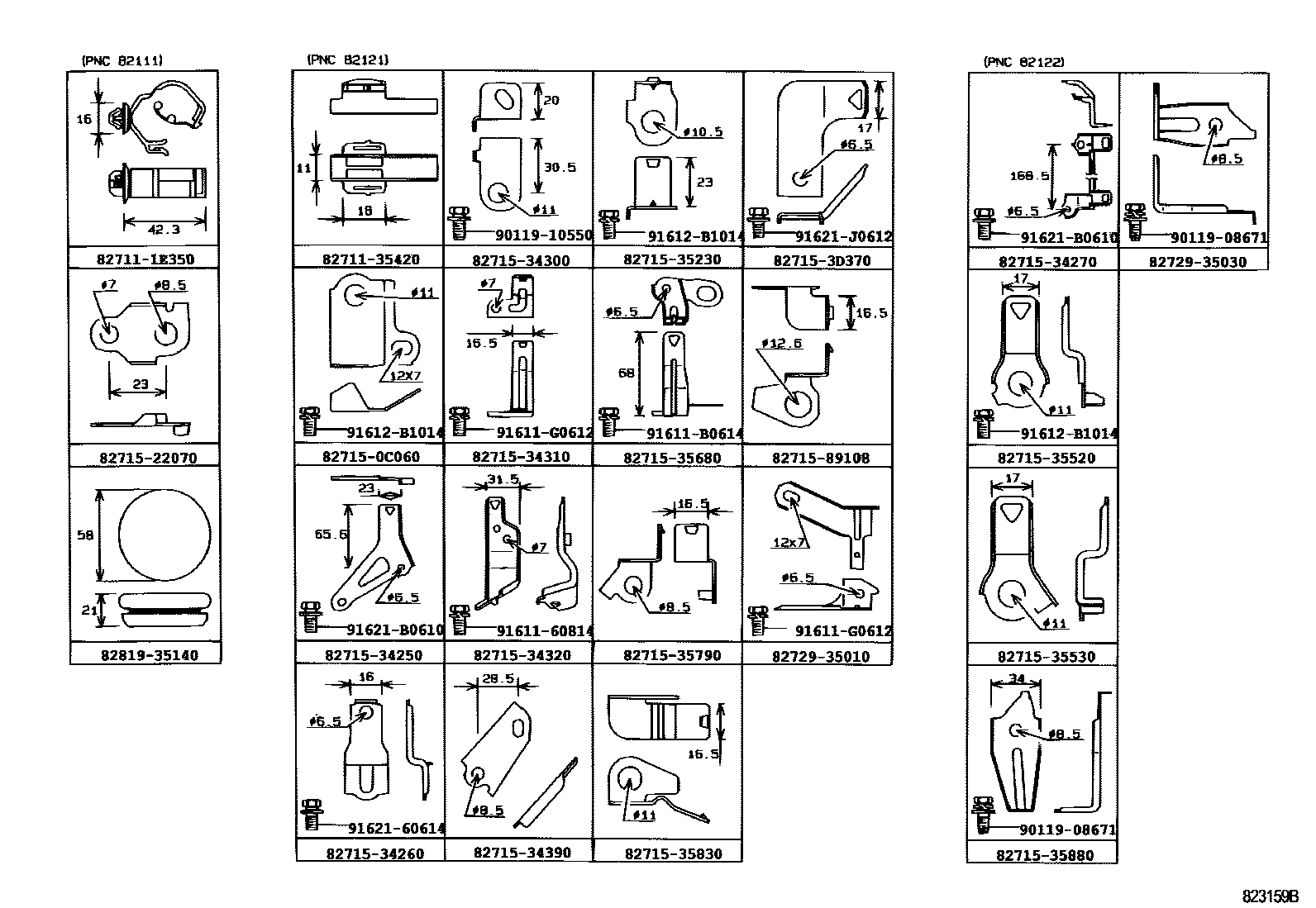

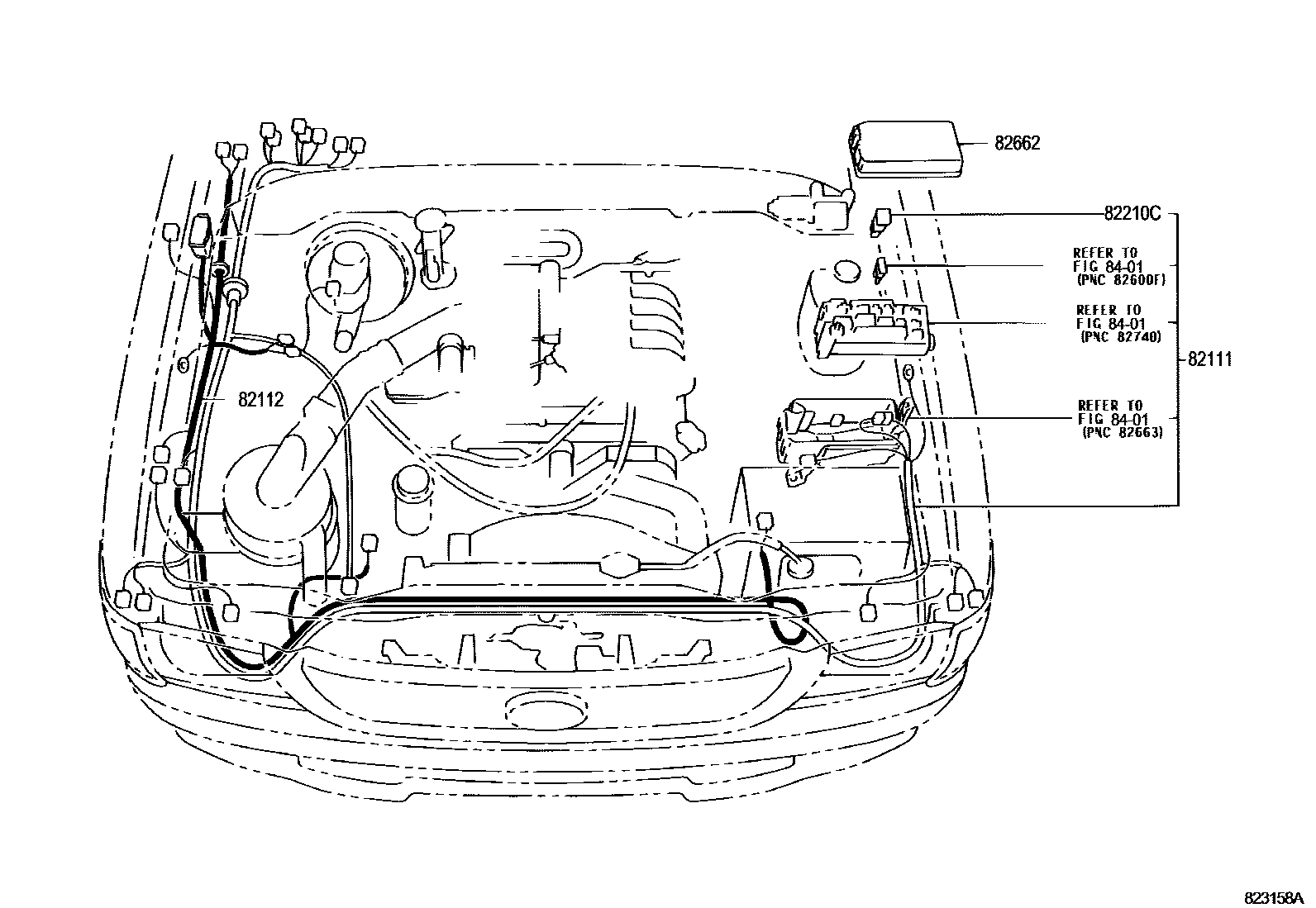

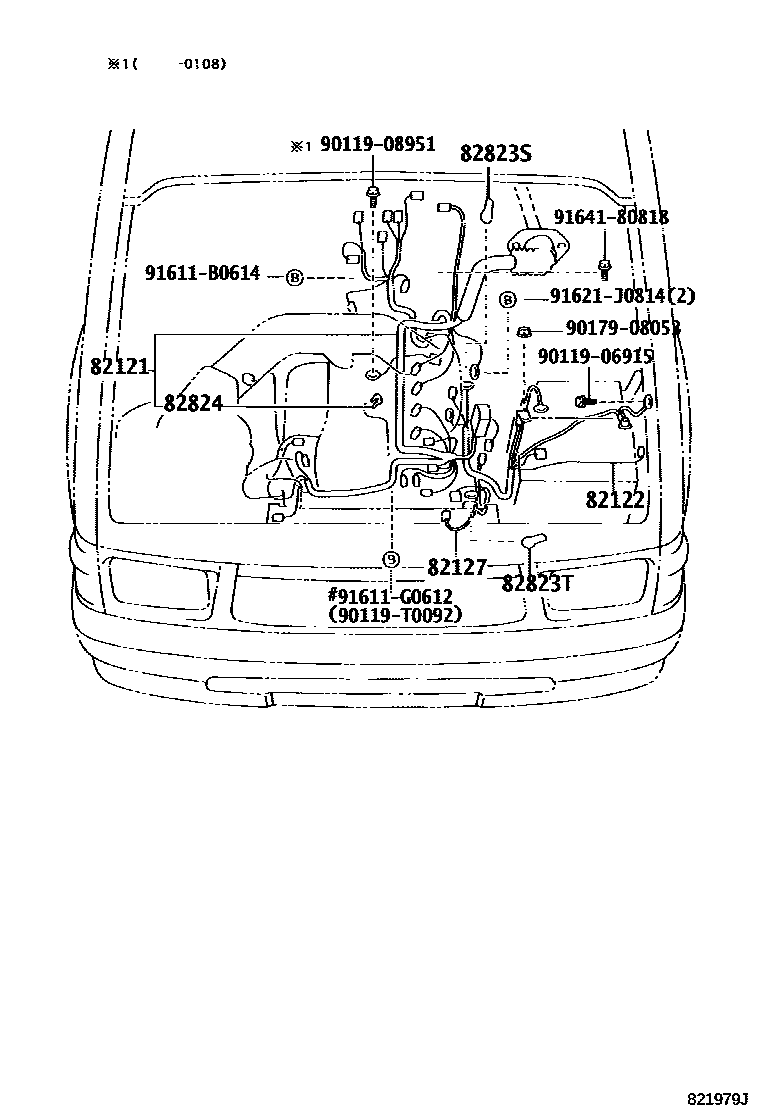

Toyota HILUX 线束和卡夹 — Figure 8202

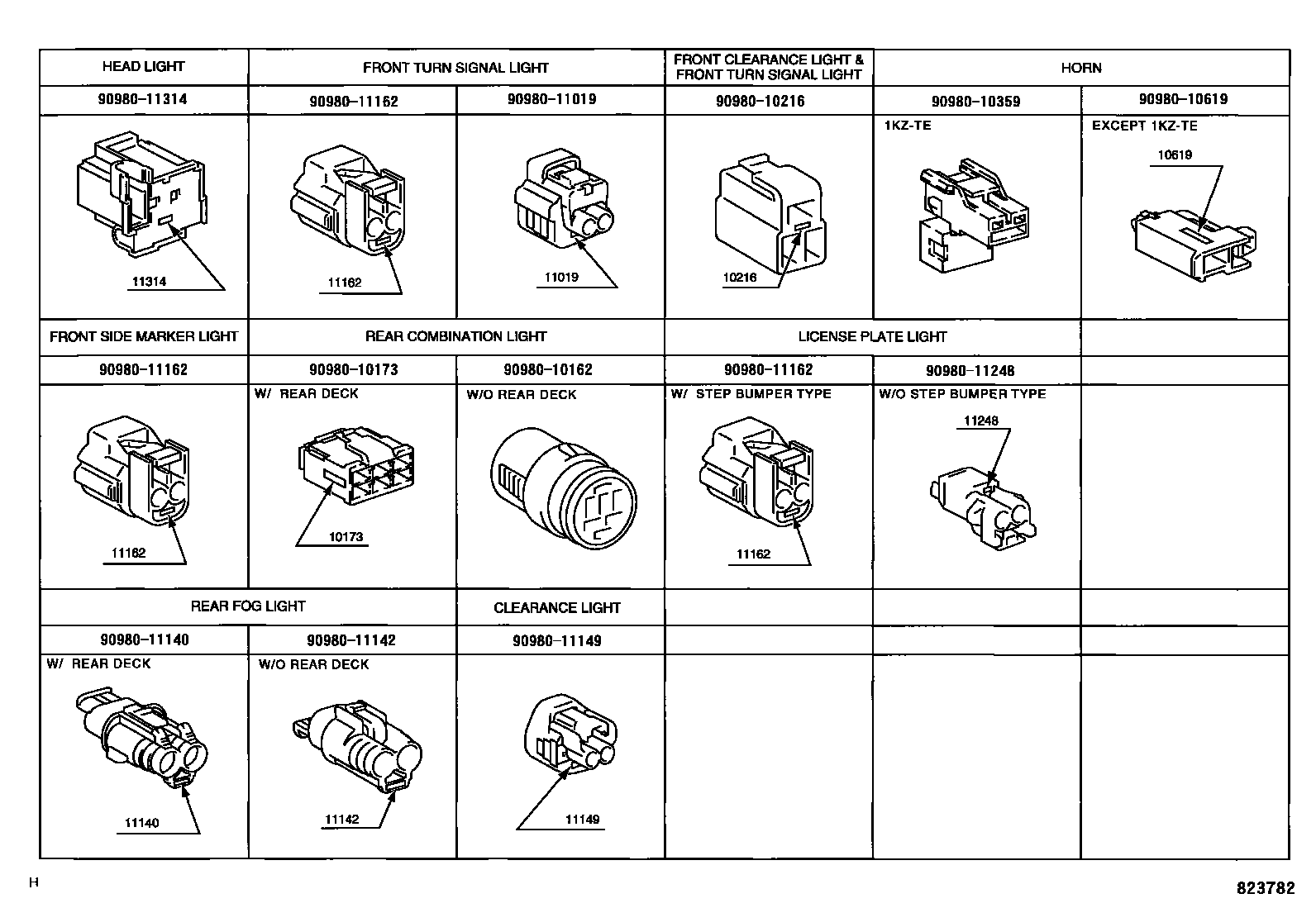

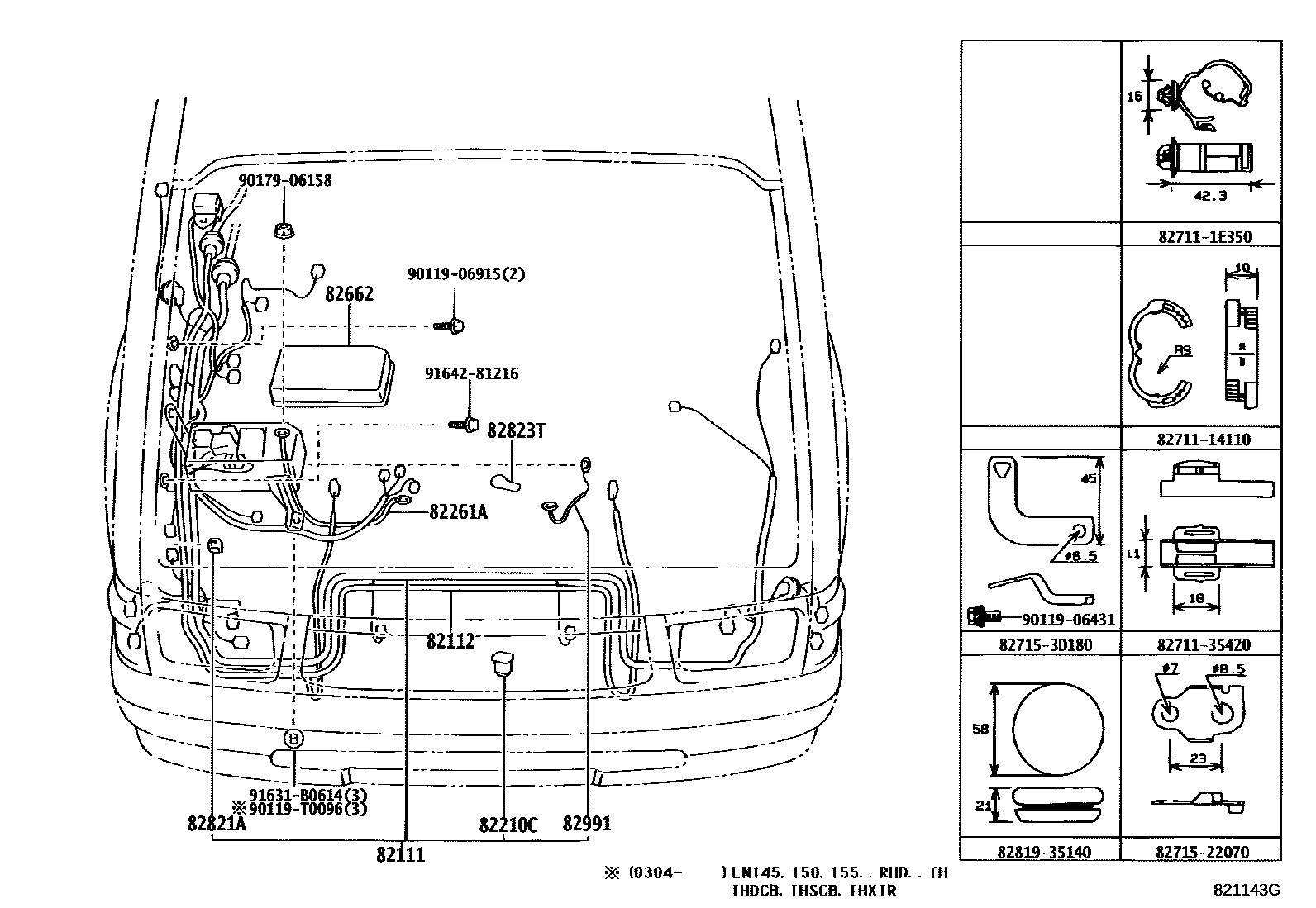

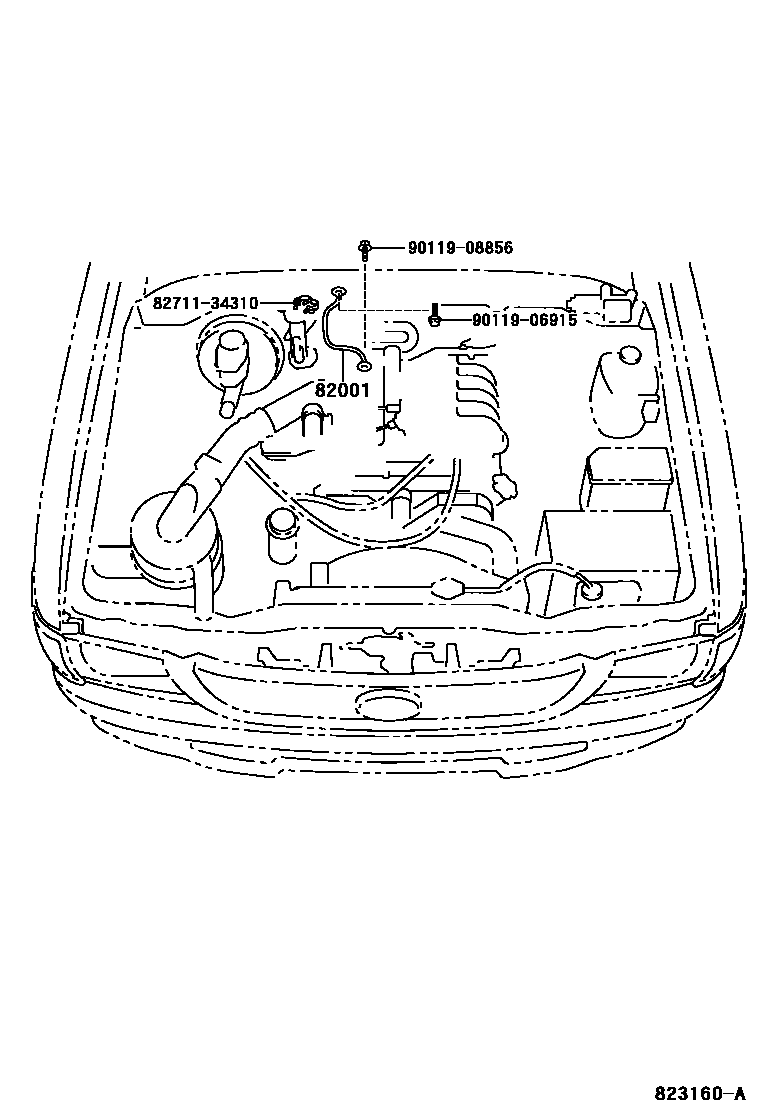

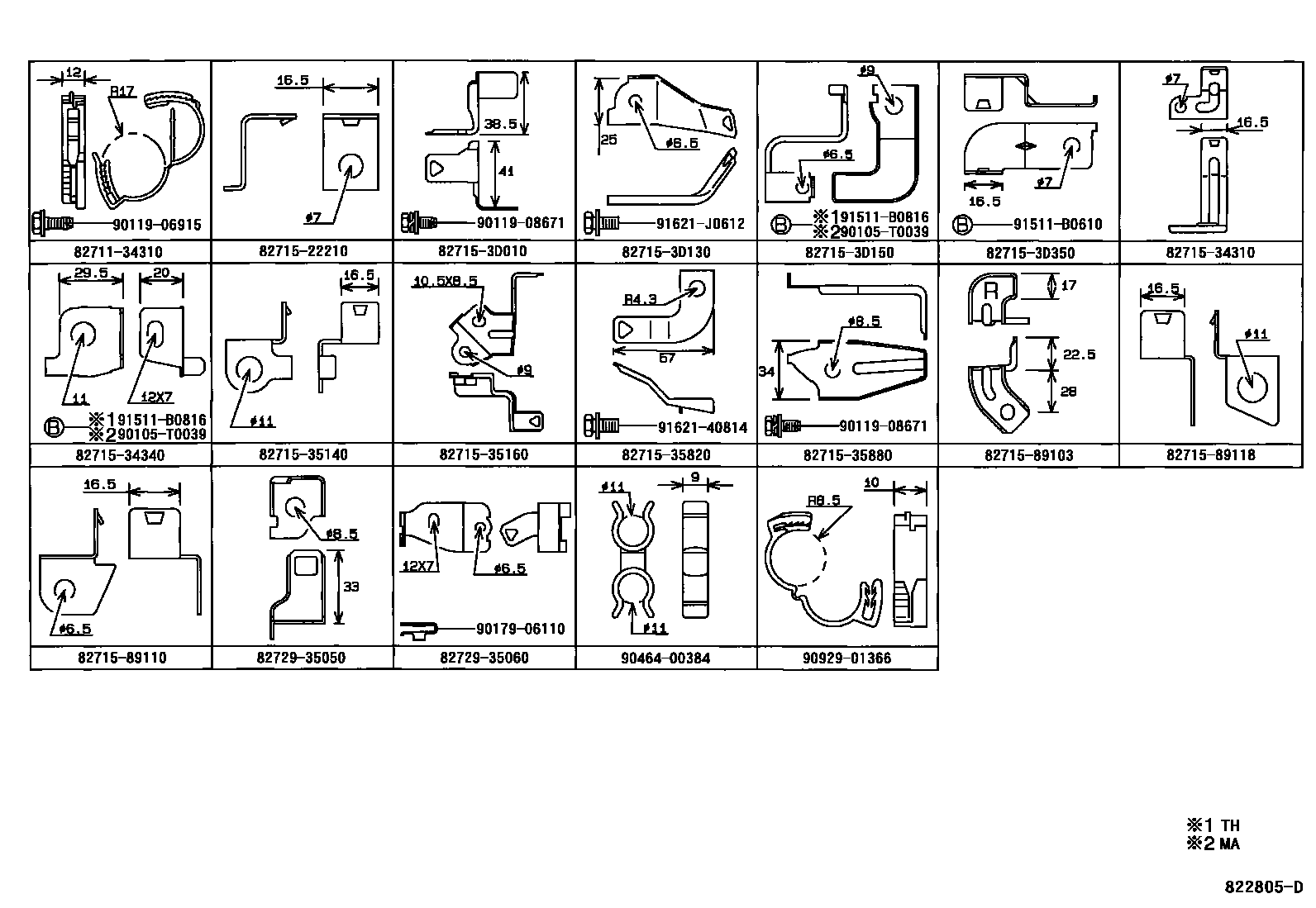

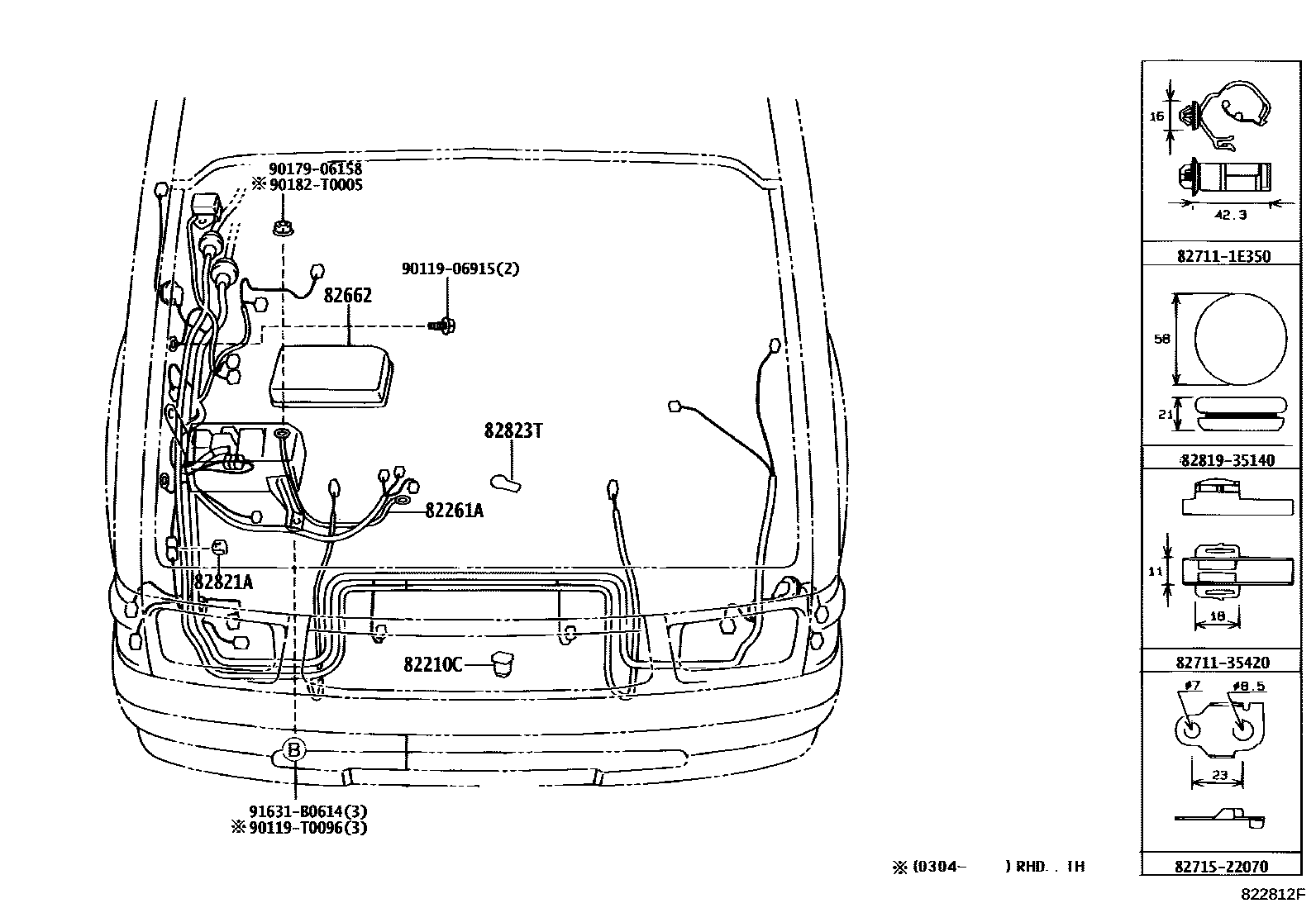

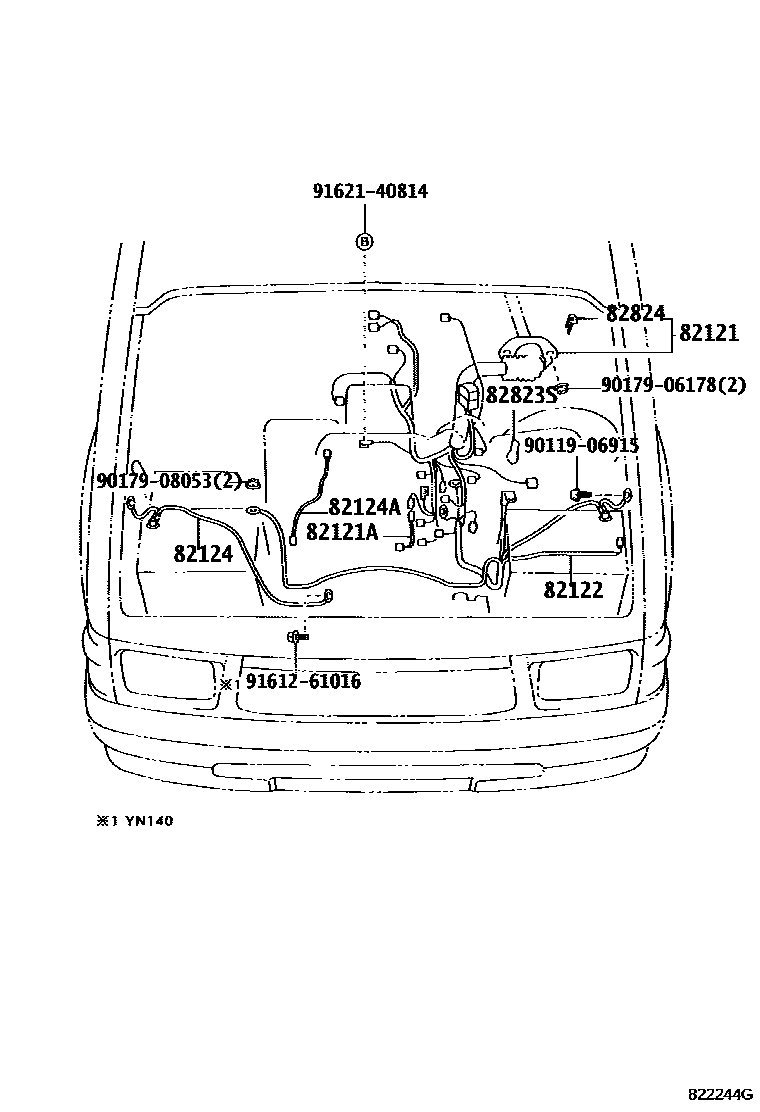

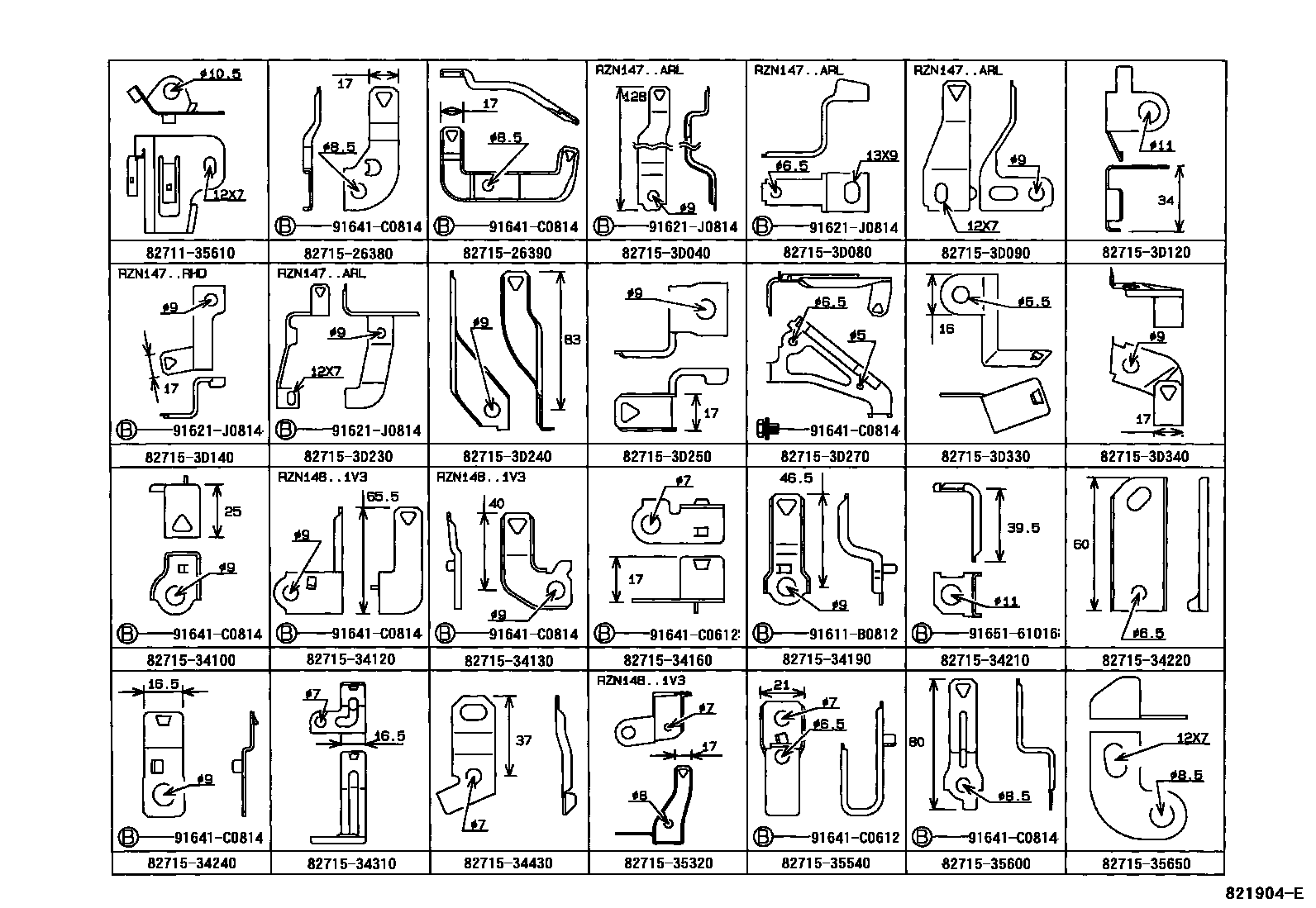

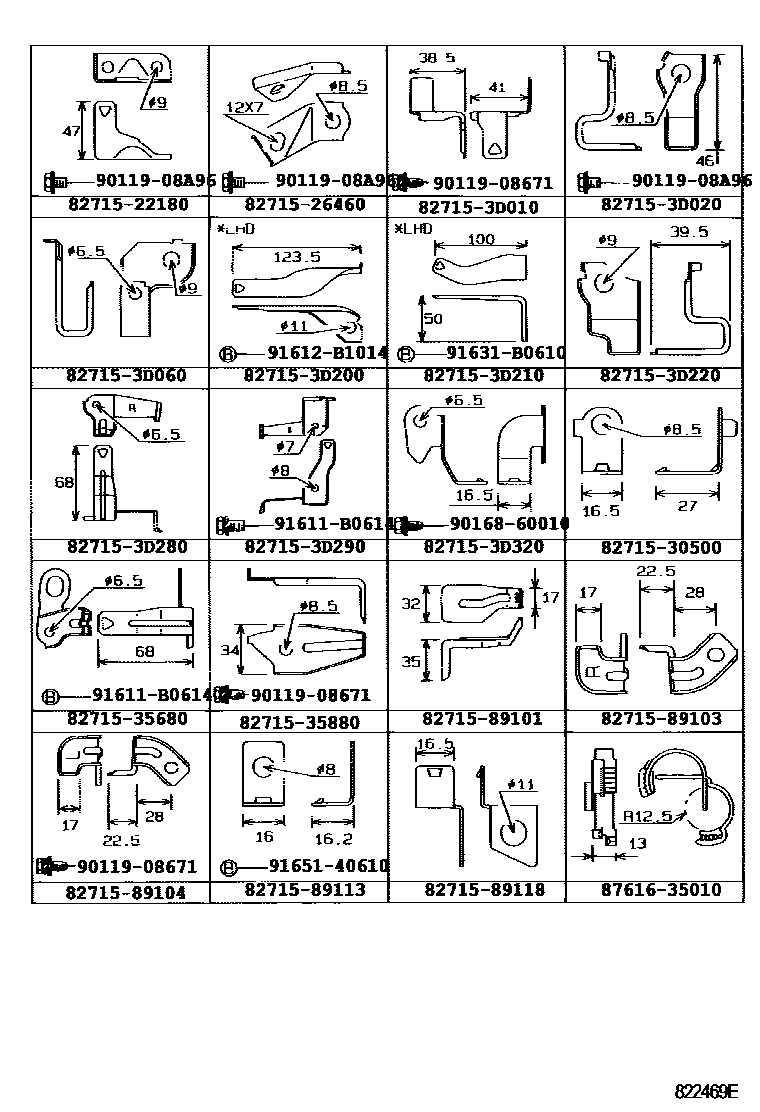

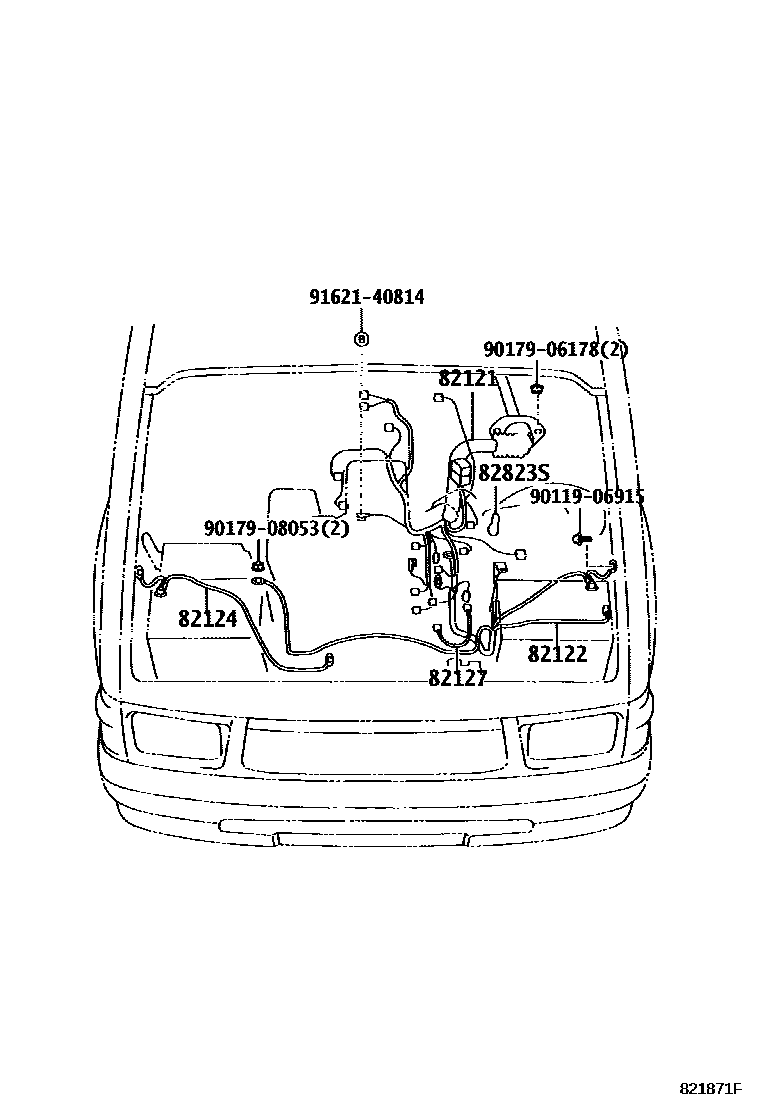

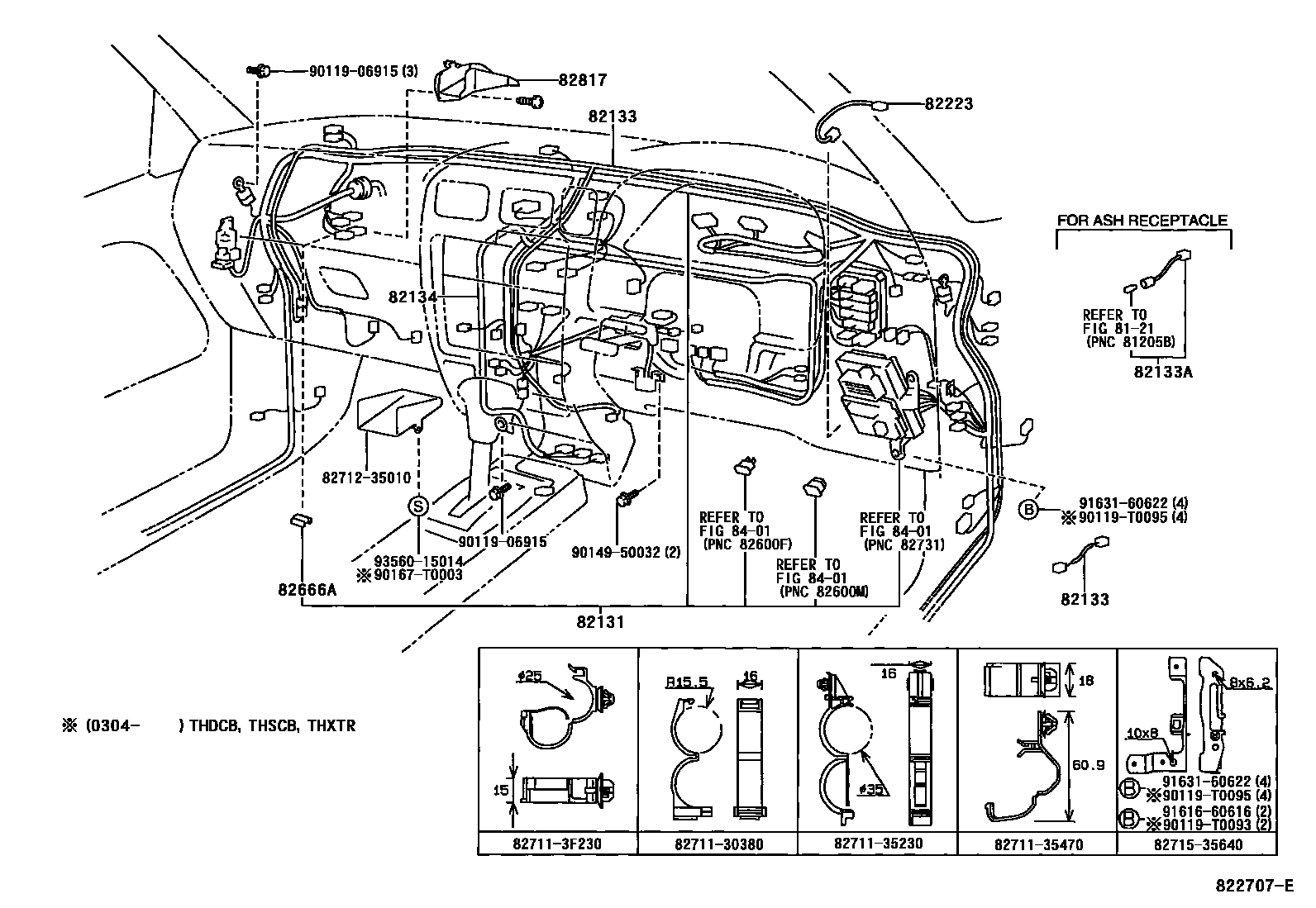

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 26 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82124-04070 · 82124-04080 · 82124-04090 · 82124-35160 · 82124-35170 · 82124-35190 · 82124-35230 · 90980-07381 |
| 82111 | Engine room main wiring harness | 82111-3D750 · 82111-3D751 · 82111-3D760 · 82111-3D761 · 82111-3D770 · 82111-3D771 · 82111-3D780 · 82111-3D800 · 82111-3D801 · 82111-3D810 · 82111-3D811 · 82111-3D820 · 82111-3D821 · 82111-3D830 · 82111-3G090 · 82111-3G091 · 82111-3G100 · 82111-3G101 · 82111-3G110 · 82111-3G111 · 82111-3G120 · 82111-3G121 · 82111-3G130 · 82111-3G131 · 82111-3G180 · 82111-3G181 · 82111-3G190 · 82111-3G191 · 82111-3G340 · 82111-3G350 · 82111-3G351 · 82111-3G360 · 82111-3G361 · 82111-3G380 · 82111-3G580 · 82111-3G581 · 82111-3G590 · 82111-3G630 · 82111-3G770 · 82111-3G780 · 82111-3G790 · 82111-3G800 · 82111-3G850 · 82111-3G870 · 82111-3M010 · 82111-3M020 · 82111-3M030 · 82111-3M040 · 82111-3M050 · 82111-3M060 · 82111-3M070 · 82111-3M100 · 82111-3M130 · 82111-3M140 · 82111-3M150 · 82111-3M160 · 82111-3M240 · 82111-3M330 · 82111-3M340 · 82111-3M370 · 82111-3M380 · 82115-04160 · 82115-04340 · 82115-04350 · 82115-04360 · 82115-04370 · 82115-04380 · 82115-04390 · 82115-35020 · 82115-35091 · 82115-35100 · 82115-35200 · 82115-35220 |
| 82112 | Engine room wiring harness No. 2 | 82112-04020 · 82112-35020 · 82112-35021 · 82112-35030 · 82112-35031 · 82112-35040 · 82112-35050 |
| 82121 | Engine wiring harness | 82121-04040 · 82121-04180 · 82121-04190 · 82121-04240 · 82121-04300 · 82121-04310 · 82121-04320 · 82121-04390 · 82121-04400 · 82121-3D290 · 82121-3D560 · 82121-3D570 · 82121-3D580 · 82121-3D590 · 82121-3D600 · 82121-3D610 · 82121-3D630 · 82121-3D640 · 82121-3D690 · 82121-3D700 · 82121-3D710 · 82121-3D711 · 82121-3D720 · 82121-3D721 · 82121-3D730 · 82121-3D740 · 82121-3D750 · 82121-3D790 · 82121-3D800 · 82121-3D810 · 82121-3D850 · 82121-3G050 · 82121-3G060 · 82121-3G520 · 82121-3G530 · 82121-3G590 · 82121-3G650 · 82121-3M020 · 82121-3M030 · 82121-3M040 · 82121-3M050 · 82121-3M060 · 82121-3M100 · 82121-3M101 · 82121-3M160 · 82121-3M170 · 82121-3M380 · 82121-3M390 · 82121-3M400 · 82121-3M410 · 82121-3M540 |
| 82121A | Engine wiring harness (for timing control valve) | 82121-3G890 |
| 82122 | Engine No. 2 wiring harness | 82122-04070 · 82122-04110 · 82122-04120 · 82122-04130 · 82122-04140 · 82122-04150 · 82122-04160 · 82122-35500 · 82122-35510 · 82122-35530 · 82122-35550 · 82122-35560 · 82122-35561 · 82122-35600 · 82122-35601 · 82122-35610 · 82122-35611 · 82122-35620 · 82122-35621 · 82122-35640 · 82122-35641 · 82122-35660 · 82122-35661 · 82122-35680 · 82122-35681 · 82122-35690 · 82122-35691 · 82122-35780 · 82122-35820 · 82122-35860 · 82122-35861 · 82122-35870 · 82122-35871 · 82122-35A00 · 82122-3D020 · 82122-3D050 · 82122-3D080 · 82122-3D090 · 82122-3D100 · 82122-3D110 · 82122-3D120 · 82122-3D140 |
| 82123 | Engine No. 3 wiring harness | 82123-35070 |
| 82124 | Engine No. 4 wiring harness | 82124-04100 · 82124-04110 · 82124-35060 · 82124-35080 · 82124-35100 · 82124-35140 · 82124-35150 · 82124-35180 · 82124-35200 |
| 82124A | Engine No. 5 wiring harness | 82124-04120 |
| 82127 | Differential harness | 82127-04100 · 82127-35140 · 82127-35170 · 82127-35190 · 82127-35250 |
| 82127A | Differential harness (to wire harness group) | 82127-04090 · 82127-35150 · 82127-35151 · 82127-35180 |
| 82131 | Front panel wiring harness | 82129-04882 · 82129-35060 · 82129-35080 · 82129-35100 · 82129-35110 · 82129-35120 · 82129-35130 · 82129-35140 · 82129-35141 · 82129-35150 · 82129-35151 · 82129-35630 · 82129-35640 · 82129-35650 · 82129-35660 · 82129-35670 · 82129-35680 · 82129-35690 · 82129-35700 · 82129-35710 · 82129-35720 · 82129-35730 · 82129-35740 · 82129-35750 · 82129-35760 · 82129-35770 · 82129-35780 · 82131-3M140 · 82131-3M150 · 82131-3M151 · 82131-3M152 · 82131-3M160 · 82131-3M161 · 82131-3M162 · 82131-3M170 · 82131-3M171 · 82131-3M172 · 82131-3M180 · 82131-3M181 · 82131-3M190 · 82131-3M191 · 82131-3M192 · 82131-3M193 · 82131-3M200 · 82131-3M201 · 82131-3M202 · 82131-3M203 · 82131-3M210 · 82131-3M211 · 82131-3M212 · 82131-3M213 · 82131-3M220 · 82131-3M221 · 82131-3M230 · 82131-3M240 · 82131-3M241 · 82131-3M242 · 82131-3M250 · 82131-3M251 · 82131-3M260 · 82131-3M270 · 82131-3M271 · 82131-3M272 · 82131-3M273 · 82131-3M280 · 82131-3M281 · 82131-3M282 · 82131-3M290 · 82131-3M300 · 82131-3M301 · 82131-3M310 · 82131-3M311 · 82131-3M320 · 82131-3M321 · 82131-3M330 · 82131-3M331 · 82131-3M340 · 82131-3M350 · 82131-3M351 · 82131-3M360 · 82131-3M370 · 82131-3M371 · 82131-3M380 · 82131-3M381 · 82131-3M390 · 82131-3M391 · 82131-3M400 · 82131-3M401 · 82131-3M402 · 82131-3M410 · 82131-3M420 · 82131-3M430 · 82131-3M440 · 82131-3M450 · 82131-3M460 · 82131-3M470 · 82131-3M480 · 82131-3M490 · 82131-3M730 · 82131-3M810 · 82131-3M840 · 82131-3M850 · 82131-3M860 · 82131-3M870 · 82131-3M880 · 82131-3M890 · 82131-3N430 · 82131-3N440 · 82131-3N441 · 82131-3N460 · 82131-3N461 · 82131-3N480 · 82131-3N490 · 82131-3N500 · 82131-3N510 · 82131-3N540 · 82131-3N560 · 82131-3N580 · 82131-3N590 · 82131-3N591 · 82131-3N610 · 82131-3N611 · 82131-3N630 · 82131-3N650 · 82131-3N660 · 82131-3N661 · 82131-3N680 · 82131-3N681 · 82131-3N700 · 82131-3N701 · 82131-3N720 · 82131-3N721 · 82131-3N740 · 82131-3N741 · 82131-3N760 · 82131-3N761 · 82131-3N790 · 82131-3N800 · 82131-3S060 · 82131-3S070 · 82131-3S080 · 82131-3S090 · 82131-3S100 · 82131-3S110 · 82131-3S120 · 82131-3S130 · 82131-3S140 · 82131-3S150 · 82131-3S160 · 82131-3S170 · 82131-3S180 · 82131-3S190 · 82131-3S240 · 82135-35210 · 82135-3D710 · 82135-3D711 · 82135-3D720 · 82135-3D721 · 82135-3D730 · 82135-3D731 · 82135-3D740 · 82135-3D741 · 82135-3D750 · 82135-3D751 · 82135-3D760 · 82135-3D761 · 82135-3D770 · 82135-3D771 · 82135-3D780 · 82135-3D781 · 82135-3D790 · 82135-3D791 · 82135-3D800 · 82135-3D801 · 82135-3D810 · 82135-3D811 · 82135-3D820 · 82135-3D821 · 82135-3G010 · 82135-3G030 · 82135-3G031 · 82135-3G040 · 82135-3G041 · 82135-3G060 · 82135-3G061 · 82135-3G070 · 82135-3G071 · 82135-3G080 · 82135-3G081 · 82135-3G082 · 82135-3G090 · 82135-3G091 · 82135-3G100 · 82135-3G101 · 82135-3G110 · 82135-3G111 · 82135-3G120 · 82135-3G130 · 82135-3G140 · 82135-3G150 · 82135-3G151 · 82135-3G160 · 82135-3G161 · 82135-3G170 · 82135-3G180 · 82135-3G190 · 82135-3G191 · 82135-3G200 · 82135-3G201 · 82135-3G210 · 82135-3G220 · 82135-3G230 · 82135-3G231 · 82135-3G240 · 82135-3G241 · 82135-3G450 · 82135-3G451 · 82147-04010 · 82147-04020 · 82147-04030 · 82147-04040 · 82147-04050 · 82147-04060 · 82147-04311 · 82147-04321 · 82147-04322 · 82147-04341 · 82147-04351 · 82147-04360 · 82147-04390 · 82147-04400 · 82147-04401 · 82147-04402 · 82147-04410 · 82147-04411 · 82147-04420 · 82147-04421 · 82147-04422 · 82147-04423 · 82147-04430 · 82147-04431 · 82147-04432 · 82147-04440 · 82147-04450 · 82147-04451 · 82147-04461 · 82147-04462 · 82147-04471 · 82147-04472 · 82147-04480 · 82147-04481 · 82147-04500 · 82147-04511 · 82148-04890 · 82148-35100 · 82148-35110 · 82148-35120 · 82148-35130 · 82148-35140 · 82148-35150 · 82148-35160 · 82148-35170 · 82148-35180 · 82148-35500 · 82148-35510 · 82148-35520 · 82148-35530 · 82148-35540 · 82148-35550 |
| 82133 | Front No. 3 wiring harness | 82133-04020 · 82133-35010 · 82133-35020 · 82133-35030 |
| 82133A | Front No. 3 wiring harness | 82133-35040 · 82133-35080 |
| 82134 | Front No. 4 wiring harness | 82134-35020 · 82134-35030 · 82134-35040 |
| 82151 | Right front door wiring harness | 82151-04050 · 82151-04070 · 82151-04100 · 82151-04120 · 82151-04260 · 82151-35150 · 82151-35170 · 82151-35180 · 82151-35190 · 82151-35240 · 82151-35250 · 82151-35260 · 82151-35300 · 82151-35420 · 82152-35130 · 82152-35140 · 82152-35150 · 82152-35200 |
| 82152 | Left front door wiring harness | 82151-04050 · 82151-04070 · 82151-35150 · 82151-35180 · 82151-35190 · 82152-04090 · 82152-04100 · 82152-04110 · 82152-35130 · 82152-35140 · 82152-35150 · 82152-35200 · 82152-35210 · 82152-35220 · 82152-35230 · 82152-35240 · 82152-35250 · 82152-35340 |
| 82153 | Rear door wiring harness No. 1 | 82153-04020 · 82153-04040 · 82153-04050 · 82153-35070 · 82153-35080 · 82153-35090 · 82153-35100 · 82153-35110 · 82153-35150 · 82153-35160 · 82153-35170 |
| 82154 | Rear door wiring harness No. 2 | 82153-04020 · 82153-04040 · 82153-04050 · 82153-35070 · 82153-35080 · 82153-35090 · 82153-35100 · 82153-35150 · 82153-35160 · 82153-35170 |
| 82164 | Frame wiring harness set | 82137-04030 · 82137-04040 · 82137-04050 · 82137-04060 · 82137-04070 · 82137-04080 · 82137-04090 · 82137-04100 · 82137-04110 · 82137-04120 · 82137-04130 · 82137-04140 · 82137-04150 · 82137-04160 · 82137-04170 · 82137-04180 · 82137-04190 · 82137-04200 · 82164-04480 · 82164-04490 · 82164-04500 · 82164-04510 · 82164-04520 · 82164-04540 · 82164-04550 · 82164-04560 · 82164-35790 · 82164-35800 · 82164-35810 · 82164-35830 · 82164-35831 · 82164-35881 · 82164-3D030 · 82164-3D040 · 82164-3D050 · 82164-3D060 · 82164-3D070 · 82164-3D080 · 82164-3D110 · 82164-3D120 · 82164-3D150 · 82164-3D190 · 82164-3D200 · 82164-3D210 · 82164-3D220 · 82164-3D230 · 82164-3D240 · 82164-3D350 · 82164-3D360 · 82164-3D370 · 82164-3D430 · 82164-3D440 · 82164-3D450 · 82164-3D451 · 82164-3D460 · 82164-3D461 · 82164-3D620 · 82164-3D640 · 82164-3D650 · 82164-3D660 · 82164-3D750 · 82164-3D760 · 82164-3D770 · 82164-3D780 · 82164-3D790 · 82164-3D800 · 82164-3D810 · 82164-3D820 · 82164-3D830 · 82164-3D840 · 82164-3D850 · 82164-3D880 · 82164-3D890 · 82164-3G030 · 82164-3G031 · 82164-3G050 · 82164-3G070 · 82164-3G080 · 82164-3G090 · 82164-3G100 · 82164-3G110 · 82164-3G150 · 82164-3G190 · 82164-3G240 · 82164-3G250 · 82164-3G270 · 82164-3G290 · 82164-3G340 · 82164-3G380 · 82164-3G390 · 82164-3G400 · 82164-3G410 · 82164-3G420 · 82164-3G430 · 82164-3G440 · 82164-3G450 · 82164-3G460 · 82164-3G470 · 82164-3G480 · 82164-3G490 · 82164-3G500 · 82164-3G510 · 82164-3G520 · 82164-3G560 · 82164-3G570 · 82164-3G580 · 82164-3G581 · 82164-3G830 · 82164-3G840 · 82164-3G850 · 82164-3G860 · 82164-3G870 · 82164-3G880 · 82164-3G890 · 82164-3M010 · 82164-3M030 · 82164-3M060 · 82164-3M070 · 82164-3M080 · 82164-3M090 · 82164-3M100 · 82164-3M110 · 82164-3M120 · 82164-3M130 · 82164-3M190 · 82164-3M200 · 82164-3M210 · 82164-3M240 · 82164-3M250 · 82164-3M260 · 82164-3M270 · 82164-3M320 · 82164-3M360 · 82164-3M370 · 82164-3M380 · 82164-3M390 · 82164-3M400 · 82164-3M410 · 82164-3M420 · 82164-3M430 · 82164-3M440 |
| 82165 | No. 2 frame wiring harness | 82165-35070 |
| 82171 | Roof No. 1 wiring harness | 82171-04070 · 82171-04080 · 82171-04130 · 82171-04150 · 82171-04160 · 82171-04180 · 82171-04190 · 82171-35320 · 82171-35330 · 82171-35340 · 82171-35370 · 82171-35390 · 82171-35410 · 82171-35430 · 82171-35440 · 82171-35470 · 82171-35500 · 82171-35510 |
| 82187 | Rear window wiring harness No. 2 | 82187-35050 · 82187-35060 |
| 82210C | fuse | 90982-08202 · 90982-08203 · 90982-08246 · 90982-08253 · 90982-08273 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 · 90982-08285 · 90982-09008 · 90982-09009 · 90982-09010 · 90982-09011 |
| 82219A | sensor harness | 82219-34010 · 82219-34020 |
| 82223 | switch harness | 82223-35010 · 82223-35030 |
| 82261A | Generator wiring harness | 82261-04080 · 82261-04090 · 82261-35110 · 82261-35130 · 82261-35140 · 82261-35160 · 82261-35180 · 82261-35210 |
| 82662 | Relay box upper cover | 82662-04010 · 82662-35480 · 82662-35481 · 82662-35500 · 82662-35520 · 82662-35540 · 82662-35550 · 82662-35580 · 82662-35610 · 82662-35670 · 82662-35680 · 82662-35700 · 82662-35710 · 82662-35720 · 82662-35740 · 82662-35800 · 82662-35820 · 82662-35830 · 82662-3D060 |
| 82666A | Connector holder No. 2 | 82666-35250 · 82666-35410 |
| 82817 | No. 1 wire harness protection device | 82817-35450 |
| 82817A | No. 2 wire harness protection device | 82817-35420 · 82817-35430 |
| 82817B | No. 3 wire harness protection device | 82817-35430 |
| 82821A | Connector cover | 82821-20280 · 82821-33150 |
| 82821E | Connector cover | 82821-20210 · 82821-20280 · 82821-33150 |
| 82823S | starter terminal cover | 82823-35040 · 82823-35050 · 82823-35060 · 82823-35070 |
| 82823T | Generator terminal cover | 82823-22050 |
| 82824 | Harness connector | 82824-30180 |
| 82991 | Fuse repair line | 82991-35050 |
