Toyota HILUX 后组合灯 — Figure 8111

Toyota HILUX EPC diagram 8111, 后组合灯, with 6 images and 14 PNC and OE references.

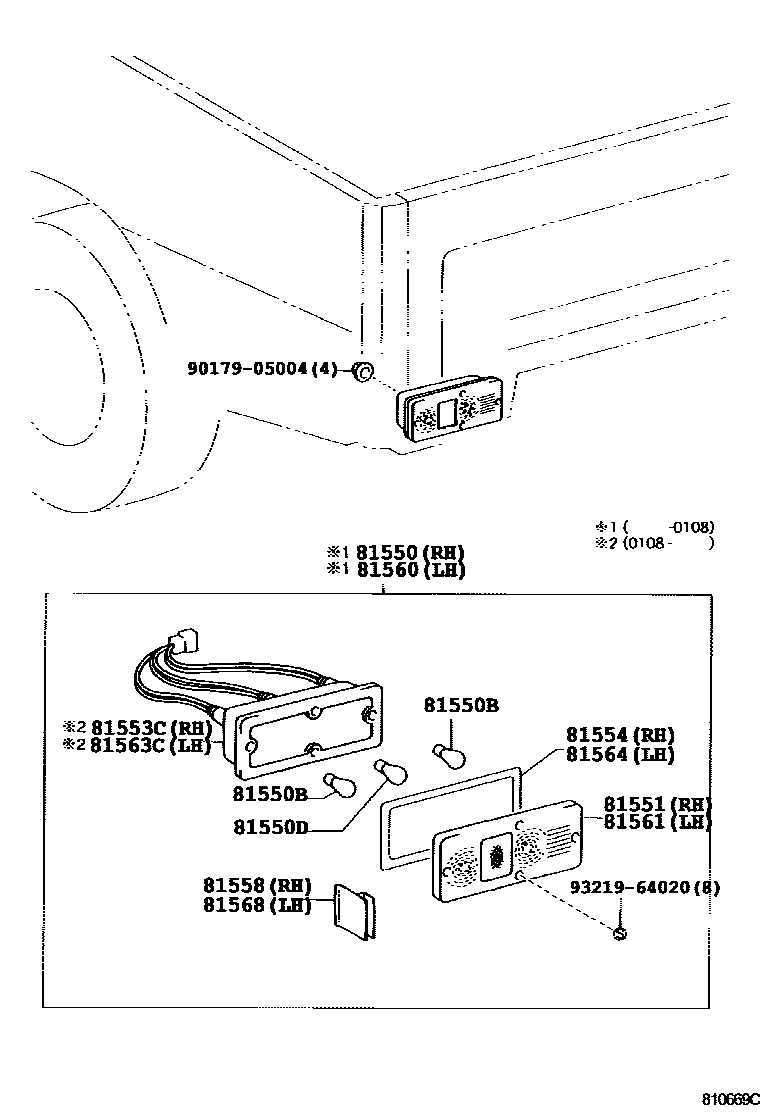

Toyota HILUX 后组合灯 EPC diagram — 810669C
后组合灯 — 810669C (199708 – 999999)

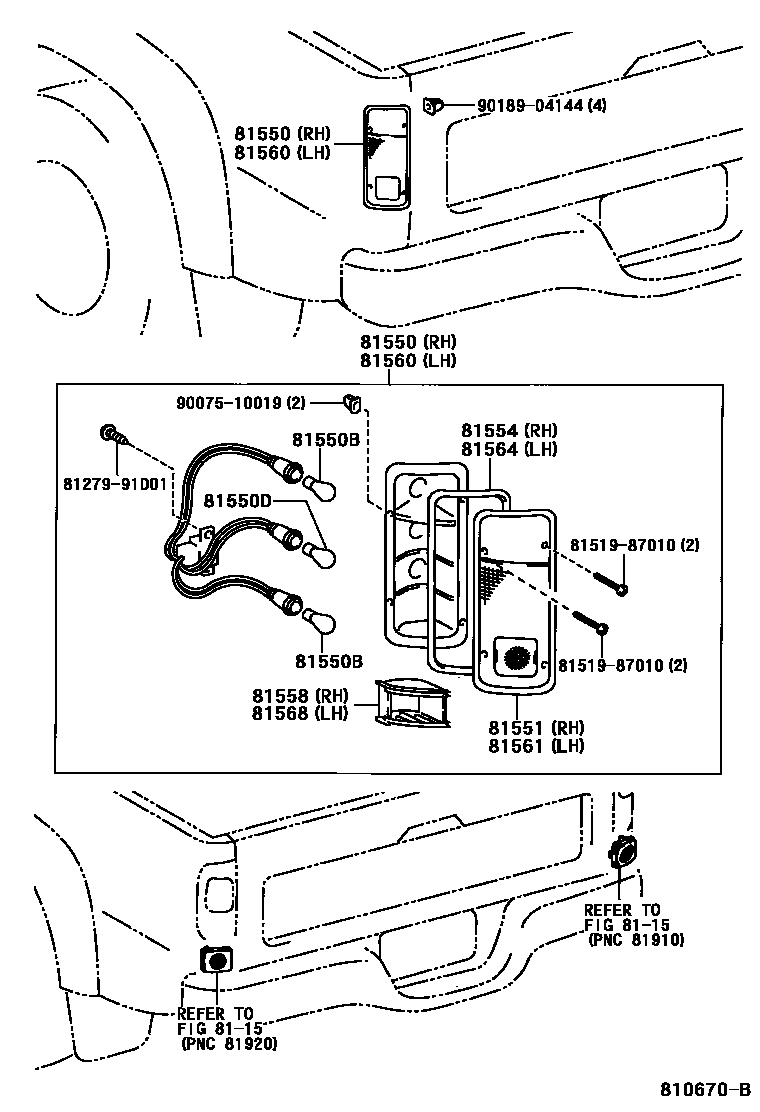

Toyota HILUX 后组合灯 EPC diagram — 810670B
后组合灯 — 810670B (199708 – 200108)

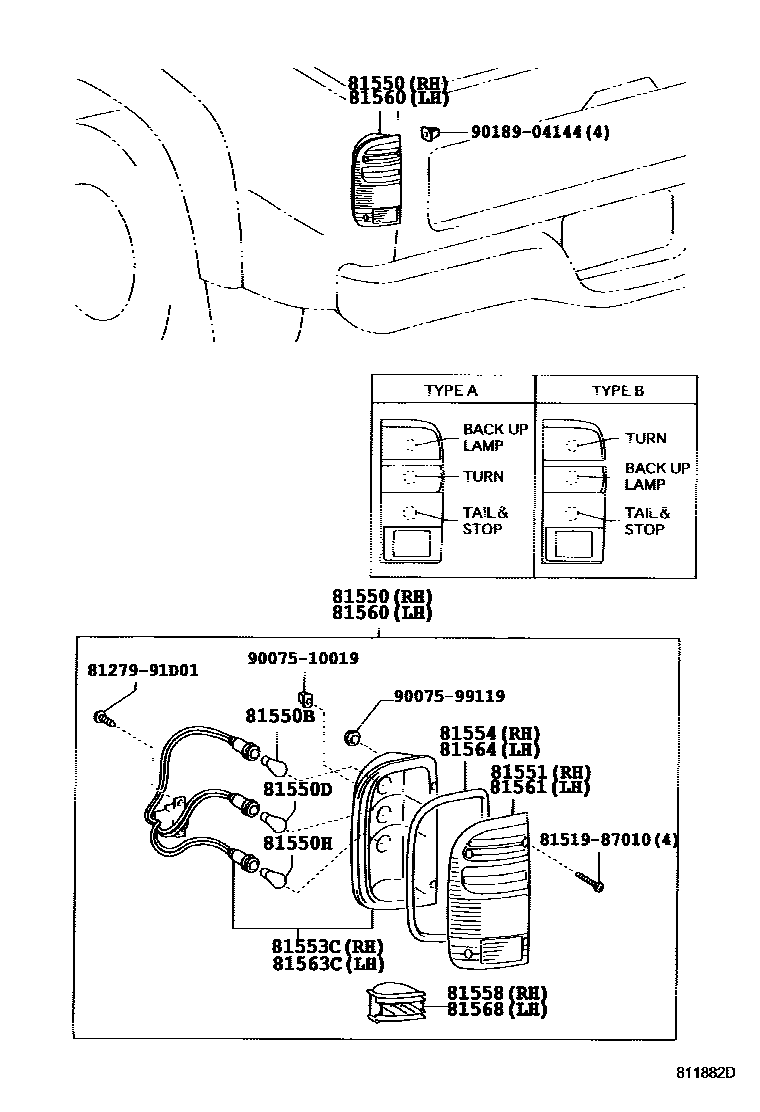

Toyota HILUX 后组合灯 EPC diagram — 811882D
后组合灯 — 811882D (200108 – 999999)

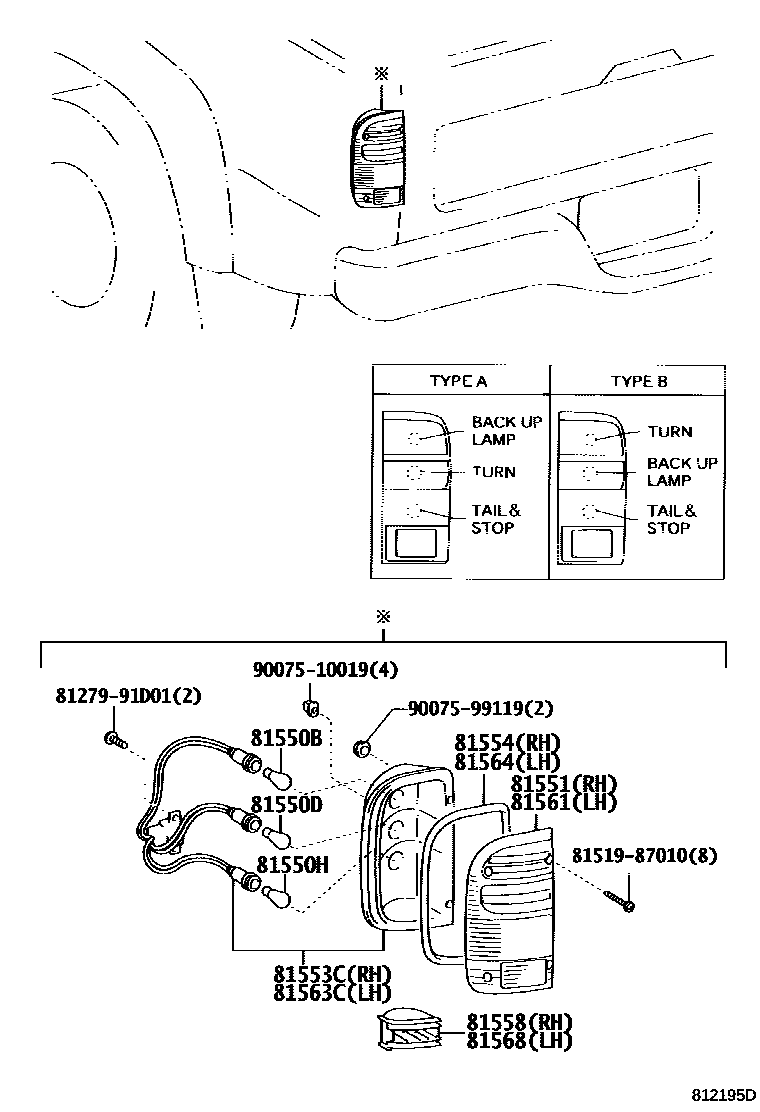

Toyota HILUX 后组合灯 EPC diagram — 812195D
后组合灯 — 812195D (200108 – 999999)

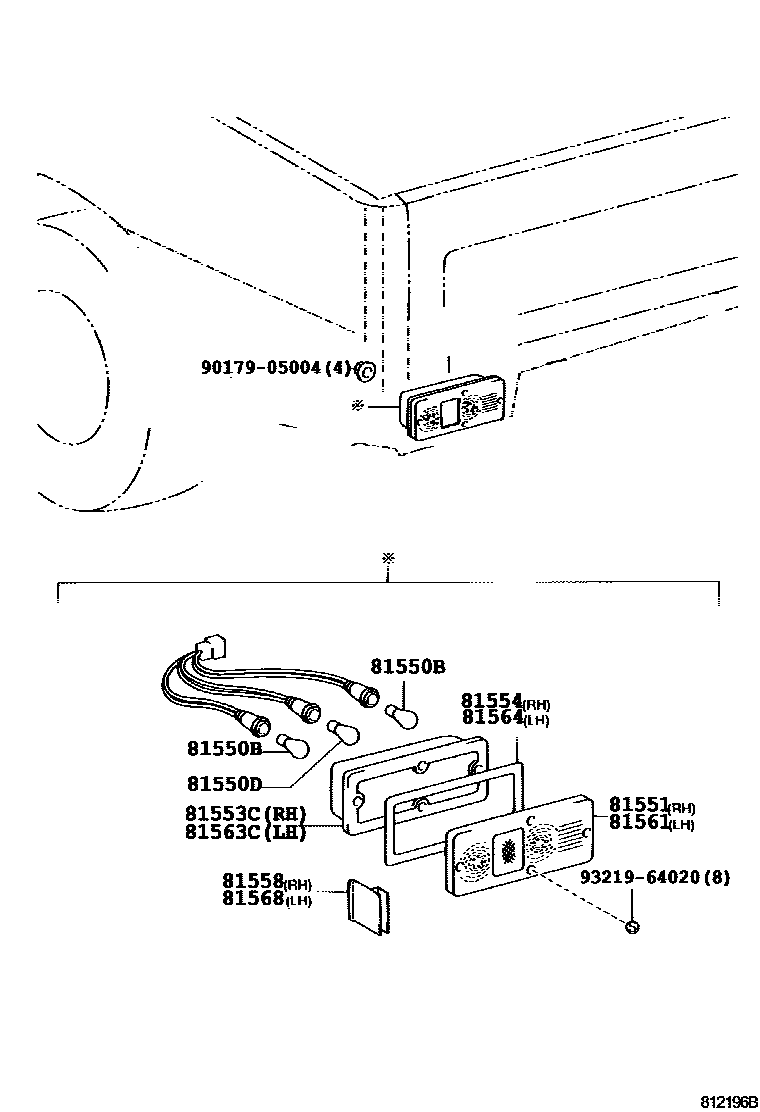

Toyota HILUX 后组合灯 EPC diagram — 812196B
后组合灯 — 812196B (200108 – 999999)

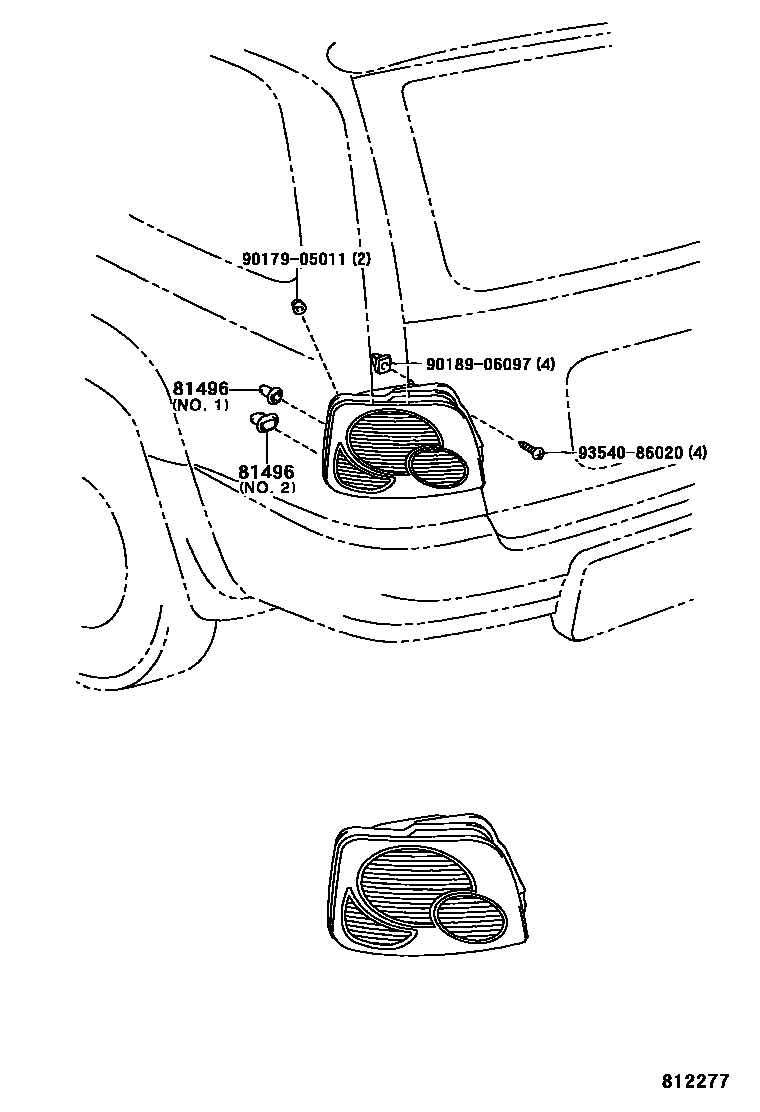

Toyota HILUX 后组合灯 EPC diagram — 812277
后组合灯 — 812277 (200208 – 999999)

PNC and OE references

PNCPart nameOE numbers
81496Rear combination light guide block81496-44010 · 81496-44020
81550Right rear combination light assembly81550-04040 · 81550-35061 · 81550-35130 · 81550-35140 · 81550-35150 · 81550-89152
81550BBulb (for rear combination lights)90981-11059 · 90981-15009 · 99132-11210 · 99132-11230 · 99132-21210
81550DBulb (for rear combination lights)99132-11210 · 99132-21210
81550HTail and brake light bulbs99132-21210
81551Right rear combination lamp shade81551-25060 · 81551-35061 · 81551-35130 · 81551-35140 · 81551-35150 · 81551-35280 · 81551-35290
81553CRight rear combination light body81553-35061 · 81553-35250 · 81553-35280 · 81553-89152
81554Right rear combination lamp body gasket81552-25060 · 81552-26040 · 81554-35130
81558No. 1 right rear combination light lampshade81557-25060 · 81557-26040 · 81557-35130 · 81557-35280
81560Left rear combination light assembly81560-04040 · 81560-35061 · 81560-35130 · 81560-35140 · 81560-35150 · 81560-89152
81561Left rear combination lamp shade81561-25040 · 81561-35061 · 81561-35130 · 81561-35140 · 81561-35150 · 81561-35240 · 81561-35250
81563CLeft rear combination light body81563-35061 · 81563-35210 · 81563-35240 · 81563-89152
81564Left rear combination lamp body gasket81554-35130 · 81562-25040 · 81562-26040
81568No. 1 left rear combination light lampshade81557-25060 · 81557-26040 · 81567-35130 · 81567-35240
