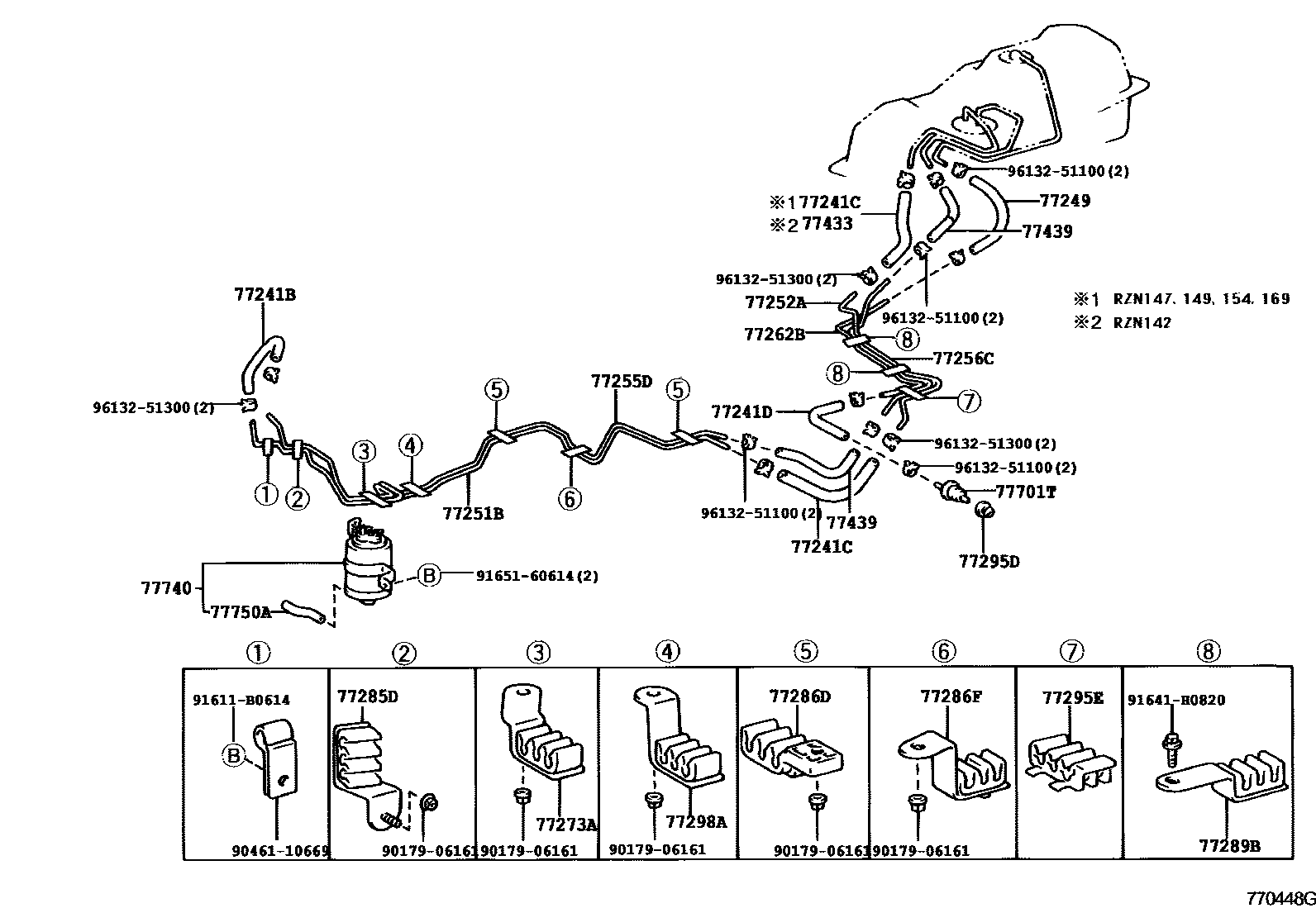

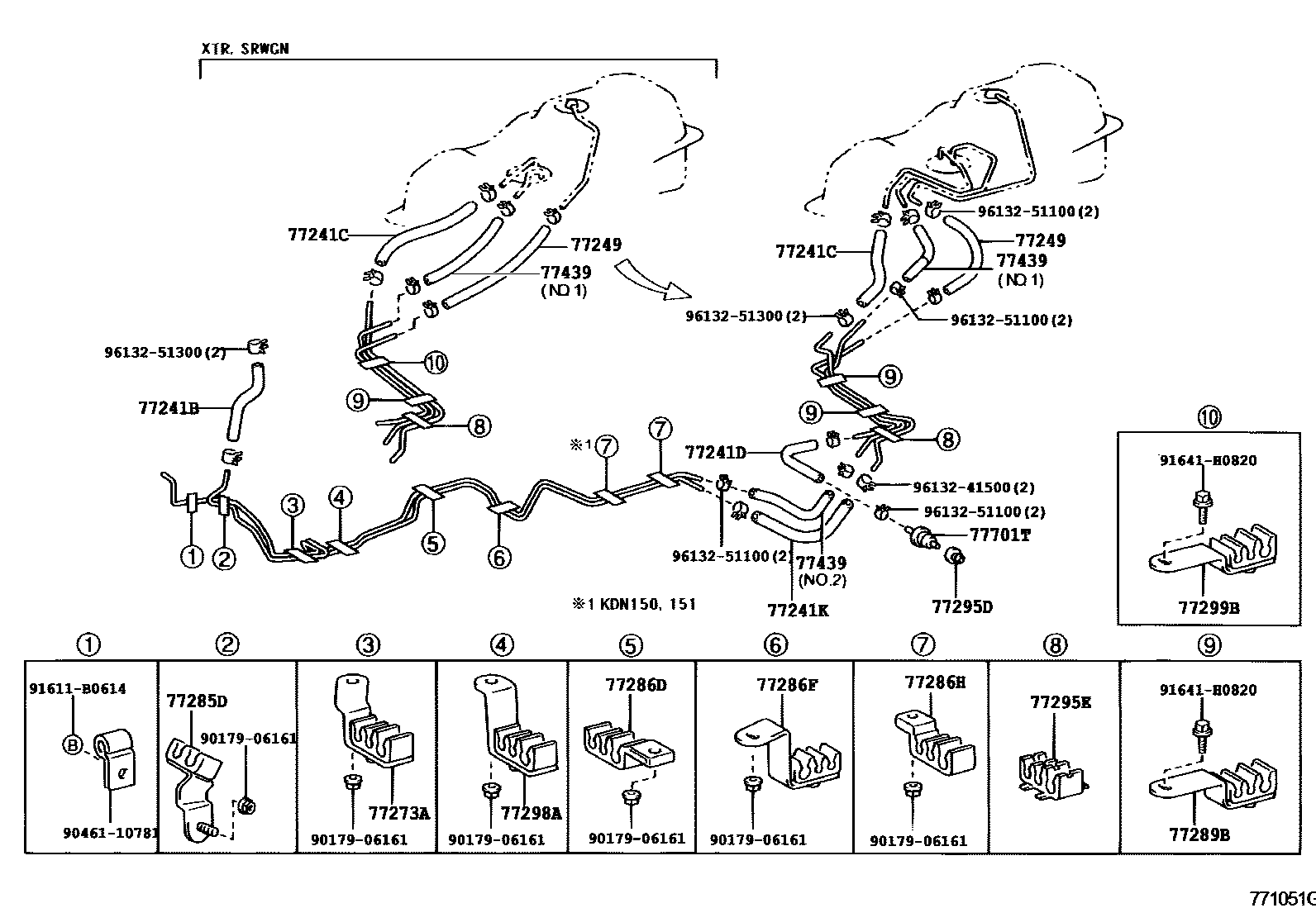

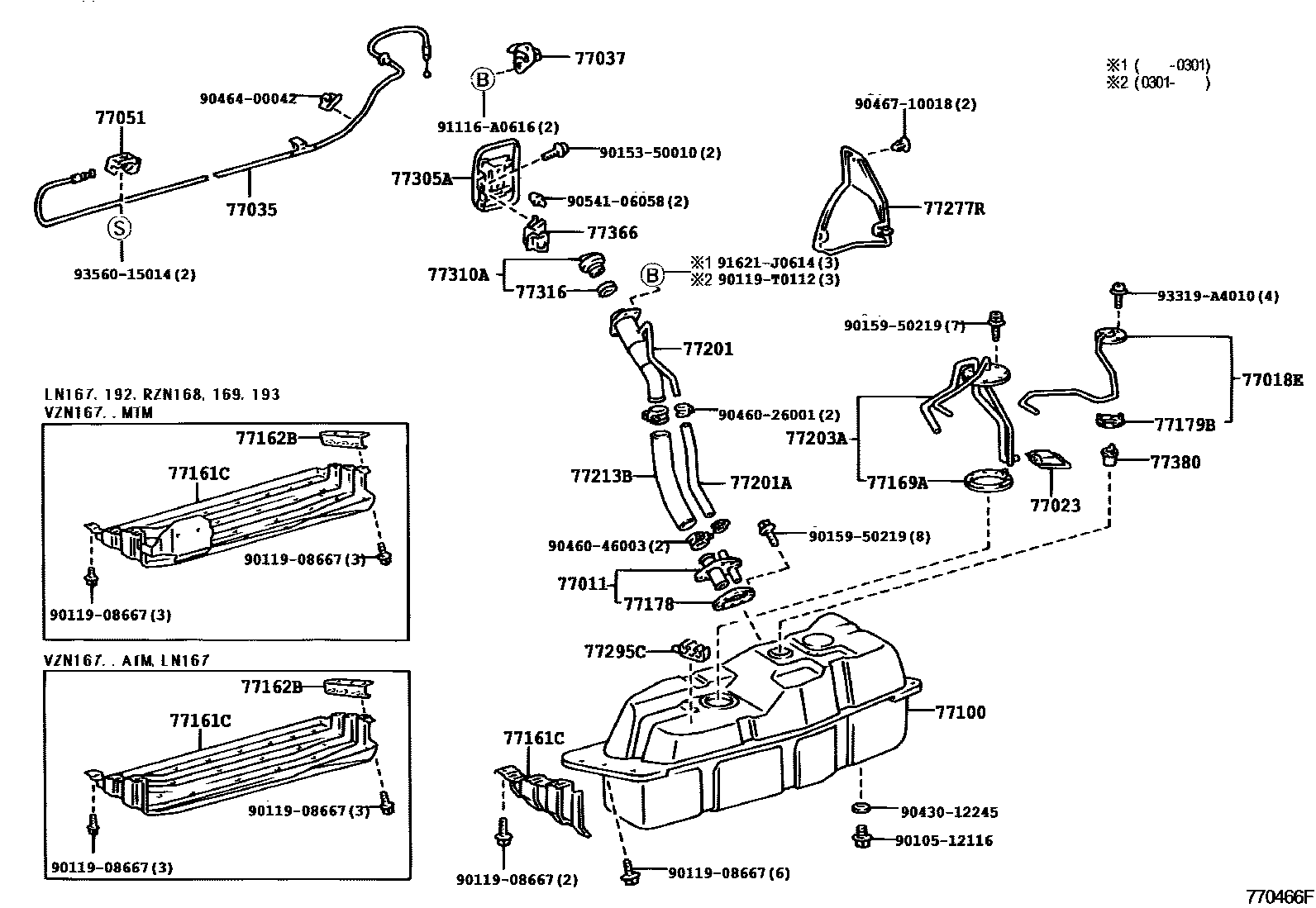

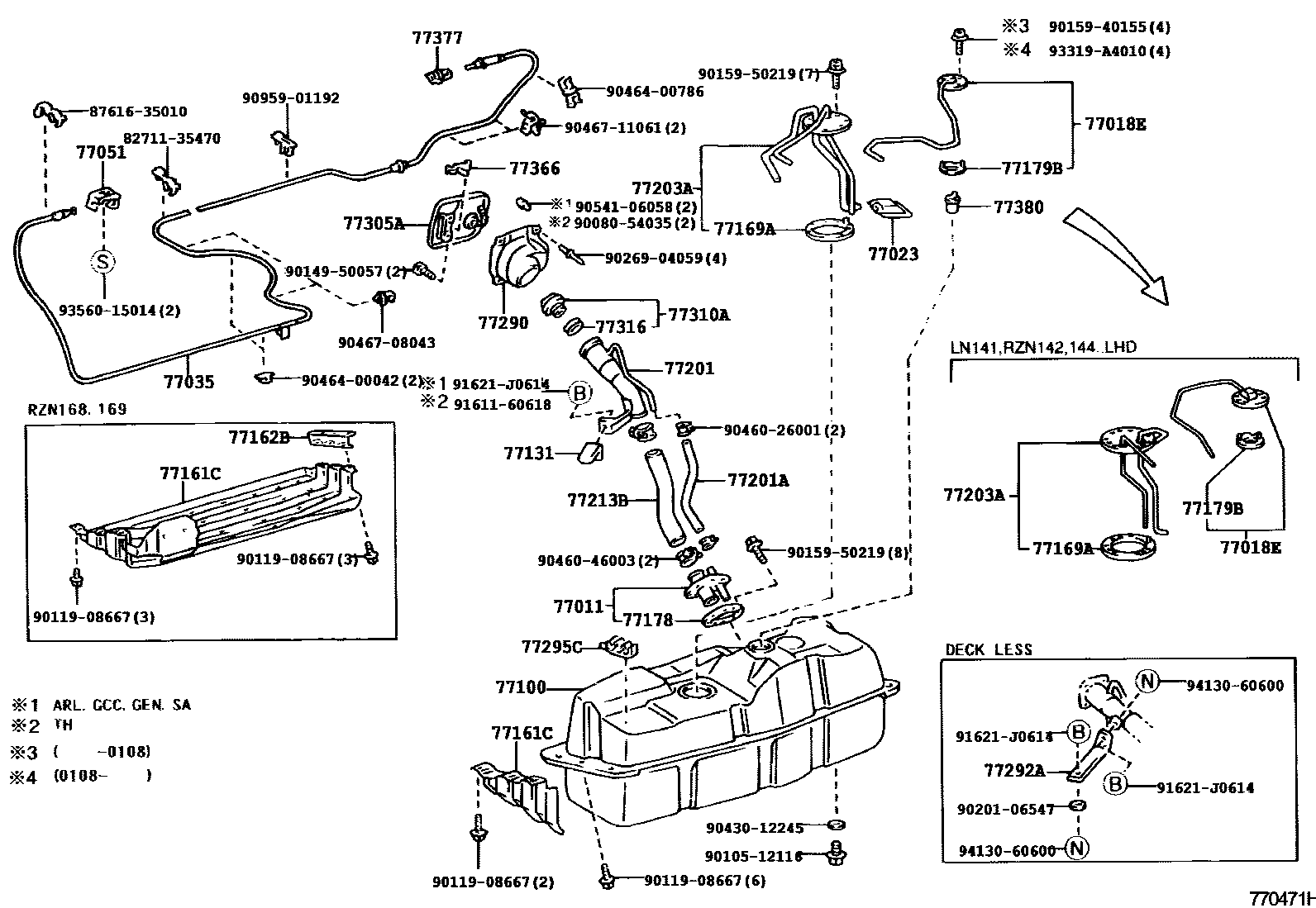

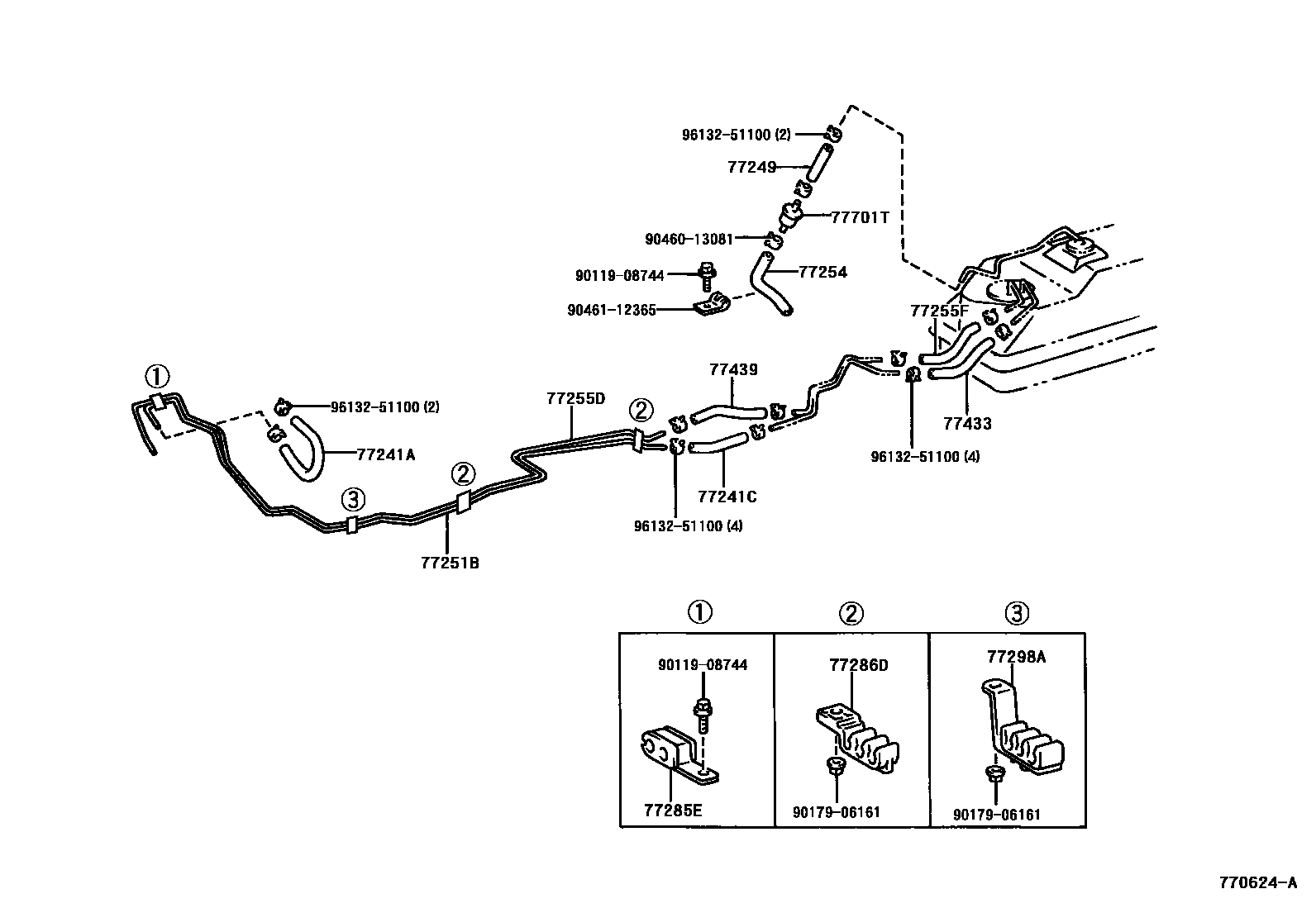

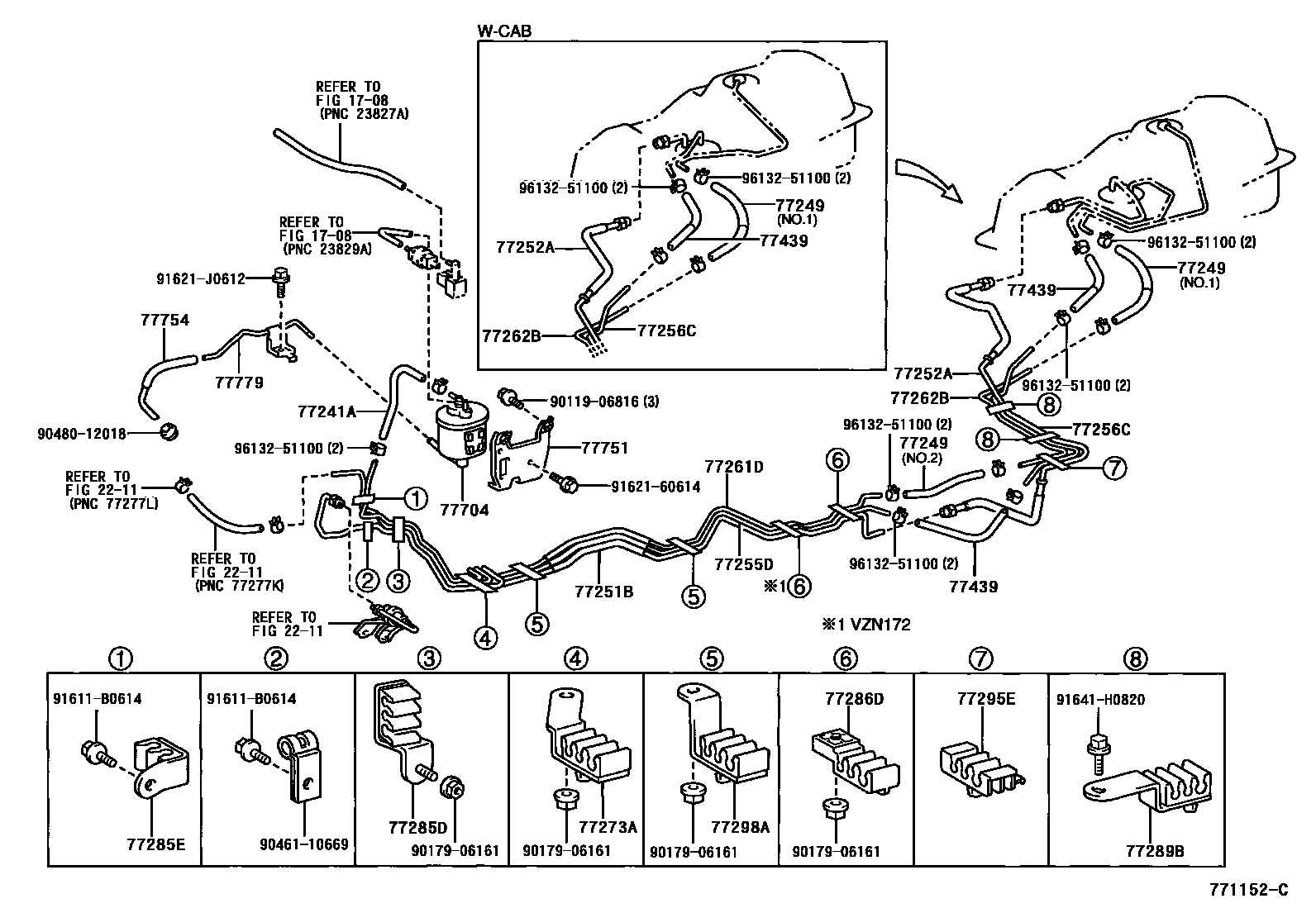

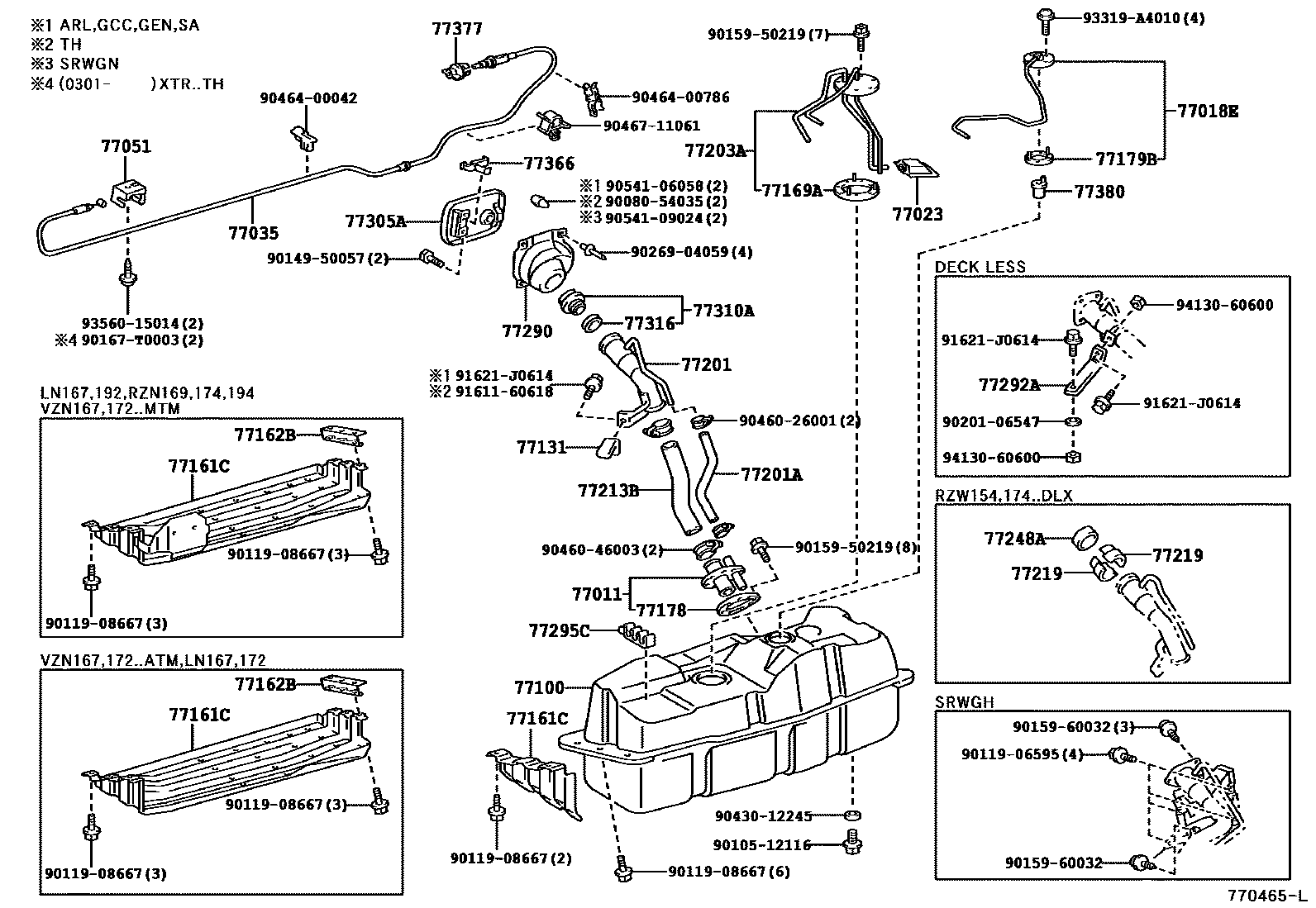

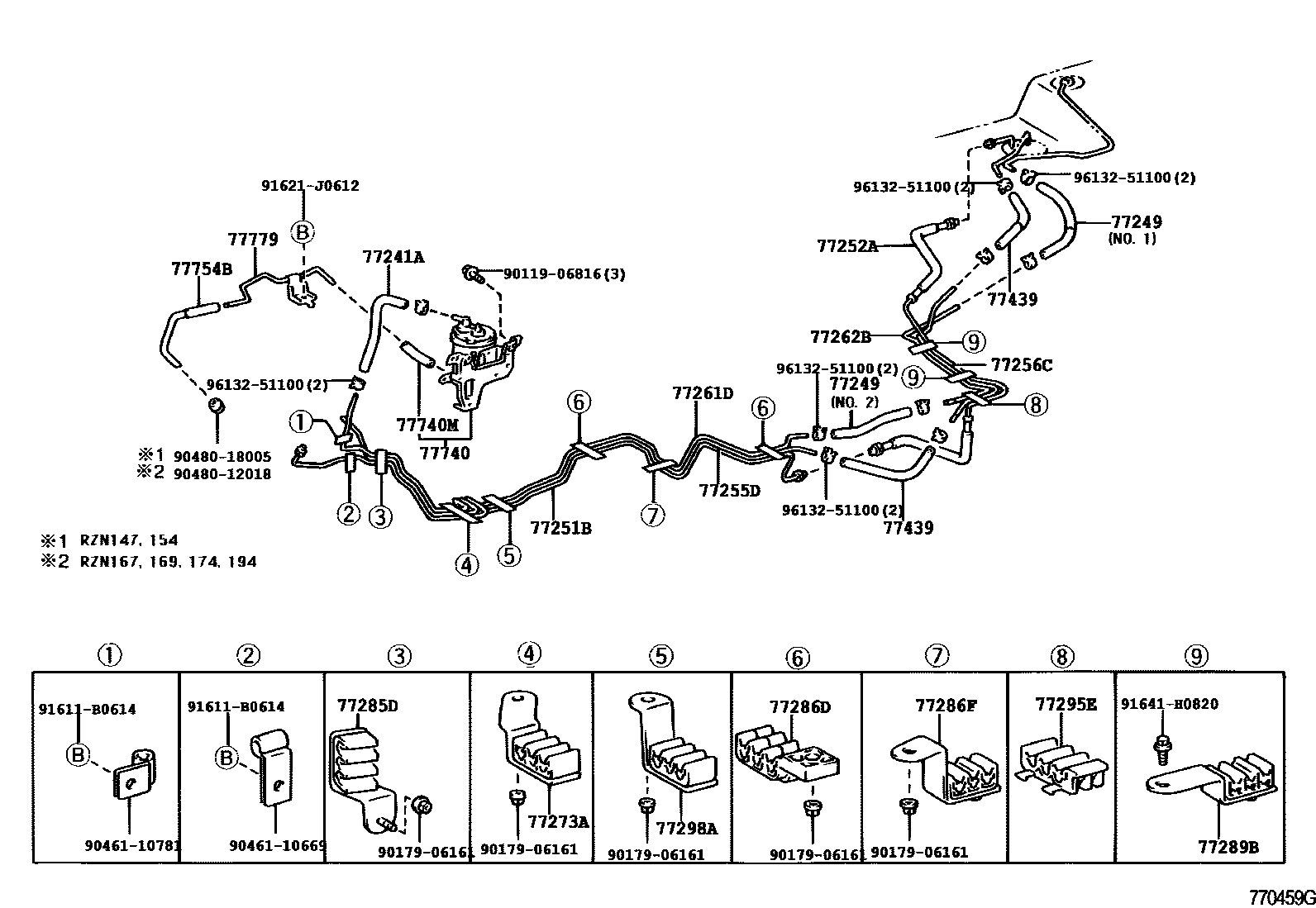

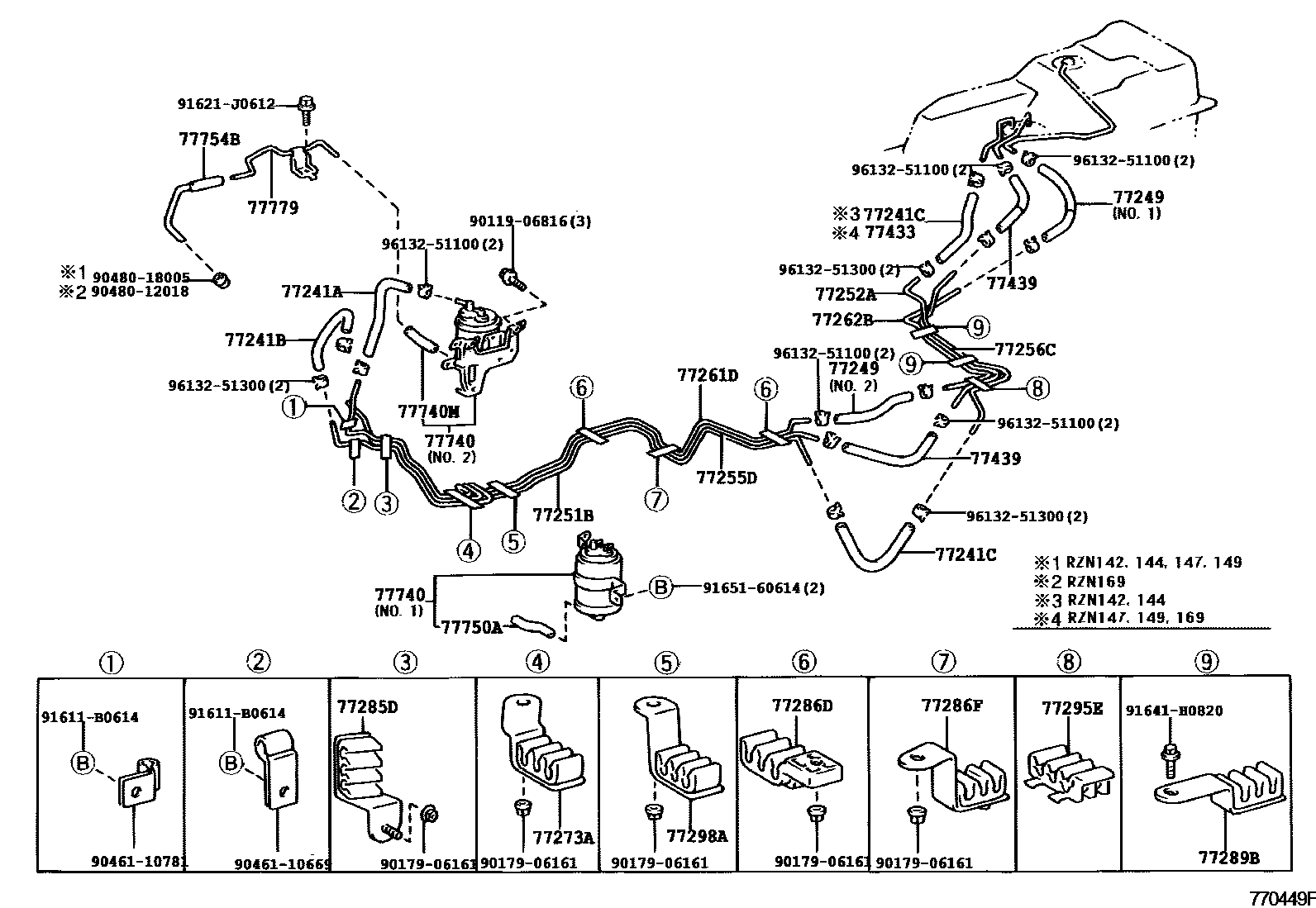

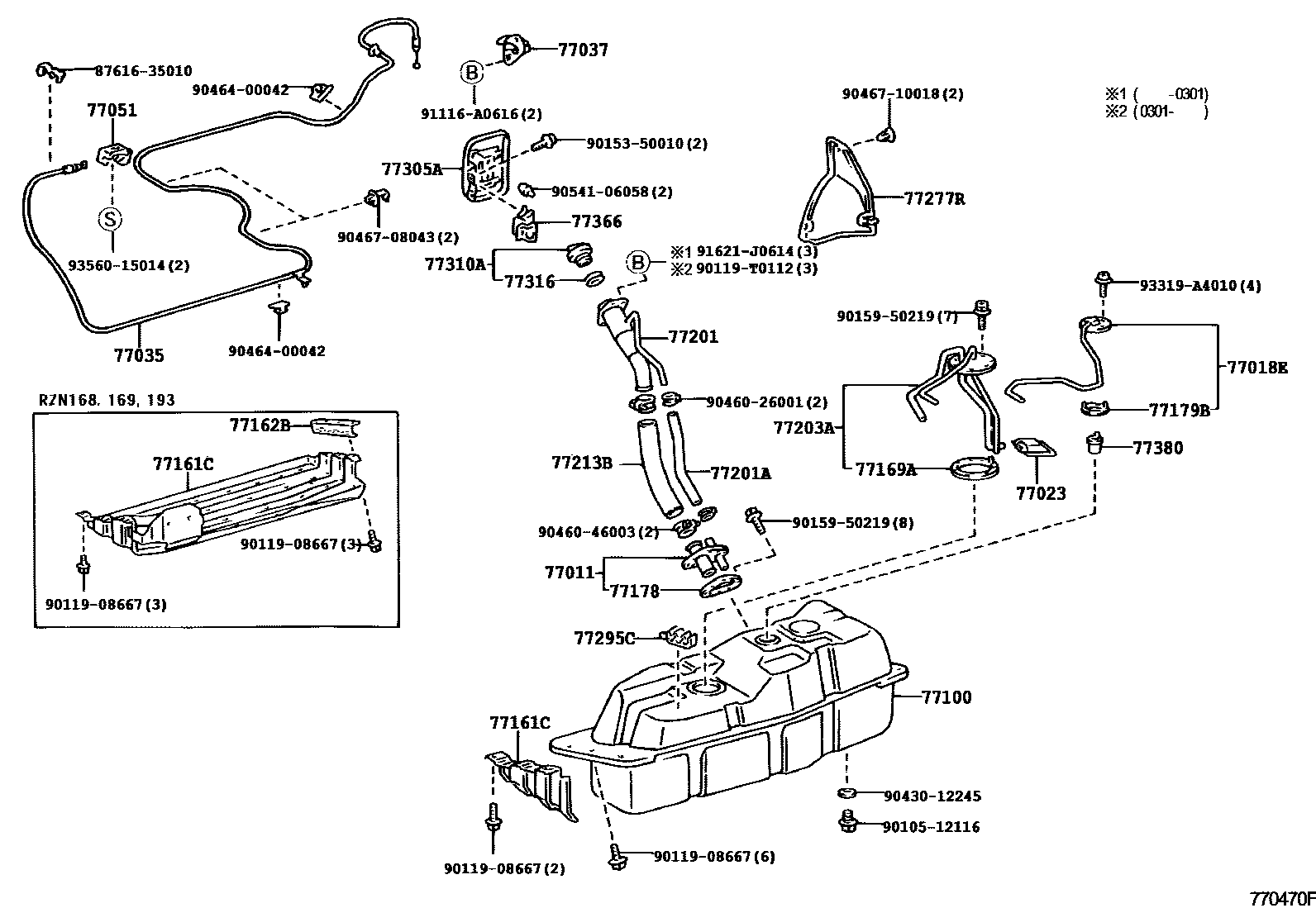

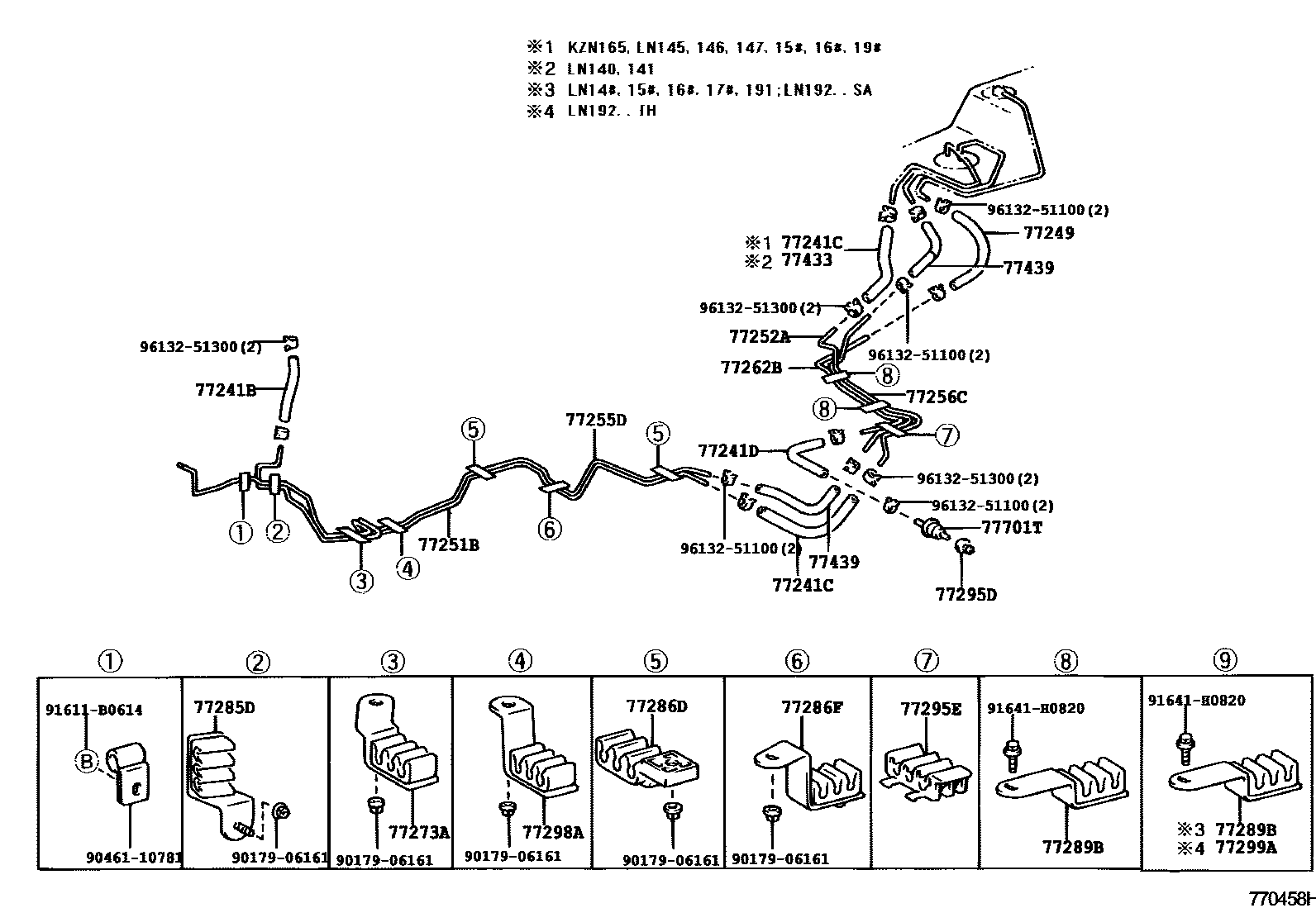

Toyota HILUX 燃油箱和燃油管 — Figure 7751
Toyota HILUX EPC diagram 7751, 燃油箱和燃油管, with 11 images and 65 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 77011 | Filling pipe sub-assembly under fuel tank | 77011-04020 · 77011-35200 · 77011-35210 |
| 77018E | Fuel tank evaporation vent pipe sub-assembly | 77018-04020 · 77018-35050 · 77018-35060 · 77018-35080 · 77018-35100 |
| 77023 | Fuel suction pipe filter sub-assembly | 77023-10010 · 77023-32030 · 77023-32040 |
| 77035 | Fuel filler cap lock control cable sub-assembly | 77035-35100 · 77035-35110 · 77050-35080 · 77050-35081 · 77050-35090 · 77050-35091 · 77050-35100 · 77050-35101 · 77050-35110 · 77050-35111 · 77050-35120 · 77050-35121 · 77050-35130 · 77050-35131 · 77050-35180 · 77050-35181 |
| 77037 | Fuel filler cap lock sub-assembly | 77037-35010 |
| 77051 | Fuel filler cap opening lever sub-assembly | 77051-35010 |
| 77100 | fuel tank assembly | 77001-3D907 · 77001-3D908 · 77001-3D909 · 77001-3D910 · 77001-3D911 · 77001-3D912 · 77001-3D914 · 77001-3D921 |
| 77131 | Fuel tank filler pipe bracket | 77131-35060 |
| 77161C | Fuel tank lower protective shell | 77161-04010 · 77161-04020 · 77161-04030 · 77161-35160 · 77161-35170 · 77161-35180 · 77161-35200 · 77606-04010 · 77606-35030 |
| 77162B | Fuel tank rear protective shell bracket | 77162-04010 · 77162-35020 |
| 77169A | Fuel suction pipe fixed gasket | 77169-04020 · 77169-14010 |
| 77178 | Fuel tank filler pipe lower gasket | 77178-04010 · 77178-34010 |
| 77179B | Fuel tank evaporative vent pipe gasket | 77179-0A010 · 77179-26010 |
| 77201 | Fuel tank inlet pipe sub-assembly | 77201-04020 · 77201-04030 · 77201-04050 · 77201-04060 · 77201-04070 · 77201-04080 · 77201-04090 · 77201-04100 · 77201-04110 · 77201-04120 · 77201-35540 · 77201-35550 · 77201-35560 · 77201-35580 · 77201-35590 · 77201-35620 · 77201-35660 · 77201-35680 · 77201-35750 · 77201-35770 |
| 77201A | No. 1 fuel hose (for fuel tank inlet pipe) | 77269-04010 · 77269-04020 · 77269-04030 · 77269-04040 · 77269-35010 · 77269-35020 · 95313-13022 · 95313-13026 |
| 77203A | Fuel suction pipe sub-assembly | 77203-04020 · 77203-04030 · 77203-35520 · 77203-35530 · 77203-35531 · 77203-35540 · 77203-35550 · 77203-35560 · 77203-35570 · 77203-35580 · 77203-35590 · 77203-35600 · 77203-35630 · 77203-35640 · 77203-35740 · 77203-35750 · 77203-35760 · 77203-35770 · 77203-35780 · 77203-35781 · 77203-35820 |
| 77213B | Fuel tank to filler pipe hose | 77213-04030 · 77213-04040 · 77213-04050 · 77213-04060 · 77213-35310 · 77213-35320 · 77213-35330 · 77213-35340 · 77213-35350 |
| 77219 | Fuel tank filler pipe cap | 77219-20070 |
| 77241A | No. 1 fuel hose (for No. 1 main fuel line) | 95334-06028 |
| 77241B | No. 2 fuel hose (for No. 1 main fuel line) | 77279-35060 · 77279-35071 · 77279-35080 · 77279-35100 · 95334-08026 |
| 77241C | No. 3 fuel hose (for No. 1 main fuel pipe) | 95332-10020 · 95334-06014 · 95334-08022 |
| 77241K | No. 9 fuel hose | 95332-10020 |
| 77248A | Fuel tank filler pipe cap holder | 77248-20030 |
| 77249 | fuel drain hose | 77249-35120 · 95333-06010 · 95333-06020 · 95333-06030 · 95333-06040 · 95333-06060 |
| 77251B | main fuel pipe | 77251-04260 · 77251-04270 · 77251-04280 · 77251-04290 · 77251-04300 · 77251-04310 · 77251-35750 · 77251-3D190 · 77251-3D200 · 77251-3D210 · 77251-3D230 · 77251-3D240 · 77251-3D250 · 77251-3D260 · 77251-3D270 · 77251-3D280 · 77251-3D290 · 77251-3D310 · 77251-3D320 · 77251-3D330 · 77251-3D340 · 77251-3D420 · 77251-3D430 · 77251-3D440 |
| 77252A | No. 2 main fuel pipe | 77209-35350 · 77209-35360 · 77209-35391 · 77252-04090 · 77252-35360 · 77252-35380 |
| 77254 | No. 1 fuel evaporation exhaust pipe | 95333-06020 |
| 77255D | fuel return pipe | 77255-04190 · 77255-04200 · 77255-04210 · 77255-04220 · 77255-04230 · 77255-04240 · 77255-35520 · 77255-35770 · 77255-35780 · 77255-35790 · 77255-35800 · 77255-35810 · 77255-35820 · 77255-35850 · 77255-35860 · 77255-3D040 · 77255-3D050 · 77255-3D060 |
| 77255F | No. 2 fuel hose (for fuel return pipe) | 95333-06020 |
| 77256C | No. 2 fuel return pipe | 77256-04020 · 77256-35050 · 77256-35070 |
| 77261D | Fuel tank to charcoal canister pipe | 77261-04110 · 77261-04120 · 77261-04130 · 77261-35530 · 77261-35540 · 77261-35550 · 77261-35570 · 77261-35580 · 77261-35590 |
| 77262B | No. 2 fuel tank to carbon canister pipe | 77262-04030 · 77262-35060 · 77262-35080 |
| 77273A | No. 6 fuel pipe clamp with retaining ring | 77273-35020 · 77273-35030 |
| 77277R | Fuel tank filler pipe protection device | 77277-35020 |
| 77285D | No. 1 fuel pipe clamp | 77285-35320 · 77285-35330 · 77285-35590 |
| 77285E | No. 1 fuel pipe clamp with retaining ring | 77285-35030 · 77285-35600 |
| 77286D | No. 2 fuel pipe clamp | 77286-35020 · 77286-35090 |
| 77286F | No. 2 fuel pipe clamp | 77286-35040 · 77286-35100 |
| 77286H | No. 3 fuel pipe clamp | 77286-35110 |
| 77289B | No. 3 fuel pipe clamp | 77289-35020 · 77289-35030 |
| 77290 | Fuel tank filler pipe cover assembly | 77290-04010 · 77290-04020 · 77290-35030 · 77290-35040 · 77290-35050 · 77290-35060 |
| 77292A | Fuel tank filler pipe upper bracket | 77292-35200 |
| 77295C | Fuel pipe retaining ring | 77295-35140 |
| 77295D | Fuel pipe retaining ring | 77295-35170 |
| 77295E | Fuel pipe retaining ring | 77295-35160 · 77295-35290 |
| 77298A | No. 4 fuel pipe clamp | 77298-35010 · 77298-35020 |
| 77299A | No. 5 fuel pipe clamp | 77299-35020 |
| 77299B | Fuel gauge sensor cover seal | 77299-35030 |
| 77305A | Fuel filler cap sub-assembly | 77305-35010 · 77305-35020 · 77305-35040 · 77305-35041 · 77305-35050 · 77305-35051 · 77305-35060 · 77305-35061 · 77305-35070 · 77305-35071 |
| 77310A | Fuel tank cap assembly | 77310-12150 · 77310-35070 · 77310-35080 · 77310-35110 · 77310-48010 · 77310-48020 |
| 77316 | fuel tank cap gasket | 77316-16010 |
| 77366 | Fuel filler cap hinge spring | 77358-28030 · 77360-35030 · 77360-35050 |
| 77377 | Fuel filler cap lock retainer | 77377-12050 |
| 77380 | Fuel shut-off valve assembly | 77380-26010 |
| 77433 | No. 1 main fuel hose | 77433-35030 · 77433-35040 · 95333-06020 |
| 77439 | fuel return hose | 77439-35020 · 77439-35030 · 77439-35040 · 95333-06020 · 95333-06030 · 95333-06040 · 95334-06014 |
| 77701T | Check valve (for main fuel tank) | 90917-10054 · 90917-10067 · 90917-10090 |
| 77704 | Carbon canister sub-assembly | 77704-35380 |
| 77740 | Carbon canister assembly | 77740-35430 · 77740-35440 · 77740-35450 · 77740-35460 |
| 77740M | Carbon canister hose | 90445-12284 |
| 77750A | No. 1 fuel hose (for canister) | 90445-12122 |
| 77751 | Carbon canister base bracket | 77751-35140 |
| 77754 | No. 1 carbon canister outlet hose | 77754-35380 |
| 77754B | Carbon canister outlet hose | 77754-35350 · 77754-35360 |
| 77779 | Carbon canister outlet pipe | 77779-35040 · 77779-35080 |
