Toyota HILUX 前翼子板挡泥板和前围板 — Figure 5355

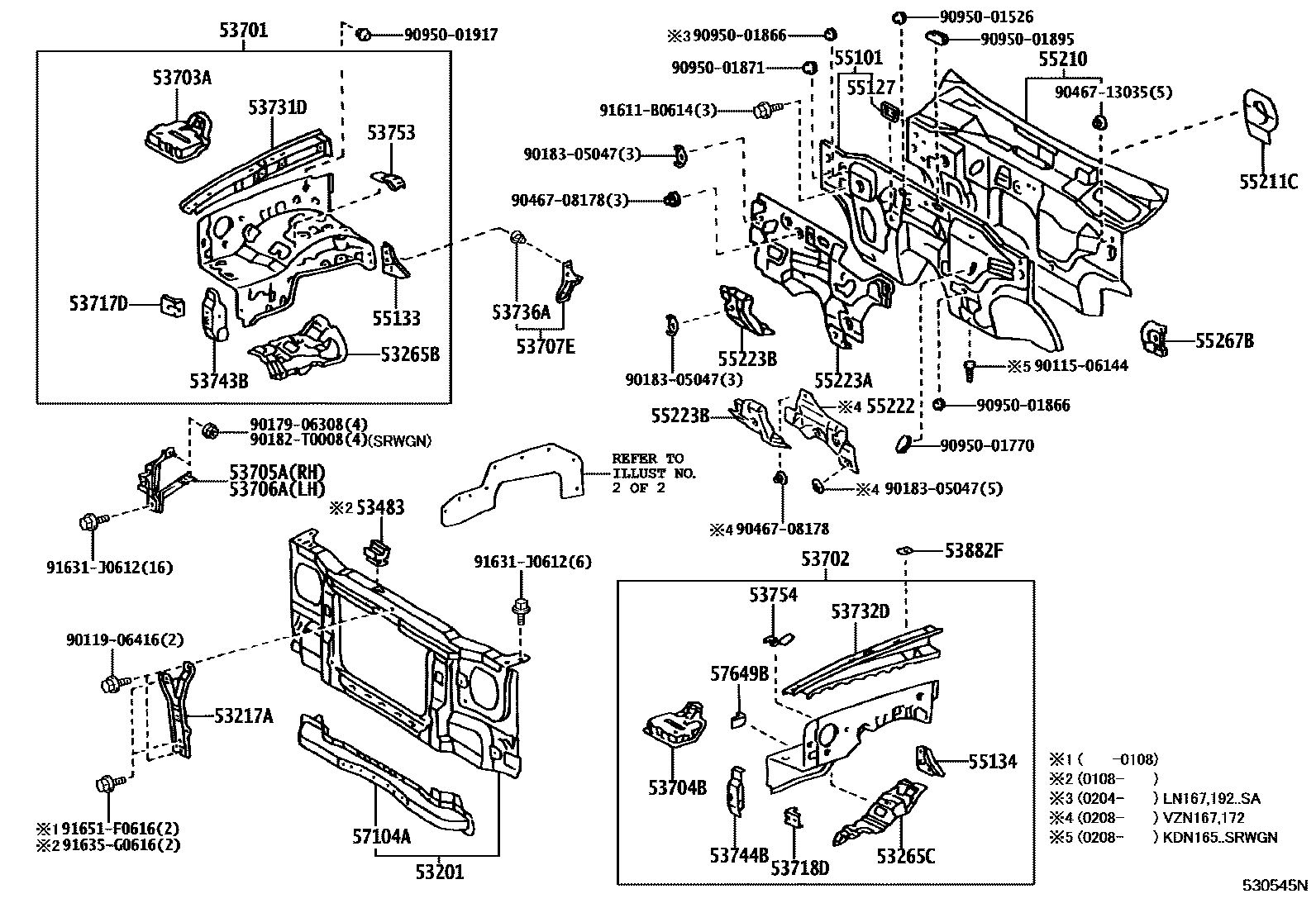

Toyota HILUX EPC diagram 5355, 前翼子板挡泥板和前围板, with 2 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 53201 | Radiator bracket sub-assembly | 53201-35130 · 53201-35160 · 53201-35190 · 53201-35200 |
| 53217A | engine cover lock bracket | 53217-35030 · 53217-35050 |
| 53265B | No. 1 right battery bracket mounting bracket | 53265-35040 |
| 53265C | No. 1 left battery bracket mounting bracket | 53266-35030 |
| 53483 | Engine cover support rod protector | 53483-35010 |
| 53701 | Right front fender fender sub-assembly | 53701-35380 · 53701-35381 · 53701-35610 · 53701-35611 · 53701-35640 · 53701-35641 · 53701-35650 · 53701-35651 · 53701-35660 · 53701-35661 · 53701-35670 · 53701-35671 · 53701-35680 · 53701-35681 · 53701-35700 · 53701-35701 · 53701-35720 · 53701-35721 · 53701-35740 · 53701-35741 · 53701-3D110 · 53701-3D120 · 53701-3D130 · 53701-3D140 · 53701-3D160 · 53701-3D180 · 53701-3D190 · 53701-3D200 · 53701-3D210 · 53701-3D240 · 53701-3D420 |
| 53702 | Left front fender fender sub-assembly | 53702-35640 · 53702-35642 · 53702-35650 · 53702-35652 · 53702-35660 · 53702-35662 · 53702-35663 · 53702-35670 · 53702-35672 · 53702-35673 · 53702-35680 · 53702-35690 · 53702-35692 · 53702-35700 · 53702-35710 · 53702-35712 · 53702-35880 · 53702-35881 · 53702-35890 · 53702-35891 · 53702-3D010 · 53702-3D020 · 53702-3D050 · 53702-3D080 · 53702-3D081 · 53702-3D090 · 53702-3D091 · 53702-3D100 · 53702-3D120 · 53702-3D130 · 53702-3D140 · 53702-3D150 · 53702-3D300 · 53702-3D310 · 53702-3D320 · 53702-3D330 · 53702-3D340 · 53702-3D370 · 53702-3D380 · 53702-3D510 · 53702-3D520 · 53702-3D530 · 53702-3D540 |
| 53703A | Battery right side bracket sub-assembly | 53703-35030 |
| 53704B | Battery left side bracket sub-assembly | 53704-35060 |
| 53705A | Right fender fender bracket sub-assembly | 53705-35040 · 53705-35070 |
| 53706A | Left fender fender bracket sub-assembly | 53706-35040 · 53706-35070 |
| 53707E | Fender right fender sub-assembly | 53707-35010 · 53707-35020 |
| 53717D | Right fender fender corner panel | 53717-35010 |
| 53718D | Left fender fender corner panel | 53718-35010 |
| 53731D | Right front fender to cowl side upper beam | 53731-35050 |
| 53732D | Left front fender to cowl side upper beam | 53732-35050 |

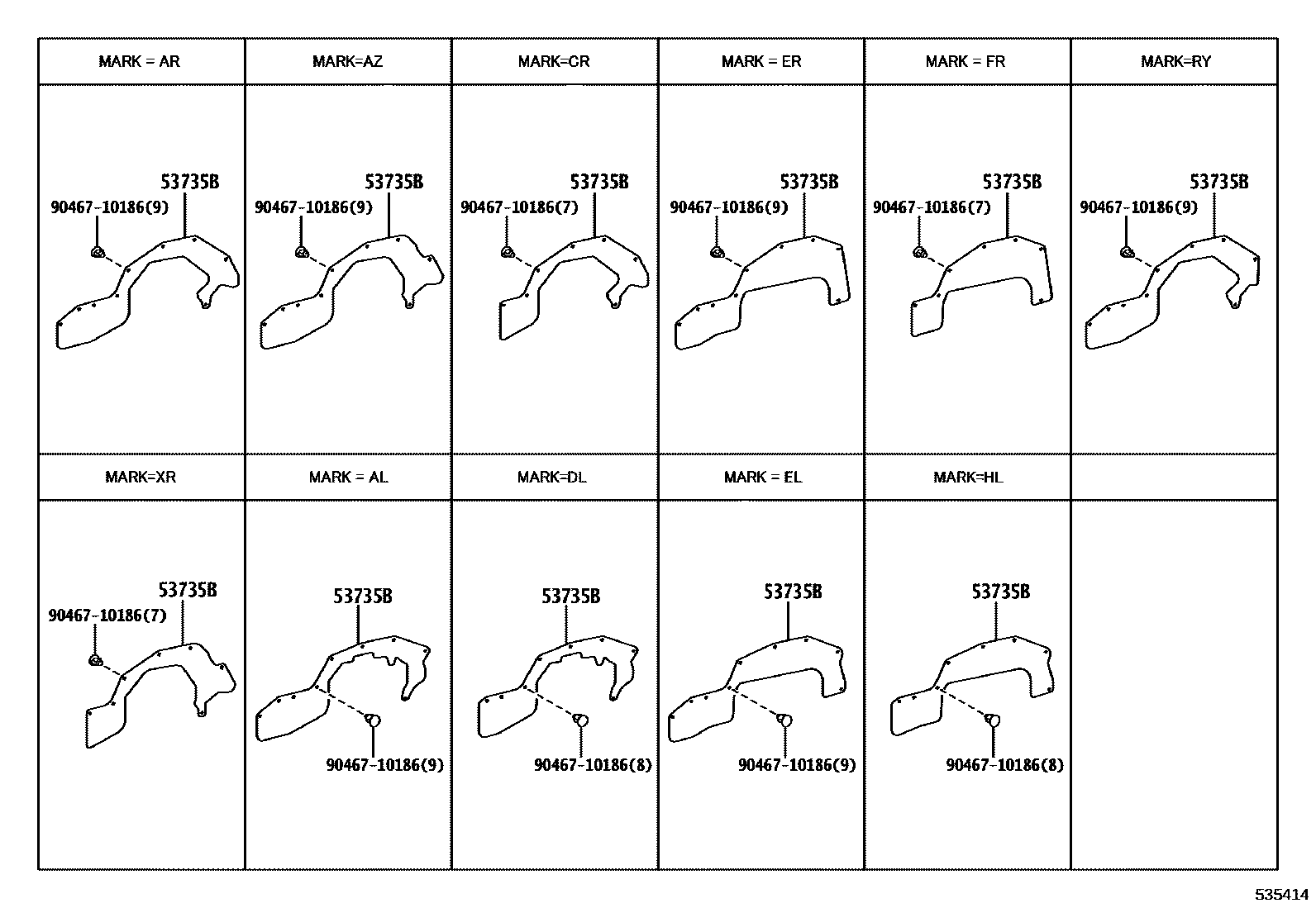

| 53735B | Front fender fender seal | 53735-04010 · 53735-04020 · 53735-04030 · 53735-35040 · 53735-35041 · 53735-35050 · 53735-35051 · 53735-35060 · 53735-35070 · 53735-35071 · 53735-35080 · 53735-35081 · 53735-35082 · 53735-35090 · 53735-35100 · 53735-35101 · 53735-35102 · 53735-35110 · 53735-35111 · 53735-35120 · 53735-35121 · 53735-35122 · 53735-35130 · 53735-35131 · 53735-35132 · 53735-35140 |
| 53736A | Clip (for front fender fender seal) | 90467-10186 |
| 53743B | Right front fender fender front reinforcement | 53743-35020 |
| 53744B | Left front fender fender front reinforcement | 53744-35020 |
| 53753 | No. 2 relay box mounting bracket | 53753-35020 |
| 53754 | No. 2 relay box mounting bracket | 53754-35020 |
| 53882F | front fender seal | 53882-16030 |
| 55101 | Front apron sub-assembly | 55101-3D690 · 55101-3G180 · 55101-3G190 · 55101-3G220 · 55101-3G290 · 55101-3G300 · 55101-3G310 · 55101-3G320 · 55101-3G330 · 55101-3G340 · 55101-3G380 · 55101-3G450 · 55101-3G460 · 55101-3G470 · 55101-3G480 · 55101-3G490 · 55101-3G500 · 55101-3G520 · 55101-3G550 · 55101-3G560 · 55101-3G580 · 55101-3G590 · 55101-3G620 · 55101-3G640 · 55101-3G690 · 55101-3G700 · 55101-3G720 · 55101-3G730 · 55101-3G740 · 55101-3G750 · 55101-3G760 · 55101-3G770 · 55101-3G780 · 55101-3G790 · 55101-3G800 · 55101-3G810 · 55101-3G820 · 55101-3G830 · 55101-3M160 · 55101-3M200 · 55101-3M210 · 55101-3M220 · 55101-3M230 · 55101-3M240 · 55101-3M250 · 55101-3M260 · 55101-3M270 · 55101-3M280 · 55101-3M290 · 55101-3M300 · 55101-3M340 · 55101-3M350 · 55101-3M370 · 55101-3M400 · 55101-3M410 · 55101-3M430 · 55101-3M440 · 55101-3M540 · 55101-3M901 · 55101-3N230 · 55101-3N480 · 55101-3N490 · 55101-3N500 · 55101-3N570 · 55101-3N580 · 55101-3N600 · 55101-3N620 · 55101-3N630 · 55101-3N640 · 55101-3N650 · 55101-3N660 · 55101-3N670 · 55101-3N740 · 55101-3N750 · 55101-3N770 |
| 55127 | Parking brake reinforcement | 55127-34010 · 55127-35020 |
| 55133 | Right front fender fender lower fixing plate | 55133-35010 |
| 55134 | Left front fender fender lower fixing plate | 55134-35010 |
| 55210 | Front wall insulation pad assembly | 55210-04090 · 55210-04100 · 55210-04110 · 55210-35170 · 55210-35171 · 55210-35180 · 55210-35190 · 55210-35200 · 55210-35201 · 55210-35210 · 55210-35211 · 55210-35230 · 55210-35231 · 55210-35240 · 55210-35241 · 55210-35250 · 55210-35270 · 55210-35271 · 55210-35320 · 55210-35330 · 55210-35340 |
| 55211C | cowl heat insulation pad cover | 55211-04040 · 55211-35030 · 55211-35040 · 55211-35060 |
| 55222 | Center heat insulation pad on outer side of front cowl | 55222-35010 |
| 55223A | Front wall outer heat insulation pad | 55223-04020 · 55223-35050 · 55223-35051 |
| 55223B | No. 1 insulation pad for front wall panel | 55225-35090 · 55225-35091 · 55225-35100 · 55225-35101 · 55225-35130 · 55225-35131 · 55225-35150 |
| 55267B | No. 3 heat insulation pad cover for front wall | 55267-04010 · 55267-35010 |
| 57104A | Front cross member sub-assembly | 57104-35040 · 57104-35041 |
| 57649B | Wire harness bracket | 57649-35010 |
