Toyota HILUX Propeller Shaft & Universal Joint — Figure 3701

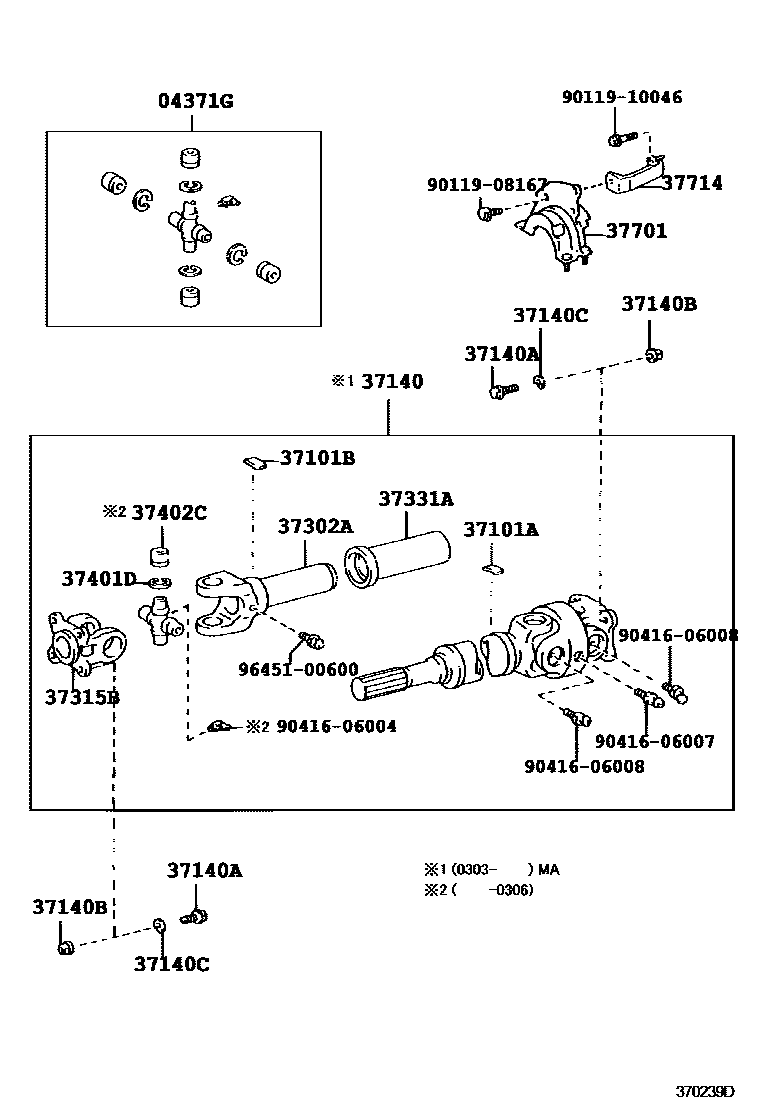

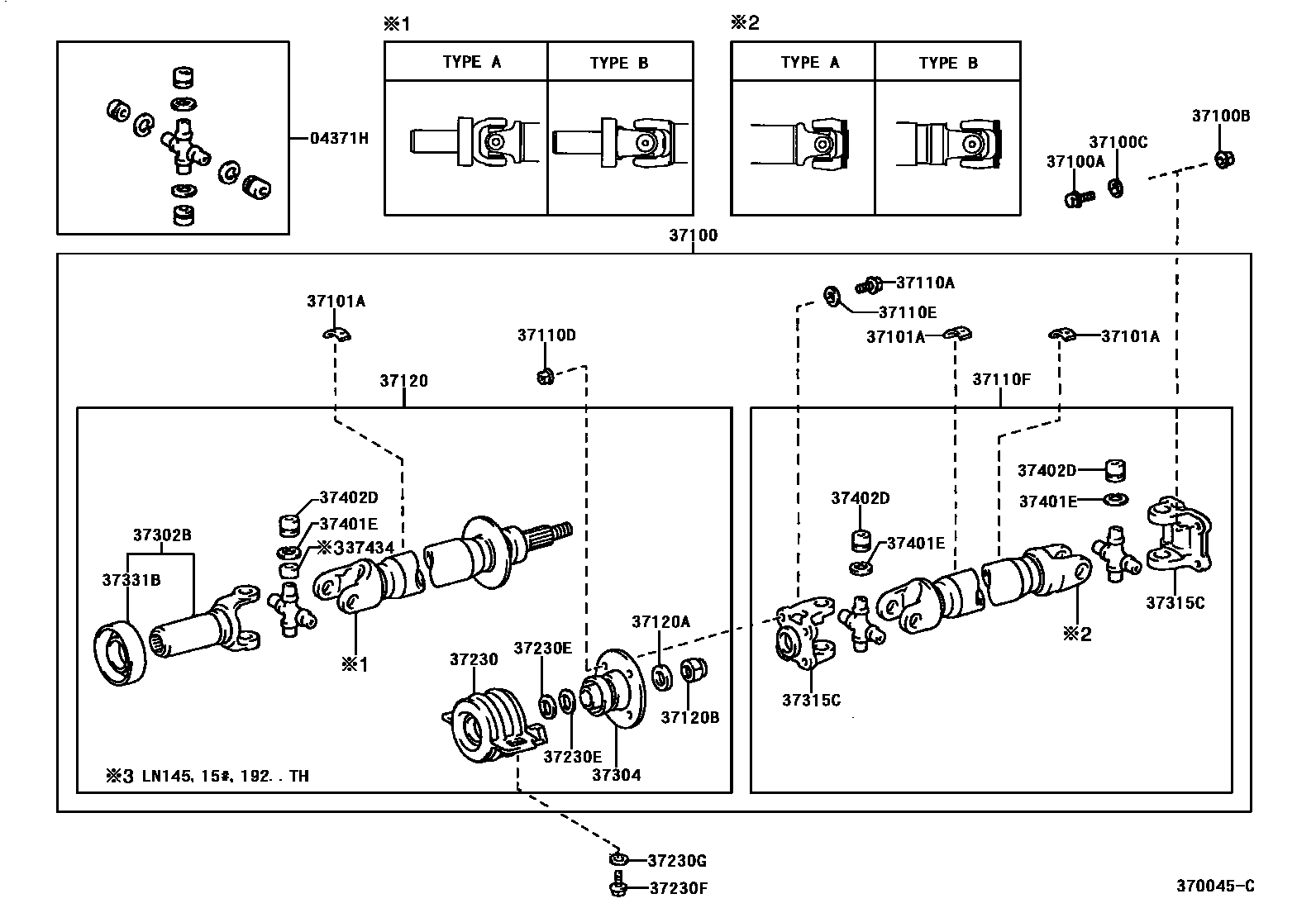

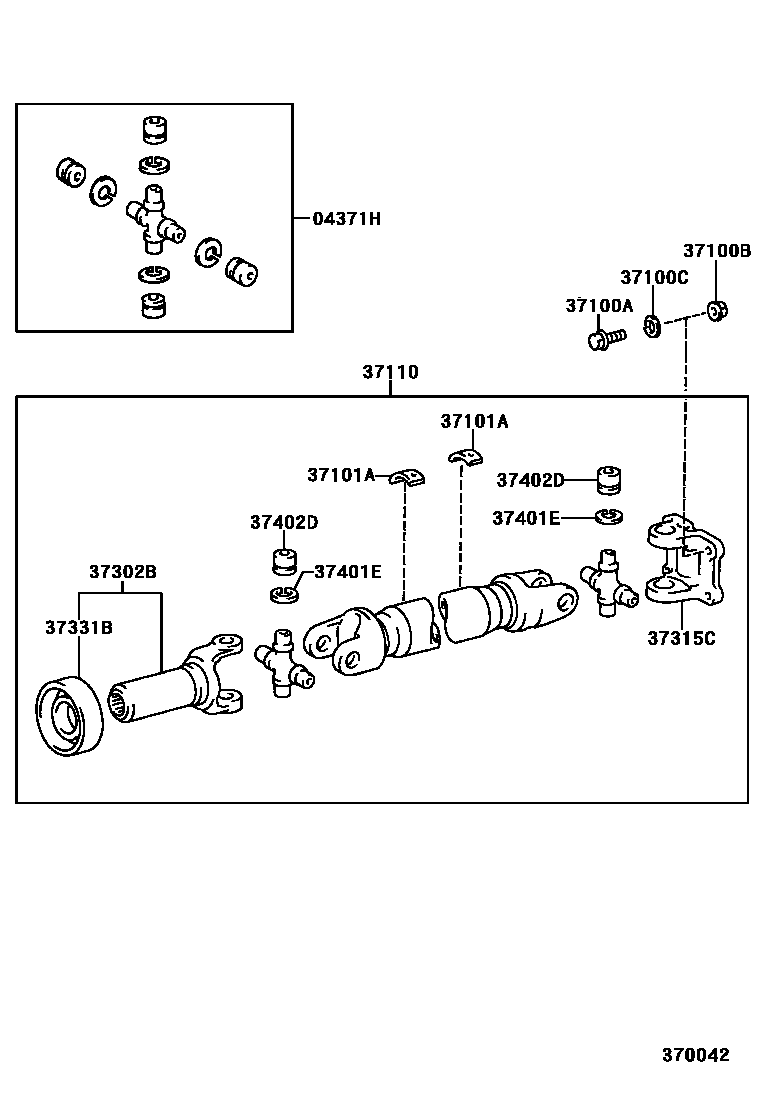

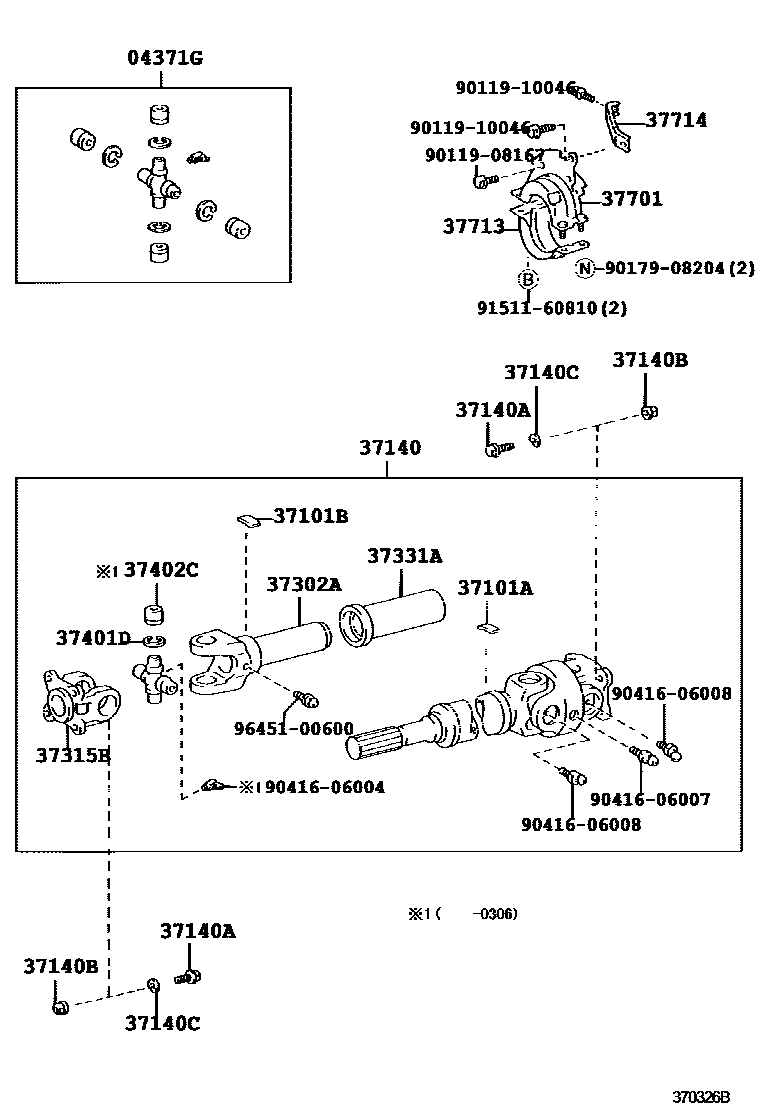

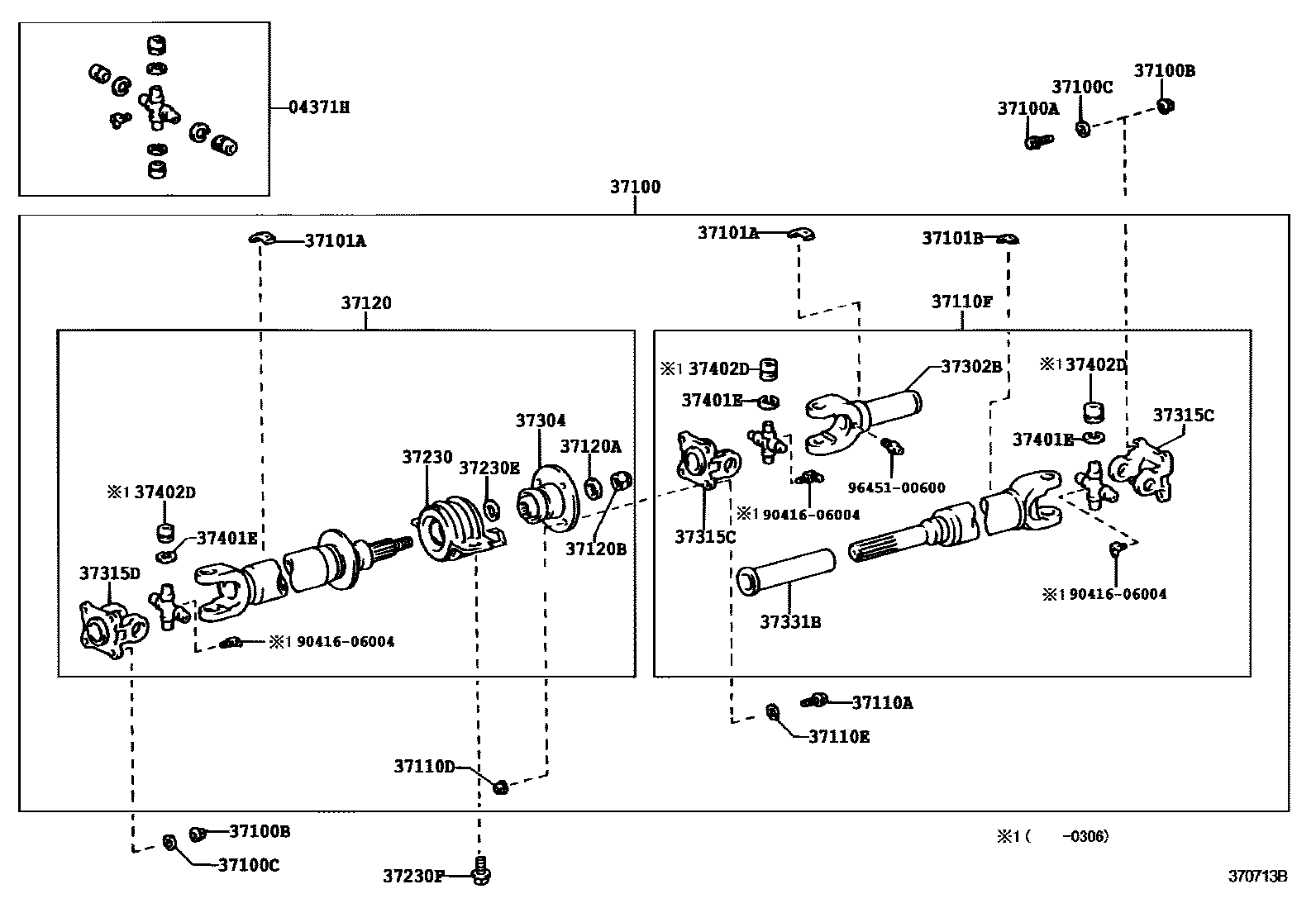

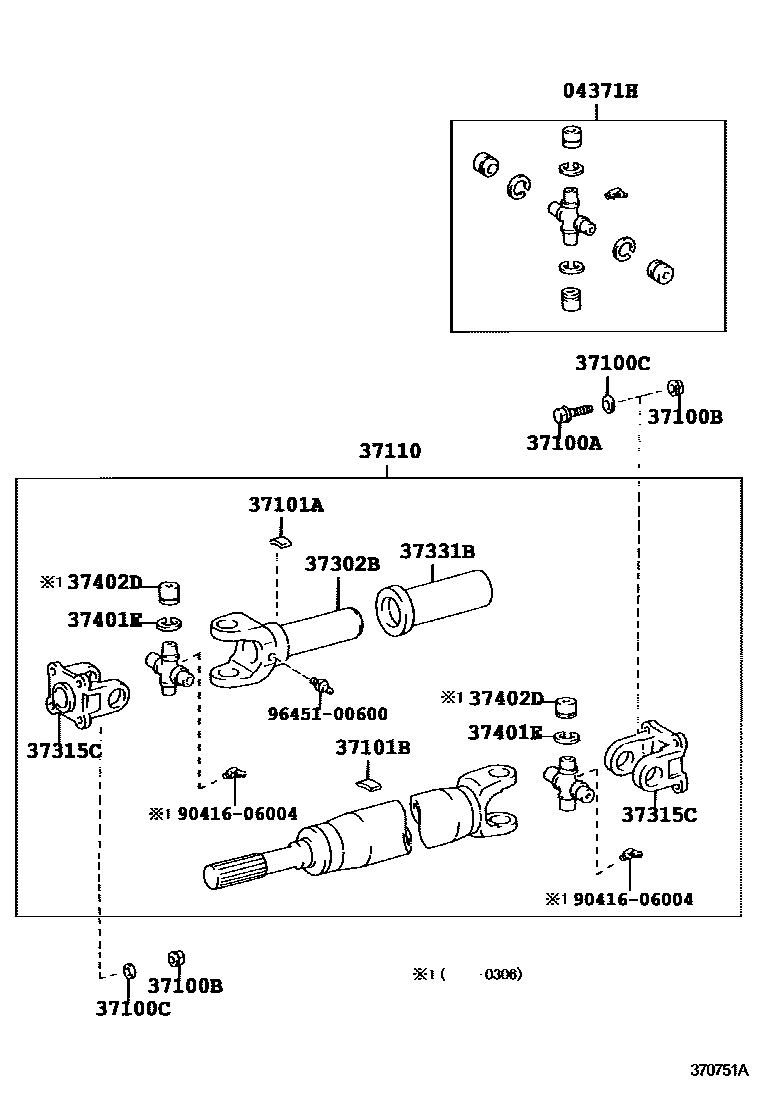

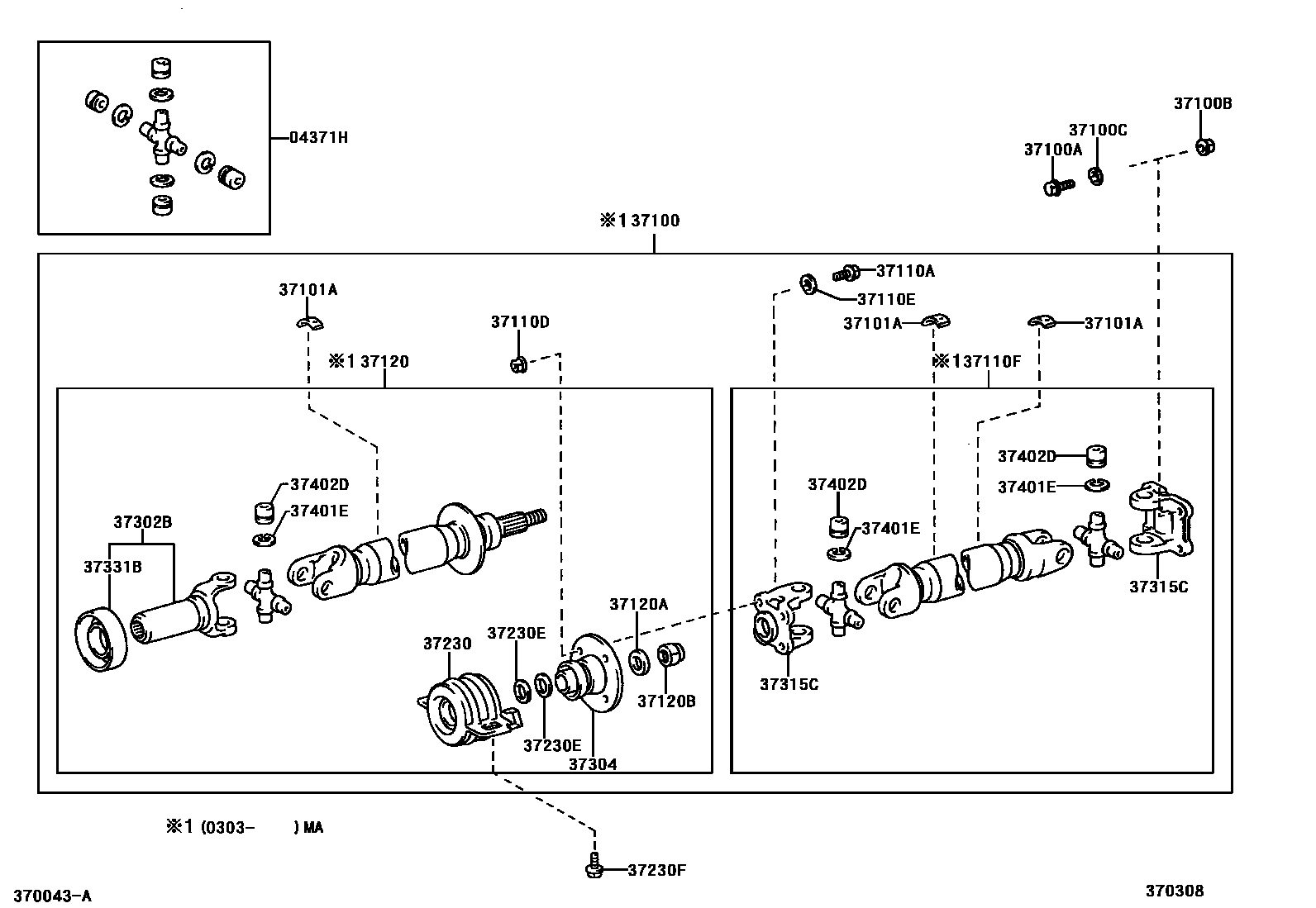

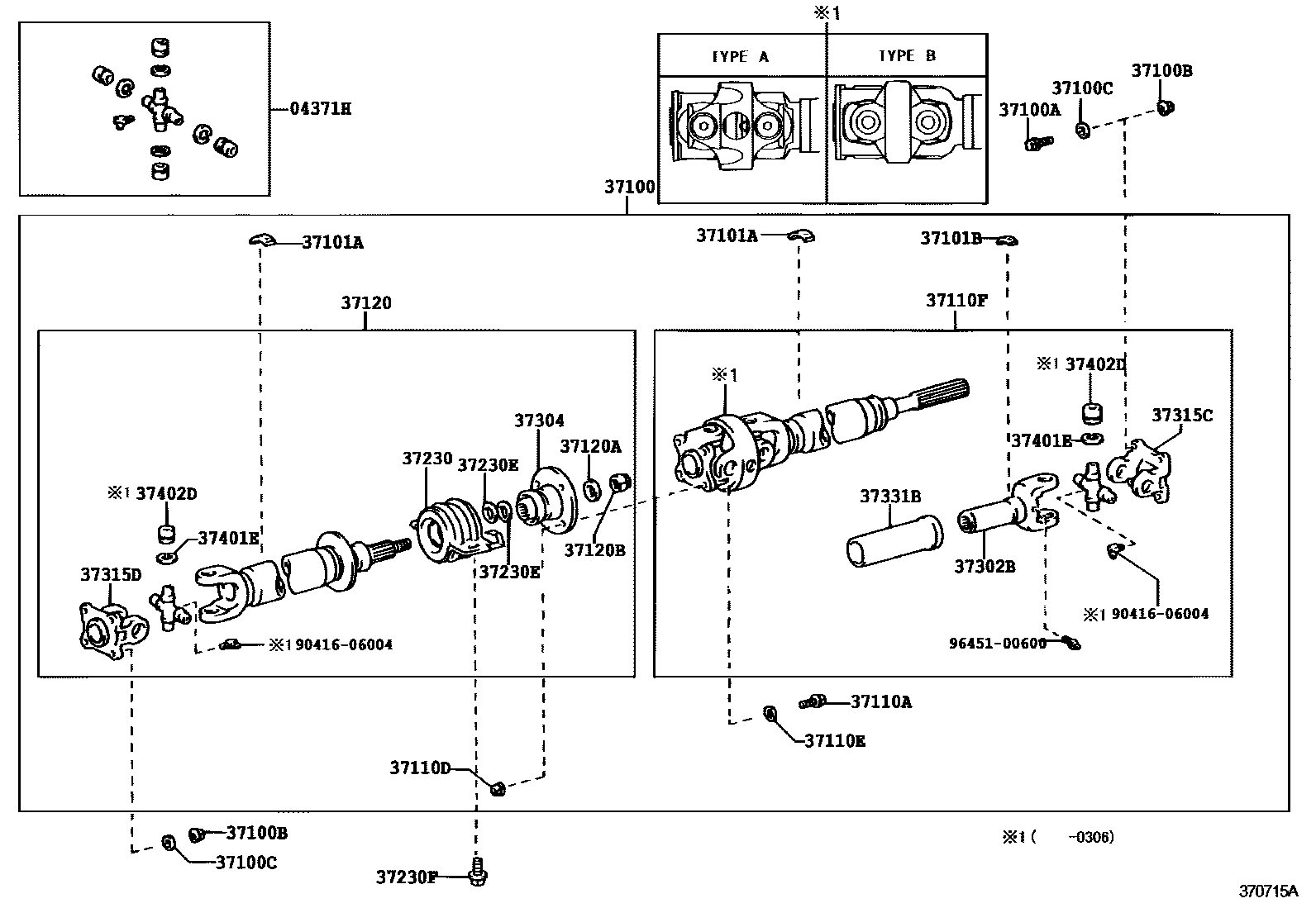

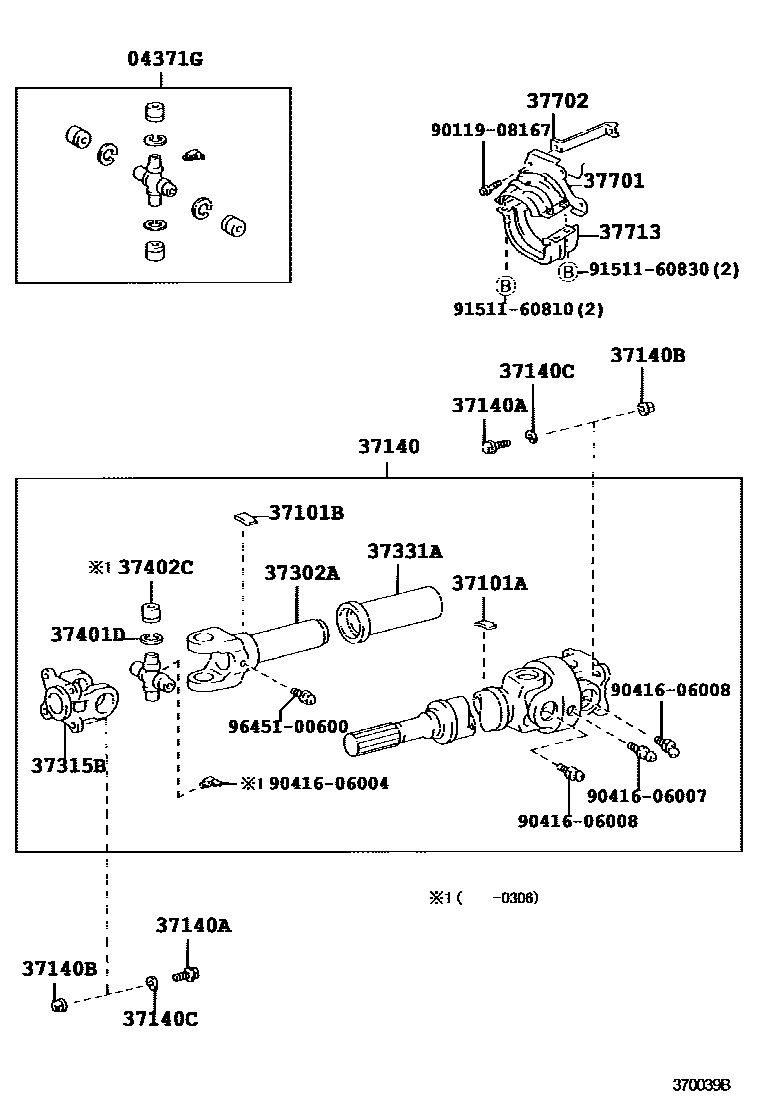

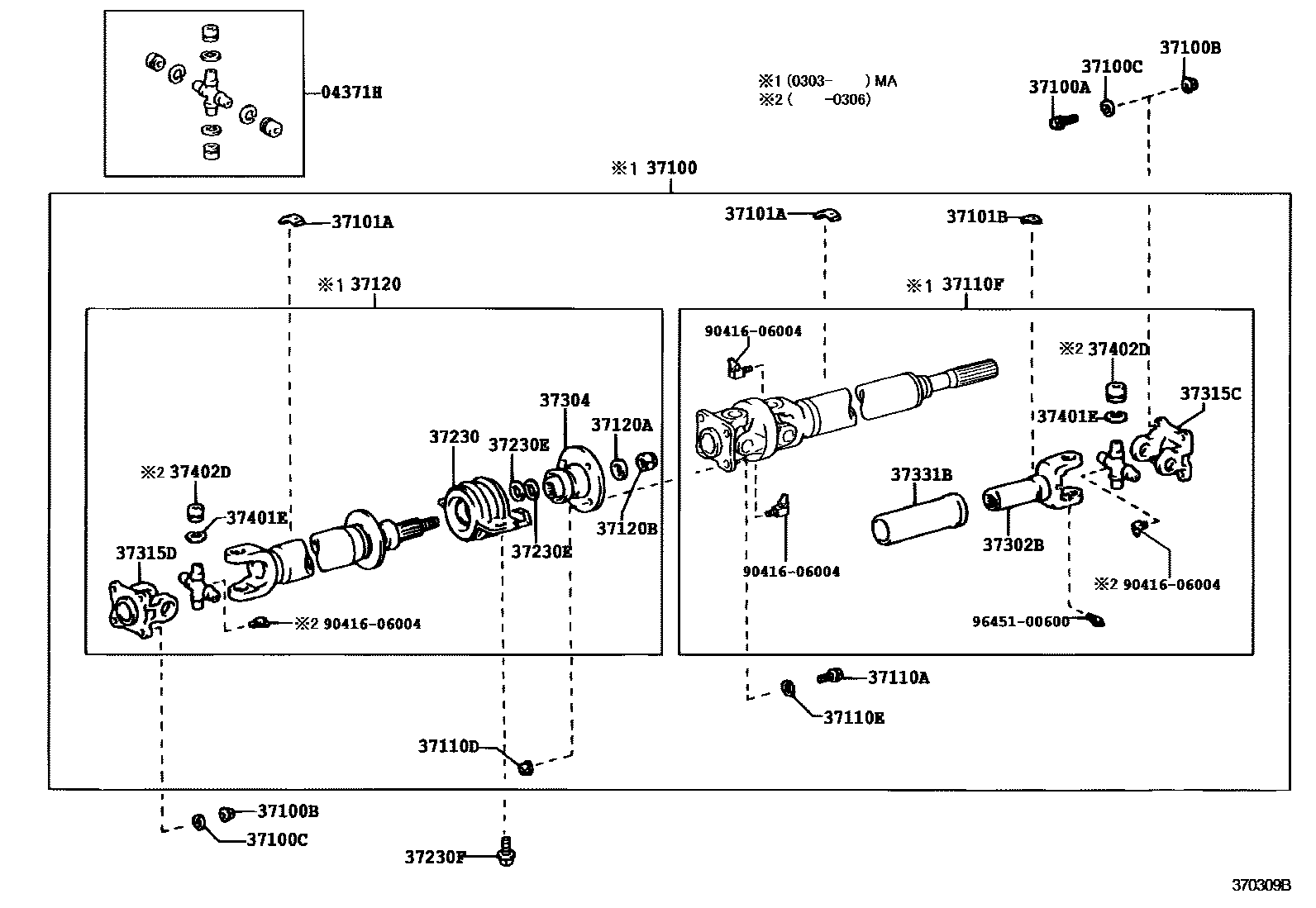

Toyota HILUX EPC diagram 3701, Propeller Shaft & Universal Joint, with 10 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04371G | Front drive shaft universal joint cross shaft assembly | 04371-35031 · 04371-35050 · 04371-35051 · 04371-60070 |
| 04371H | Rear drive shaft universal joint cross shaft assembly | 04371-25010 · 04371-25020 · 04371-30021 · 04371-30040 · 04371-30041 · 04371-35031 · 04371-35050 · 04371-35051 · 04371-60070 · 04371-60080 · 04371-60100 |
| 37100 | Drive shaft assembly with central bearing | 37100-35700 · 37100-35720 · 37100-35730 · 37100-35760 · 37100-35770 · 37100-35780 · 37100-35810 · 37100-35840 · 37100-35850 · 37100-35860 · 37100-35870 · 37100-35880 · 37100-35890 · 37100-3D050 · 37100-3D060 · 37100-3D070 · 37100-3D110 · 37100-3D120 · 37100-3D130 · 37100-3D160 · 37100-3D170 · 37100-3D410 · 37100-3D420 · 37100-3D470 · 37100-3D480 · 37100-3D490 · 37100-3D500 · 37100-3D510 · 37100-3D520 · 37100-3D530 · 37100-3D540 |
| 37100A | No. 1 bolt (used to secure the drive shaft and differential) | 90105-10085 |
| 37100B | No. 1 nut (used to secure the drive shaft and differential) | 90179-10059 |
| 37100C | No. 1 washer (used to secure drive shaft and differential) | 90204-10002 |
| 37101A | Balance weight No. 1 (for drive shaft) | 90937-01132 · 90937-01136 · 90937-01147 · 90937-01148 · 90937-01149 · 90937-01150 · 90937-01151 · 90937-01152 · 90937-01153 · 90937-01154 · 90937-01155 · 90937-01156 · 90937-01157 · 90937-01158 · 90937-01201 · 90937-01202 · 90937-01203 · 90937-01204 · 90937-01205 · 90937-01206 · 90937-01207 · 90937-01208 · 90937-01209 · 90937-01210 · 90937-01211 · 90937-01396 · 90937-01397 · 90937-01398 · 90937-01399 · 90937-01400 · 90937-01401 · 90937-01402 |
| 37101B | No. 2 balance weight (for drive shaft) | 90937-01184 · 90937-01191 · 90937-01192 · 90937-01193 · 90937-01194 · 90937-01198 · 90937-01199 · 90937-01200 · 90937-01268 · 90937-01269 · 90937-01270 · 90937-01271 · 90937-01272 · 90937-01273 · 90937-01274 |
| 37110 | Drive shaft assembly | 37110-35260 · 37110-35481 · 37110-35580 · 37110-35720 · 37110-35830 · 37110-3D200 · 37110-3D560 |
| 37110A | Bolt (for drive shaft) | 90105-10085 |
| 37110D | Nut (for drive shaft) | 90179-10059 |
| 37110E | Washer (for drive shaft) | 90204-10002 |
| 37110F | Rear drive shaft assembly | 37110-35550 · 37110-35730 · 37110-35740 · 37110-35750 · 37110-35800 · 37110-35810 · 37110-35820 · 37110-35870 · 37110-3D050 · 37110-3D170 · 37110-3D520 · 37110-3D530 · 37110-3D570 · 37110-3D580 |
| 37120 | Intermediate drive shaft assembly | 37120-35280 · 37120-35550 · 37120-35590 · 37120-35600 · 37120-35620 · 37120-35630 · 37120-35670 · 37120-35680 · 37120-35690 · 37120-35700 · 37120-35720 · 37120-35730 · 37120-35760 · 37120-35770 · 37120-35780 · 37120-35790 · 37120-35800 · 37120-35830 · 37120-35890 · 37120-3D040 · 37120-3D050 · 37120-3D090 · 37120-3D100 · 37120-3D110 · 37120-3D120 · 37120-3D130 |
| 37120A | Flat Washer (for intermediate drive shaft assembly) | 90201-18182 · 90201-20005 |
| 37120B | Nut (for fixing the intermediate drive shaft) | 90179-18009 · 90179-20006 |
| 37140 | Front drive shaft assembly | 37140-35060 · 37140-35071 · 37140-35210 |
| 37140A | Bolt (for front driveshaft) | 90105-10085 |
| 37140B | Nut (for front driveshaft) | 90179-10059 |
| 37140C | Washer (for front driveshaft) | 90204-10002 |
| 37230 | No. 1 intermediate support bearing assembly | 37230-35070 · 37230-35120 · 37230-35130 |
| 37230E | No. 1 washer (for intermediate support bearing) | 90201-25006 · 90201-26005 · 90201-28005 |
| 37230F | No. 1 bolt (for intermediate support bearing) | 90119-10046 · 90119-10049 · 90119-10865 |
| 37230G | No. 2 washer (for intermediate support bearing) | 90201-10084 |
| 37302A | Front drive shaft universal joint fork assembly | 37302-35050 |
| 37302B | Rear drive shaft universal joint fork assembly | 37302-24010 · 37302-35010 · 37302-35030 · 37302-35050 |
| 37304 | Universal joint flange sub-assembly | 37304-35041 · 37304-35051 |
| 37315B | Front drive shaft universal joint flange shift fork | 37315-35040 · 37315-35070 |
| 37315C | No. 1 rear drive shaft universal joint flange shift fork | 37315-35040 · 37315-35050 · 37315-35070 |
| 37315D | No. 2 rear drive shaft universal joint flange shift fork | 37315-35040 · 37315-35070 |
| 37331A | Front drive shaft sliding shaft dust cover sub-assembly | 37305-35020 |
| 37331B | Rear drive shaft sliding shaft dust cover sub-assembly | 37305-35020 · 37331-24010 · 37331-30010 |
| 37401D | Snap ring (for front drive shaft universal joint cross shaft bearing) | 90520-25039 · 90520-25040 · 90520-25041 · 90520-25042 · 90520-25043 · 90520-25044 · 90520-25045 · 90520-25046 · 90520-25047 · 90520-25048 · 90520-25049 · 90520-25050 · 90520-25051 · 90520-25052 · 90520-25053 · 90520-25054 · 90520-25055 · 90520-25056 · 90520-25057 · 90520-25058 · 90520-26038 · 90520-26040 · 90520-26041 · 90520-26042 · 90520-26043 · 90520-26044 · 90520-26045 · 90520-26046 · 90520-26050 · 90520-26051 · 90520-26052 · 90520-26053 · 90520-26054 · 90520-26055 · 90520-26056 · 90520-26057 · 90520-26058 · 90520-26059 · 90520-26062 · 90520-26063 · 90520-26064 · 90520-26065 · 90520-26066 · 90520-26067 · 90520-26068 · 90520-26069 |
| 37401E | Snap ring (for rear drive shaft universal joint cross shaft bearing) | 90520-24030 · 90520-24031 · 90520-24032 · 90520-24033 · 90520-24034 · 90520-24035 · 90520-24036 · 90520-24037 · 90520-25039 · 90520-25040 · 90520-25041 · 90520-25042 · 90520-25043 · 90520-25044 · 90520-25045 · 90520-25046 · 90520-25047 · 90520-25048 · 90520-25049 · 90520-25050 · 90520-25051 · 90520-25052 · 90520-25053 · 90520-25054 · 90520-25055 · 90520-25056 · 90520-25057 · 90520-25058 · 90520-26038 · 90520-26040 · 90520-26041 · 90520-26042 · 90520-26043 · 90520-26044 · 90520-26045 · 90520-26046 · 90520-26050 · 90520-26051 · 90520-26052 · 90520-26053 · 90520-26054 · 90520-26055 · 90520-26056 · 90520-26057 · 90520-26058 · 90520-26059 · 90520-26062 · 90520-26063 · 90520-26064 · 90520-26065 · 90520-26066 · 90520-26067 · 90520-26068 · 90520-26069 · 90521-29070 · 90521-29071 · 90521-29072 |
| 37402C | Front drive shaft universal joint cross shaft bearing | 37402-30011 · 37402-30021 |
| 37402D | Rear drive shaft universal joint cross shaft bearing | 37402-25010 · 37402-25020 · 37402-30011 · 37402-30021 |
| 37434 | Universal joint cross shaft bearing seal | 37434-25010 |
| 37701 | Drive shaft dust cover sub-assembly | 37701-04010 · 37701-35071 · 37701-35100 · 37701-35110 |
| 37702 | Drive shaft dust cover stay sub-assembly | 37702-35030 |
| 37713 | No. 2 drive shaft dust cover | 37713-04010 · 37713-35041 · 37713-35070 |
| 37714 | Drive shaft dust cover stay | 37714-04010 · 37714-35051 |
