Toyota HILUX 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota HILUX EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 2 images and 24 PNC and OE references.

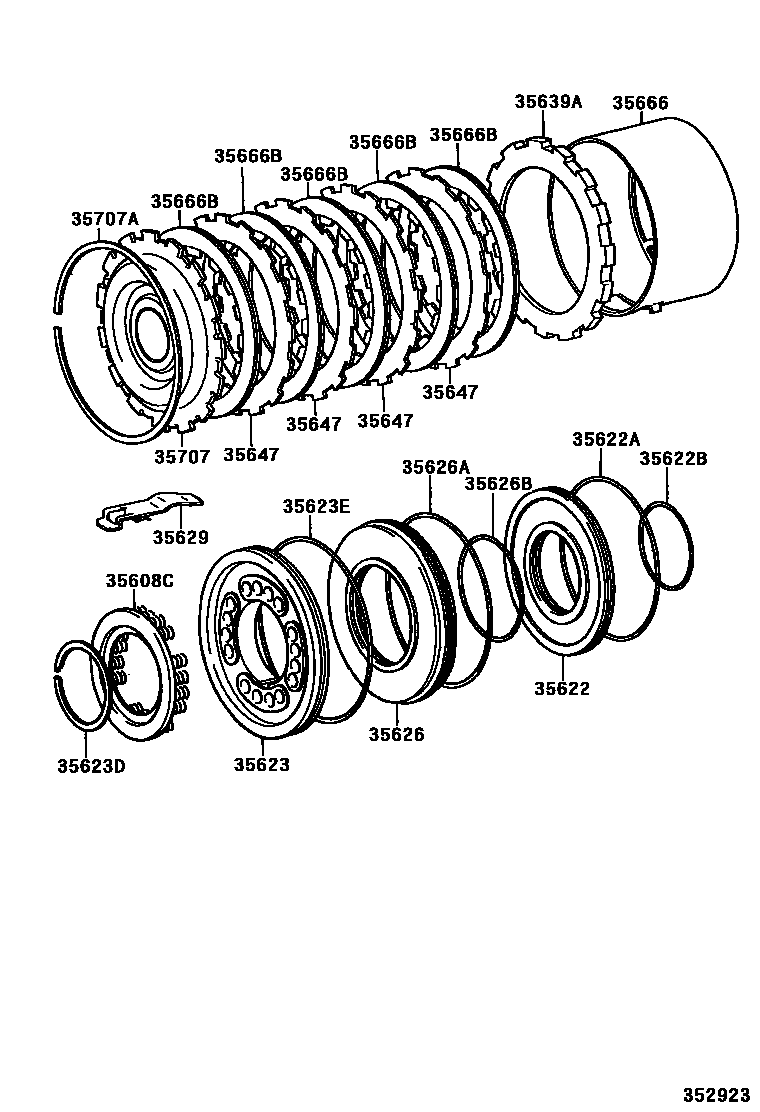

Toyota HILUX 3号制动器、一档和倒档制动器(ATM) EPC diagram — 352923
3号制动器、一档和倒档制动器(ATM) — 352923 (199806 – 999999)

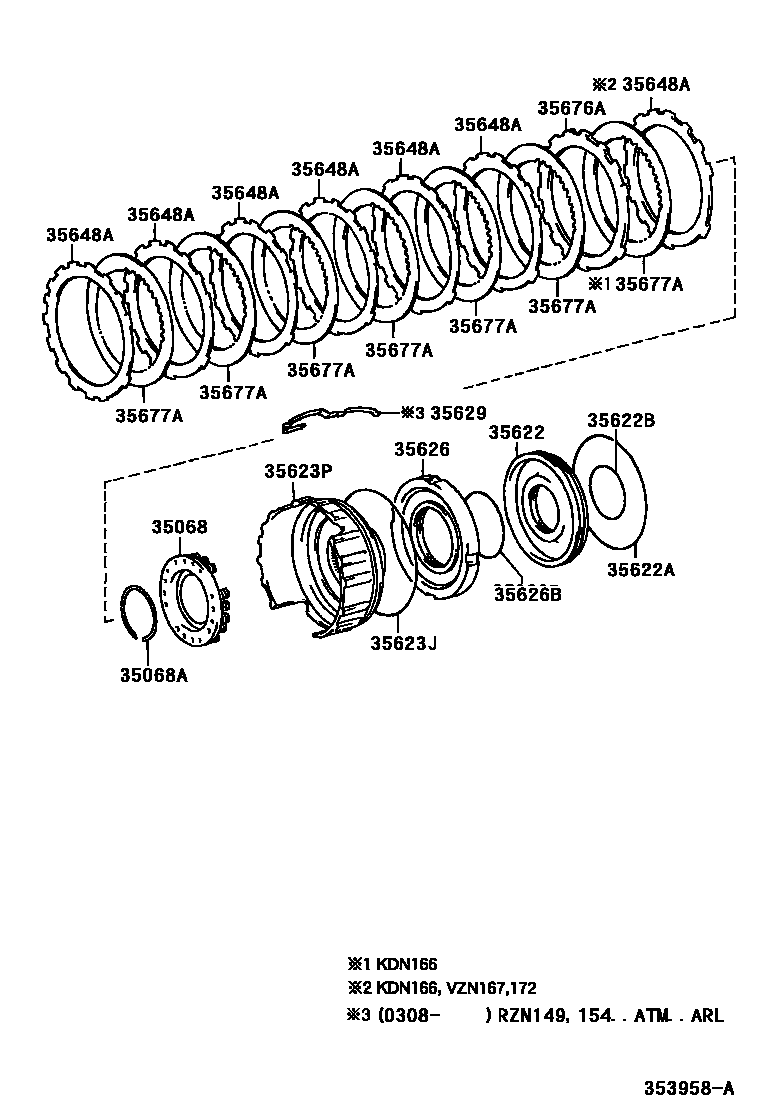

Toyota HILUX 3号制动器、一档和倒档制动器(ATM) EPC diagram — 353958A
3号制动器、一档和倒档制动器(ATM) — 353958A (199708 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-30011 · 35068-50010
35068AShaft snap ring (for first and reverse brake return spring)90520-52262
35608CNo. 3 brake piston return spring sub-assembly35608-20020
35622Brake piston No. 235622-22010 · 35622-30010
35622AOuter ring (for brake piston)90301-99084 · 90301-99193
35622BInner ring (for brake piston)90301-56007 · 90301-57188
35623No. 3 brake piston35623-22010
35623DShaft snap ring (for brake)90520-52262
35623ENo. 1 O-ring (for brake piston)90301-99110 · 90301-99192
35623JO-ring (for first and reverse brakes)90301-99110 · 90301-99192
35623PNo. 2 first and reverse brake piston35623-14011 · 35623-30012
35626Brake reaction sleeve35626-22010 · 35626-30020
35626AOuter ring (for brake reaction sleeve)90301-99109 · 90301-99200
35626BInner ring (for brake reaction sleeve)90301-67005 · 90301-68191
35629Limit spring (first and reverse brake pads)35629-22010 · 35629-22020
35639AClutch pressure plate (for brake)35639-22010 · 35639-22020 · 35639-22030 · 35639-22040 · 35639-22050 · 35639-22060
35647Clutch plate No. 235647-22010
35648AClutch disc (for first and reverse brakes)35648-30031
35666Brake oil supply pipe35666-26010 · 35666-30010
35666BClutch disc (for brakes)35633-30060
35676ABrake flange (for first and reverse brakes)35676-30100 · 35676-30110 · 35676-50010 · 35676-50020 · 35676-50030 · 35676-50040 · 35676-50050 · 35676-50060
35677AClutch disc (for first and reverse brake)35677-30130 · 35677-30180
35707One-way clutch inner race sub-assembly35707-30030
35707AHole snap ring (for one-way clutch inner race)90521-99140
