Toyota HILUX 离合器和分离叉 — Figure 3101

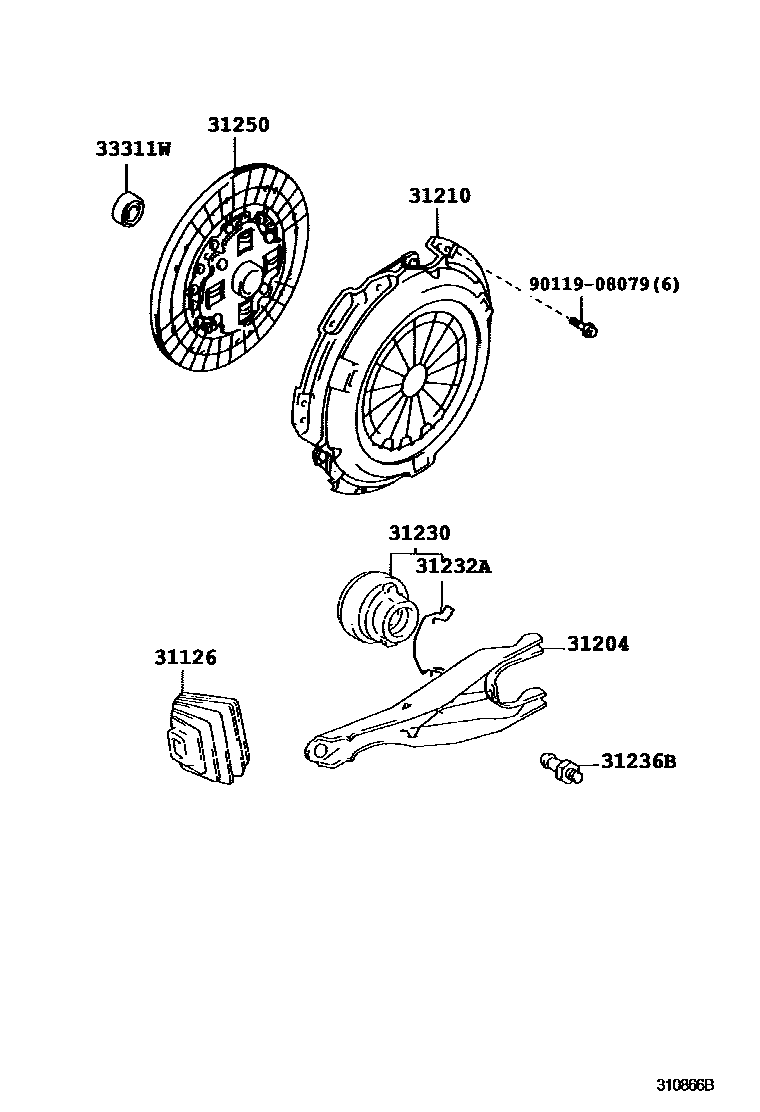

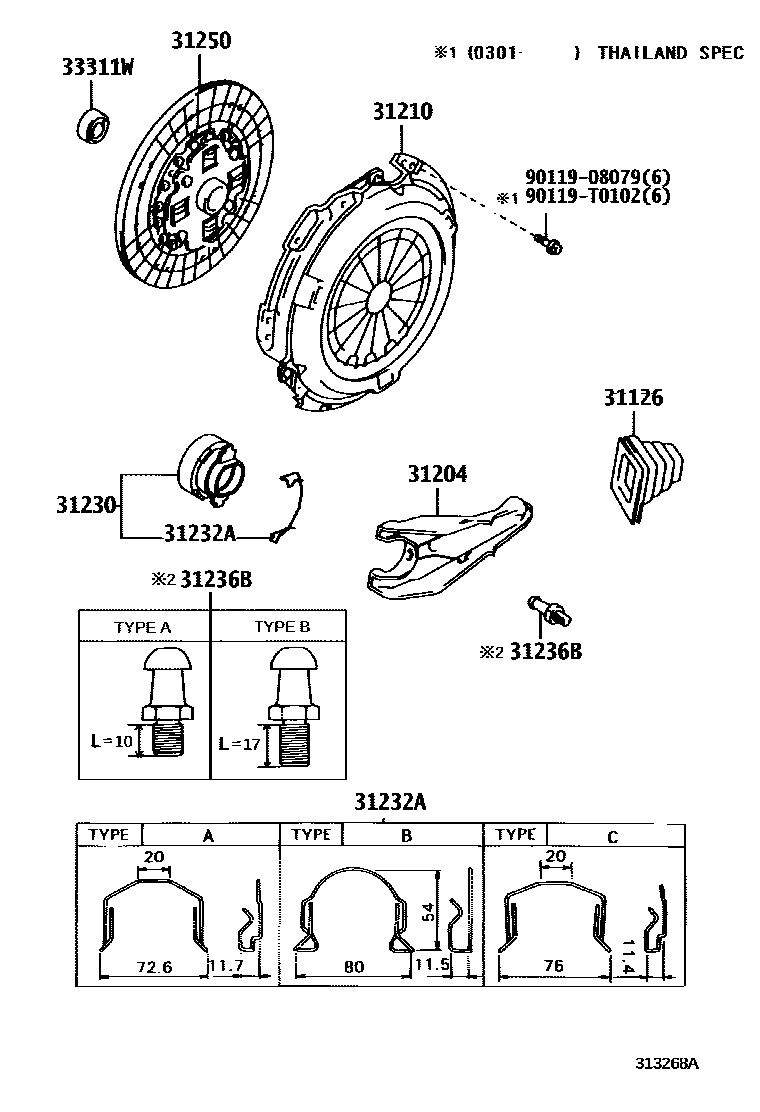

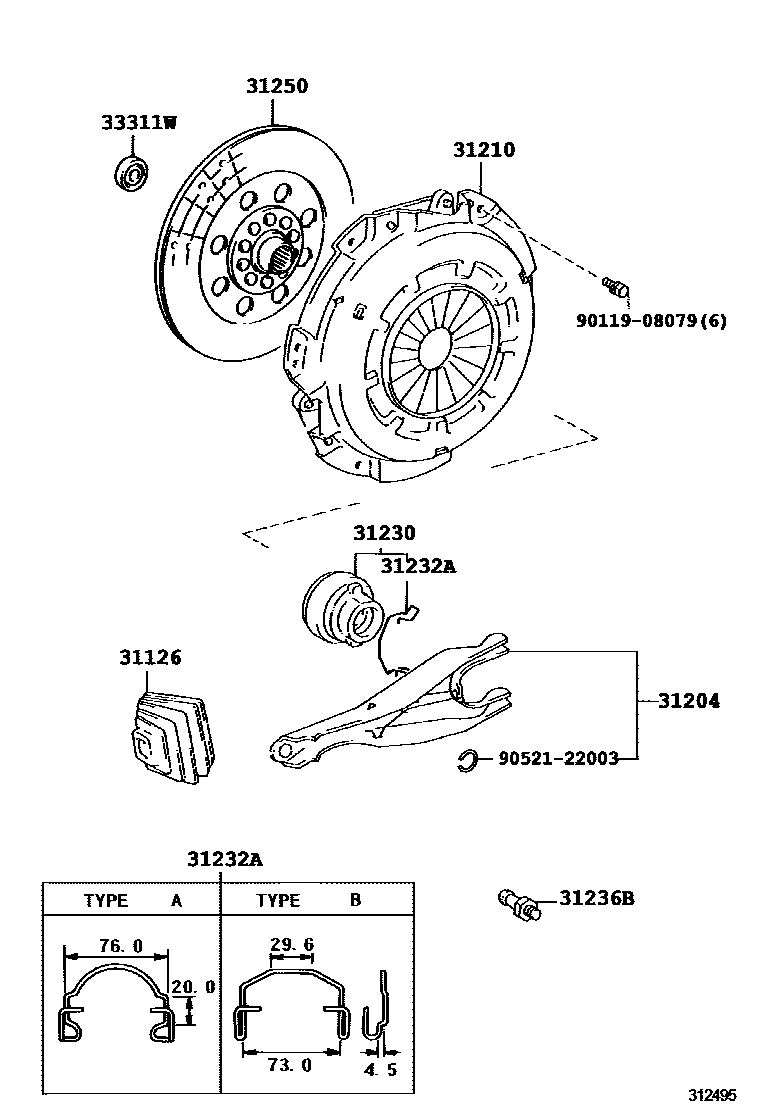

Toyota HILUX EPC diagram 3101, 离合器和分离叉, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 31126 | Clutch release fork dust boot | 31126-0W010 · 31126-20060 · 31126-20070 · 31126-26020 · 31126-34010 · 31126-60080 · 31126-60081 |
| 31204 | Clutch release fork assembly | 31204-20071 · 31204-35031 · 31204-35050 · 31204-60090 |
| 31210 | Clutch cover assembly | 31210-04050 · 31210-22120 · 31210-26090 · 31210-26110 · 31210-26160 · 31210-26170 · 31210-30240 · 31210-30241 · 31210-30251 · 31210-35100 · 31210-35101 · 31210-35121 · 31210-35122 · 31210-35200 · 31210-35210 · 31210-35260 · 31210-35280 |
| 31230 | Clutch release bearing assembly | 31230-22100 · 31230-35060 · 31230-35061 · 31230-35070 · 31230-35090 · 31230-35091 · 31230-35110 · 31230-60170 |
| 31232A | Release bearing hub clip | 31232-22020 · 31232-35020 · 31232-35030 · 31232-35040 · 31232-36030 · 31232-60030 |
| 31236B | Split fork bracket | 31236-26010 · 31236-30060 · 31236-35030 · 31236-60060 |
| 31250 | Clutch disc assembly | 31250-04051 · 31250-20241 · 31250-25150 · 31250-25160 · 31250-26171 · 31250-26181 · 31250-26182 · 31250-26220 · 31250-26230 · 31250-35201 · 31250-35202 · 31250-35203 · 31250-35204 · 31250-35221 · 31250-35222 · 31250-35352 · 31250-35370 · 31250-35371 · 31250-35372 · 31250-35380 · 31250-35381 · 31250-35390 · 31250-35400 · 31250-35410 |
| 33311W | Bearings (for input shaft) | 90363-12002 · 90363-12018 · 90363-12020 |
