Toyota HILUX Exhaust Pipe — Figure 1702

Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 10 images and 15 PNC and OE references.

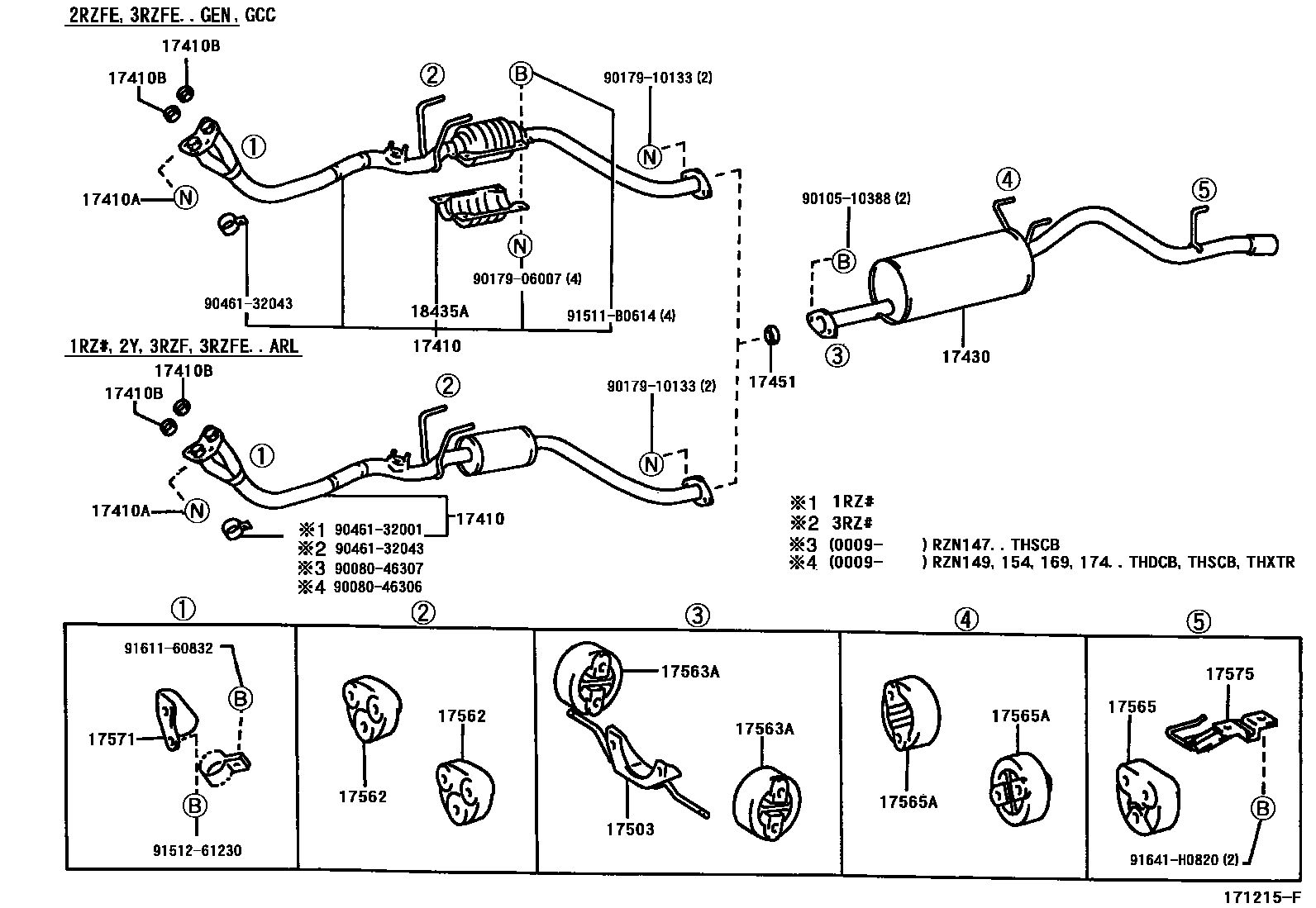

Toyota HILUX Exhaust Pipe EPC diagram — 171215F — Exhaust Pipe — 171215F (199708 – 999999)

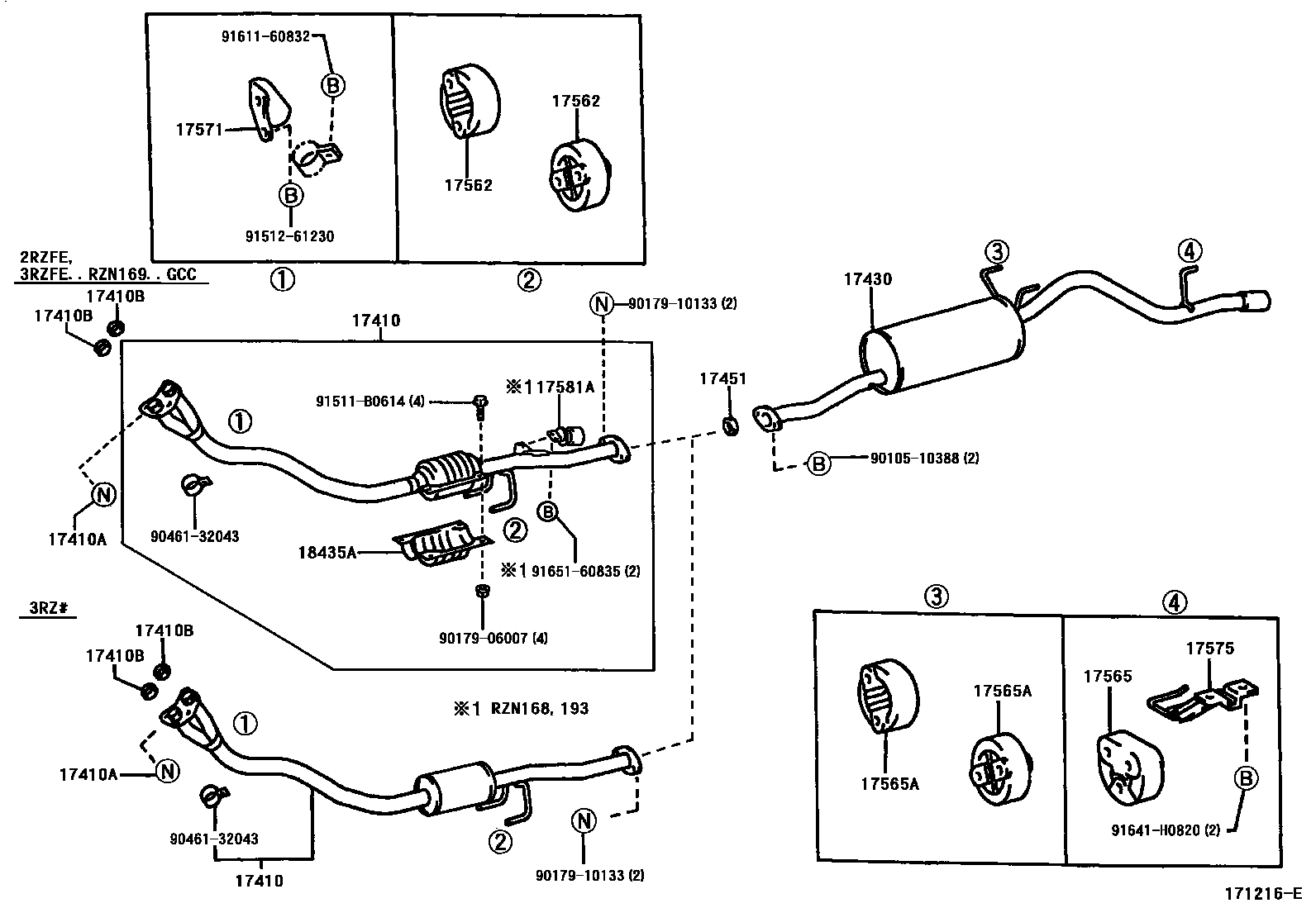

Toyota HILUX Exhaust Pipe EPC diagram — 171216E — Exhaust Pipe — 171216E (199708 – 999999)

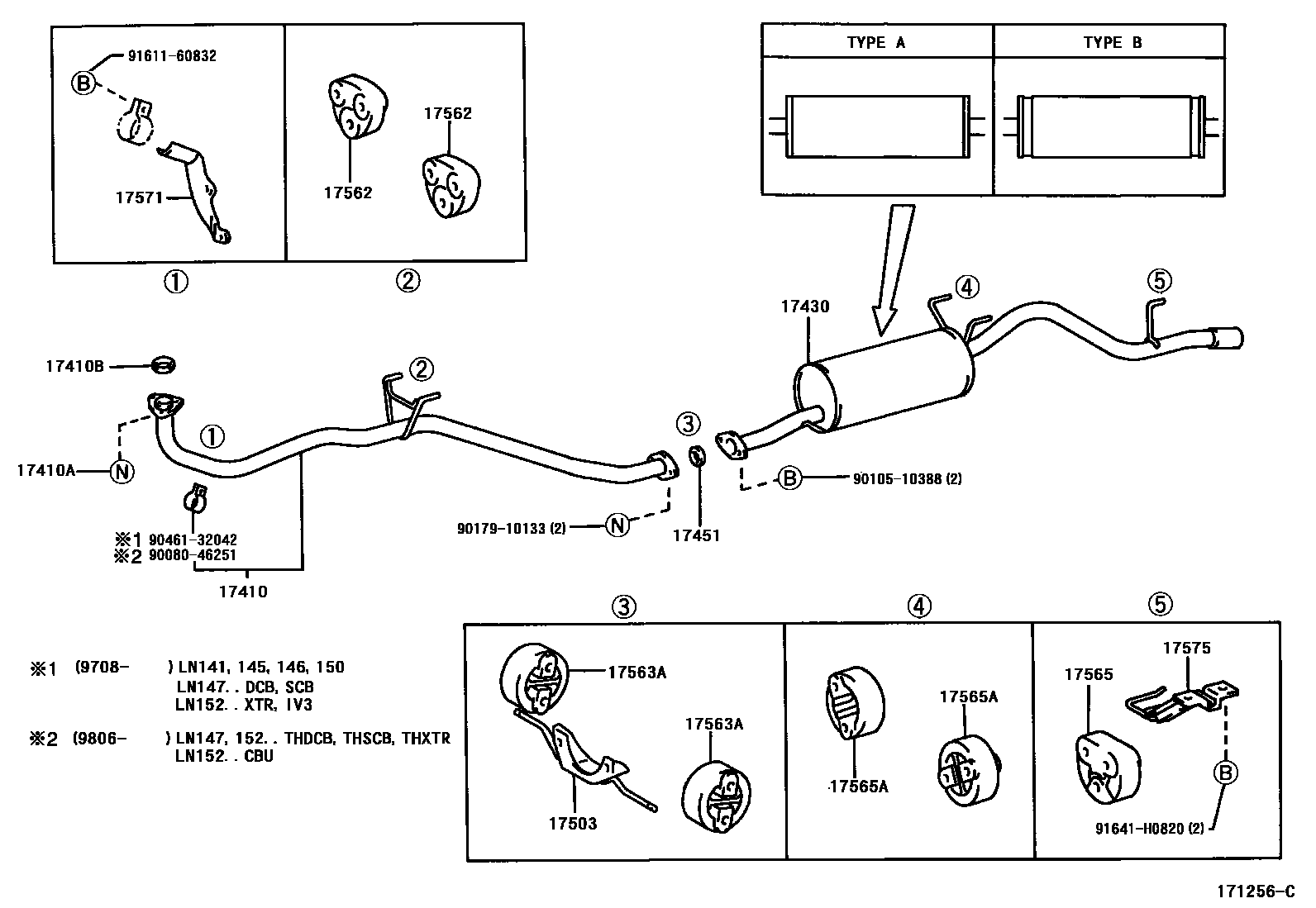

Toyota HILUX Exhaust Pipe EPC diagram — 171256C — Exhaust Pipe — 171256C (199708 – 999999)

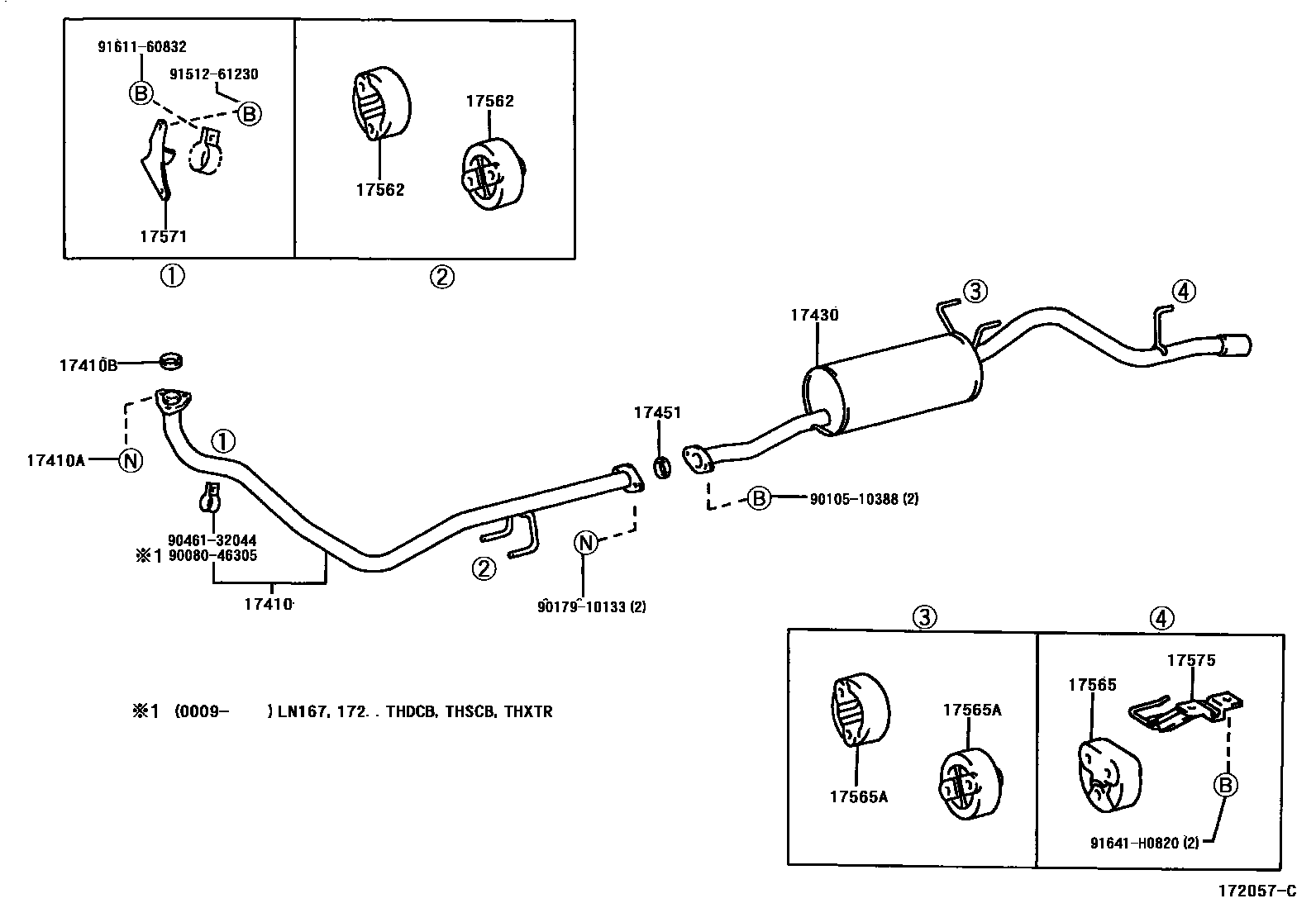

Toyota HILUX Exhaust Pipe EPC diagram — 172057C — Exhaust Pipe — 172057C (199708 – 999999)

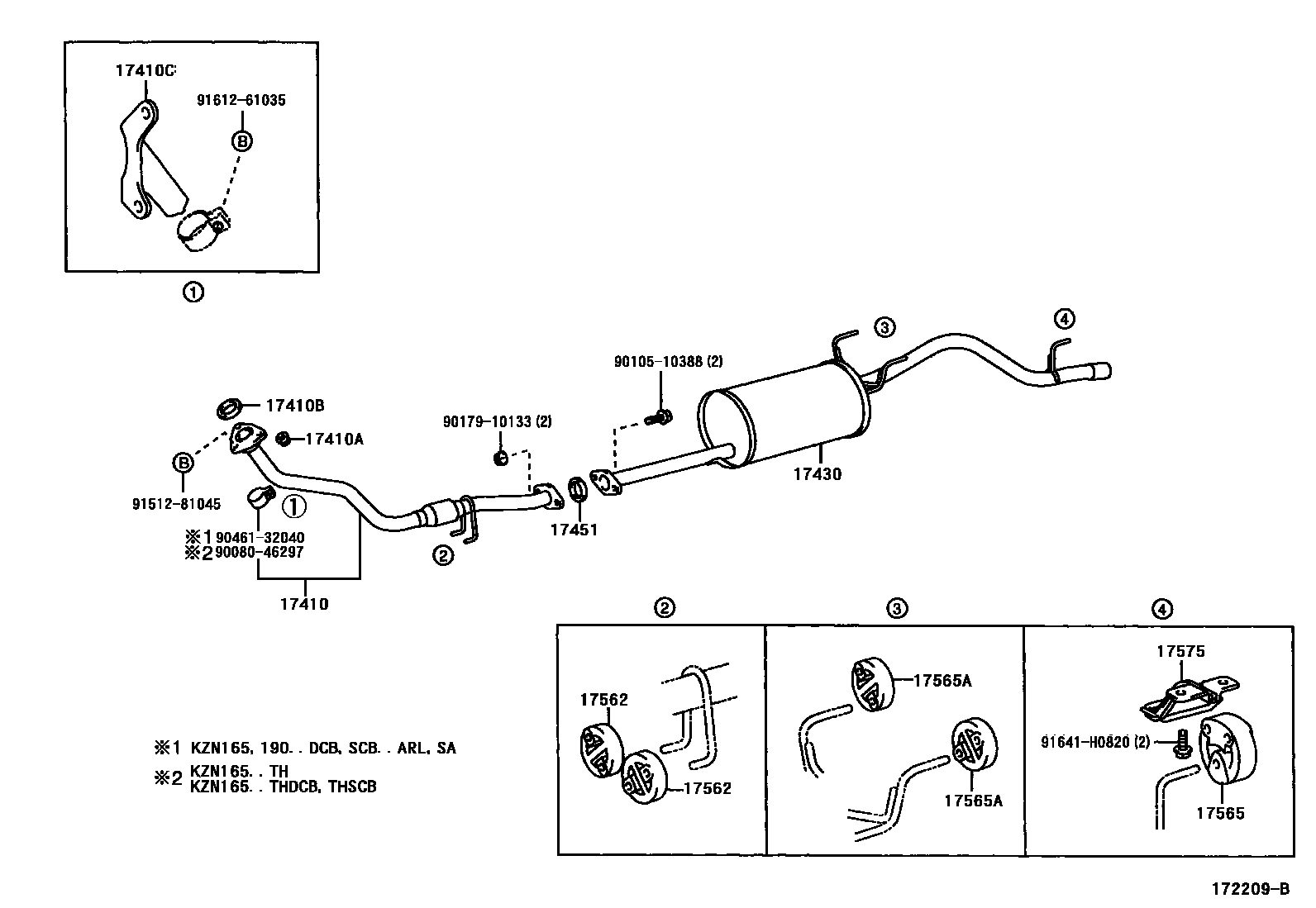

Toyota HILUX Exhaust Pipe EPC diagram — 172209B — Exhaust Pipe — 172209B (199909 – 999999)

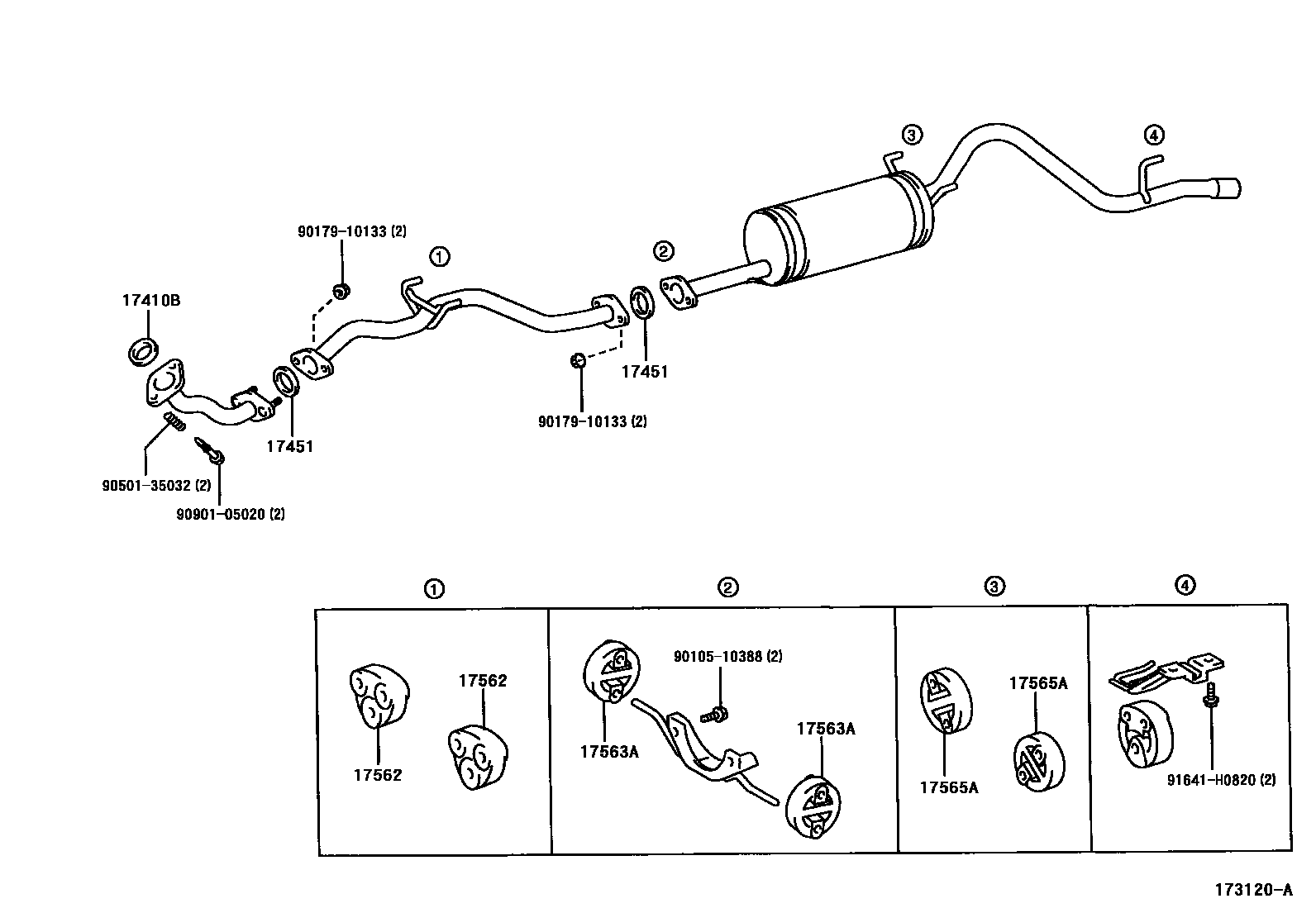

Toyota HILUX Exhaust Pipe EPC diagram — 173120A — Exhaust Pipe — 173120A (200110 – 999999)

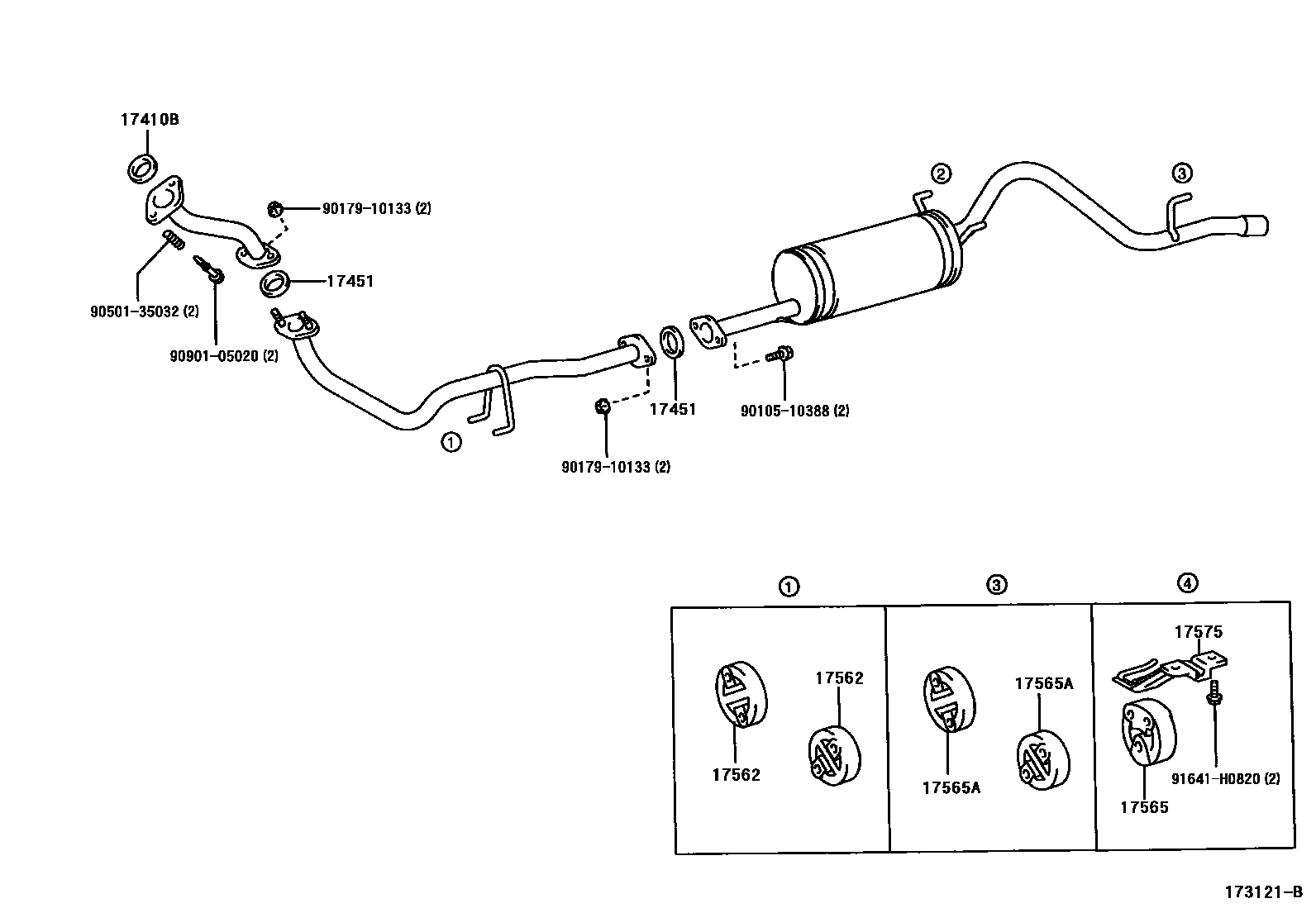

Toyota HILUX Exhaust Pipe EPC diagram — 173121B — Exhaust Pipe — 173121B (200110 – 999999)

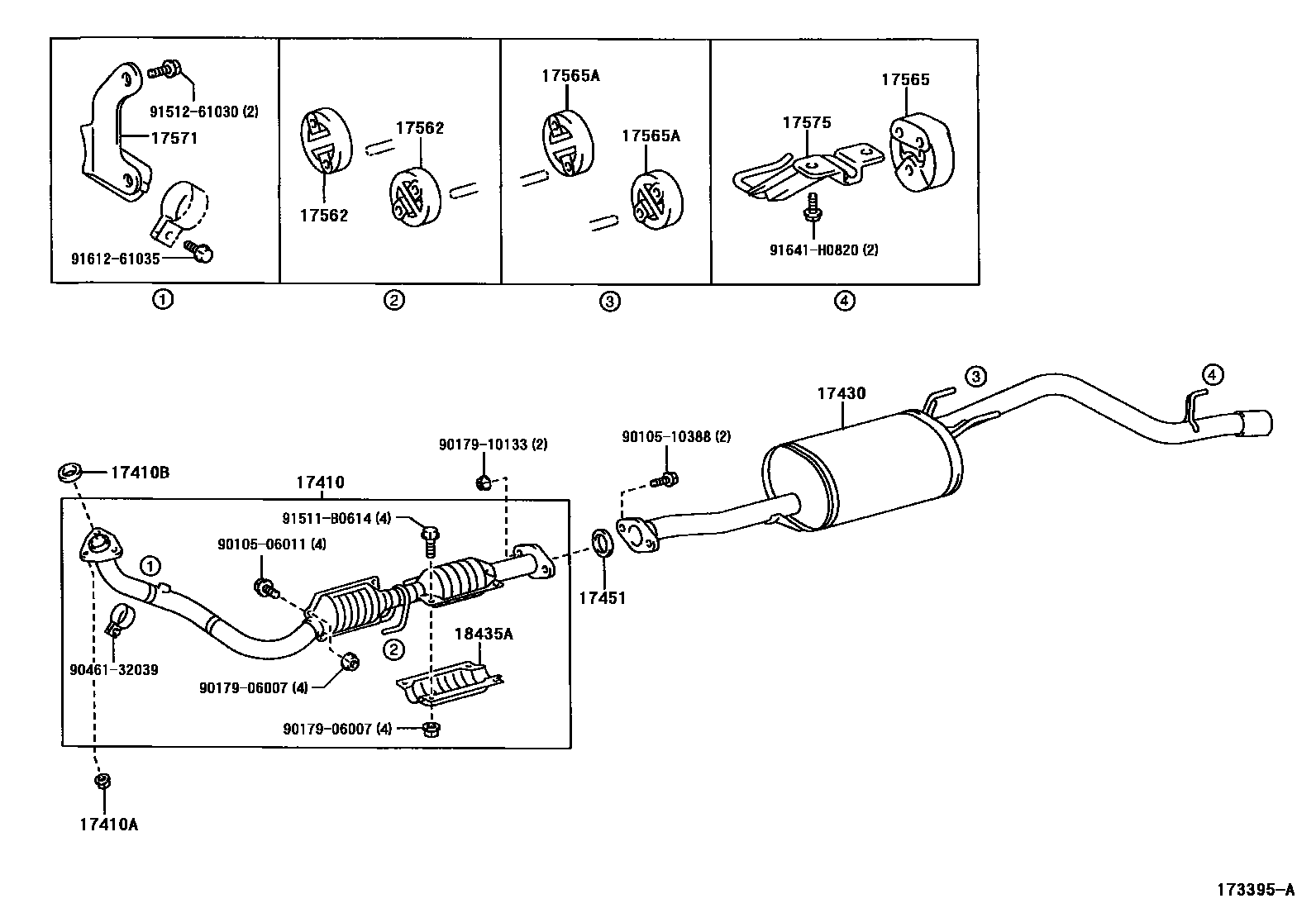

Toyota HILUX Exhaust Pipe EPC diagram — 173395A — Exhaust Pipe — 173395A (200208 – 999999)

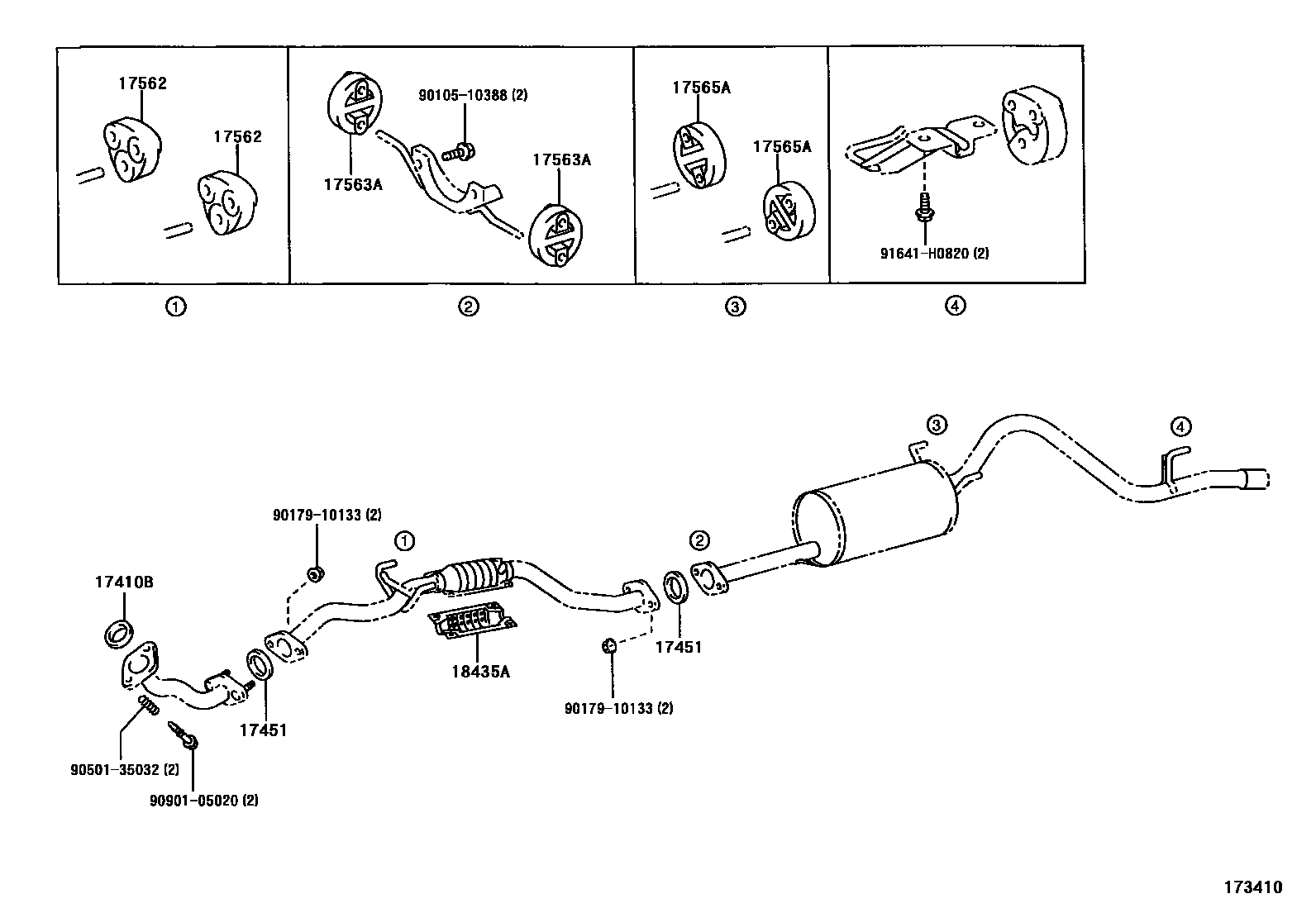

Toyota HILUX Exhaust Pipe EPC diagram — 173410 — Exhaust Pipe — 173410 (200208 – 999999)

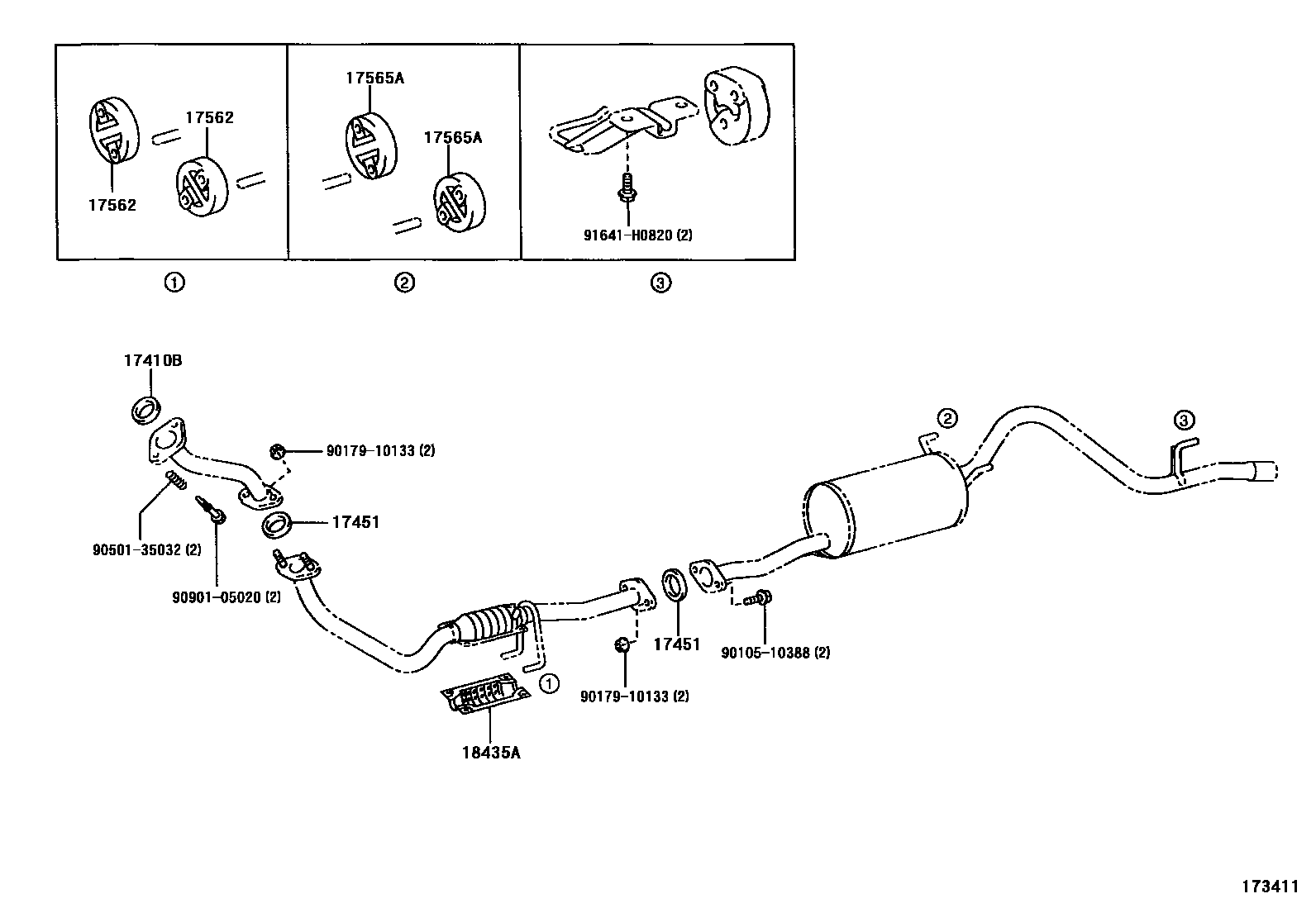

Toyota HILUX Exhaust Pipe EPC diagram — 173411 — Exhaust Pipe — 173411 (200208 – 999999)

PNC and OE references

PNC	Part name	OE numbers
17410	Front exhaust pipe assembly	17401-04050 · 17401-05070 · 17401-05071 · 17401-05080 · 17401-05081 · 17401-0C060 · 17401-0C061 · 17401-0C070 · 17401-0C071 · 17401-0C081 · 17401-0C082 · 17401-0C091 · 17401-0C092 · 17401-0C180 · 17401-0K011 · 17401-54200 · 17401-54210 · 17401-54220 · 17401-54250 · 17401-54251 · 17401-54260 · 17401-54261 · 17401-54320 · 17401-54330 · 17401-54331 · 17401-67100 · 17401-75170 · 17401-75180 · 17401-75200 · 17401-75210 · 17401-75220 · 17401-75240 · 17401-75241 · 17401-75260 · 17401-75261 · 17401-75270 · 17401-75271 · 17401-75300 · 17401-75311 · 17401-75370 · 17401-75470 · 17410-62150 · 17410-62160 · 17410-75300
17410A	Exhaust pipe fixing studs and nuts	90179-10070
17410B	Exhaust pipe gasket	17451-67020 · 90917-06038 · 90917-06061 · 90917-06064 · 90917-06066 · 90917-06067
17410C	Front exhaust pipe bracket (for front)	17571-0K010 · 17571-54430
17430	Exhaust tailpipe assembly	17405-04030 · 17405-04040 · 17405-05121 · 17405-0C070 · 17405-0C071 · 17405-0C080 · 17405-0C081 · 17405-0C090 · 17405-0C091 · 17405-0C100 · 17405-0C101 · 17405-0C170 · 17405-0C180 · 17405-0K011 · 17405-54300 · 17405-54340 · 17405-54350 · 17405-54360 · 17405-54380 · 17405-54400 · 17405-54410 · 17405-62120 · 17405-67070 · 17405-75240 · 17405-75260 · 17405-75270 · 17405-75290 · 17405-75300 · 17405-75350 · 17405-75550
17451	Exhaust pipe gasket	90917-06046 · 90917-06057
17503	Three-way catalytic converter rear bracket sub-assembly	17503-75020 · 17503-75030
17562	No. 2 exhaust pipe lifting lug	17565-05030 · 17565-35010 · 17565-64060 · 17565-74290
17563A	No. 3 exhaust pipe lifting lug	17565-35010 · 17565-74290
17565	No. 5 exhaust pipe lifting lug	17566-35030
17565A	No. 4 exhaust pipe lifting lug	17565-35010 · 17565-74290
17571	No. 1 exhaust pipe bracket	17571-05050 · 17571-0C080 · 17571-54350 · 17571-54510 · 17571-62050 · 17571-62080 · 17571-75120 · 17571-75130 · 17571-75140
17575	No. 5 exhaust pipe bracket	17575-75040
17581A	Exhaust pipe damper	17581-17010
18435A	Integrated three-way catalytic converter protection device	18435-16170 · 18435-20020 · 18435-62060
