Toyota HILUX Water Pump — Figure 1601

Toyota HILUX EPC diagram 1601, Water Pump, with 6 images and 14 PNC and OE references.

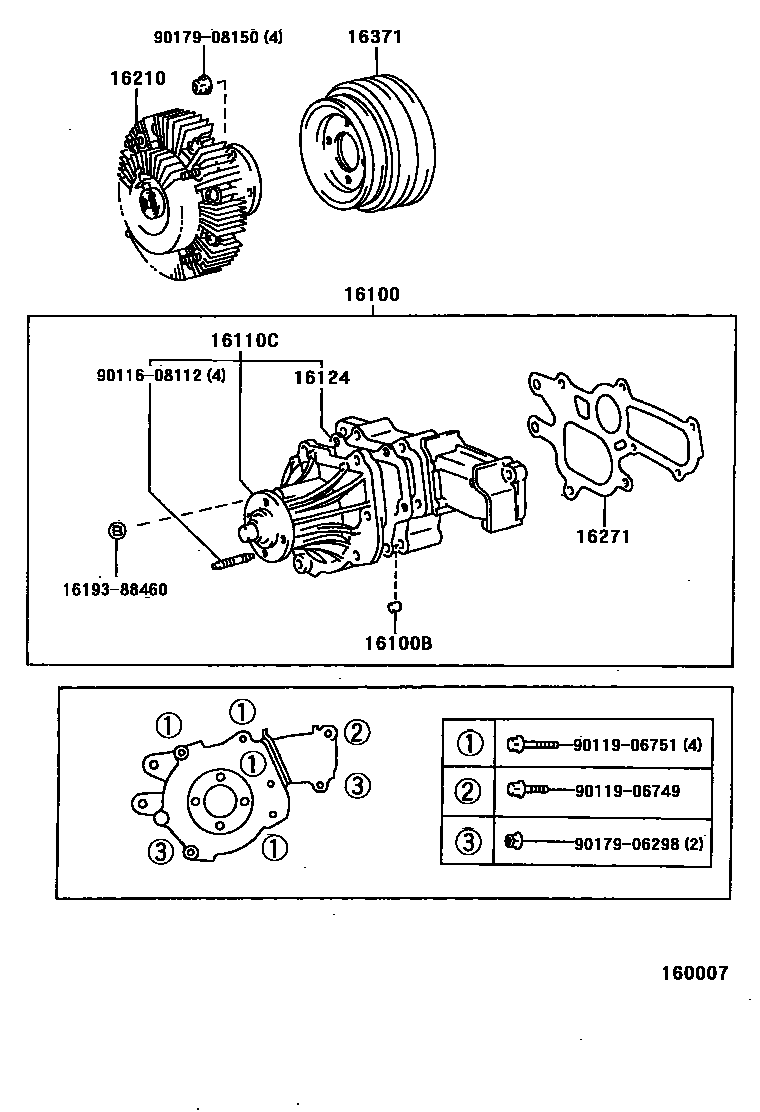

Toyota HILUX Water Pump EPC diagram — 160007
Water Pump — 160007 (199909 – 999999)

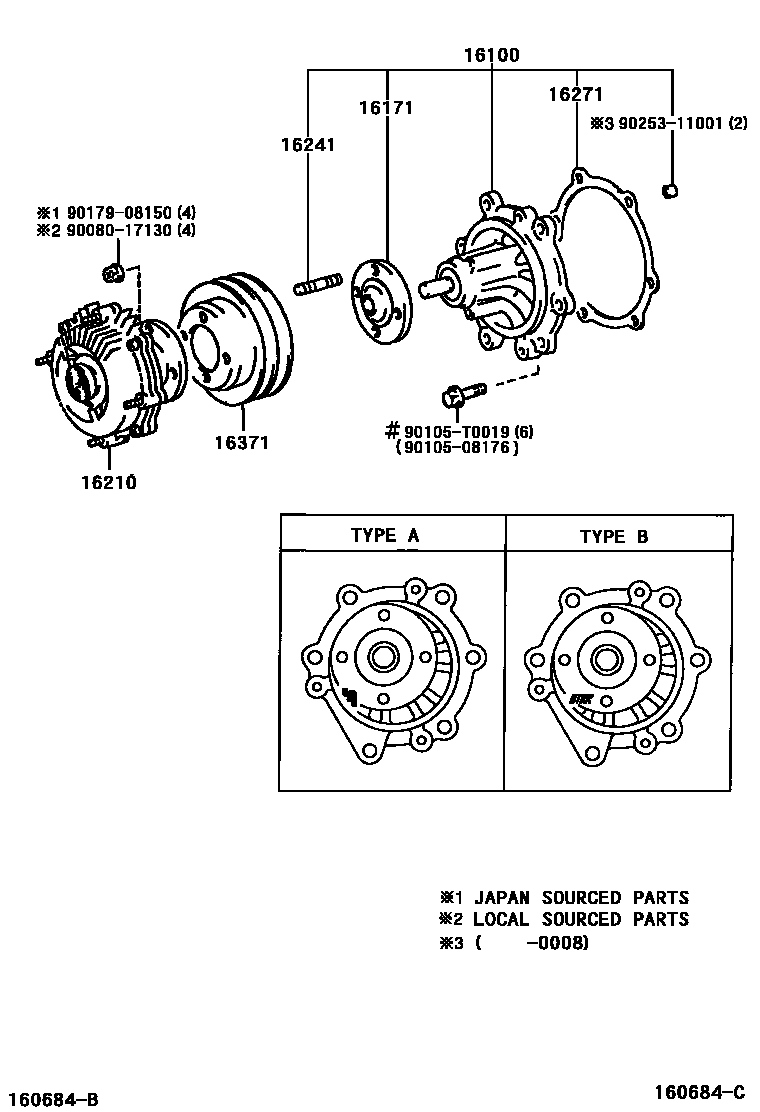

Toyota HILUX Water Pump EPC diagram — 160684C
Water Pump — 160684C (199708 – 999999)

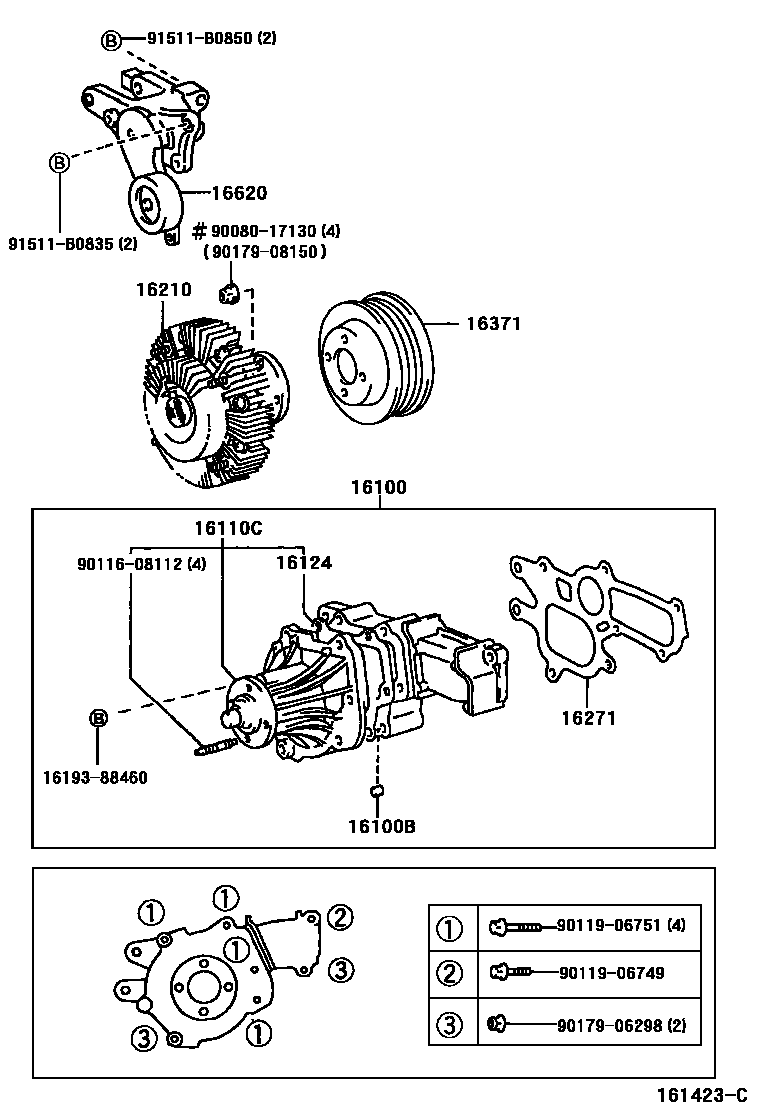

Toyota HILUX Water Pump EPC diagram — 161423C
Water Pump — 161423C (200110 – 999999)

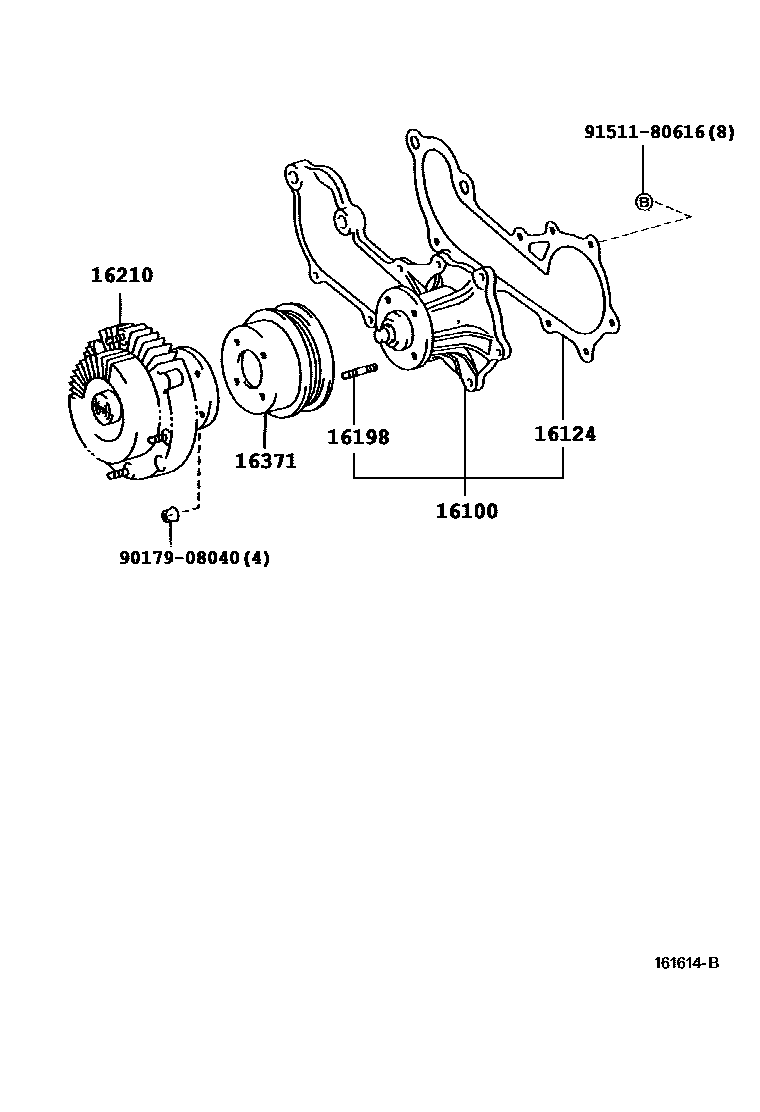

Toyota HILUX Water Pump EPC diagram — 161614B
Water Pump — 161614B (199708 – 999999)

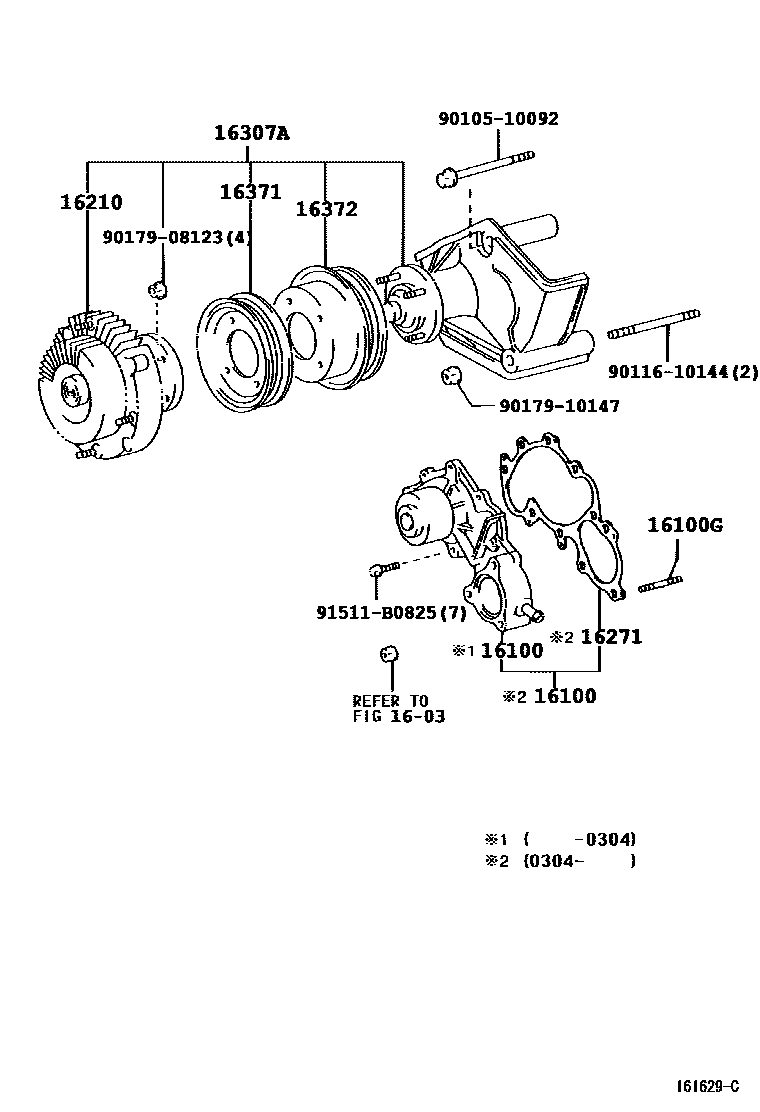

Toyota HILUX Water Pump EPC diagram — 161629C
Water Pump — 161629C (200208 – 200502)

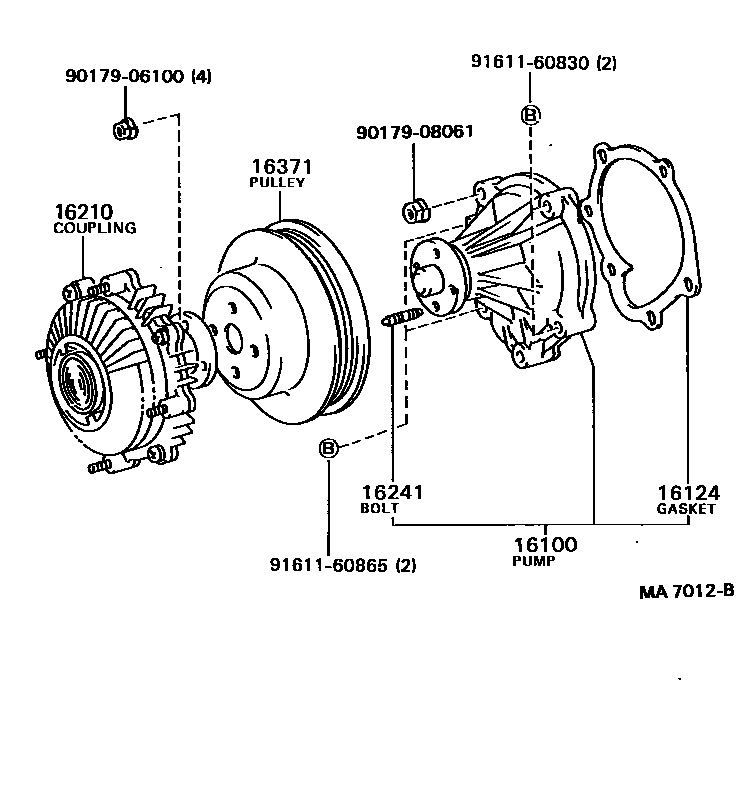

Toyota HILUX Water Pump EPC diagram — MA7012B
Water Pump — MA7012B (199808 – 999999)

PNC and OE references

PNCPart nameOE numbers
16100Engine water pump assembly16100-09090 · 16100-09092 · 16100-09100 · 16100-09101 · 16100-09102 · 16100-09190 · 16100-09260 · 16100-59255 · 16100-59257 · 16100-69355 · 16100-69356 · 16100-69396 · 16100-69397 · 16100-69398 · 16100-79037 · 16100-79255 · 16100-79265 · 16100-79445 · 16100-79455
16100BRing pin (for water pump assembly)16159-70040
16100GStuds (for water pump assembly)90116-08270
16110CWater pump assembly without cover16110-09040 · 16110-69045
16124water pump cover gasket16124-0L010 · 16124-67010 · 16124-71011 · 16124-75030
16171water pump pulley seat16171-75020
16198Stud bolts (for water pump pulley seat)92122-60818 · 92122-80818
16210Hydraulic coupler assembly16210-05010 · 16210-31010 · 16210-54150 · 16210-54210 · 16210-54220 · 16210-54230 · 16210-62040 · 16210-67030 · 16210-67040 · 16210-75010 · 16210-75050 · 16210-75060
16241Stud bolts (for water pump coupling)16193-71010 · 92122-60818 · 92122-80818
16271water pump gasket16271-05010 · 16271-0L010 · 16271-54020 · 16271-54030 · 16271-62010 · 16271-67020
16307AFan bracket sub-assembly16307-62040
16371fan pulley16371-05010 · 16371-0L010 · 16371-30020 · 16371-54030 · 16371-62010 · 16371-67020 · 16371-71010 · 16371-75010 · 16371-75020 · 16371-75030
16372No. 2 fan pulley16372-65010
16620Poly V-belt tensioner assembly16620-0L010 · 16620-0L011 · 16620-30020 · 16620-30030
