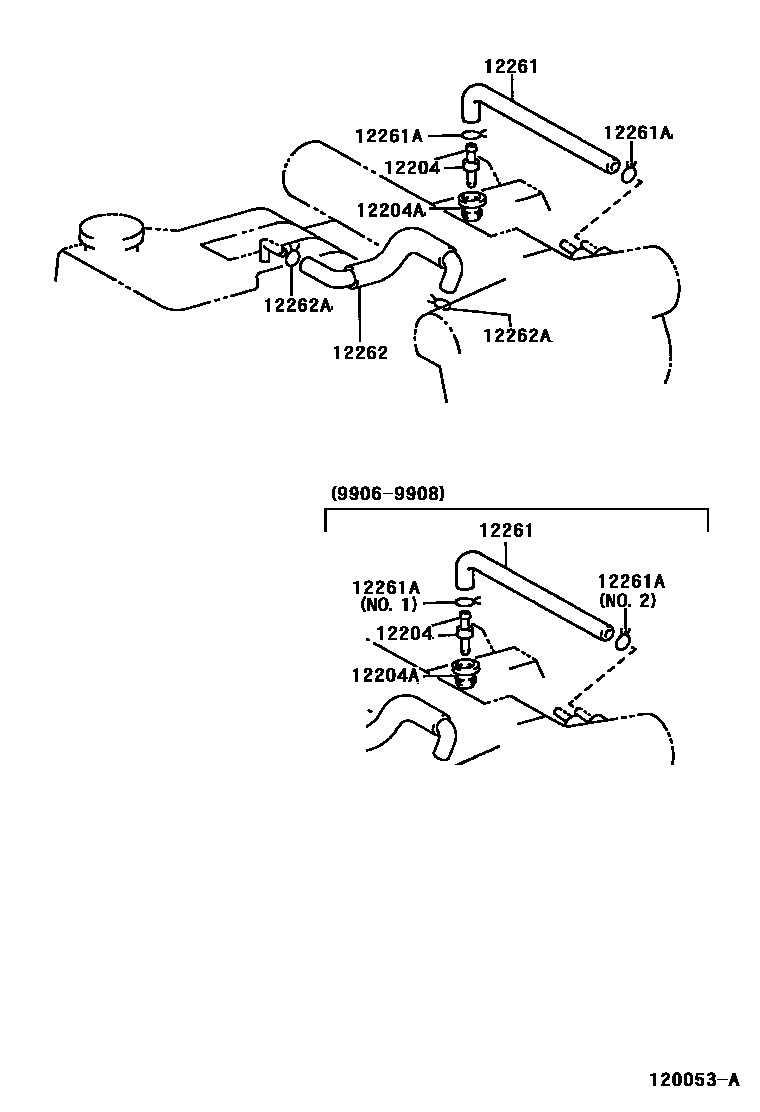

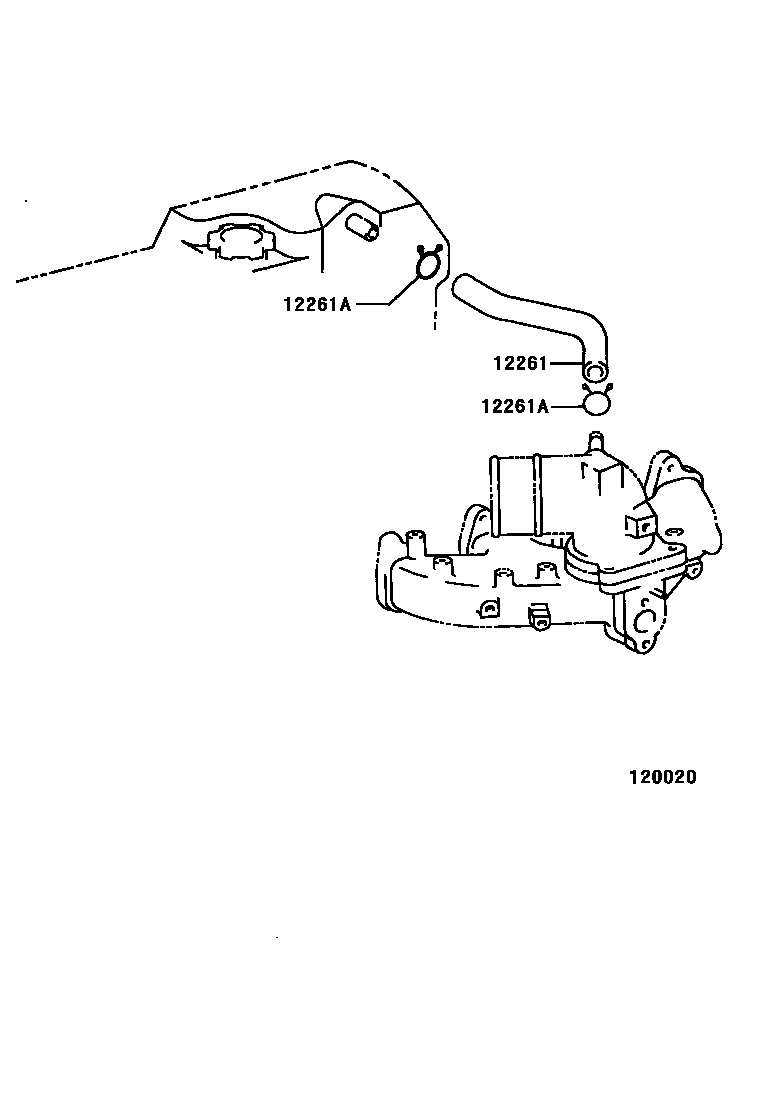

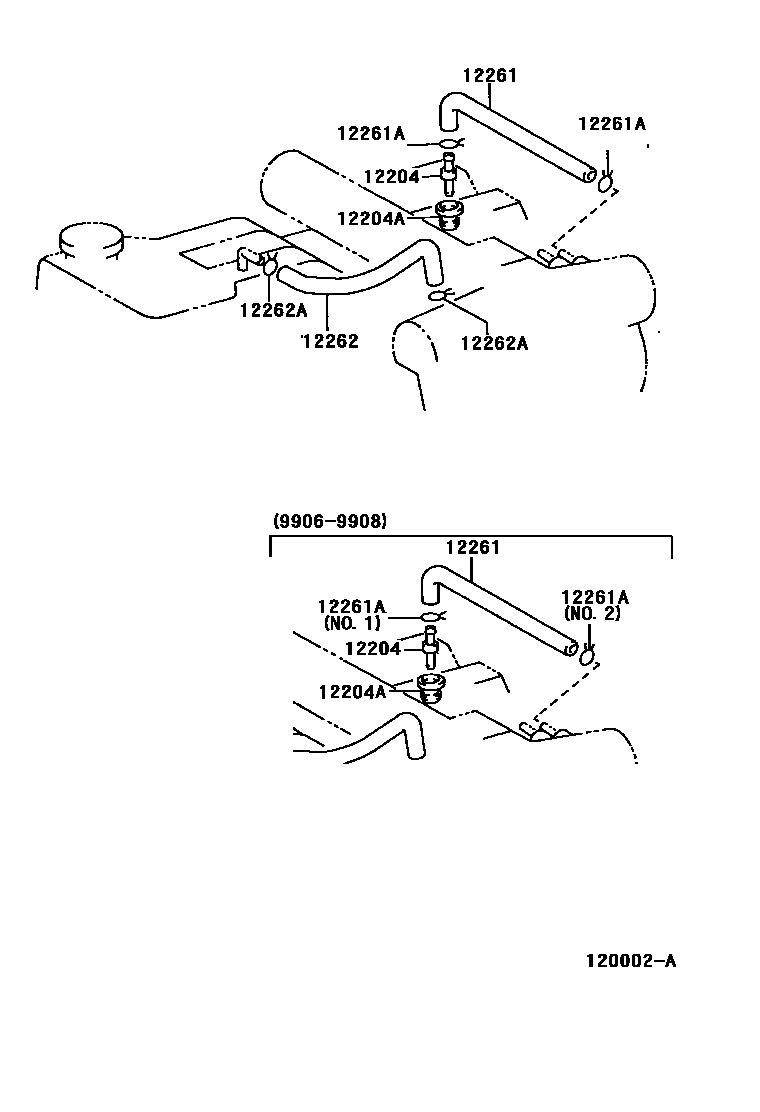

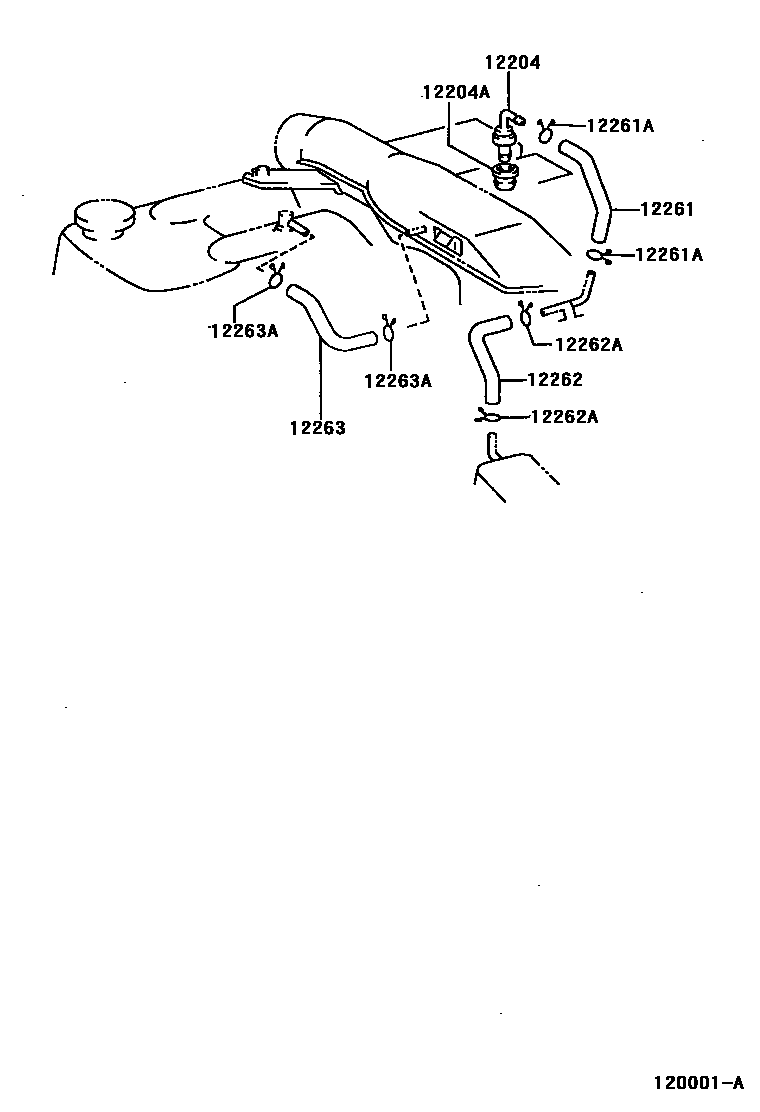

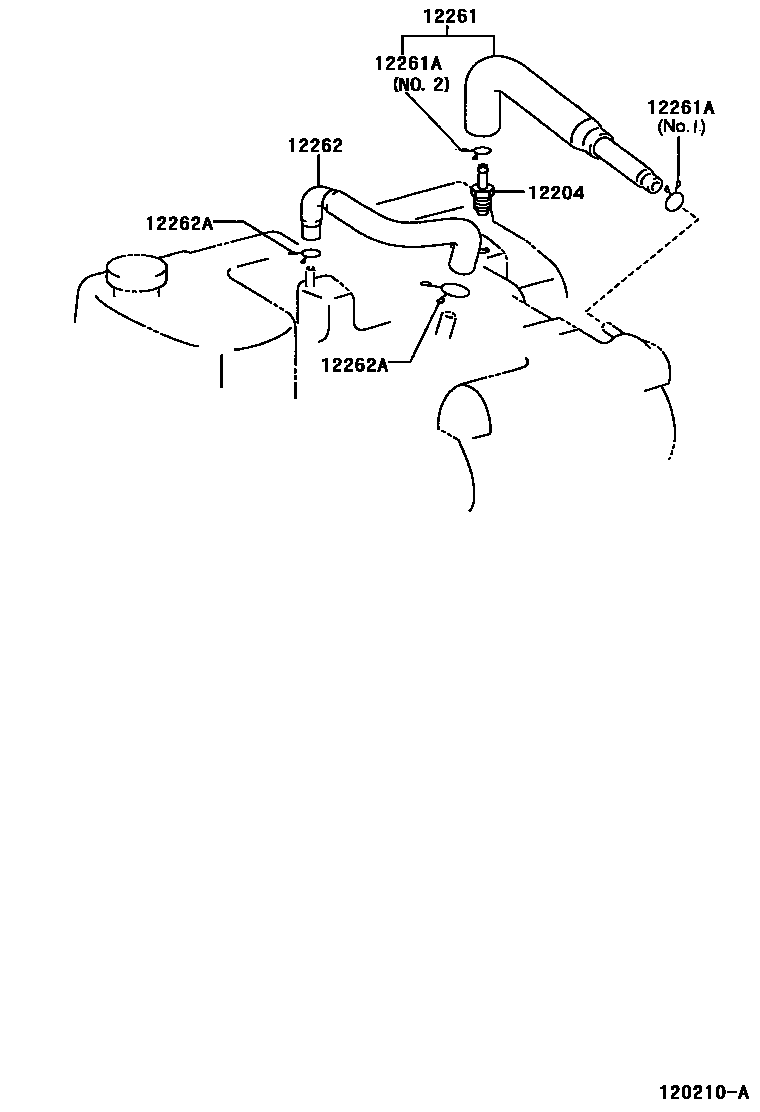

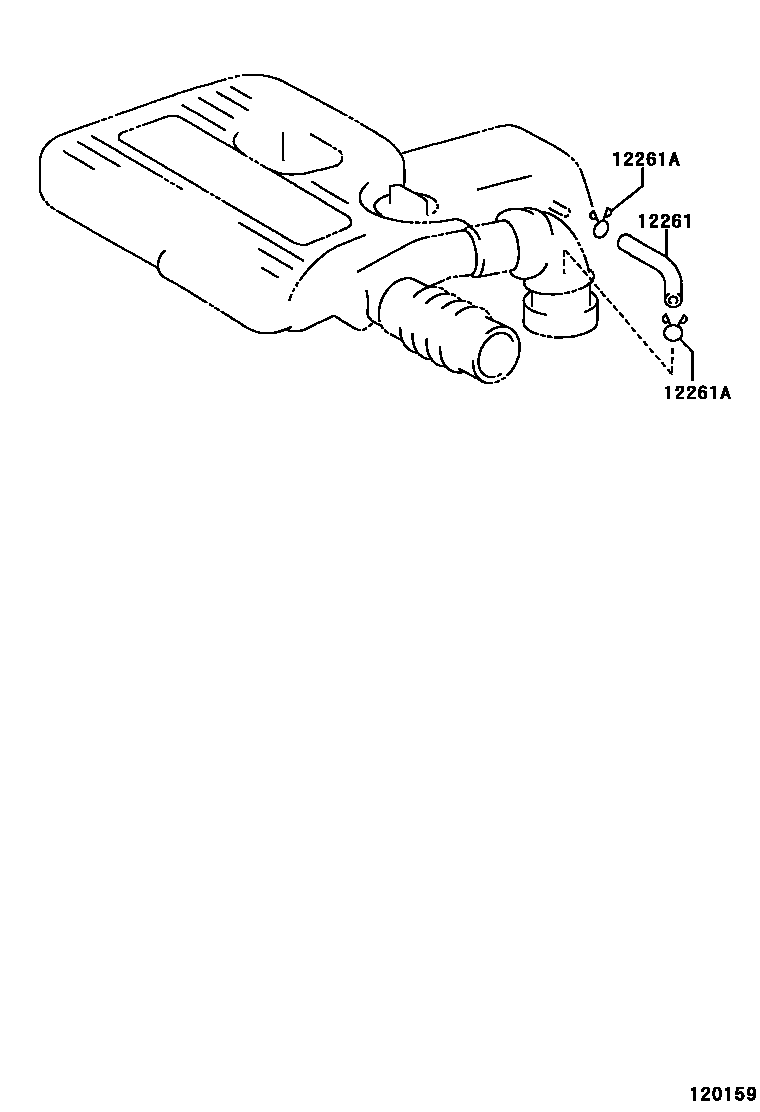

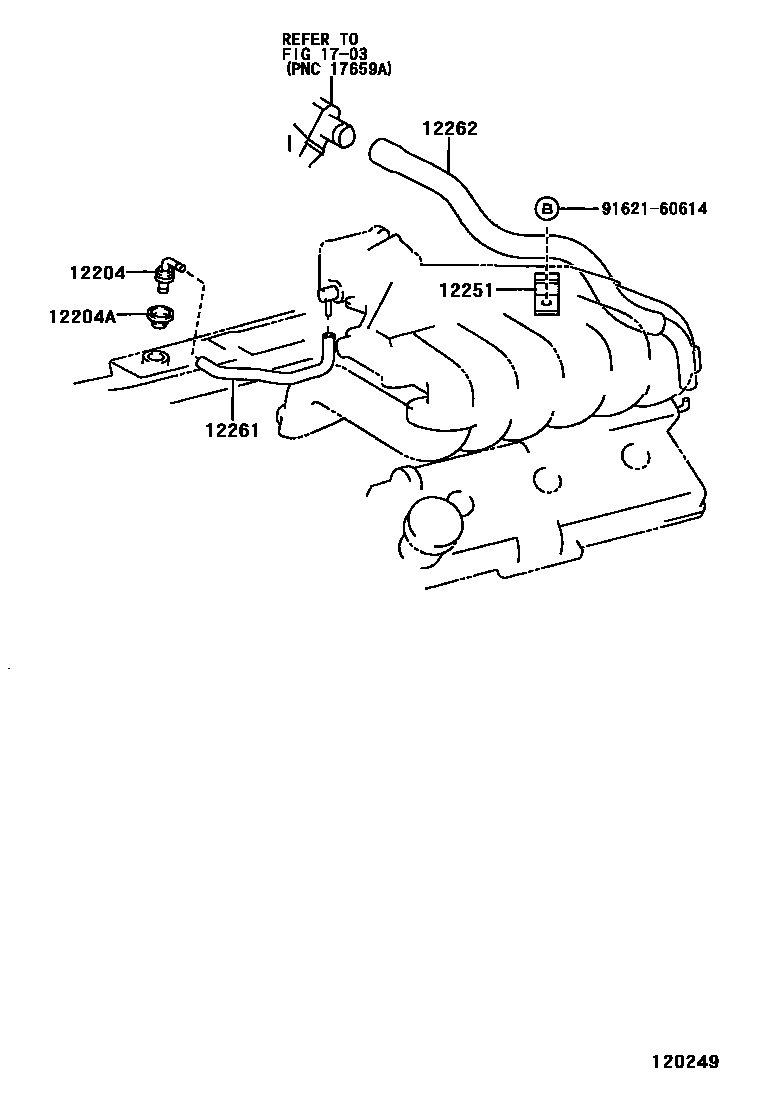

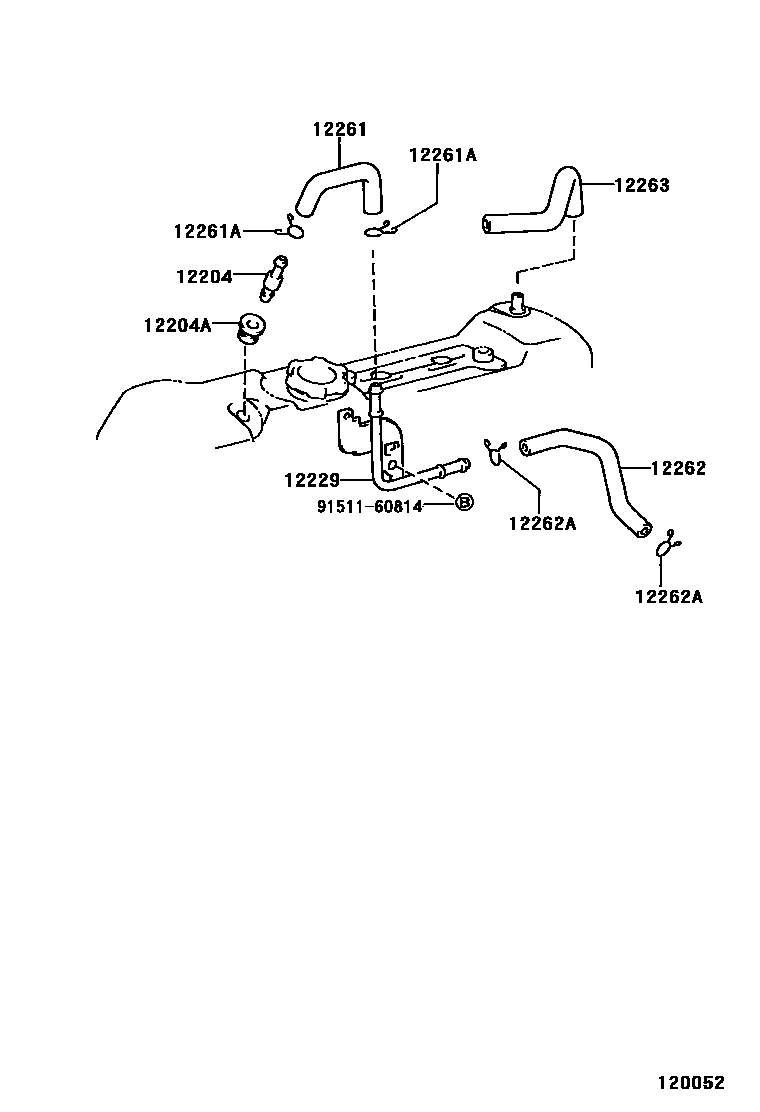

Toyota HILUX Ventilation Hose — Figure 1201
Toyota HILUX EPC diagram 1201, Ventilation Hose, with 11 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12204 | Ventilation valve sub-assembly | 12204-15022 · 12204-46010 · 12204-62010 · 12204-62030 · 12204-75010 · 12204-75020 |
| 12204A | Gasket (for ventilation system) | 90480-18001 · 90480-18008 |
| 12229 | ventilation duct | 12229-67011 · 12229-75011 · 12229-75021 |
| 12251 | Ventilation duct clamp | 12251-62010 |
| 12261 | Ventilation Hose | 12261-05020 · 12261-30010 · 12261-30030 · 12261-54080 · 12261-54200 · 12261-62041 · 12261-67010 · 12261-72030 · 12261-72031 · 12261-75030 · 12261-75040 · 12261-75070 · 12261-75080 · 12262-75060 |
| 12261A | Clip or clip (for vent hose) | 90467-14001 · 90467-18003 · 90467-20010 · 90467-22010 · 90467-23002 |
| 12262 | Ventilation hose No. 2 | 12262-62060 · 12262-67010 · 12262-71010 · 12262-75010 · 12262-75040 · 12262-75060 · 12262-75100 · 12262-75110 · 12262-75130 |
| 12262A | Clamp (for vent hose No. 2) | 90467-14001 · 90467-22010 |
| 12263 | No. 3 ventilation hose | 12262-75090 · 12263-75020 |
| 12263A | Clip (for ventilation hose) | 90467-14001 |
| 12278 | Ventilation hose insulation pad | 12278-0L010 · 12278-30020 |
