Toyota HILUX 仪表 — Figure 8301

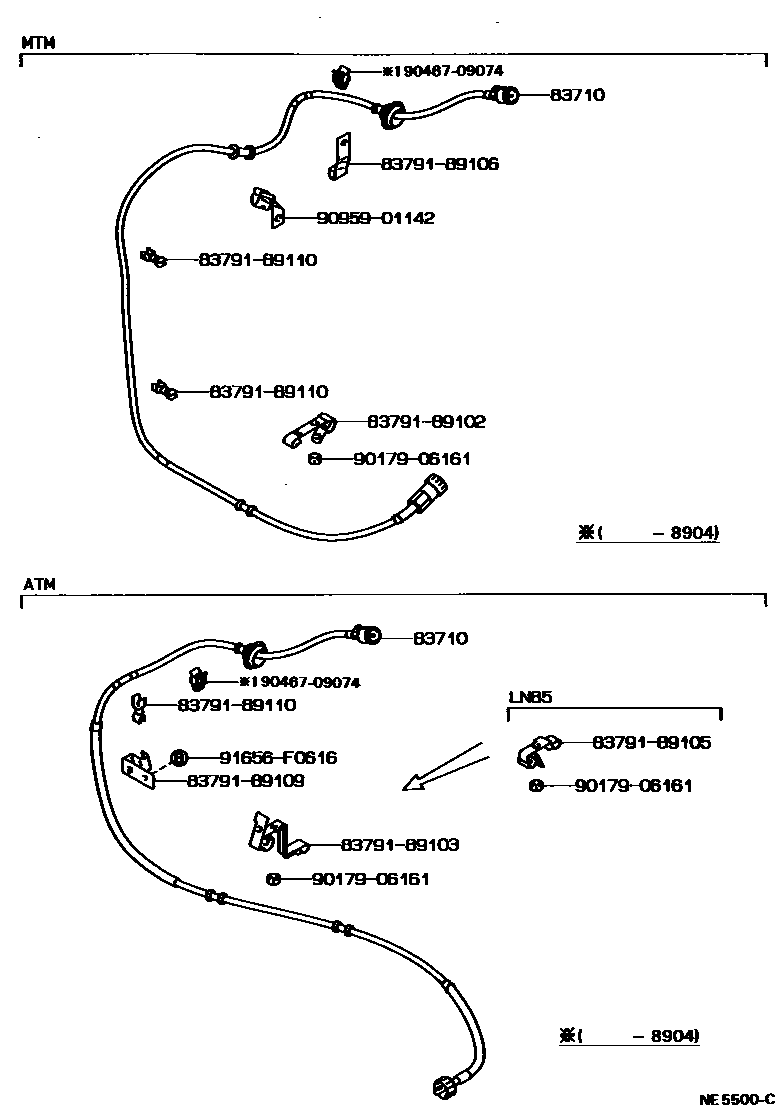

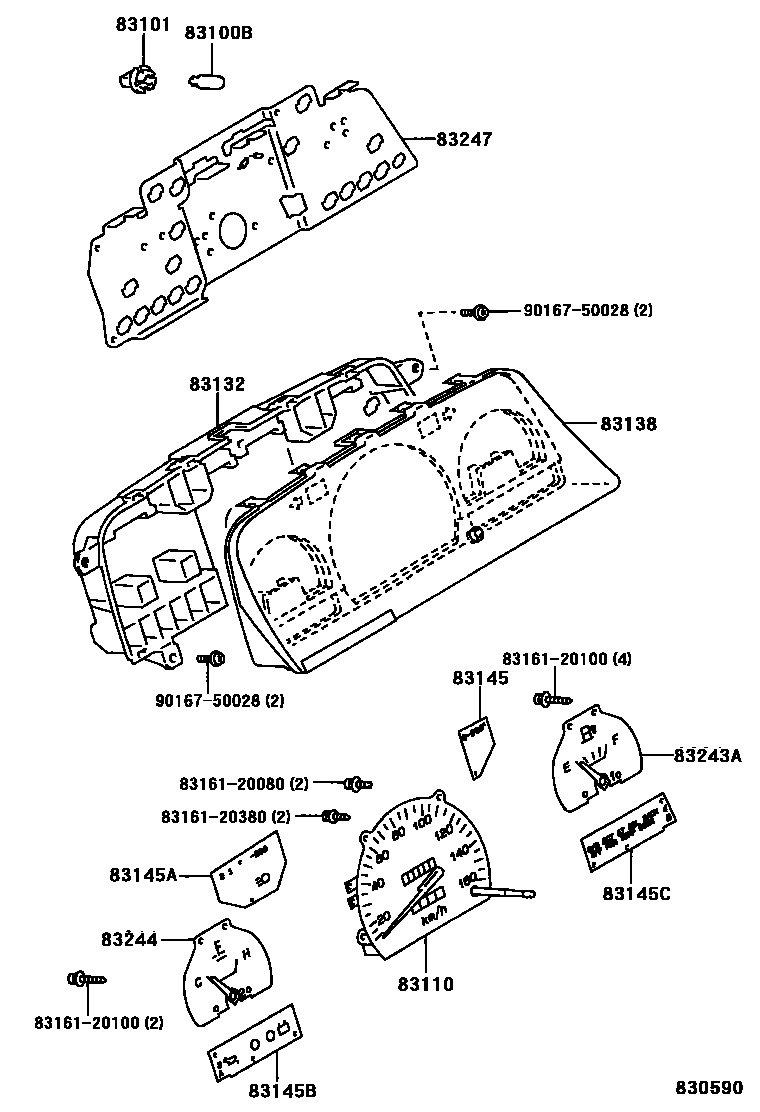

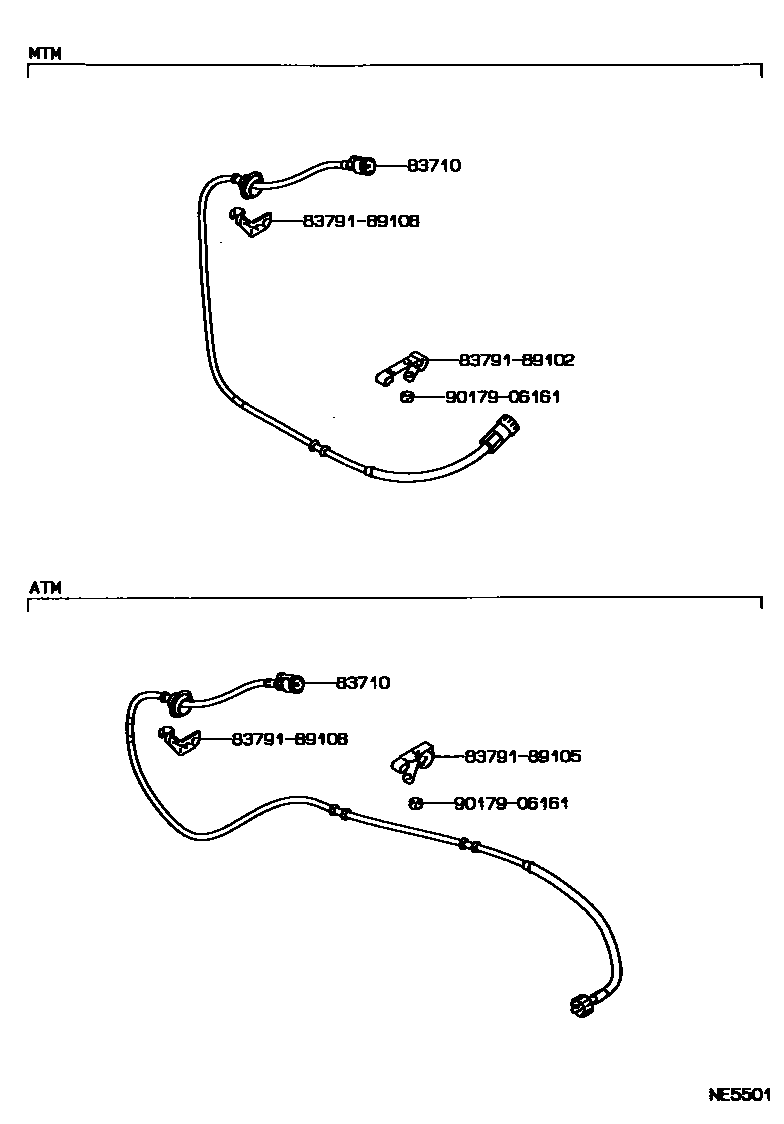

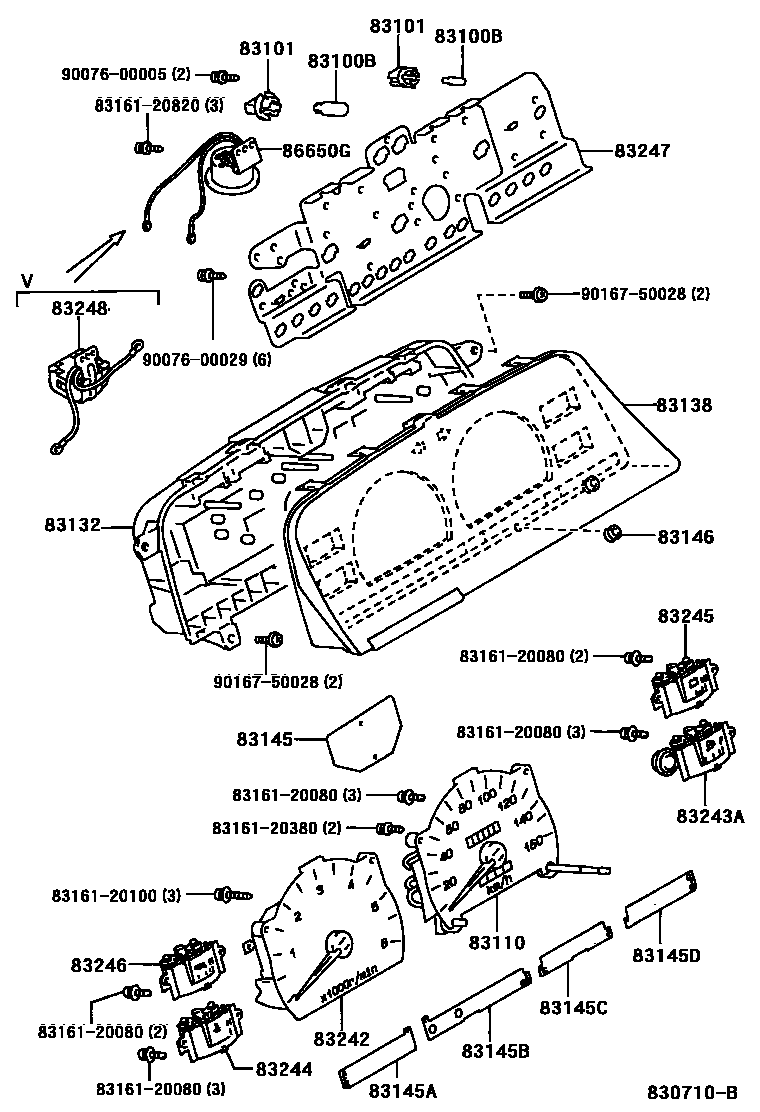

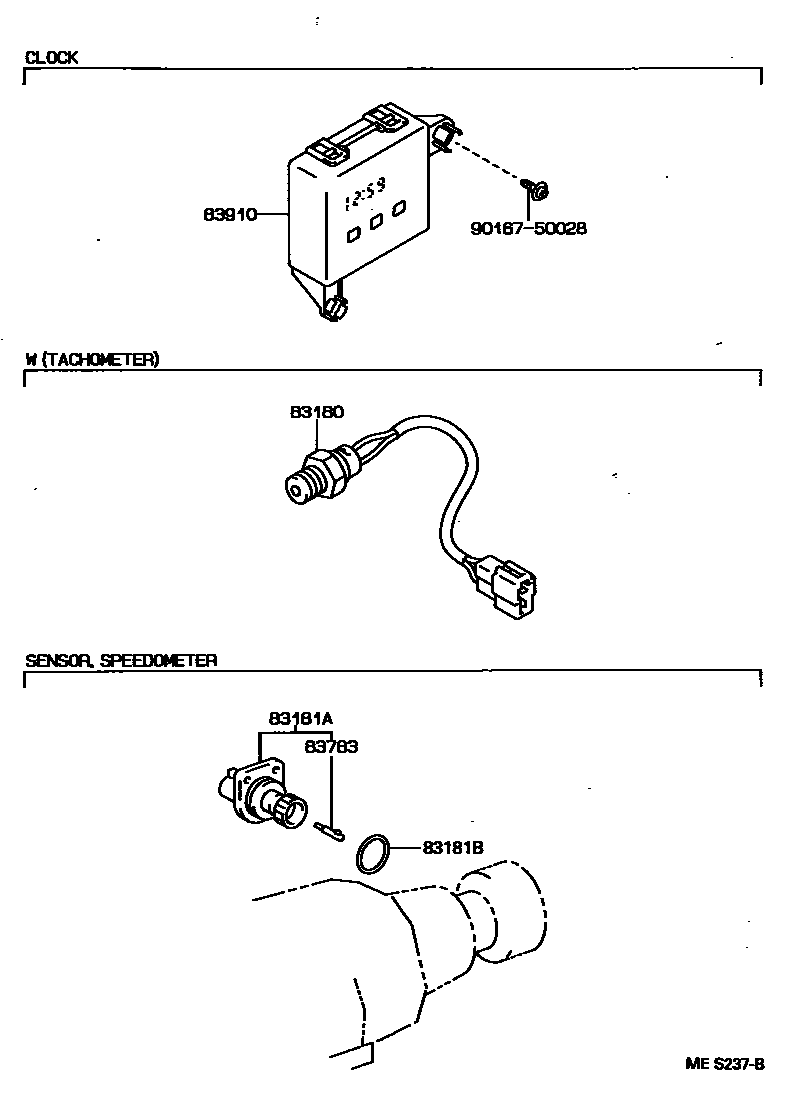

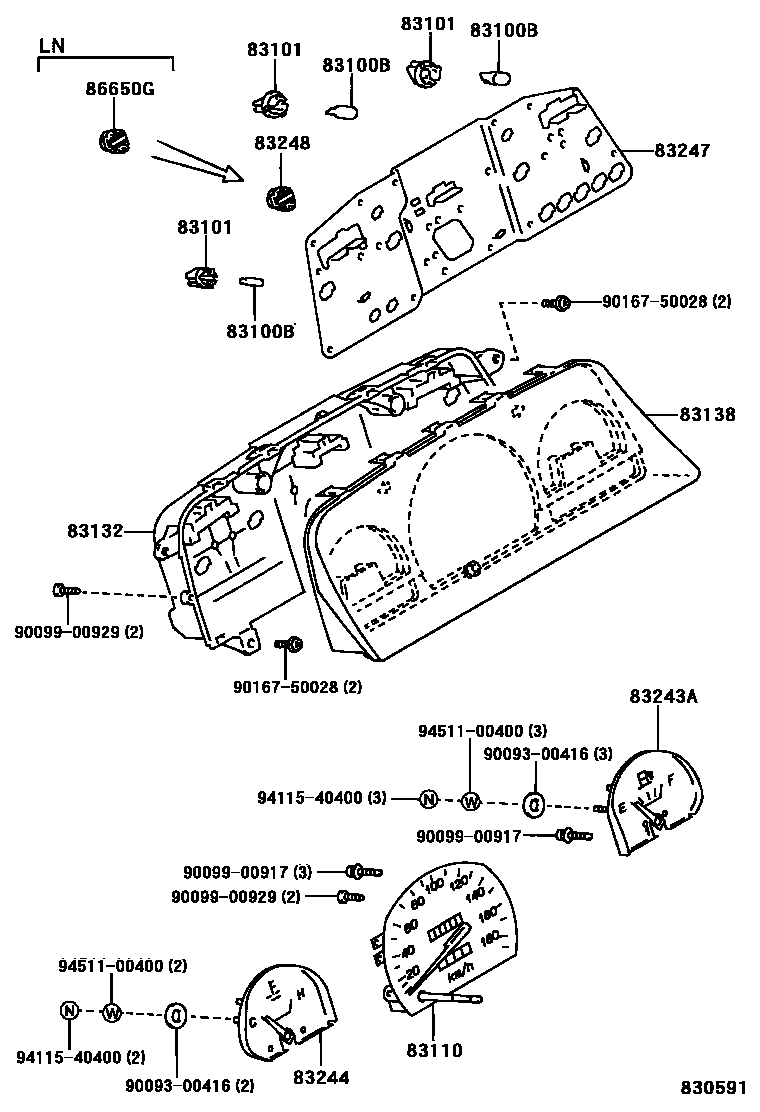

Toyota HILUX EPC diagram 8301, 仪表, with 6 images and 25 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 83109-24020 · 83120-60020 · 90010-06007 · 90010-06057 · 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83110 | Speedometer assembly | 83110-34091 · 83110-35130 · 83110-35140 · 83110-35150 · 83110-35160 · 83110-35260 · 83110-35270 · 83110-35280 · 83110-35330 · 83110-35350 · 83110-35360 · 83110-35420 · 83110-35430 · 83110-35440 · 83110-35450 · 83110-35530 · 83110-35620 · 83110-35650 · 83110-35830 · 83110-3D030 · 83110-3D050 · 83110-3D080 · 83110-3D090 · 83110-3D110 · 83110-3D180 · 83110-3D250 · 83110-3D280 · 83110-3D290 · 83110-3D300 · 83110-3D340 · 83110-3D350 · 83110-3D360 · 83110-3D370 · 83110-3D430 · 83110-89287 · 83110-89288 · 83110-89289 · 83110-89290 · 83110-89291 · 83110-89297 · 83110-89305 · 83110-89306 · 83110-89307 · 83110-89308 · 83110-89313 · 83110-89314 · 83110-89317 · 83110-89321 · 83110-89322 · 83110-89324 · 83110-89340 · 83110-89341 · 83220-35370 · 83220-35480 |
| 83132 | Instrument cluster housing | 83132-35020 · 83132-35040 · 83132-89305 · 83132-89307 · 83132-89309 · 83132-89311 · 83132-89313 · 83132-89315 · 83132-89317 · 83132-89319 · 83132-89321 · 83132-89502 · 83132-89504 · 83841-35290 |
| 83138 | speedometer glass | 83138-35060 · 83138-35080 · 83138-35100 · 83138-35120 · 83138-89301 · 83138-89303 · 83138-89305 · 83138-89307 · 83138-89309 · 83138-89311 · 83138-89502 · 83138-89504 · 83138-89506 · 83138-89508 · 83138-89510 · 83138-89512 · 83138-89514 · 83138-89522 |
| 83145 | Instrument No. 1 lampshade | 83145-89504 · 83145-89546 |
| 83145A | Instrument No. 2 lampshade | 83145-89502 · 83145-89528 · 83145-89558 · 83145-89560 |
| 83145B | Instrument No. 3 lampshade | 83145-89404 · 83145-89530 · 83145-89532 · 83145-89540 · 83831-3D690 |
| 83145C | Instrument No. 4 lampshade | 83145-35060 · 83145-35550 · 83145-89406 · 83145-89524 · 83145-89542 · 83145-89550 · 83832-3D690 |
| 83145D | Instrument No. 5 lampshade | 83145-35100 · 83145-89552 · 83145-89564 · 83831-3D710 |
| 83146 | Instrument glass seal | 83145-89318 |
| 83180 | Speed detector assembly | 83180-30011 · 83180-35020 · 83180-60080 |
| 83181A | speedometer sensor | 83181-20040 · 83181-24070 · 83181-35040 · 83181-35070 |
| 83181B | O-ring (for speedometer sensor) | 90301-18004 · 90301-18018 · 96711-24030 |
| 83242 | Engine tachometer assembly | 83242-35020 · 83242-35120 · 83242-35320 · 83242-35400 · 83242-89502 · 83242-89514 · 83242-89520 · 83881-3D690 · 83881-3D710 |
| 83243A | Fuel gauge sub-assembly | 83243-34020 · 83243-35040 · 83243-35080 · 83243-35100 · 83243-35140 · 83243-89311 · 83243-89313 · 83243-89502 · 83243-89506 · 83882-3D690 |
| 83244 | Water temperature meter sub-assembly | 83244-34120 · 83244-34140 · 83244-35060 · 83244-35120 · 83244-35140 · 83244-89317 · 83244-89319 · 83244-89401 · 83244-89403 · 83244-89405 · 83244-89502 · 83244-89504 · 83244-89508 · 83244-89512 · 83883-3D690 |
| 83245 | Voltmeter sub-assembly | 83245-34020 · 83245-35020 · 83245-89502 |
| 83246 | Oil pressure gauge | 83246-34020 · 83246-35020 · 83246-89502 |
| 83247 | Instrument circuit board | 83149-35040 · 83149-35060 · 83149-35080 · 83149-35100 · 83149-35140 · 83149-35200 · 83149-35220 · 83149-35380 · 83149-35420 · 83149-35430 · 83247-34106 · 83247-35040 · 83247-35060 · 83247-35080 · 83247-35160 · 83247-35400 · 83247-35420 · 83247-35440 · 83247-35700 · 83247-35720 · 83247-35740 · 83247-35860 · 83247-35880 · 83247-89321 · 83247-89323 · 83247-89325 · 83247-89327 · 83247-89329 · 83247-89331 · 83247-89333 · 83247-89335 · 83247-89337 · 83247-89339 · 83247-89343 · 83247-89347 · 83247-89349 · 83247-89351 · 83247-89353 · 83247-89355 · 83247-89357 · 83247-89406 · 83247-89504 · 83247-89506 · 83247-89508 · 83247-89524 · 83247-89528 · 83247-89626 · 83861-35290 · 83861-35300 · 83861-3D690 · 83861-3D710 |
| 83248 | speed warning bell | 83248-20010 · 86640-89104 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-35310 · 83710-35320 · 83710-35330 · 83710-35340 · 83710-35350 · 83710-35360 · 83710-35420 · 83710-35430 · 83710-35510 · 83710-35520 · 83710-35810 · 83710-35820 · 83710-89168 · 83710-89169 · 83710-89170 · 83710-89171 · 83710-89172 · 83710-89175 · 83710-89176 · 83710-89177 · 83710-89179 · 83710-89191 · 83710-89192 · 83710-89193 · 83710-89194 · 83710-89195 · 83710-89196 · 83710-89197 · 83710-89203 |
| 83783 | speedometer sensor key | 83783-22010 |
| 83910 | clock assembly | 83910-89107 · 83910-89108 |
| 86650G | Buzzer assembly | 83248-20010 · 86650-35020 · 86650-35030 · 86650-89105 |
