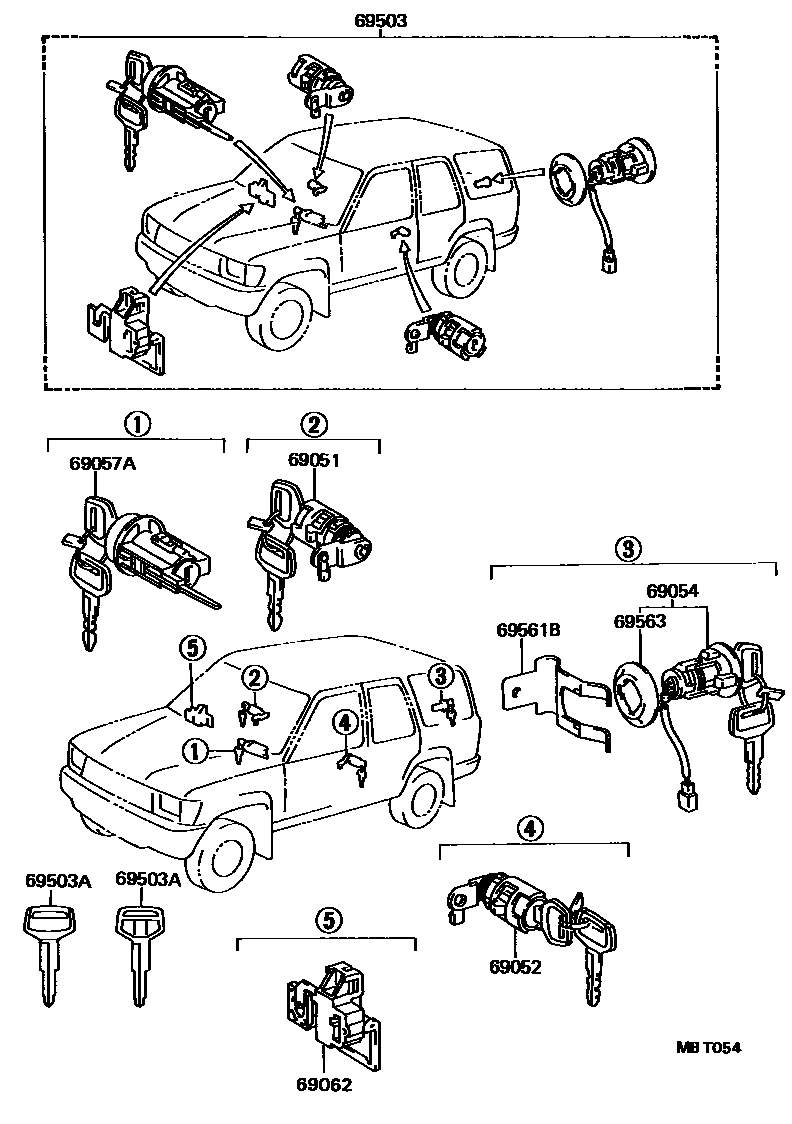

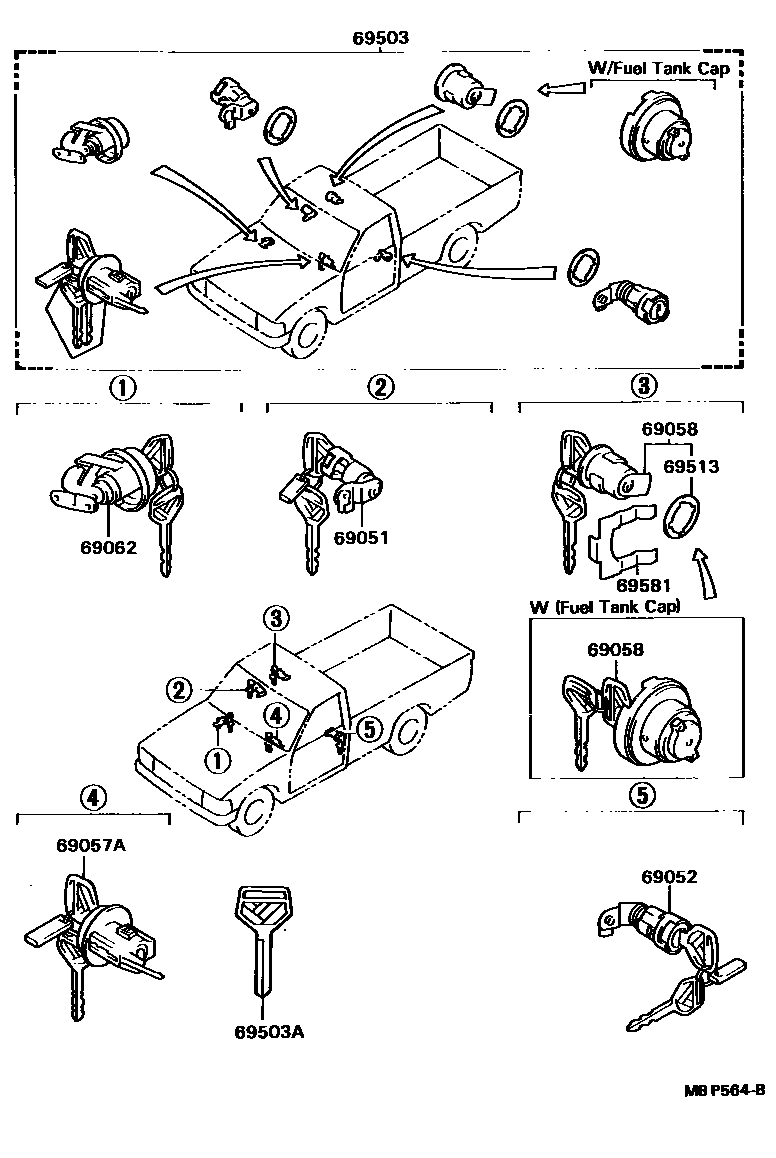

Toyota HILUX 锁芯组件 — Figure 6765
Toyota HILUX EPC diagram 6765, 锁芯组件, with 2 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-35030 · 69051-35040 · 69051-35060 |
| 69052 | Left door lock cylinder and key assembly | 69052-35030 · 69052-35031 · 69052-35040 · 69052-35060 |
| 69054 | Rear door lock cylinder and key assembly | 69055-35020 · 69055-89103 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-35010 · 69057-35030 · 69057-35031 · 69057-35040 · 69057-89116 |
| 69058 | Fuel filler cap lock cylinder and key assembly | 69058-35010 · 69058-35030 · 69058-35031 · 69058-35040 · 69058-35070 · 69058-35071 · 69058-35080 · 69058-35081 · 69058-35090 · 69058-35100 · 69058-35110 · 69058-89114 |
| 69062 | Glove box lock cylinder and key assembly | 69056-35010 · 69056-35030 · 69056-35031 · 69056-89104 · 69056-89105 |
| 69503 | Door lock cylinder components | 69005-35030 · 69005-35050 · 69005-35051 · 69005-35120 · 69005-35121 · 69005-35160 · 69005-35190 · 69005-35200 · 69005-35210 · 69005-35211 · 69005-35220 · 69005-35221 · 69005-35230 · 69005-35231 · 69005-35240 · 69005-35241 · 69005-35260 · 69005-35270 · 69005-35280 · 69005-35300 · 69005-35310 · 69005-35320 · 69005-35330 · 69005-35340 · 69005-89203 · 69005-89204 · 69005-89229 · 69005-89232 · 69005-89235 · 69005-89237 · 69005-89238 |
| 69503A | external tooth key | 90999-00130 · 90999-00132 · 90999-00137 · 90999-00156 · 90999-00165 · 90999-00175 |
| 69513 | Fuel filler cap lock cylinder gasket | 69513-32010 |
| 69561B | Rear door lock cylinder fixing parts | 69561-89101 |
| 69563 | Rear door lock cylinder gasket | 69563-20010 · 69563-32020 |
| 69581 | Fuel filler cap lock cylinder fixing piece | 69511-32010 |
