Toyota HILUX 离合器总泵 — Figure 3103

Toyota HILUX EPC diagram 3103, 离合器总泵, with 4 images and 12 PNC and OE references.

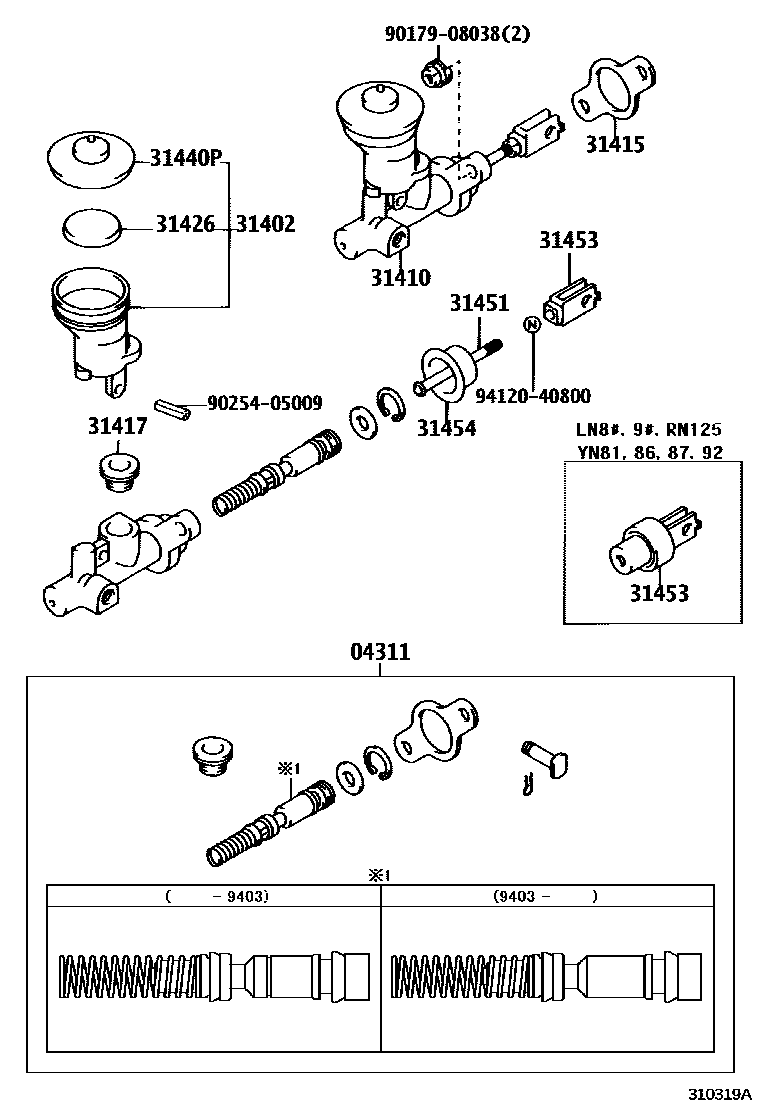

Toyota HILUX 离合器总泵 EPC diagram — 310319A
离合器总泵 — 310319A (198808 – 200106)

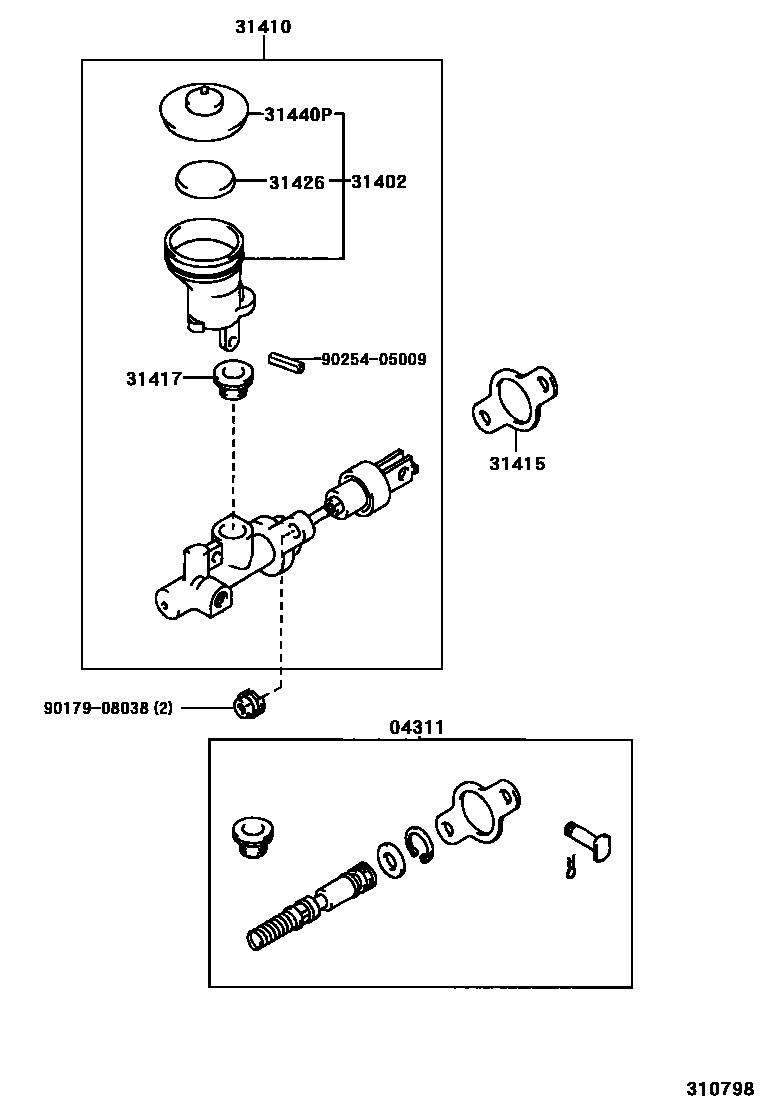

Toyota HILUX 离合器总泵 EPC diagram — 310798
离合器总泵 — 310798 (200106 – 999999)

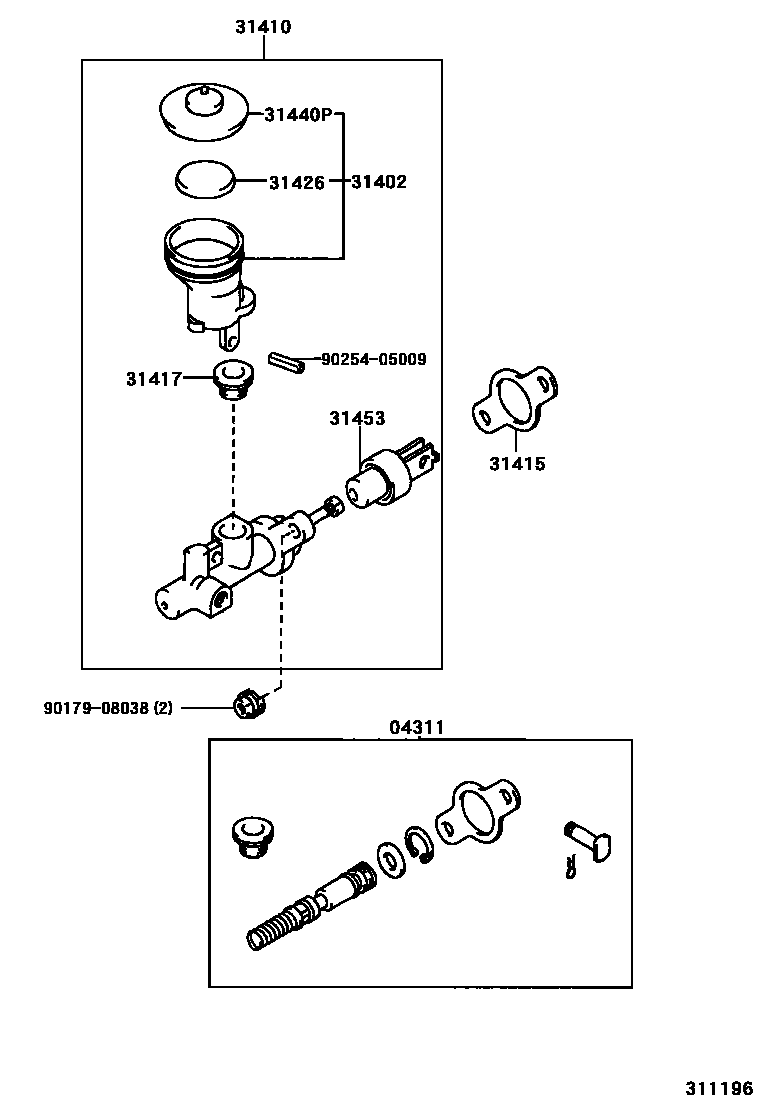

Toyota HILUX 离合器总泵 EPC diagram — 311196
离合器总泵 — 311196 (200306 – 999999)

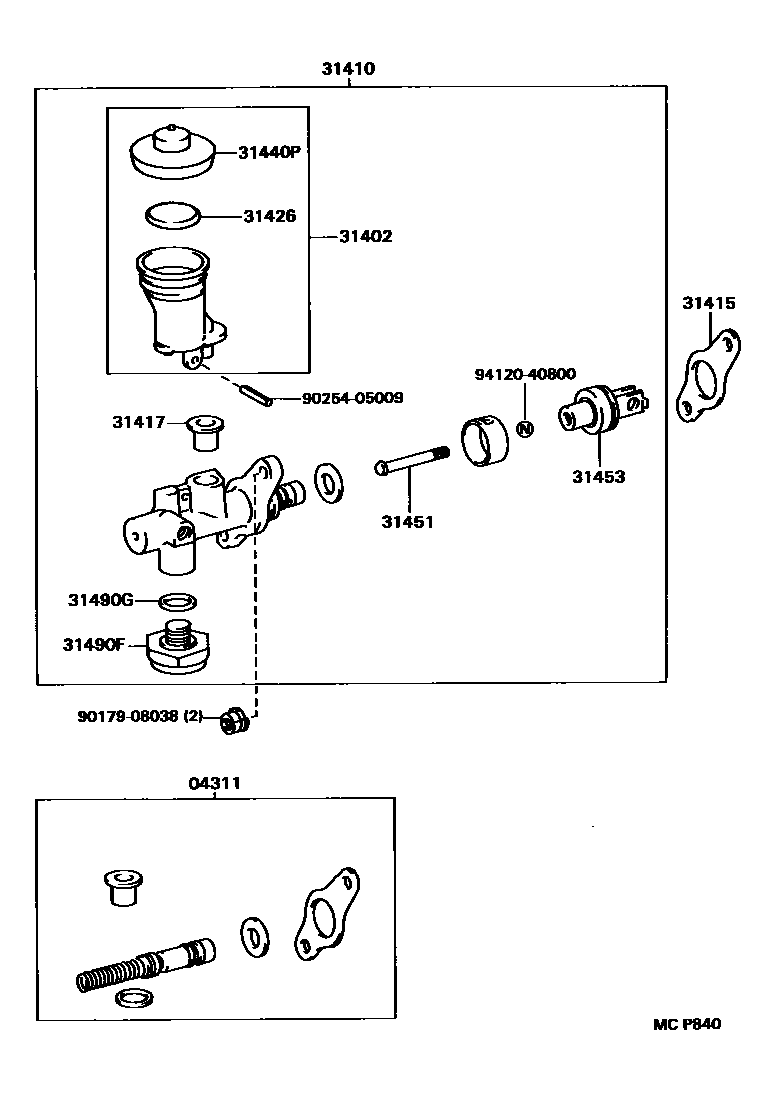

Toyota HILUX 离合器总泵 EPC diagram — MCP840
离合器总泵 — MCP840 (199410 – 199909)

PNC and OE references

PNCPart nameOE numbers
04311Clutch master cylinder assembly04311-12060 · 04311-12080 · 04311-12110 · 04311-22040 · 04311-35051 · 04311-35070 · 04311-60150
31402Clutch master cylinder fluid reservoir sub-assembly31402-35030 · 31402-35050 · 31402-35070 · 31402-35080 · 31402-35090 · 31402-35110
31410Clutch master cylinder assembly31410-35250 · 31410-35260 · 31410-35270 · 31410-35271 · 31410-35280 · 31410-35281 · 31410-35300 · 31410-35410 · 31410-35420
31415Clutch master cylinder gasket31415-10010
31417Clutch reservoir retaining ring31417-35010
31426Clutch master cylinder reservoir float31426-30011
31440PClutch master cylinder fluid reservoir filler cap assembly31405-35010 · 47230-20040
31451Clutch master cylinder push rod31451-35070 · 31451-35080 · 31451-36040
31453Clutch master cylinder push rod U-shaped clamp31404-28020 · 31404-35010 · 31404-35011 · 31404-35013 · 31404-35020 · 31404-35021 · 31453-35010
31454Clutch master cylinder dust boot31454-16010 · 31454-24010
31490FMaster pump accumulator assembly31490-12010
31490GGasket (for clutch master cylinder accumulator)90430-16005
