Toyota HILUX carburetor assembly — Figure 2102

Toyota HILUX EPC diagram 2102, carburetor assembly, with 2 images and 7 PNC and OE references.

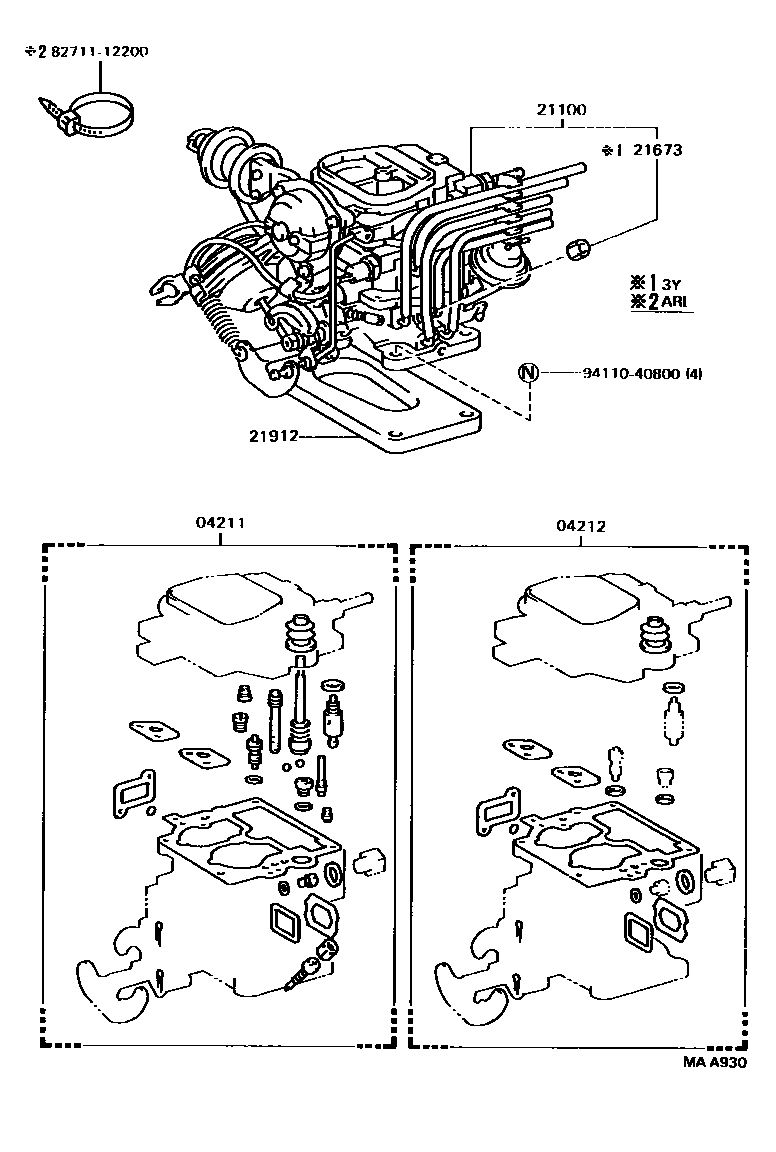

Toyota HILUX carburetor assembly EPC diagram — MAA930
carburetor assembly — MAA930 (198808 – 999999)

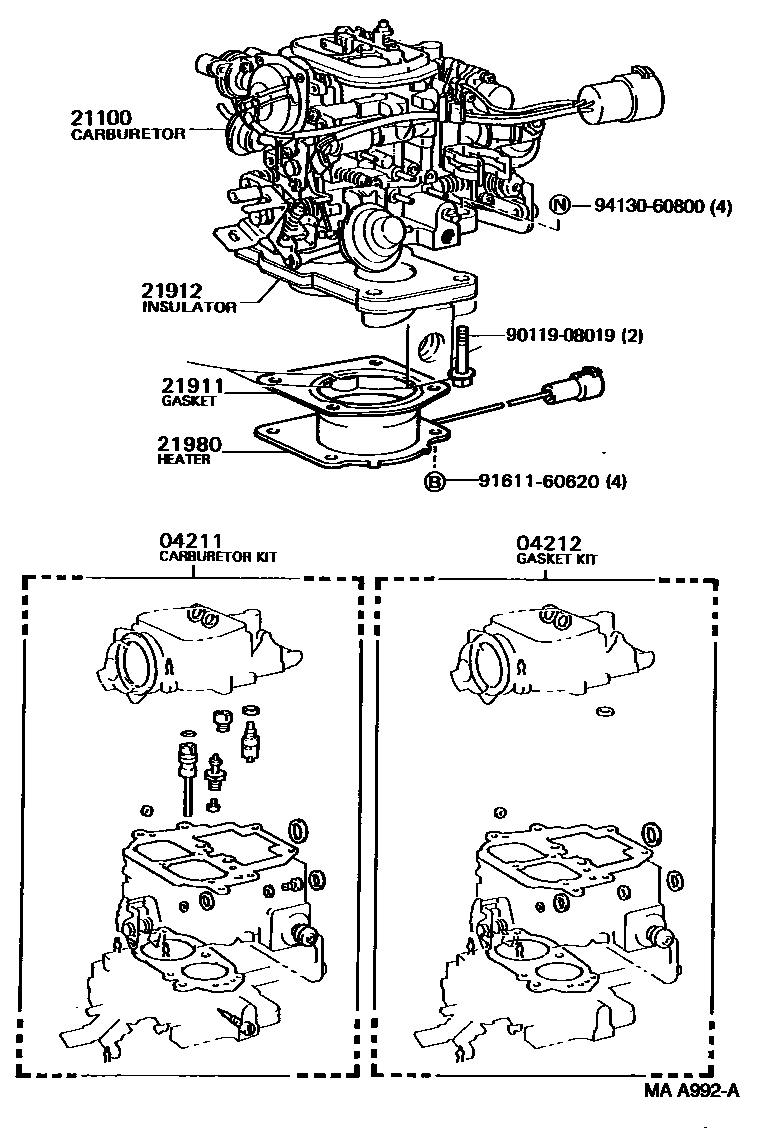

Toyota HILUX carburetor assembly EPC diagram — MAA992A
carburetor assembly — MAA992A (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
04211carburetor components04211-35430 · 04211-35431 · 04211-35432 · 04211-35440 · 04211-35441 · 04211-35442 · 04211-35451 · 04211-35452 · 04211-35460 · 04211-35461 · 04211-35462 · 04211-72180 · 04211-72200 · 04211-72270 · 04211-73240 · 04211-73250 · 04211-73300
04212carburetor gasket assembly04212-35042 · 04212-35420 · 04212-35421 · 04212-35422 · 04212-35430 · 04212-35431 · 04212-73071
21100carburetor assembly21100-35520 · 21100-35530 · 21100-35540 · 21100-35550 · 21100-35570 · 21100-72260 · 21100-72280 · 21100-72340 · 21100-73350 · 21100-73360 · 21100-73400
21673Idle speed limit cap21673-71030
21911carburetor gasket21995-35020
21912Carburetor insulation pad21912-35030 · 21912-35040 · 21912-35050 · 21912-37030 · 21912-71020 · 21912-71021 · 21912-73010 · 21912-73020
21980Cold mixture heater assembly21980-35010
