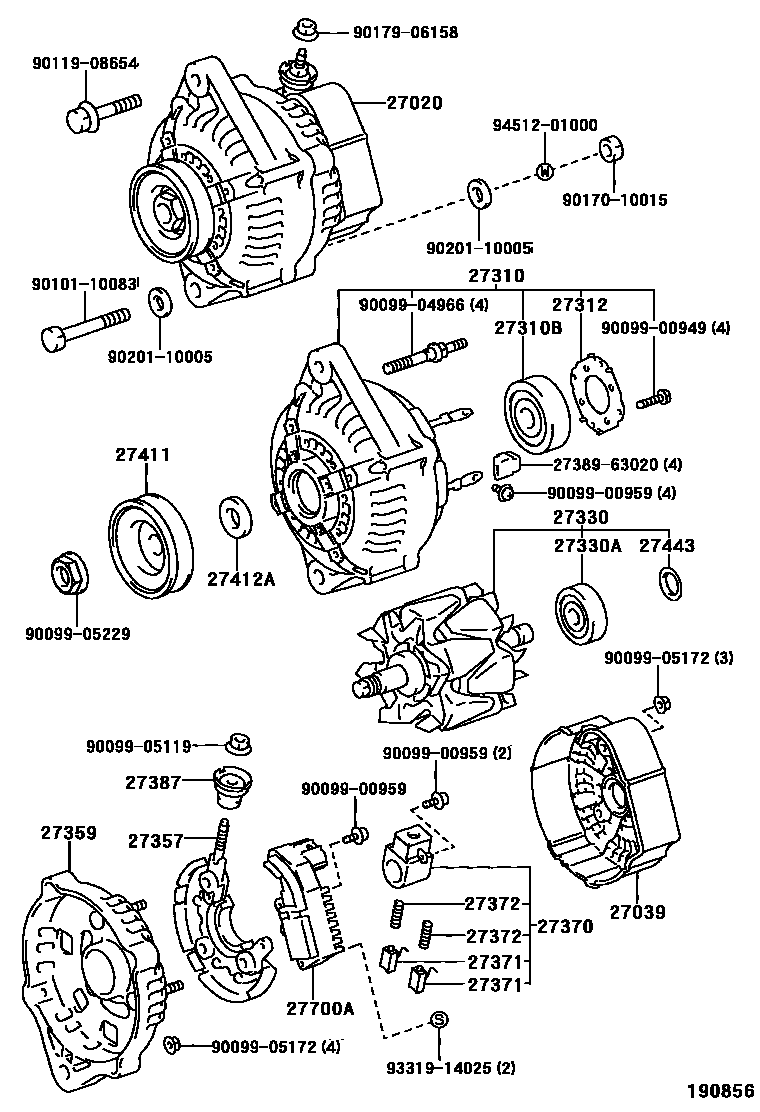

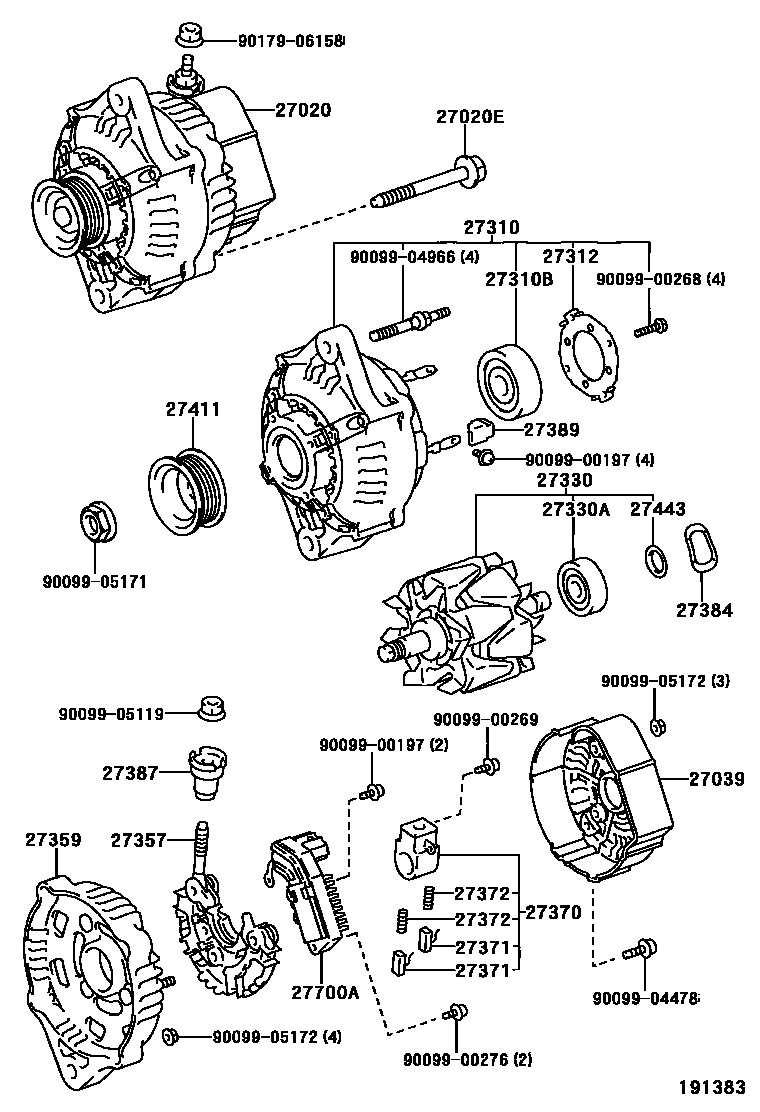

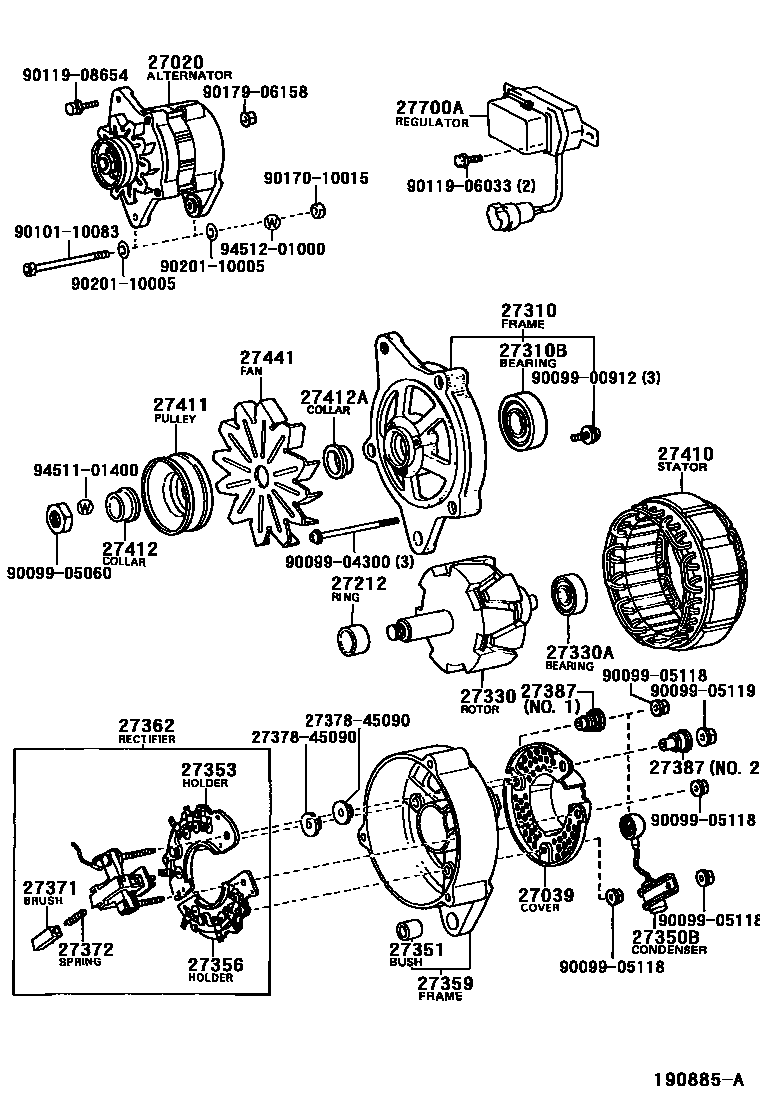

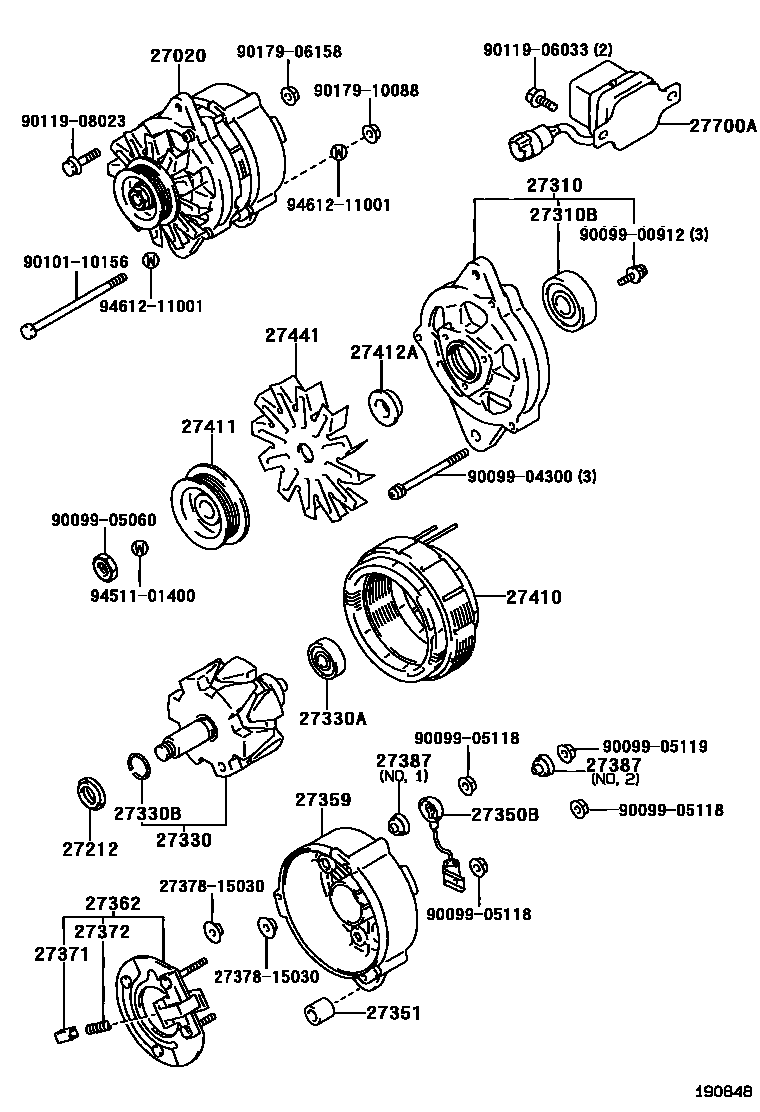

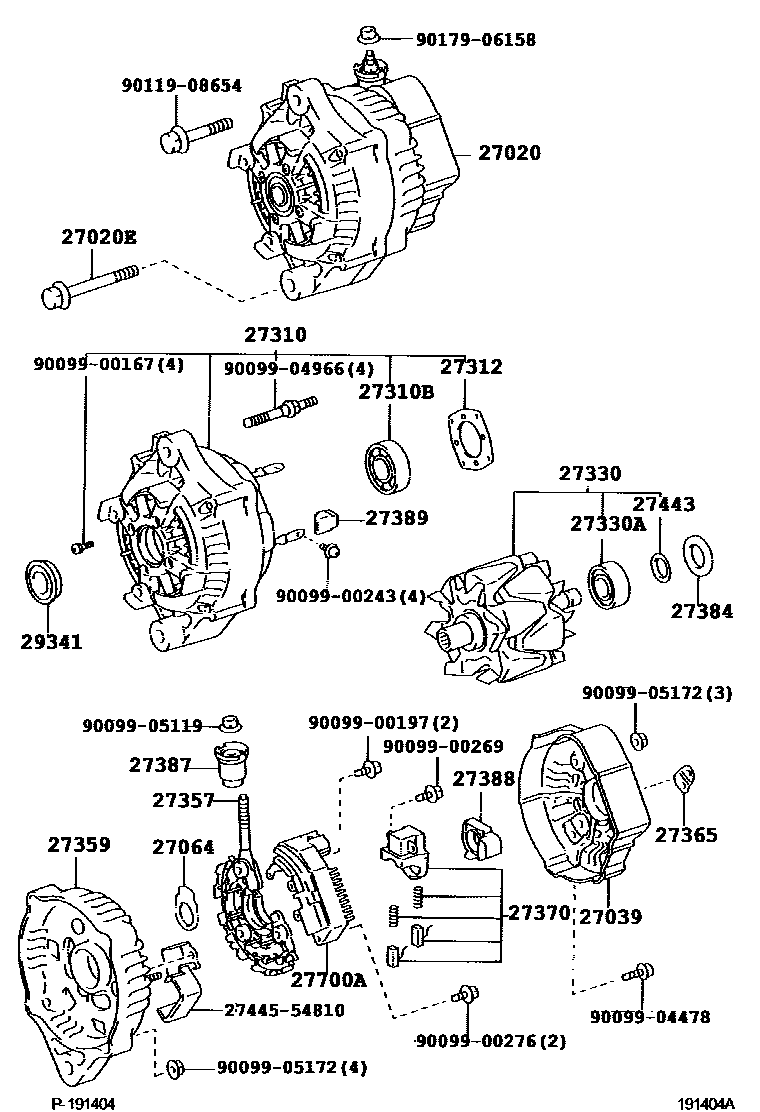

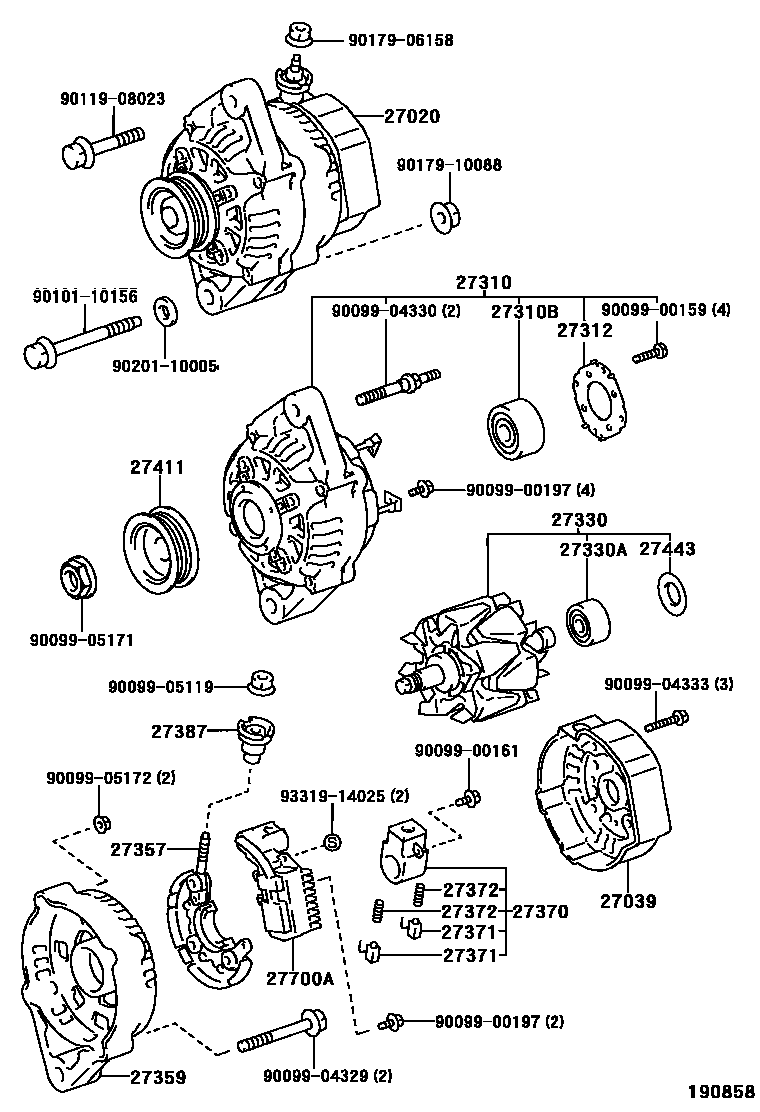

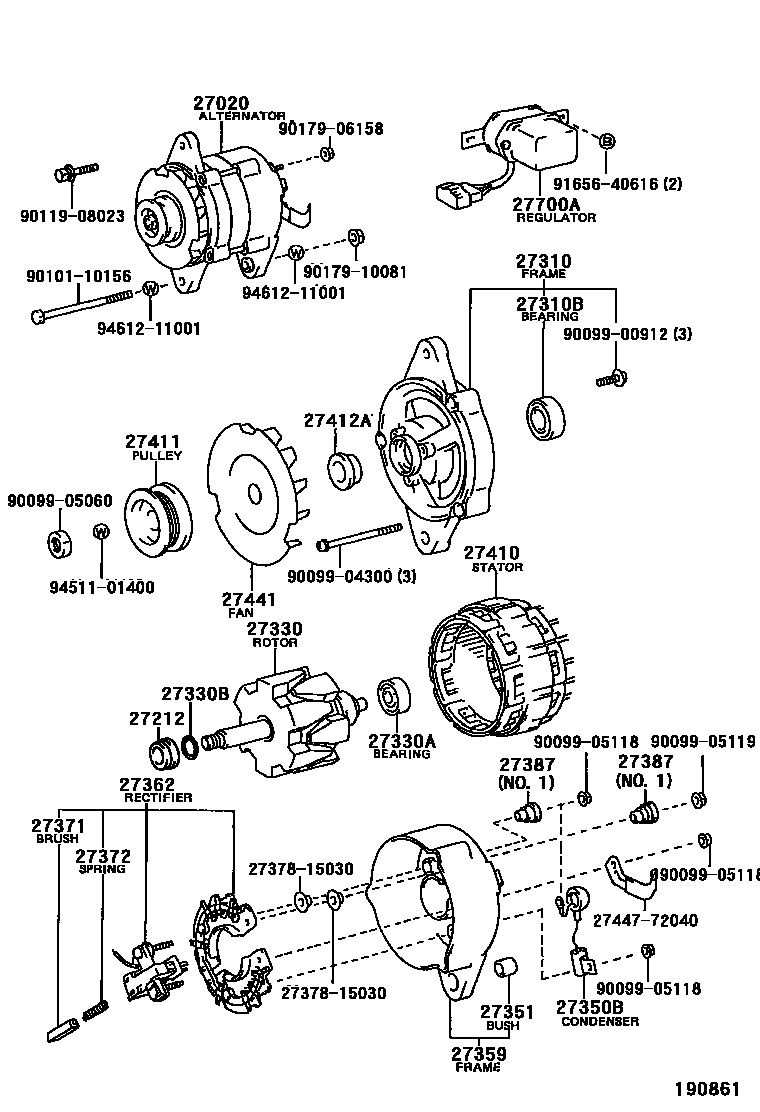

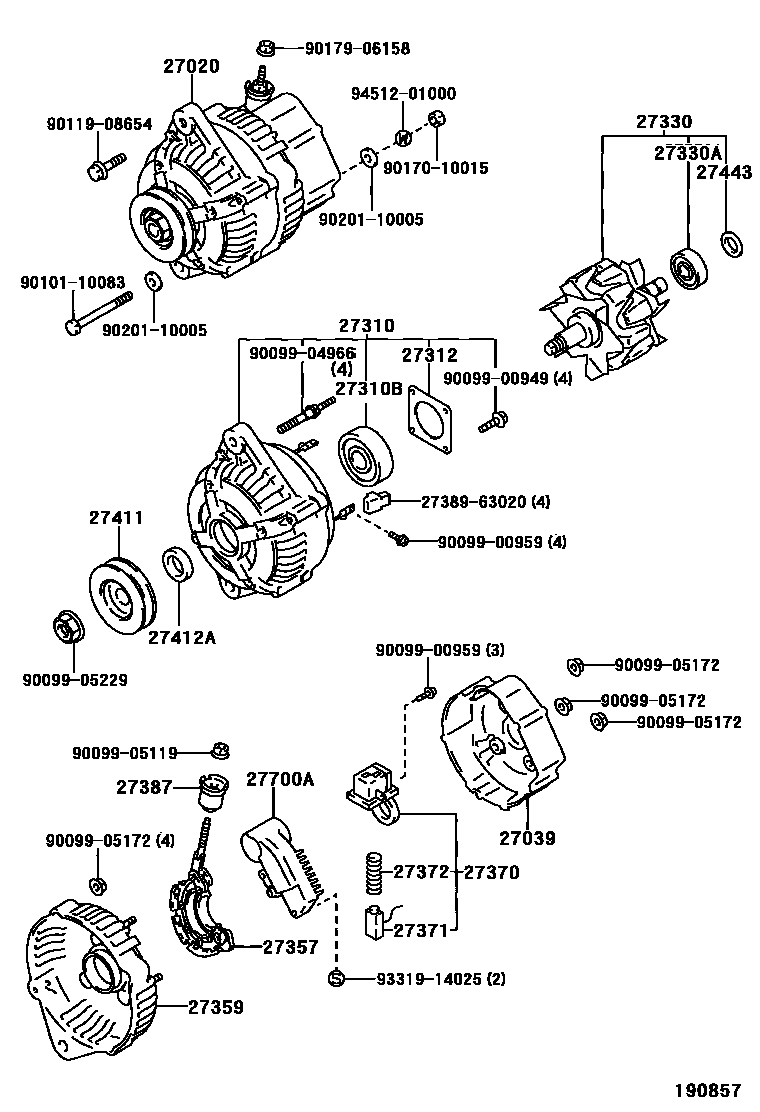

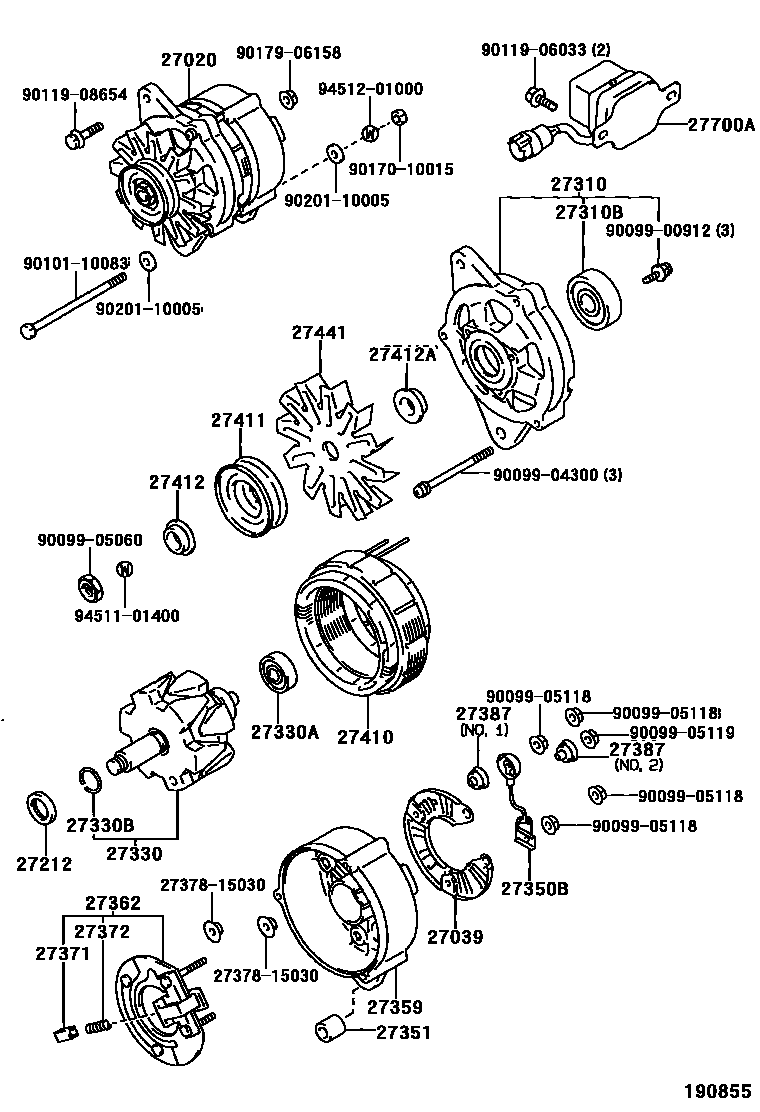

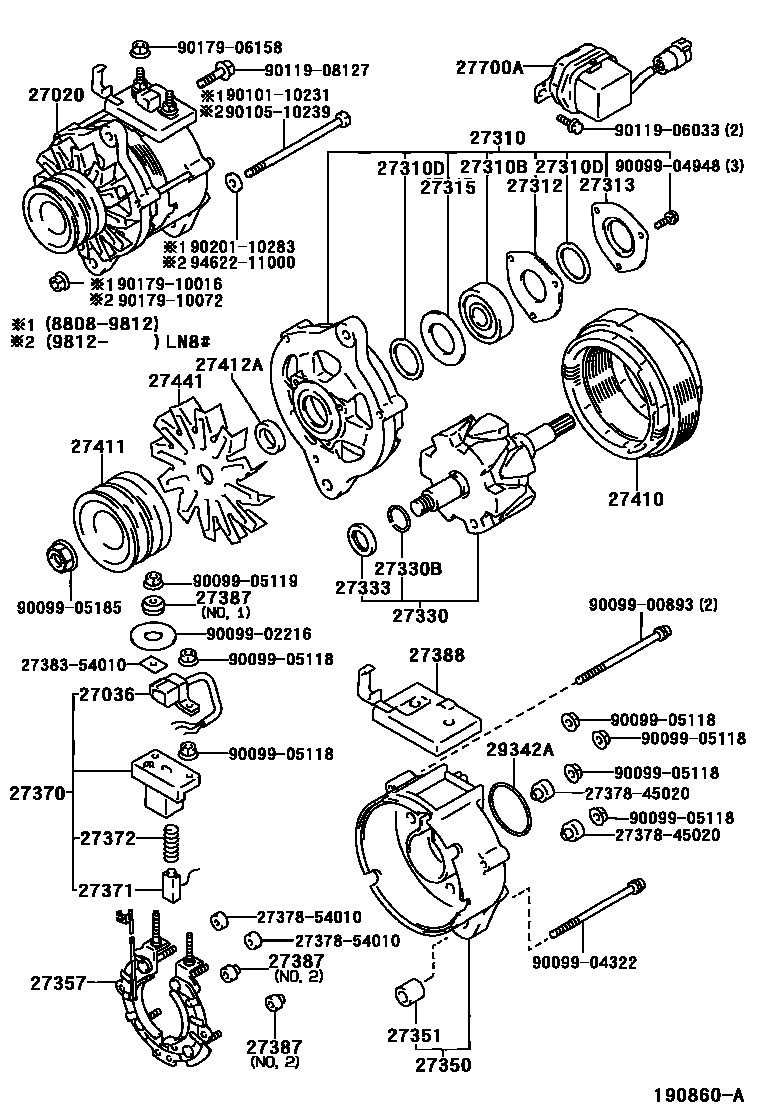

Toyota HILUX Alternator — Figure 1903
Toyota HILUX EPC diagram 1903, Alternator, with 10 images and 41 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27020-18011 · 27020-34021 · 27020-34022 · 27020-35170 · 27020-54341 · 27020-54342 · 27020-54343 · 27020-54344 · 27020-72050 · 27020-72200 · 27020-72230 · 27060-35150 · 27060-35170 · 27060-54340 · 27060-72330 · 27060-75290 |
| 27020E | Bolts (for generator) | 90105-10221 · 90105-10287 |
| 27036 | Generator lead terminal sub-assembly | 27036-54250 |
| 27039 | Alternator Rear End Cover | 27039-11190 · 27039-16380 · 27039-18011 · 27039-34022 · 27039-45110 · 27039-61111 · 27039-67100 · 27039-70470 · 27039-73020 |
| 27064 | Generator sealing plate | 27064-42010 |
| 27212 | Spacer ring (for generator rotor) | 27212-39050 · 27412-15150 |
| 27310 | Alternator Drive End Frame Assembly | 27310-18010 · 27310-34050 · 27310-35120 · 27310-54110 · 27310-54520 · 27310-72030 · 27310-72360 · 27310-75240 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90099-10125 · 90099-10137 · 90099-10142 · 90099-10165 · 90099-10198 · 90099-10199 |
| 27310D | Felt Pad Washer | 90099-02209 |
| 27312 | Retainer Plate | 27312-57060 · 27312-64130 · 27312-72100 · 27312-72120 |
| 27313 | Generator No. 2 felt pad inner cover | 27313-57060 |
| 27315 | Generator No. 1 felt pad inner cover | 27315-57060 |
| 27330 | Alternator Rotor Assembly | 27330-11160 · 27330-11250 · 27330-26050 · 27330-45020 · 27330-56140 · 27330-56141 · 27330-63010 · 27330-64190 · 27330-64570 · 27330-72101 · 27330-75240 |
| 27330A | Bearings (for generator rotor) | 90099-10116 · 90099-10140 · 90099-10154 · 90099-10216 |
| 27330B | Snap ring (for generator rotor) | 90099-07048 · 90099-07103 |
| 27333 | Isolation collar (for generator rotor) | 27333-57060 |
| 27350 | Rectifier end frame assembly | 27350-54190 |
| 27350B | generator capacitor | 90099-52065 |
| 27351 | Bushing (for generator rectifier end frame) | 27351-38051 · 27351-56013 |
| 27353 | Generator positive rectifier frame | 27353-34121 |
| 27356 | Generator negative rectifier frame | 27356-34021 |
| 27357 | Generator rectifier frame | 27357-11160 · 27357-13360 · 27357-16380 · 27357-54190 · 27357-55080 · 27357-63020 · 27357-63060 · 27357-67100 |
| 27359 | Generator rectifier end frame | 27359-13050 · 27359-16011 · 27359-16012 · 27359-16013 · 27359-24100 · 27359-54420 · 27359-61111 · 27359-72030 · 27359-72150 · 27359-75160 |
| 27362 | Rectifier assembly with brushes | 27362-18011 · 27362-34121 |
| 27365 | terminal board | 27365-55080 |
| 27370 | Alternator Brush Holder Assembly | 27370-35060 · 27370-54250 · 27370-75060 |
| 27371 | Generator brushes | 27371-31011 · 27371-54412 · 27371-56070 · 27371-70300 |
| 27372 | Generator brush spring | 27372-31011 · 27372-56070 · 27372-63020 · 27372-87501 |
| 27384 | Washer | 27384-16380 · 27384-50030 |
| 27387 | Terminal Insulator | 27387-10080 · 27387-34022 · 27387-42021 · 27387-45022 · 27387-45110 · 27387-54010 · 27387-54310 · 27387-70170 · 27387-70171 |
| 27388 | Generator brush cover | 27388-42010 · 27388-54341 · 27388-54342 |
| 27389 | Terminal Insulator | 27389-42010 |
| 27410 | Generator stator assembly | 27410-38120 · 27410-43040 · 27410-54190 · 27410-54340 |
| 27411 | Alternator Pulley | 27411-16150 · 27411-31042 · 27411-35062 · 27411-54350 · 27411-72040 · 27411-72120 |
| 27412 | Isolator collar (for generator pulley) | 27412-44030 |
| 27412A | Isolation collar (for generator drive end cover) | 27412-16030 · 27412-31040 · 27412-35100 · 27412-57060 |
| 27441 | generator fan | 27441-34030 · 27441-56090 |
| 27443 | Generator bearing cap | 27443-63020 |
| 27700A | Generator voltage regulator assembly | 27700-35040 · 27700-50030 · 27700-54090 · 27700-63010 · 27700-66030 · 27700-66040 · 27700-72030 |
| 29341 | Generator oil seal | 29341-64130 |
| 29342A | Vacuum pump seals | 90099-14055 |
