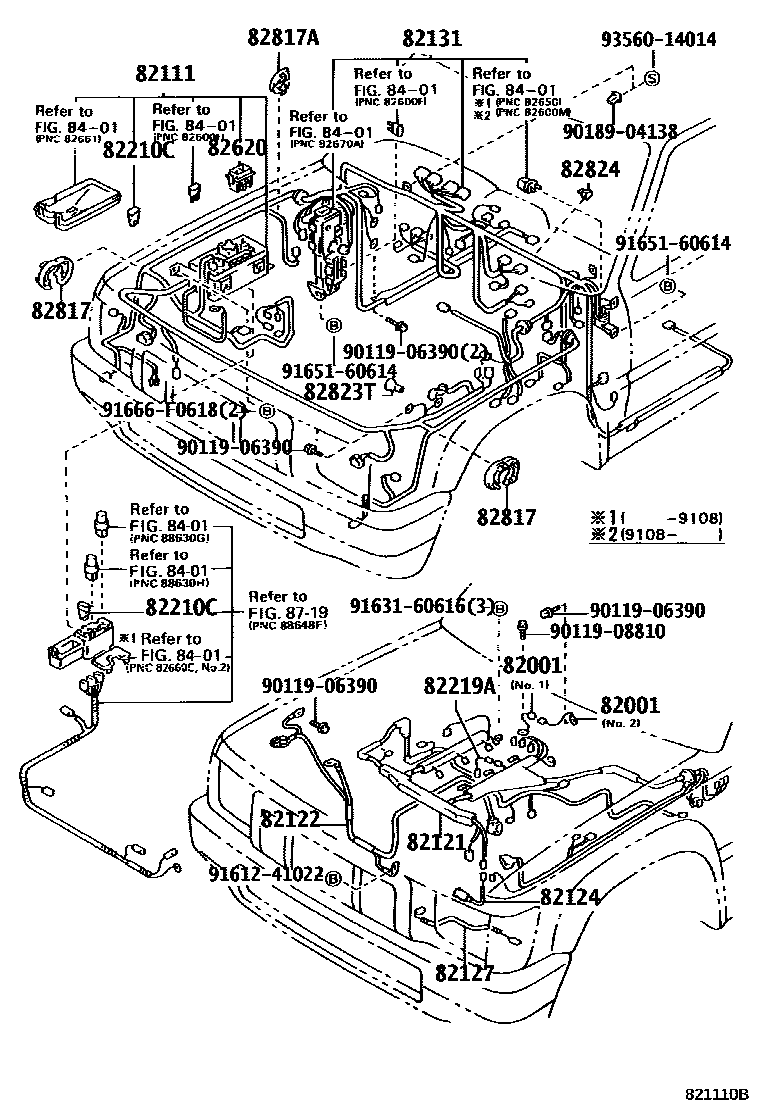

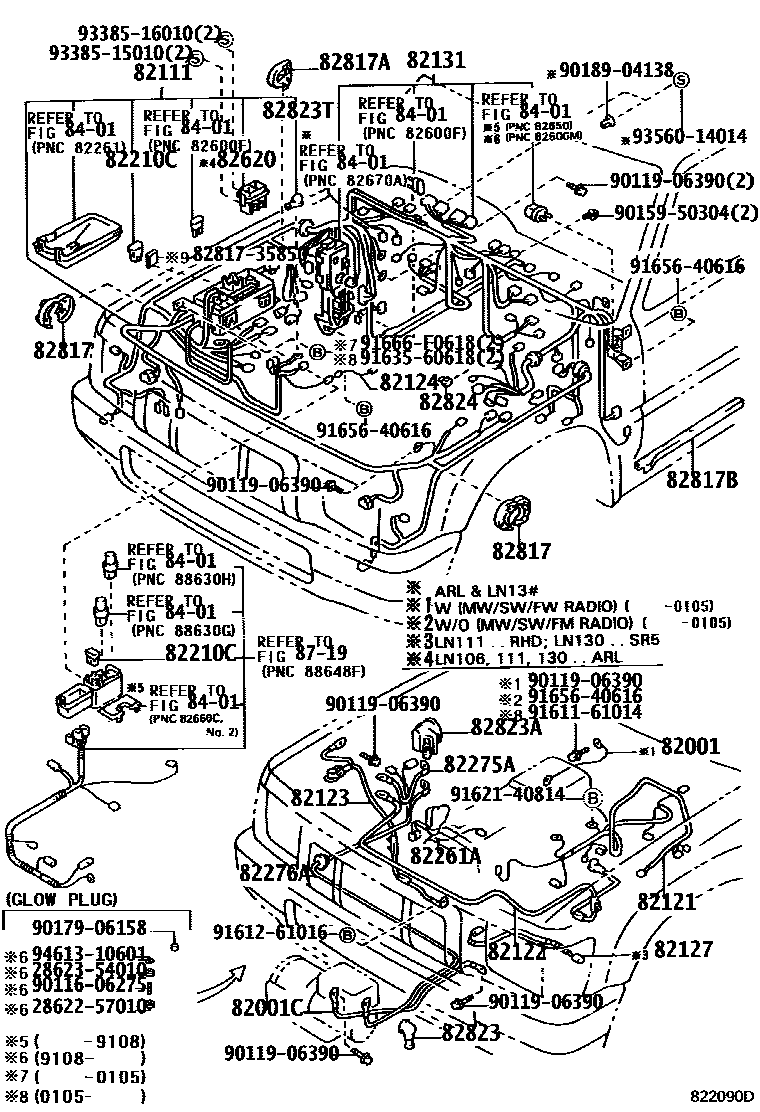

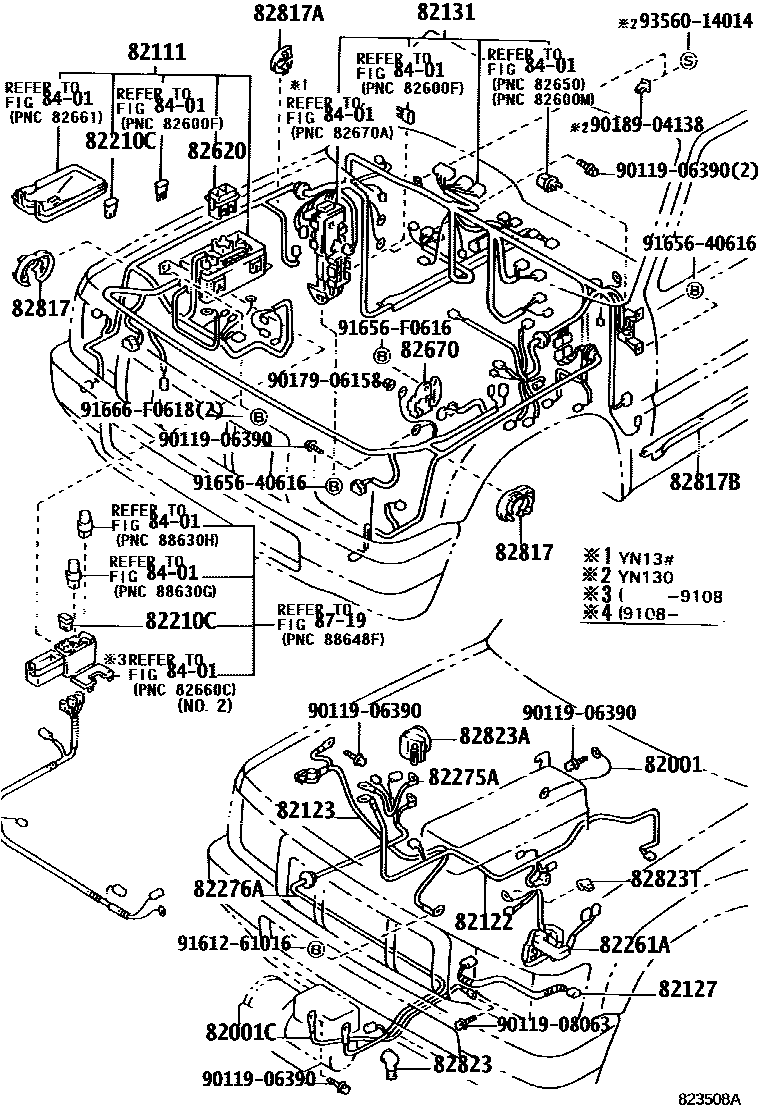

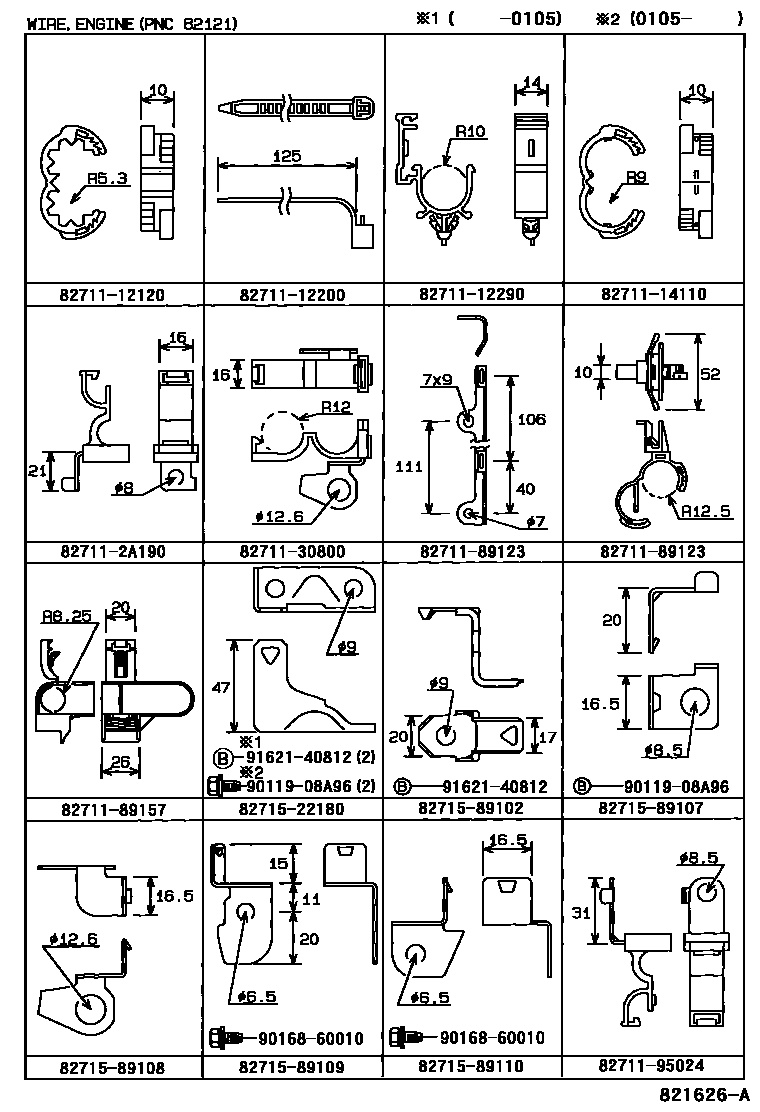

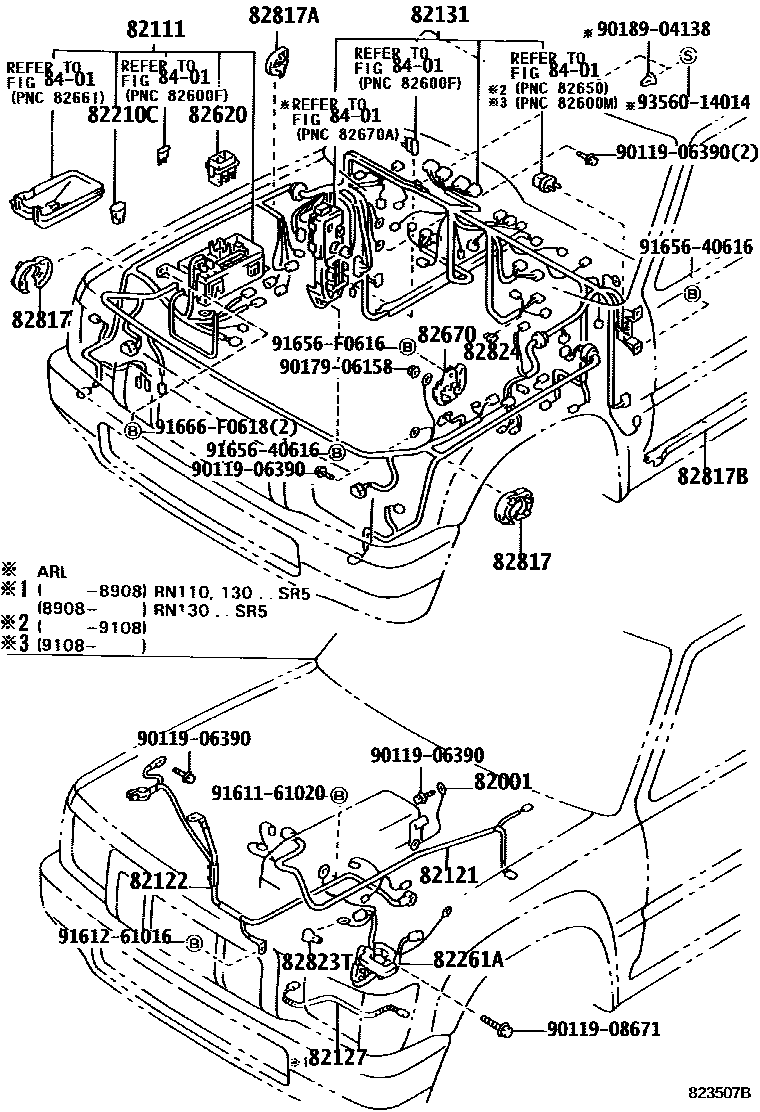

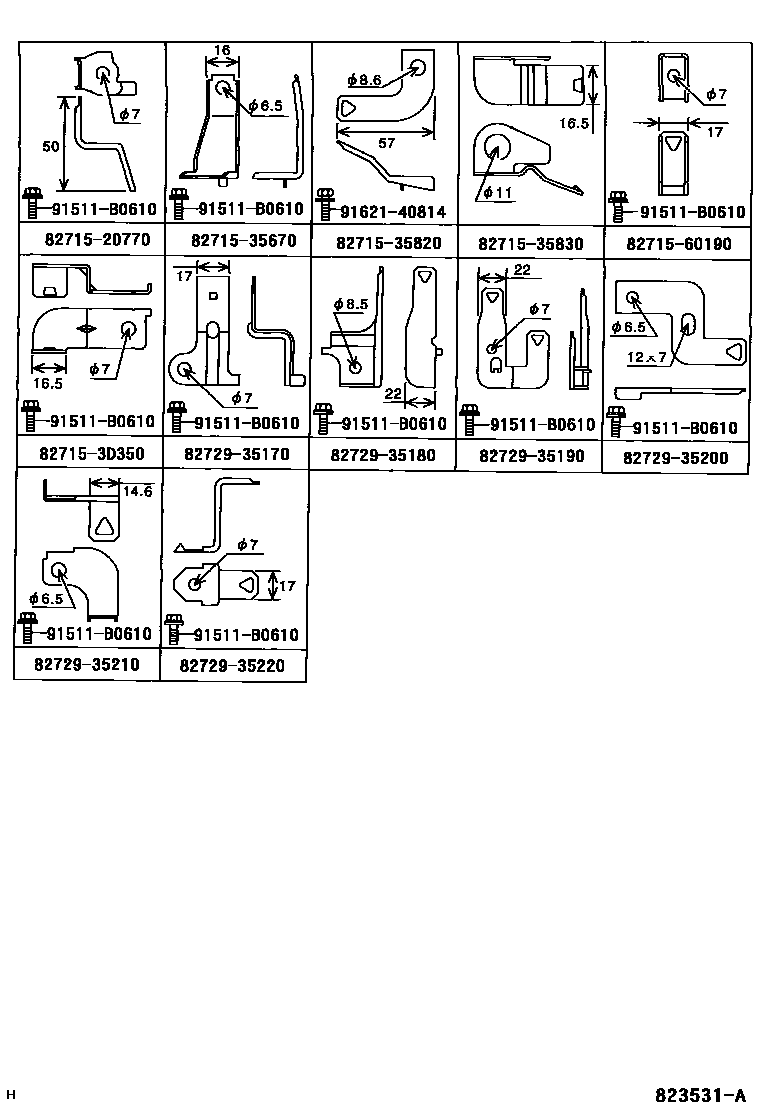

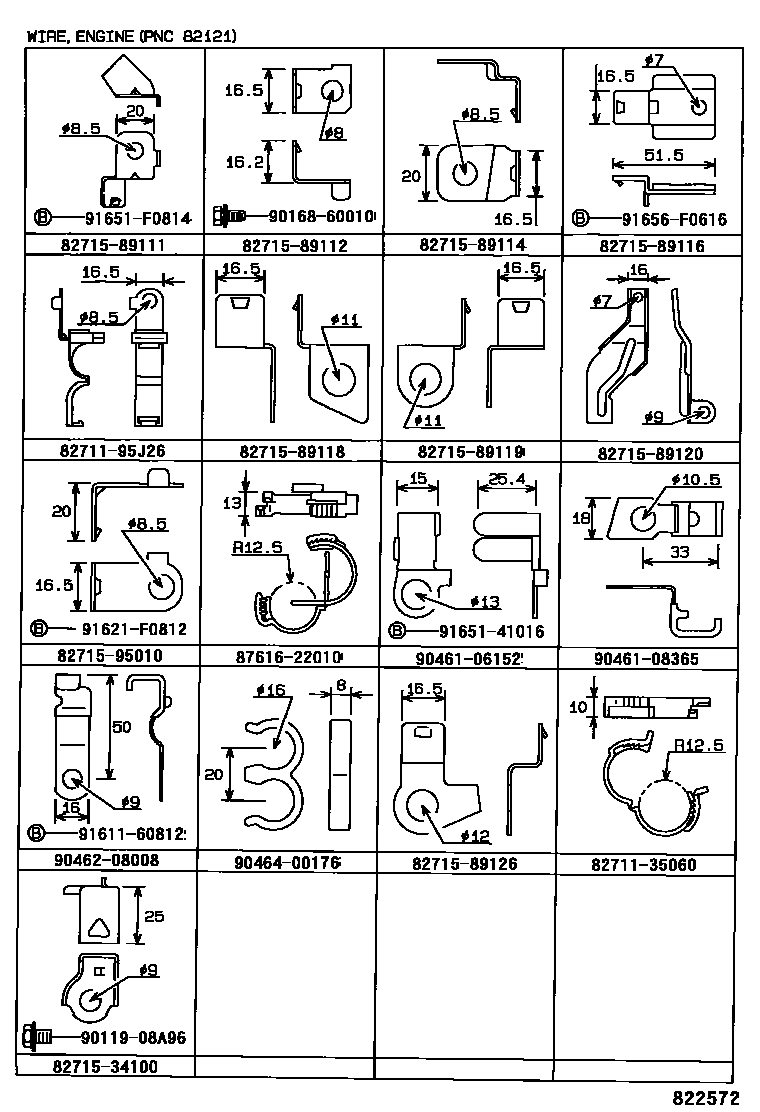

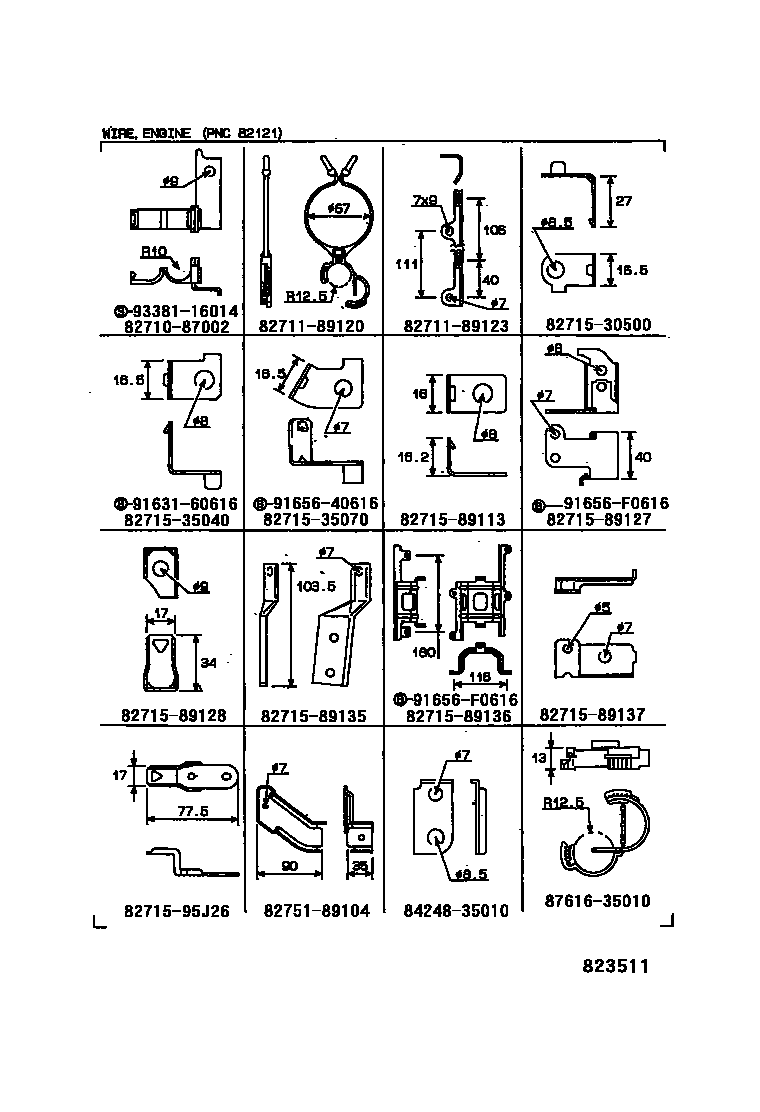

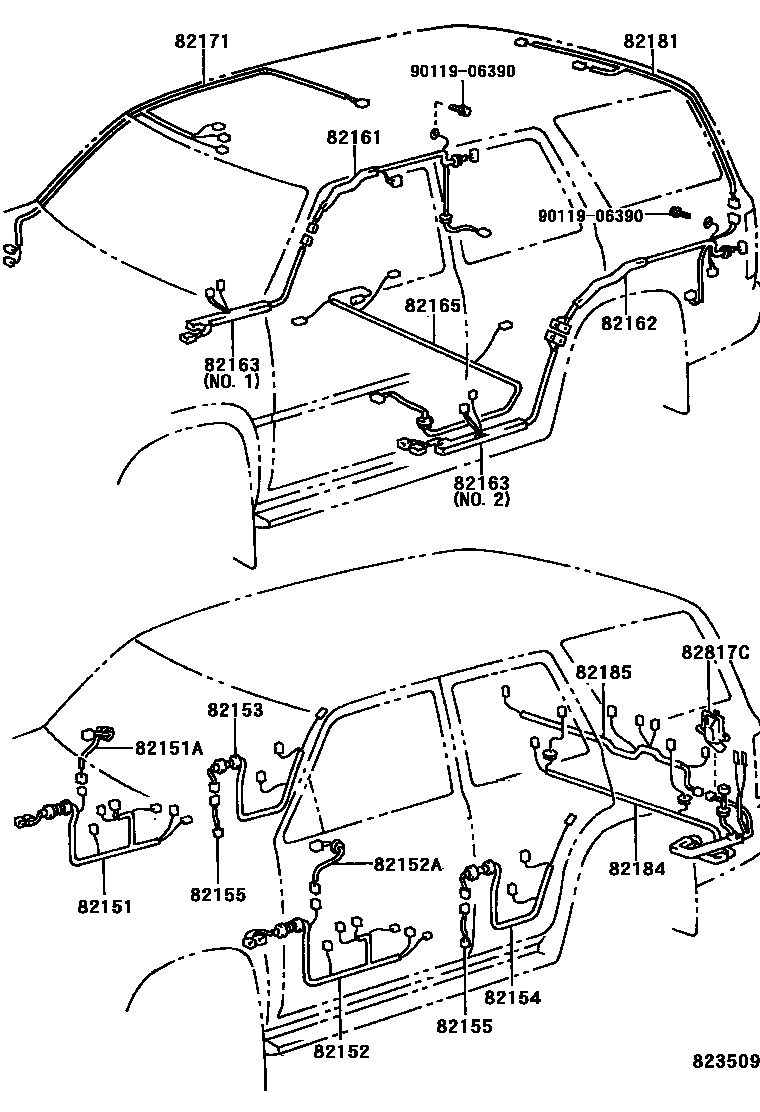

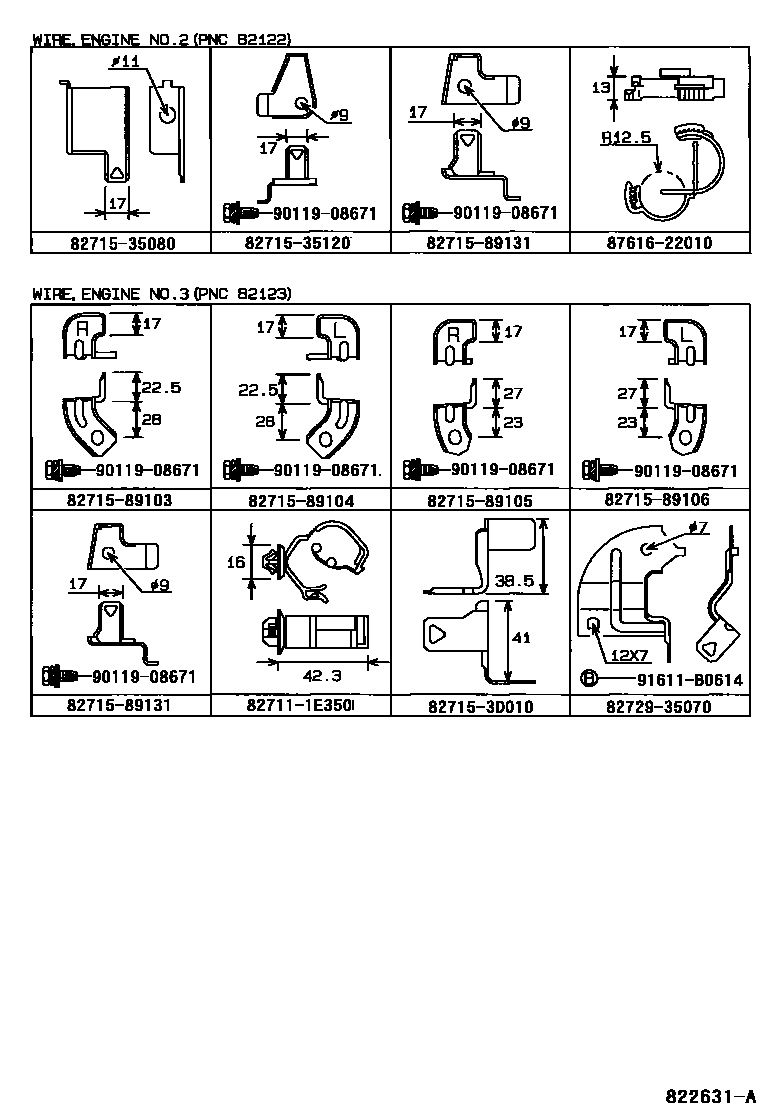

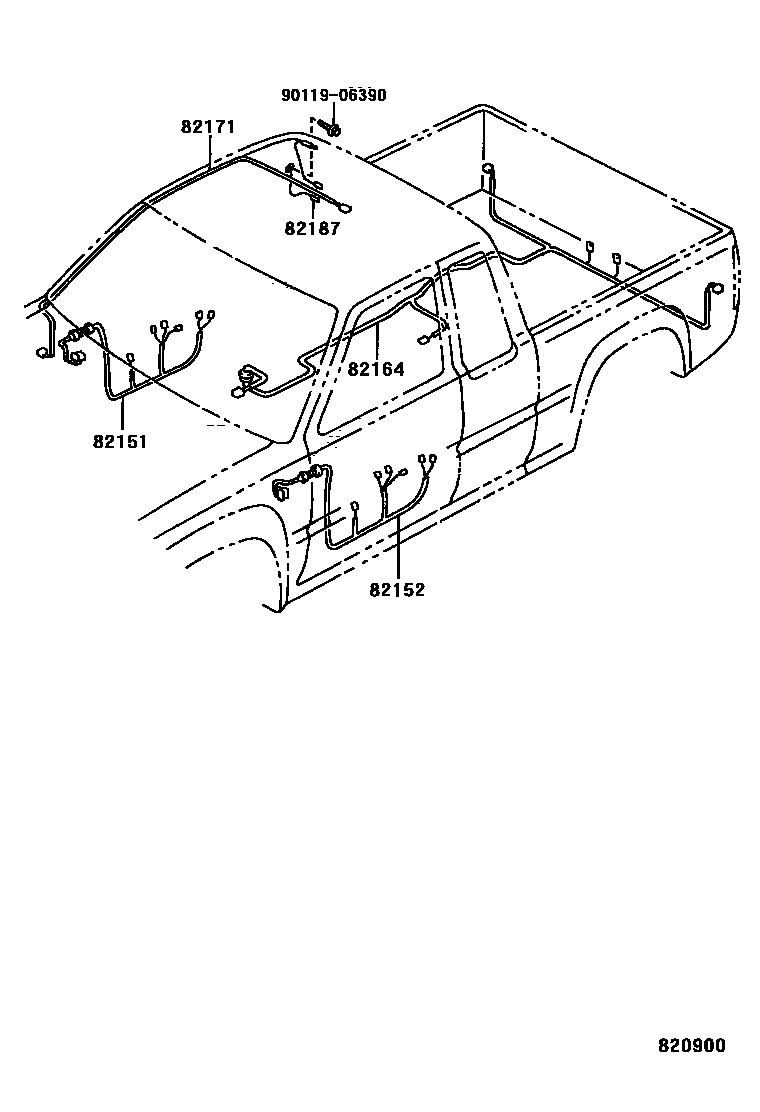

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 18 images and 42 PNC and OE references.
PNC and OE references

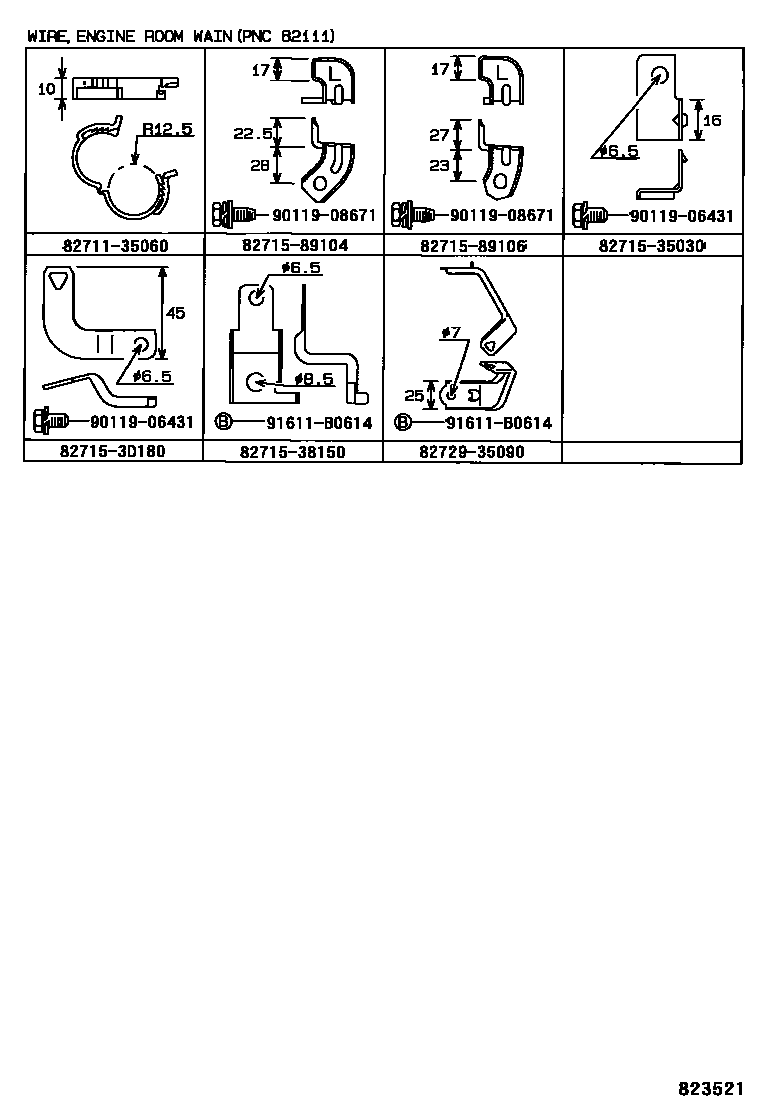

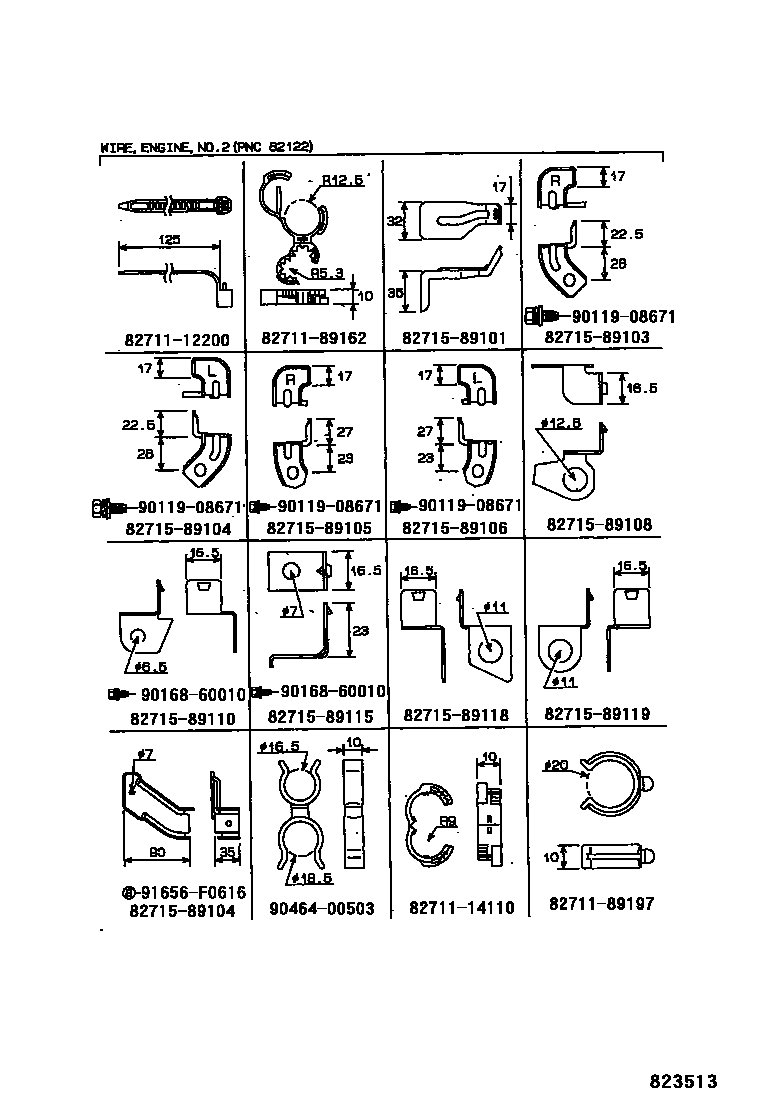

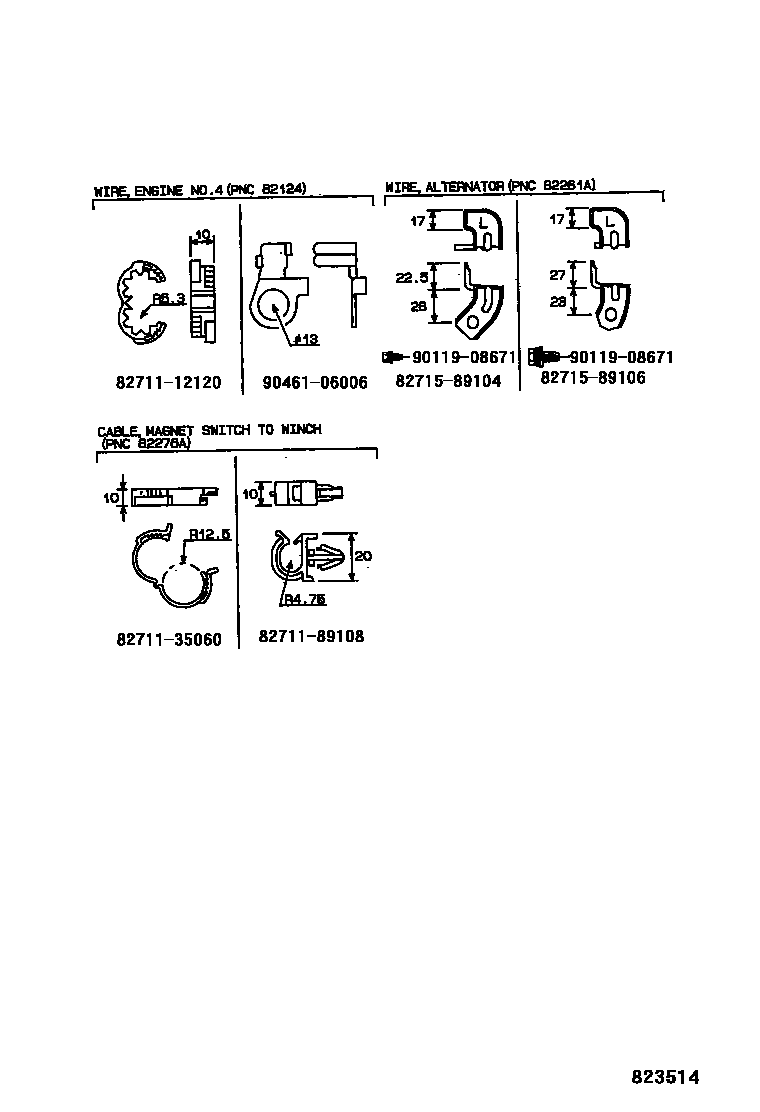

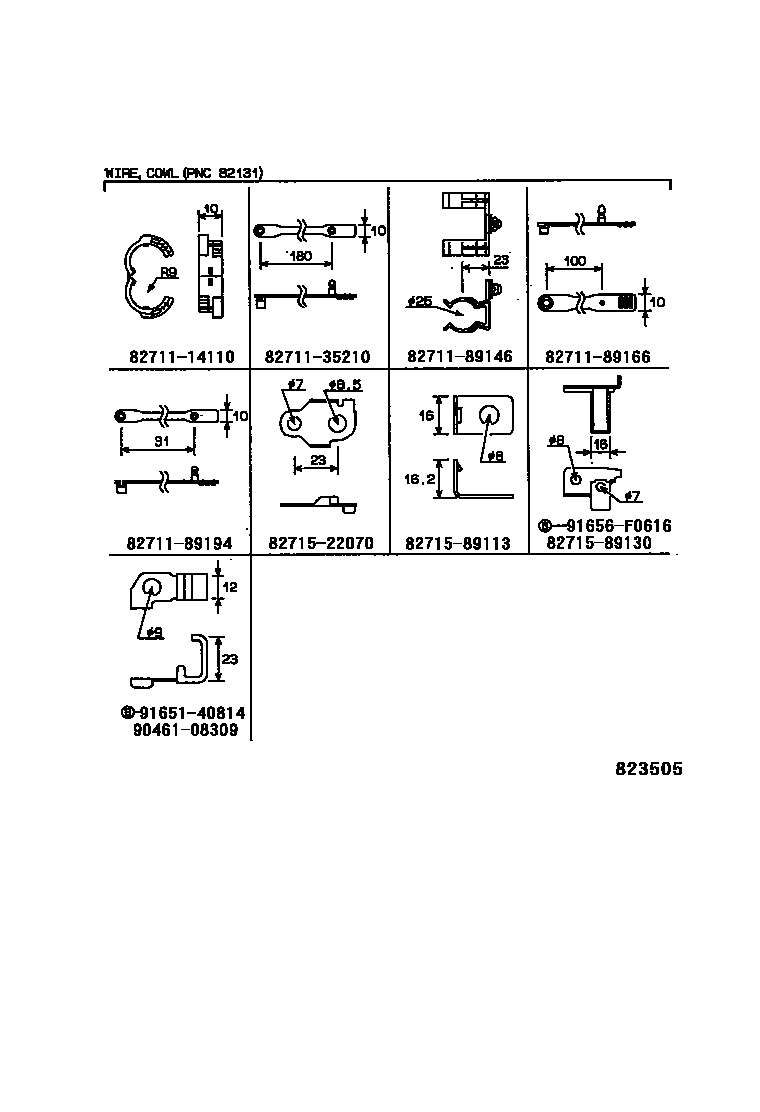

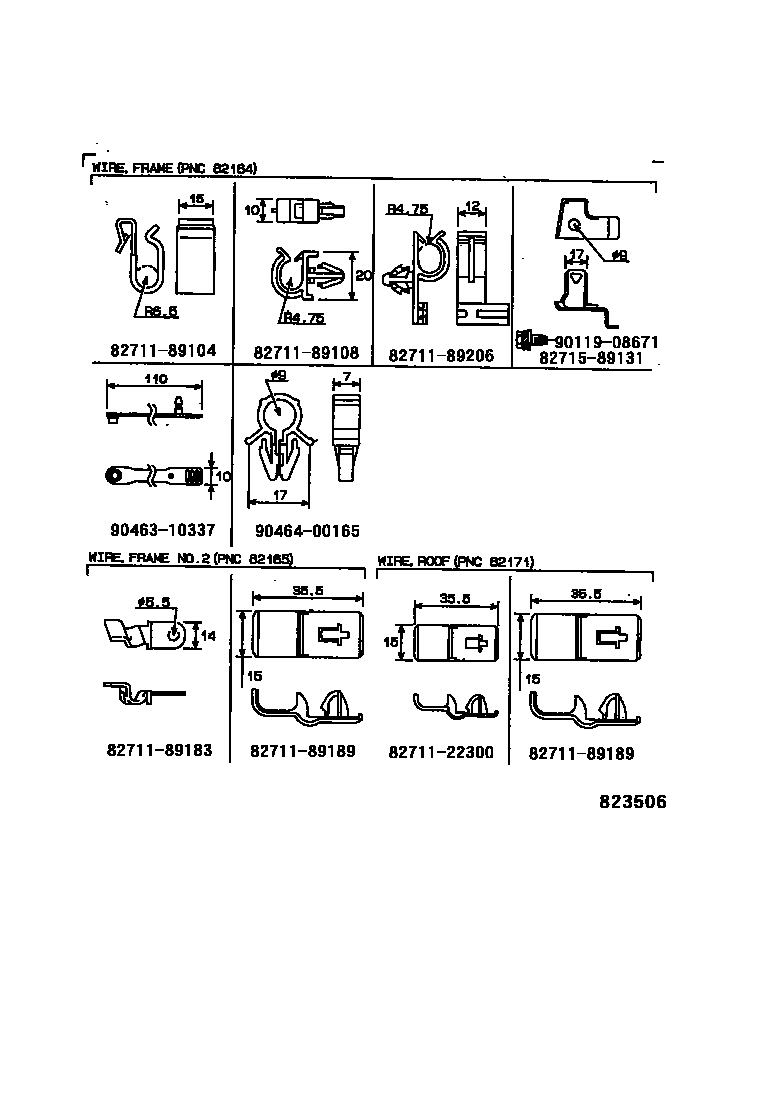

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82124-35190 · 90980-07108 · 90980-07225 · 90980-07300 · 90980-07301 · 90980-07311 · 90980-07340 · 90980-07370 |
| 82001C | Connection cable No. 2 | 90980-07304 |
| 82111 | Engine room main wiring harness | 82111-35190 · 82111-35191 · 82111-35200 · 82111-35201 · 82111-35480 · 82111-35481 · 82111-35490 · 82111-35491 · 82111-35510 · 82111-35511 · 82111-35512 · 82111-35513 · 82111-35530 · 82111-35531 · 82111-35532 · 82111-35540 · 82111-35541 · 82111-35542 · 82111-35543 · 82111-35560 · 82111-35570 · 82111-35571 · 82111-35580 · 82111-35581 · 82111-35590 · 82111-35591 · 82111-35600 · 82111-35601 · 82111-35620 · 82111-35621 · 82111-35640 · 82111-35641 · 82111-35642 · 82111-35643 · 82111-35800 · 82111-35810 · 82111-35830 · 82111-35831 · 82111-3D110 · 82111-3D120 · 82111-3D200 · 82111-3D201 · 82111-3D401 · 82111-3D420 · 82111-3D430 · 82111-3D440 · 82111-3D710 · 82111-89153 · 82111-89154 · 82111-89155 · 82111-89164 · 82111-89165 · 82111-89166 · 82111-89171 · 82111-89172 · 82111-89173 · 82111-89193 · 82111-89195 · 82111-89200 · 82111-89201 · 82111-89202 · 82111-89203 · 82111-89204 · 82111-89205 · 82111-89206 · 82111-89243 · 82111-89244 · 82111-89245 · 82111-89246 · 82111-89247 · 82111-89248 · 82111-89249 · 82111-89251 · 82111-89252 · 82111-89253 · 82111-89254 · 82111-89255 · 82111-89272 · 82111-89273 · 82111-89274 · 82111-89275 · 82111-89276 |
| 82121 | Engine wiring harness | 82121-35280 · 82121-35281 · 82121-35282 · 82121-35283 · 82121-35290 · 82121-35291 · 82121-35292 · 82121-35293 · 82121-35300 · 82121-35301 · 82121-35302 · 82121-35303 · 82121-35320 · 82121-35321 · 82121-35322 · 82121-35323 · 82121-35330 · 82121-35331 · 82121-35332 · 82121-35333 · 82121-35360 · 82121-35361 · 82121-35362 · 82121-35363 · 82121-35370 · 82121-35371 · 82121-35372 · 82121-35373 · 82121-35374 · 82121-35510 · 82121-35511 · 82121-35512 · 82121-35520 · 82121-35521 · 82121-35522 · 82121-35840 · 82121-35841 · 82121-3D320 · 82121-89211 · 82121-89213 · 82121-89214 · 82121-89222 · 82121-89236 · 82121-89238 · 82121-89278 · 82121-89298 · 82121-89299 · 82121-89300 · 82121-89303 · 82121-89306 · 82121-89307 · 82121-89313 · 82121-89316 |
| 82122 | Engine No. 2 wiring harness | 82122-35110 · 82122-35111 · 82122-35112 · 82122-35113 · 82122-35130 · 82122-35131 · 82122-35141 · 82122-35280 · 82122-35290 · 82122-35300 · 82122-35330 · 82122-35340 · 82122-35370 · 82122-35371 · 82122-35372 · 82122-89108 · 82122-89110 · 82122-89116 · 82122-89117 · 82122-89120 · 82122-89124 · 82122-89126 · 82122-89129 · 82122-89132 · 82122-89141 · 82122-89145 · 82122-89149 |
| 82123 | Engine No. 3 wiring harness | 82123-89102 · 82123-89103 · 82123-89104 · 82123-89105 |
| 82124 | Engine No. 4 wiring harness | 82124-89114 · 82124-89116 |
| 82127 | Differential harness | 82127-35020 · 82127-35030 · 82127-35031 · 82127-35040 · 82127-35120 · 82127-35121 · 82127-89101 · 82127-89102 · 82127-89103 · 82127-89104 |
| 82131 | Front panel wiring harness | 82129-35020 · 82131-3D240 · 82131-3D241 · 82131-3D242 · 82131-3D243 · 82131-3D270 · 82131-3D271 · 82131-3D272 · 82131-3D360 · 82131-3D361 · 82131-3D362 · 82131-3D363 · 82131-3D370 · 82131-3D371 · 82131-3D372 · 82131-3D373 · 82131-3D460 · 82131-3D461 · 82131-3D462 · 82131-3D463 · 82131-3D470 · 82131-3D471 · 82131-3D472 · 82131-3D473 · 82131-3D480 · 82131-3D481 · 82131-3D482 · 82131-3D500 · 82131-3D501 · 82131-3D502 · 82131-3D503 · 82131-3D510 · 82131-3D511 · 82131-3D512 · 82131-3D513 · 82131-3D532 · 82131-3D700 · 82131-3D740 · 82131-3D741 · 82131-3D742 · 82131-3D830 · 82131-3D831 · 82131-3D832 · 82131-3D850 · 82131-3D851 · 82131-3D852 · 82131-3D853 · 82131-3D860 · 82131-3D861 · 82131-3D862 · 82131-3D863 · 82131-3G280 · 82131-3G281 · 82131-3G282 · 82131-3G310 · 82131-3G311 · 82131-3G312 · 82131-3G320 · 82131-3G321 · 82131-3G322 · 82131-3G330 · 82131-3G331 · 82131-3G332 · 82131-3G410 · 82131-3G411 · 82131-3G412 · 82131-3G440 · 82131-3G441 · 82131-3G442 · 82131-3G443 · 82131-3G460 · 82131-3G461 · 82131-3G462 · 82131-3G463 · 82131-3G490 · 82131-3G491 · 82131-3G492 · 82131-3G510 · 82131-3G511 · 82131-3G512 · 82131-3G513 · 82131-3G520 · 82131-3G521 · 82131-3G522 · 82131-3G523 · 82131-3G530 · 82131-3G531 · 82131-3G532 · 82131-3G533 · 82131-3G550 · 82131-3G551 · 82131-3G552 · 82131-3G553 · 82131-3G560 · 82131-3G561 · 82131-3G562 · 82131-3G563 · 82131-3G570 · 82131-3G571 · 82131-3G572 · 82131-3G573 · 82131-3G580 · 82131-3G581 · 82131-3G582 · 82131-3G830 · 82131-3G841 · 82131-3G851 · 82131-3M021 · 82131-3M031 · 82131-3N080 · 82131-3N081 · 82131-3N240 · 82131-3N241 · 82131-3N250 · 82131-3N251 · 82131-3N280 · 82131-3N281 · 82131-3N860 · 82131-89648 · 82131-89651 · 82131-89654 · 82131-89657 · 82131-89668 · 82131-89669 · 82131-89678 · 82131-89679 · 82131-89680 · 82131-89681 · 82131-89691 · 82131-89693 · 82131-89699 · 82131-89701 · 82131-89714 · 82131-89716 · 82131-89717 · 82131-89718 · 82131-89781 · 82131-89782 · 82131-89783 · 82131-89784 · 82131-89785 · 82131-89786 · 82131-89790 · 82131-89791 · 82131-89792 · 82131-89793 · 82131-89794 · 82131-89795 · 82131-89796 · 82131-89798 · 82131-89801 · 82131-89802 · 82131-89804 · 82131-89805 · 82131-89809 · 82131-89810 · 82131-89812 · 82131-89813 · 82131-89814 · 82131-89815 · 82131-89816 · 82131-89817 · 82131-89A18 · 82131-89A19 · 82131-89A20 · 82131-89A21 · 82131-89A23 · 82131-89A24 · 82131-89A44 · 82131-89A45 · 82131-89A46 · 82131-89A47 · 82131-89A48 · 82131-89A49 · 82131-89B01 · 82131-89B03 · 82131-89B06 · 82131-89B09 · 82131-89B19 · 82131-89B20 · 82131-89B27 · 82131-89B28 · 82131-89B29 · 82131-89B31 · 82131-89B32 · 82131-89B43 · 82131-89B45 · 82131-89B51 · 82131-89B53 · 82131-89B68 · 82131-89B70 · 82131-89B71 · 82131-89B72 · 82131-89B73 · 82131-89C09 · 82131-89C10 · 82131-89C11 · 82131-89C12 · 82131-89C13 · 82131-89C14 · 82131-89C26 · 82131-89C28 · 82131-89C30 · 82131-89C32 · 82131-89C33 · 82131-89C34 · 82131-89C35 · 82131-89C38 · 82131-89C40 · 82131-89C42 · 82131-89C43 · 82135-35050 · 82135-35200 · 82135-35380 · 82135-35400 |
| 82151 | Right front door wiring harness | 82151-35030 · 82151-35050 · 82151-35060 · 82151-35220 · 82151-89116 · 82151-89120 · 82151-89121 |
| 82151A | Right front door wiring harness No. 2 | 82151-89118 |
| 82152 | Left front door wiring harness | 82152-35030 · 82152-35050 · 82152-35060 · 82152-35180 · 82152-89110 · 82152-89113 · 82152-89114 |
| 82152A | Left front door wiring harness No. 2 | 82151-89118 |
| 82153 | Rear door wiring harness No. 1 | 82153-35010 · 82153-35030 · 82153-89101 |
| 82154 | Rear door wiring harness No. 2 | 82153-35030 · 82154-35010 · 82154-89101 |
| 82155 | Center pillar No. 1 wiring harness | 82155-35010 · 82155-35020 · 82155-89101 |
| 82161 | floor wiring harness | 82161-35010 · 82161-89109 · 82161-89111 |
| 82162 | Floor wiring harness No. 2 | 82162-35060 · 82162-35061 · 82162-89117 · 82162-89118 · 82162-89119 · 82162-89120 |
| 82163 | Floor wiring harness No. 3 | 82163-35010 · 82163-35020 · 82163-35030 · 82163-35040 · 82163-35041 · 82163-35050 · 82163-35060 · 82163-89103 · 82163-89105 · 82163-89106 · 82163-89107 · 82163-89109 · 82163-89111 · 82163-89112 · 82163-89113 · 82163-89114 · 82163-89115 |
| 82164 | Frame wiring harness set | 82164-35280 · 82164-35281 · 82164-35300 · 82164-35320 · 82164-35330 · 82164-35331 · 82164-35340 · 82164-35350 · 82164-35360 · 82164-35370 · 82164-35380 · 82164-35400 · 82164-35401 · 82164-35410 · 82164-35420 · 82164-35430 · 82164-35670 · 82164-35680 · 82164-89170 · 82164-89171 · 82164-89172 · 82164-89173 · 82164-89174 · 82164-89175 · 82164-89177 · 82164-89178 · 82164-89179 · 82164-89180 · 82164-89181 · 82164-89182 · 82164-89184 · 82164-89185 · 82164-89187 · 82164-89188 · 82164-89197 · 82164-89198 · 82164-89225 · 82164-89227 · 82164-89229 · 82164-89230 · 82164-89232 · 82164-89234 · 82164-89235 · 82164-89236 · 82164-89237 · 82164-89239 · 82164-89241 · 82164-89245 · 82164-89250 · 82164-89251 |
| 82165 | No. 2 frame wiring harness | 82165-35010 · 82165-35050 · 82165-89116 · 82165-89118 · 82165-89119 · 82165-89121 · 82165-89126 · 82165-89129 · 82165-89130 |
| 82171 | Roof No. 1 wiring harness | 82171-35010 · 82171-35020 · 82171-35040 · 82171-35050 · 82171-35070 · 82171-35090 · 82171-35100 · 82171-35120 · 82171-35130 · 82171-35140 · 82171-35160 · 82171-89117 · 82171-89118 · 82171-89120 · 82171-89122 · 82171-89123 · 82171-89124 · 82171-89125 · 82171-89126 · 82171-89127 · 82171-89128 · 82171-89129 · 82171-89130 · 82171-89131 · 82171-89134 · 82171-89135 · 82171-89136 · 82171-89137 · 82171-89138 |
| 82181 | Luggage No. 1 wiring harness | 82181-35010 · 82181-35020 · 82181-35050 · 82181-89101 · 82181-89102 · 82181-89103 · 82181-89104 |
| 82184 | Rear door No. 1 wiring harness | 82184-35040 · 82184-35050 · 82184-89108 · 82184-89109 · 82184-89112 · 82184-89113 · 82184-89117 · 82184-89118 |
| 82185 | Rear door wiring harness No. 2 | 82185-35010 · 82185-89101 |
| 82187 | Rear window wiring harness No. 2 | 82187-35010 · 82187-89103 · 82187-89104 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08216 · 90982-08246 · 90982-08253 · 90982-08277 · 90982-08282 |
| 82219A | sensor harness | 82219-35010 · 82219-89103 |
| 82261A | Generator wiring harness | 82261-35070 · 82261-35311 · 82261-35320 · 82261-35321 · 82261-35330 · 82261-35331 · 82261-35340 · 82261-35341 · 82261-35350 · 82261-35351 · 82261-35360 · 82261-35361 · 82261-35370 · 82261-35380 · 82261-35400 · 82261-35410 · 82261-89104 · 82261-89105 · 82261-89106 · 82261-89107 · 82261-89108 · 82261-89110 · 82261-89111 · 82261-89113 · 82261-89114 · 82261-89115 · 82261-89120 · 82261-89121 · 82261-89122 · 82261-89123 · 82261-89125 · 82261-89129 · 82261-89130 · 82261-89131 |
| 82275A | Cable (battery to electromagnetic switch) | 82275-89101 |
| 82276A | Cable (magnetic switch to winch) | 82276-35010 · 82276-89101 · 82276-89102 |
| 82620 | Fuse box assembly | 82620-35020 · 82620-89101 · 82620-89102 |
| 82670 | No. 1 junction box assembly | 82670-89107 |
| 82817 | No. 1 wire harness protection device | 82817-89123 |
| 82817A | No. 2 wire harness protection device | 82817-89130 |
| 82817B | No. 3 wire harness protection device | 82817-89126 |
| 82817C | No. 4 wire harness protection device | 82817-89141 |
| 82823 | No. 1 terminal cover | 82823-89103 |
| 82823A | Terminal cover No. 2 | 82823-35060 · 82823-89104 |
| 82823T | Generator terminal cover | 82823-22050 · 82823-22060 |
| 82824 | Harness connector | 82824-32030 |

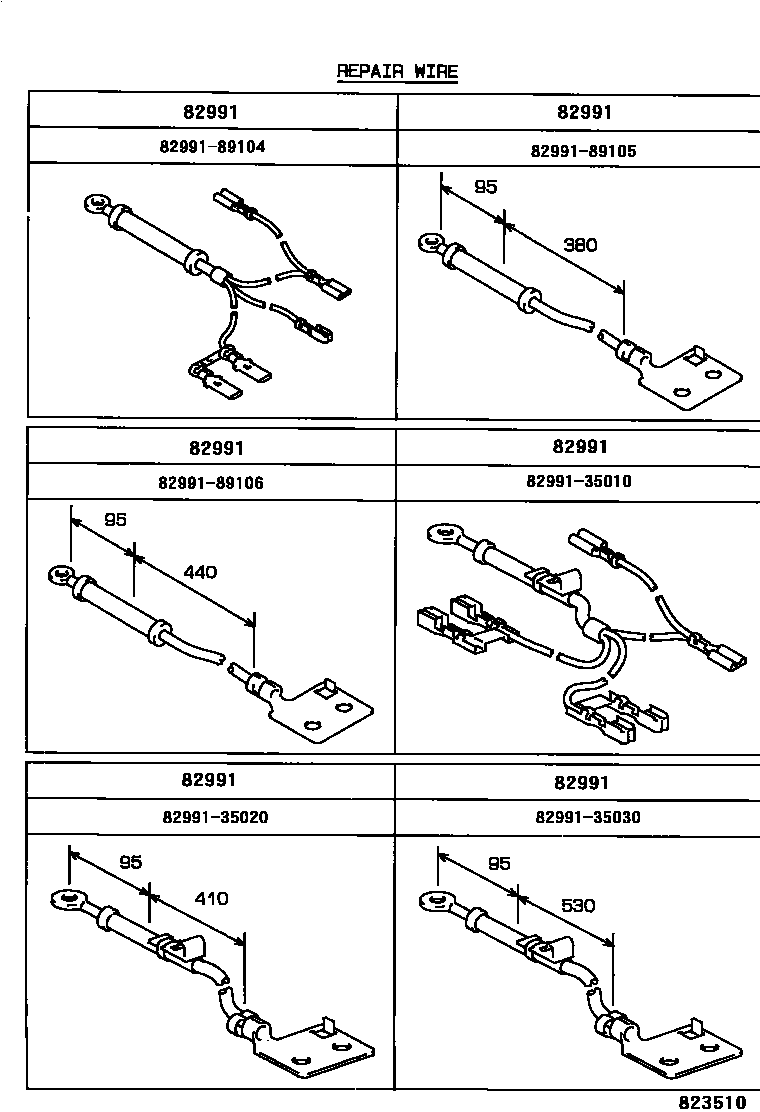

| 82991 | Fuse repair line | 82991-35010 · 82991-35020 · 82991-35030 · 82991-89104 · 82991-89105 · 82991-89106 |
