Toyota HILUX 后组合灯 — Figure 8111

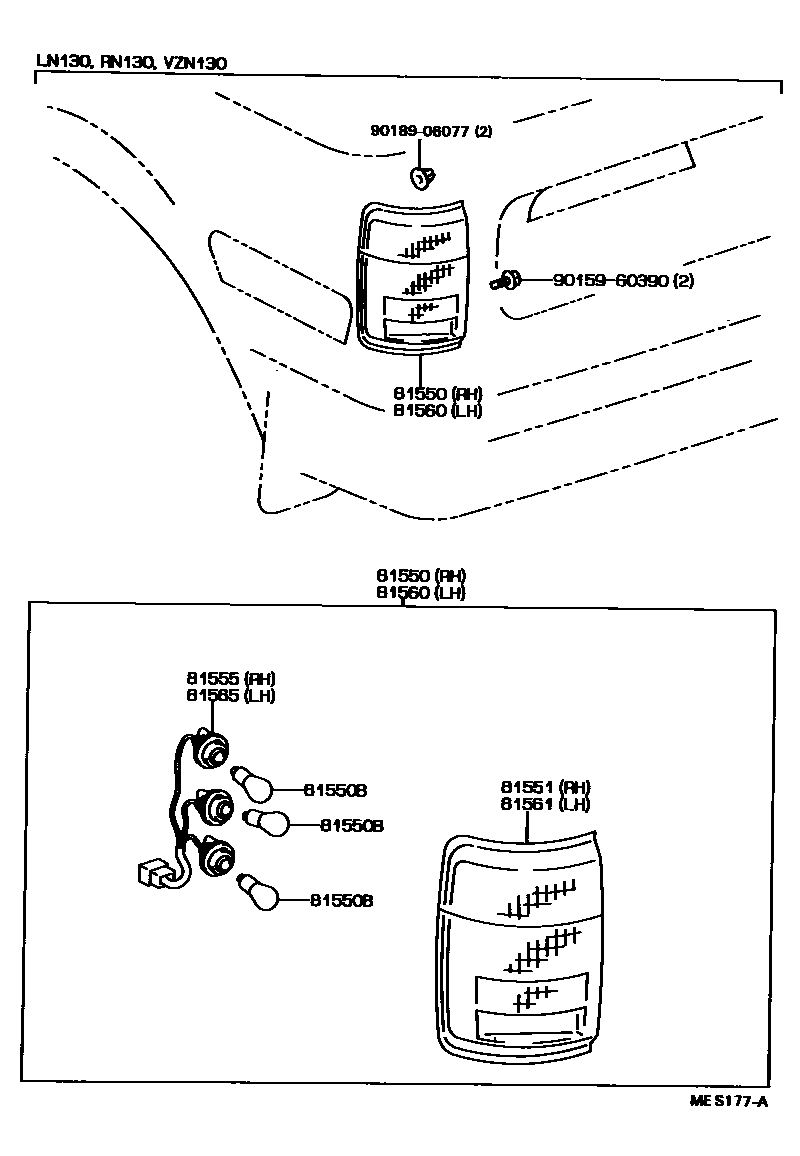

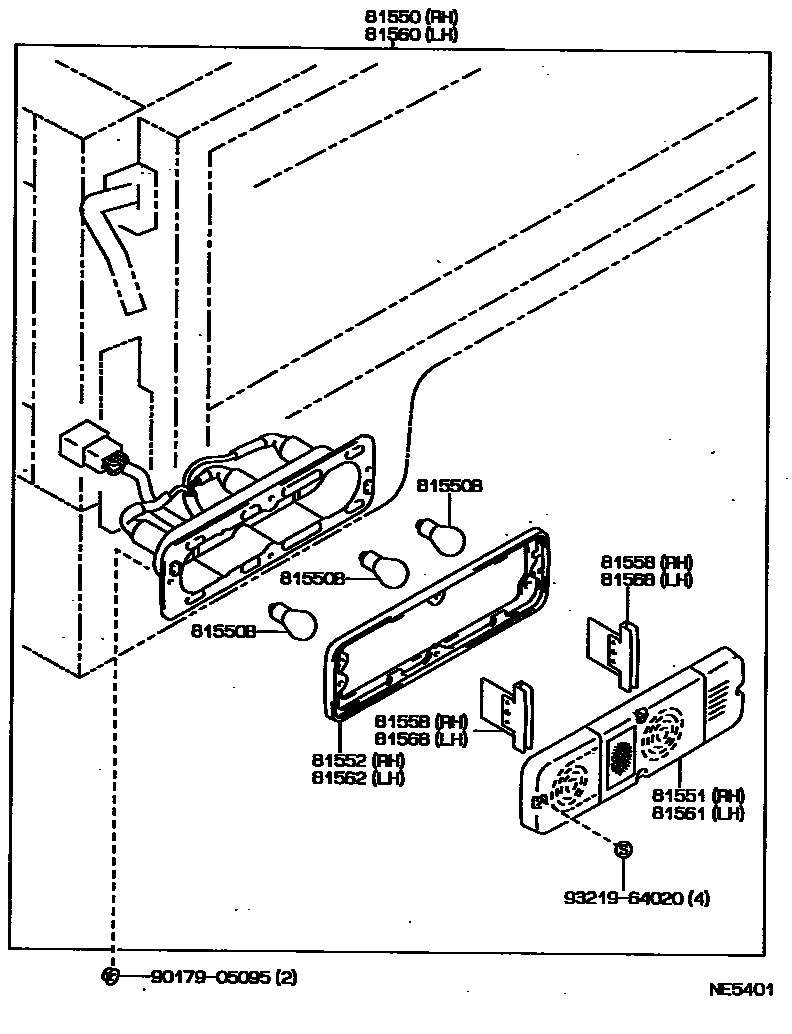

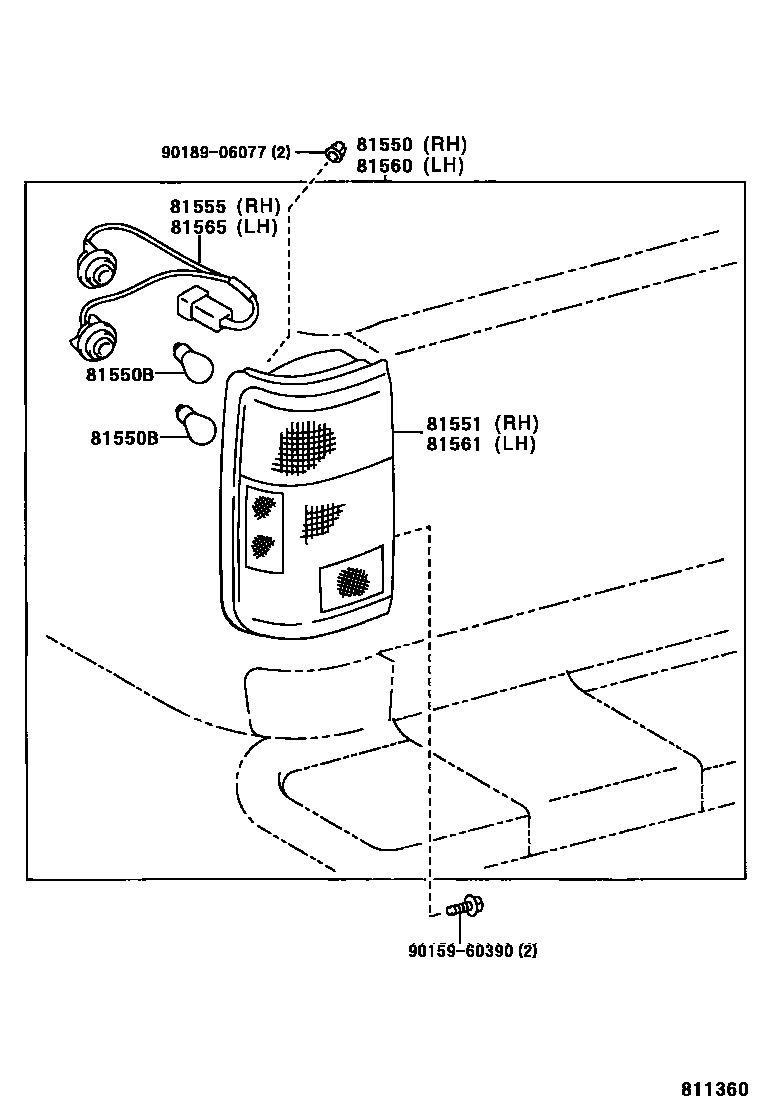

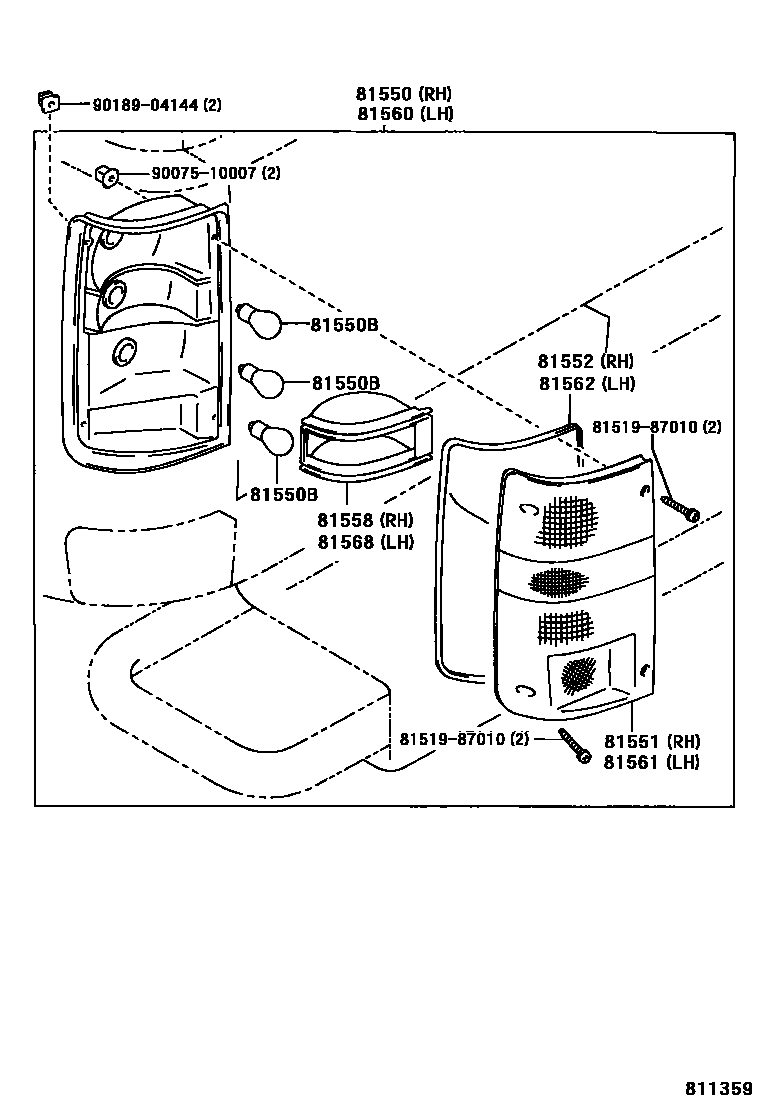

Toyota HILUX EPC diagram 8111, 后组合灯, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 81550 | Right rear combination light assembly | 81550-35060 · 81550-35061 · 81550-35080 · 81550-35081 · 81550-35090 · 81550-35091 · 81550-35110 · 81550-35111 · 81550-89139 · 81550-89152 · 81550-89163 · 81550-89165 · 81550-89167 · 81550-89169 |
| 81550B | Bulb (for rear combination lights) | 99132-11210 · 99132-11230 · 99132-21210 |
| 81551 | Right rear combination lamp shade | 81551-25060 · 81551-26040 · 81551-35061 · 81551-35080 · 81551-35081 · 81551-35090 · 81551-35091 · 81551-35110 · 81551-35111 · 81551-89163 · 81551-89165 · 81551-89167 · 81551-89169 |
| 81552 | Right rear combination lamp shade gasket | 81552-25060 · 81552-26040 · 81552-89163 |
| 81555 | Right rear combination lamp lamp holder and wiring harness sub-assembly | 81555-35080 · 81555-89167 · 81555-89169 |
| 81558 | No. 1 right rear combination light lampshade | 81557-25060 · 81557-26040 · 81557-89163 |
| 81560 | Left rear combination light assembly | 81560-35060 · 81560-35061 · 81560-35080 · 81560-35081 · 81560-35090 · 81560-35091 · 81560-35110 · 81560-35111 · 81560-89139 · 81560-89152 · 81560-89163 · 81560-89165 · 81560-89167 · 81560-89169 |
| 81561 | Left rear combination lamp shade | 81561-25040 · 81561-26040 · 81561-35061 · 81561-35080 · 81561-35081 · 81561-35090 · 81561-35091 · 81561-35110 · 81561-35111 · 81561-89163 · 81561-89165 · 81561-89167 · 81561-89169 |
| 81562 | Left rear combination lamp shade gasket | 81552-89163 · 81562-25040 · 81562-26040 |
| 81565 | Left rear combination lamp lamp holder and wiring harness sub-assembly | 81555-35080 · 81555-89167 · 81555-89169 |
| 81568 | No. 1 left rear combination light lampshade | 81557-25060 · 81557-26040 · 81567-89163 |
