Toyota HILUX 车架 — Figure 5151

Toyota HILUX EPC diagram 5151, 车架, with 3 images and 59 PNC and OE references.

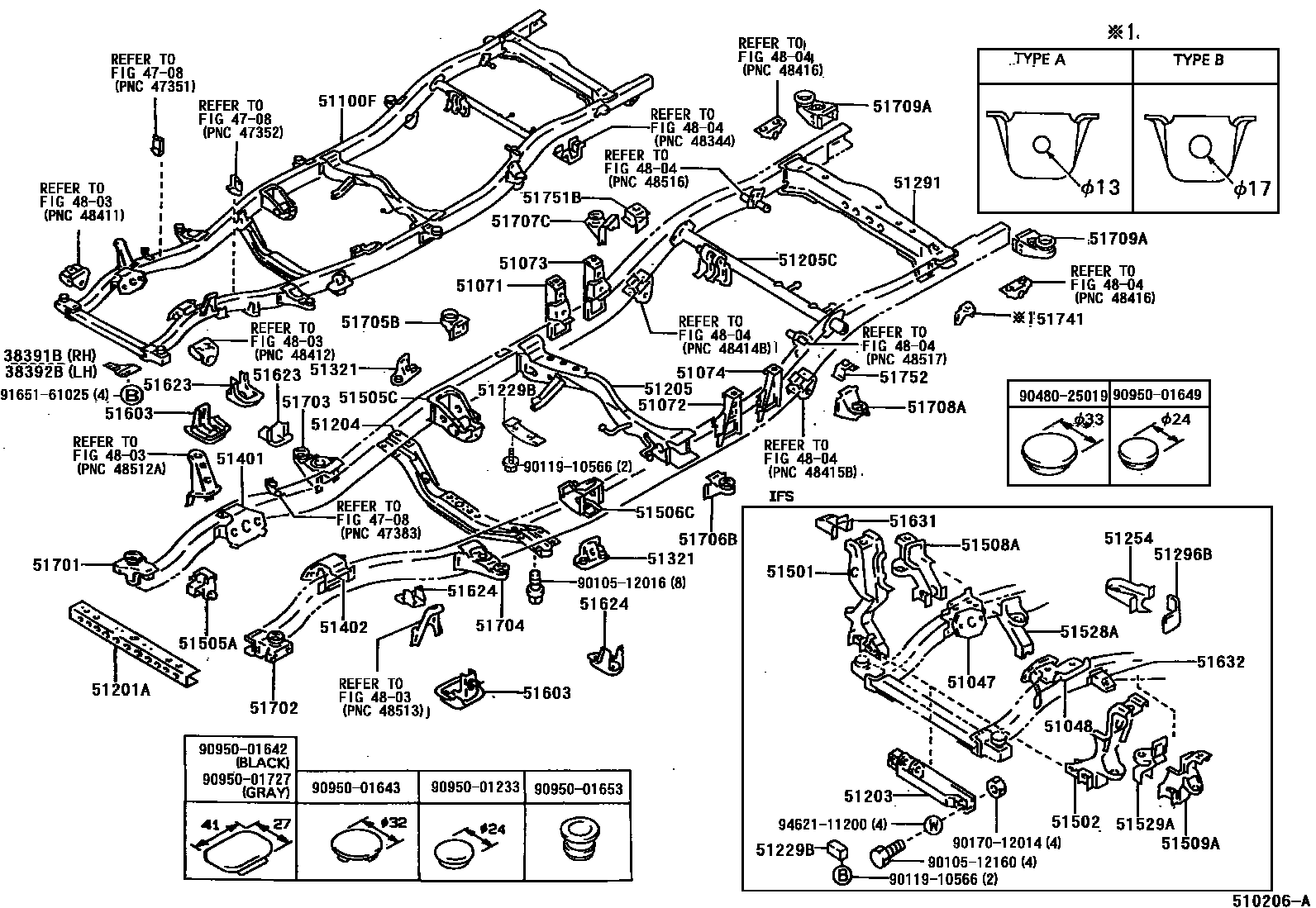

Toyota HILUX 车架 EPC diagram — 510206A
车架 — 510206A (198808 – 200106)

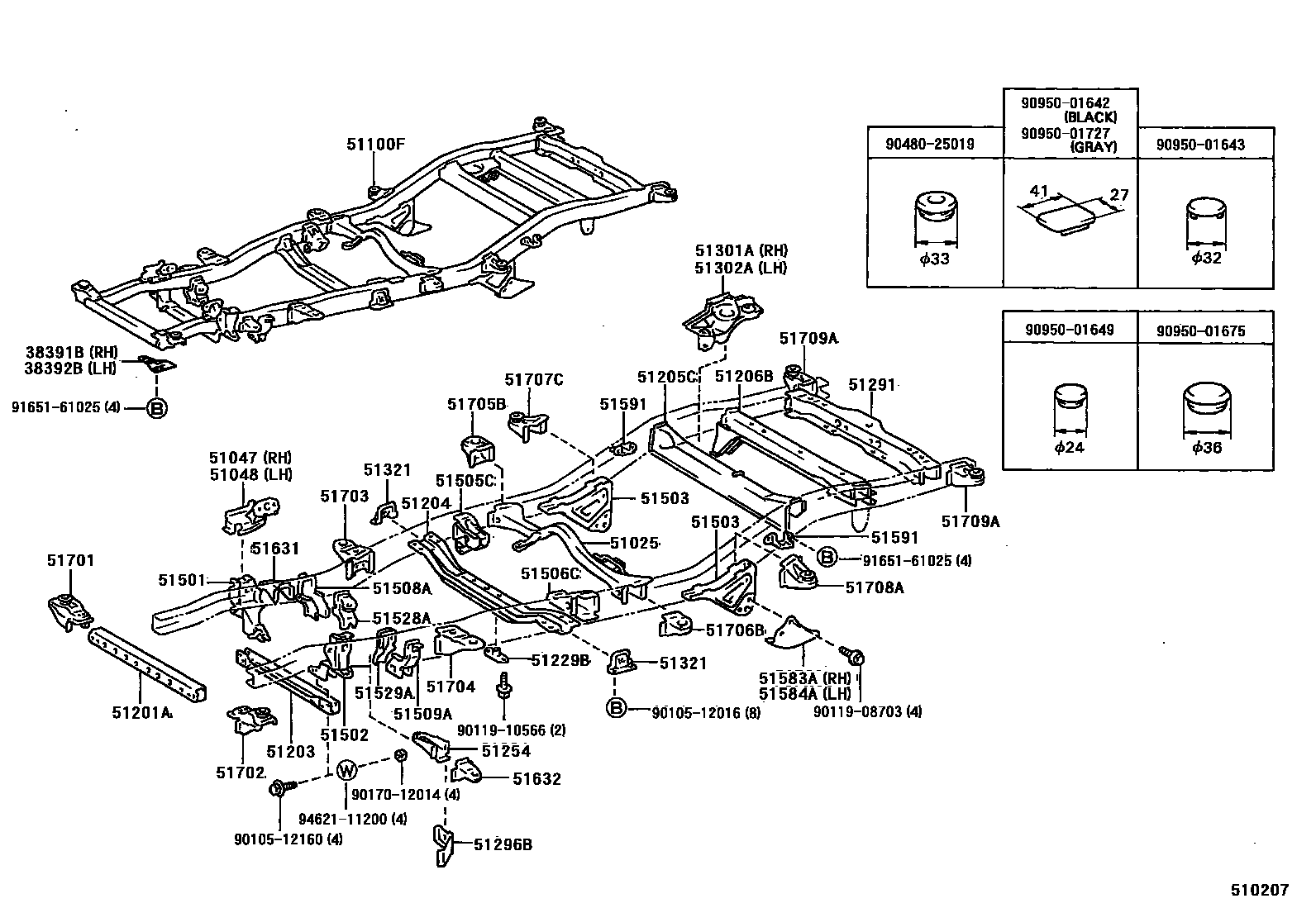

Toyota HILUX 车架 EPC diagram — 510207
车架 — 510207 (198908 – 199511)

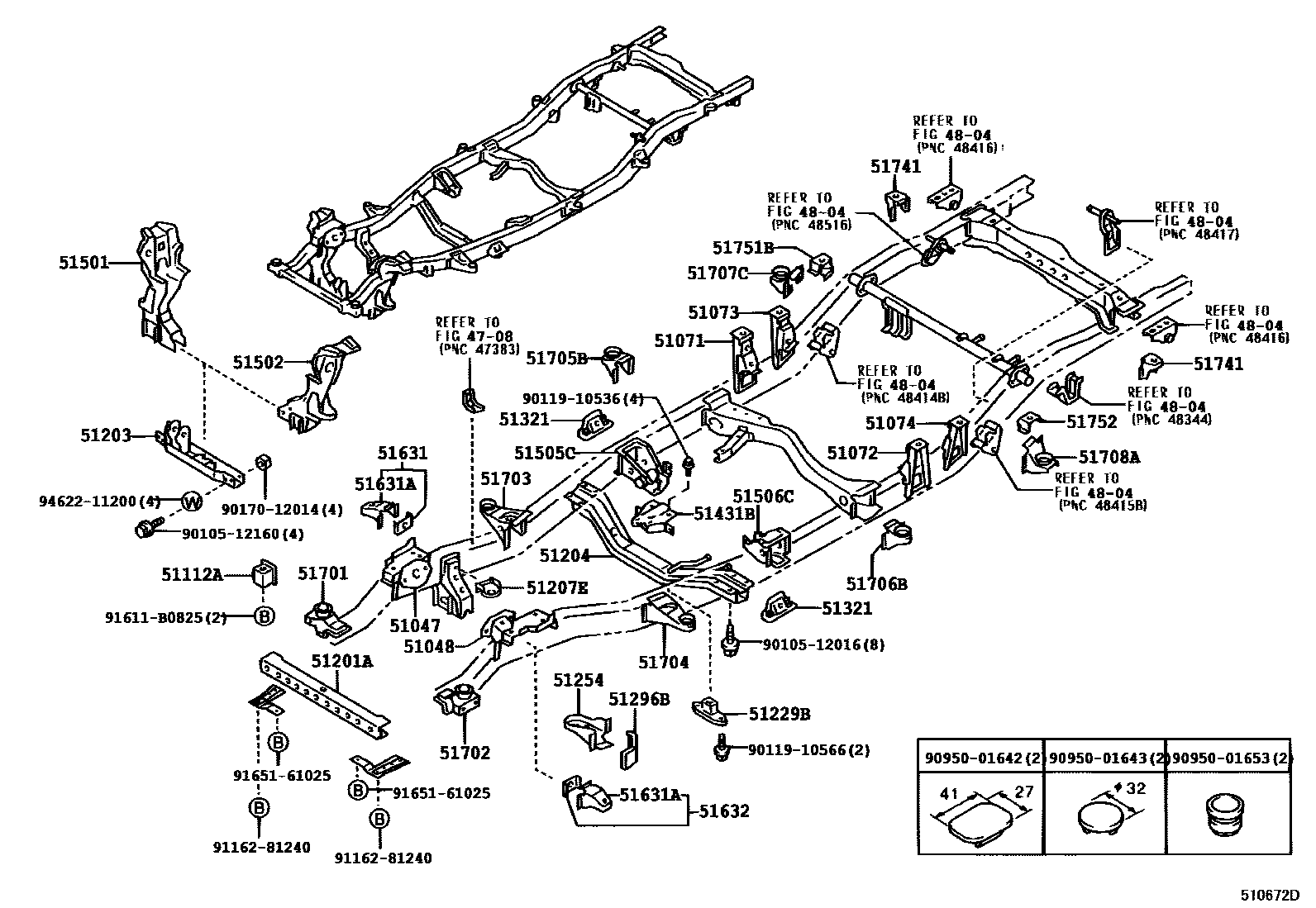

Toyota HILUX 车架 EPC diagram — 510672D
车架 — 510672D (200106 – 999999)

PNC and OE references

PNCPart nameOE numbers
38391BNo. 1 beam right corner plate38391-35020 · 38391-35021 · 38391-35031
38392BNo. 1 beam left corner plate38392-35011 · 38392-35020 · 38392-35021
51025Engine front mounting beam sub-assembly51204-35480
51047Engine right side mount and upper arm bracket sub-assembly51047-35030 · 51047-35040 · 51047-35070 · 51047-35080
51048Engine left mounting and upper arm bracket sub-assembly51048-35030 · 51048-35040 · 51048-35070 · 51048-35080
51071Right rear body No. 1 mounting bracket sub-assembly51071-35040 · 51071-35050
51072Left rear body No. 1 mounting bracket sub-assembly51071-35050 · 51072-35020
51073Right rear body No. 2 mounting bracket sub-assembly51073-35020
51074Left rear body No. 2 mounting bracket sub-assembly51074-35020
51100FFrame sub-assembly51001-3D840 · 51002-3D210 · 51002-3D220 · 51002-3D240 · 51002-3D670 · 51002-3D680 · 51002-3D690 · 51002-3D890 · 51003-35310 · 51003-35311 · 51003-35320 · 51003-35321 · 51003-35340 · 51003-35341 · 51003-35360 · 51003-35361 · 51003-35380 · 51003-35381 · 51003-35390 · 51003-35391 · 51003-35410 · 51003-35411 · 51003-35430 · 51003-35431 · 51003-35450 · 51003-3D010 · 51003-3D150 · 51003-3D160 · 51003-3D170 · 51003-3D190 · 51003-3D260 · 51003-3D270 · 51003-3D370 · 51003-3D450 · 51003-3D460 · 51003-3D670
51112ARight longitudinal beam extension51112-35070
51201AFront frame cross member sub-assembly51201-35190 · 51201-35210 · 51201-35240 · 51201-35320
51203Frame No. 2 cross member sub-assembly51203-35270
51204Frame No. 3 beam sub-assembly51202-35190 · 51202-35200 · 51202-35240 · 51202-35250 · 51202-35270 · 51202-35420
51205Frame No. 4 beam sub-assembly51204-35400 · 51204-35430 · 51204-35450 · 51204-35470 · 51204-35510
51205CFrame No. 5 beam sub-assembly51205-35131 · 51205-35190 · 51205-35210
51206BFrame No. 6 crossbeam sub-assembly51206-35030
51207EDifferential right side bracket sub-assembly51207-35010
51229BNo. 2 frame cross member dynamic damper51229-35020 · 51229-35040
51254Differential left bracket51254-35010
51291Frame rear cross member51209-35112 · 51209-35120
51296BDifferential bracket left reinforcement51296-35010
51301ARear spring right rear bracket sub-assembly51301-35020
51302ARear spring left rear bracket sub-assembly51302-35030
51321Right corner plate of No. 2 beam51321-35050 · 51321-35090
51401Engine right front mounting bracket sub-assembly51401-35190 · 51401-35200
51402Engine left front mounting bracket sub-assembly51401-35190 · 51402-35190
51431BEngine rear mounting bracket51431-35141
51501Right suspension arm bracket sub-assembly51501-35030 · 51501-35070 · 51501-35071 · 51501-35130
51502Left suspension arm bracket sub-assembly51502-35030 · 51502-35070 · 51502-35071 · 51502-35130
51503Lower control link bracket sub-assembly51503-35010
51505AUpper control arm bracket sub-assembly51505-35042 · 51505-35050
51505CFixed arm right side bracket sub-assembly51505-35080 · 51505-35090
51506CFixed arm left bracket sub-assembly51506-35020
51508ARight lower arm bracket sub-assembly51508-35900 · 51508-35901
51509ALeft lower arm bracket sub-assembly51509-35900 · 51509-35901
51528ARight lower arm bracket reinforcement51528-35900
51529ALeft lower arm bracket reinforcement51529-35900
51583ARight lower control arm protector51583-35020
51584ALeft lower control arm protector51584-35010
51591Stabilizer bar bracket51591-35040
51603Front suspension elastic bracket sub-assembly51603-35020 · 51603-35040
51623Right front spring-loaded stop bracket51623-35020
51624Left front spring-loaded stop bracket51624-35020
51631Right front suspension rebound limiter51061-35010
51631AFront suspension No. 1 rebound limiter51631-35040
51632Left front suspension rebound limiter51061-35010
51701Cab suspension No. 1 right side bracket sub-assembly51701-35120 · 51701-35130
51702Cab suspension No. 1 left side bracket sub-assembly51702-35100 · 51702-35110
51703Cab suspension No. 2 right side bracket sub-assembly51703-35060 · 51703-35080 · 51703-35090
51704Cab suspension No. 2 left side bracket sub-assembly51704-35080 · 51704-35100 · 51704-35110
51705BCab suspension No. 3 right side bracket sub-assembly51705-35090 · 51705-35100
51706BCab suspension No. 3 left bracket sub-assembly51705-35090 · 51706-35020
51707CCab suspension No. 4 right side bracket sub-assembly51707-35030 · 51707-35060
51708ACab suspension No. 4 left bracket sub-assembly51708-35030 · 51708-35060
51709ABody rear end mounting bracket sub-assembly51709-35020
51741Rear body No. 1 mounting bracket51715-35020 · 51741-35050
51751BRight body No. 1 bracket51751-35070
51752Left body No. 1 bracket51752-35040
