Toyota HILUX 前桥控制臂和转向节 — Figure 4802

Toyota HILUX EPC diagram 4802, 前桥控制臂和转向节, with 3 images and 49 PNC and OE references.

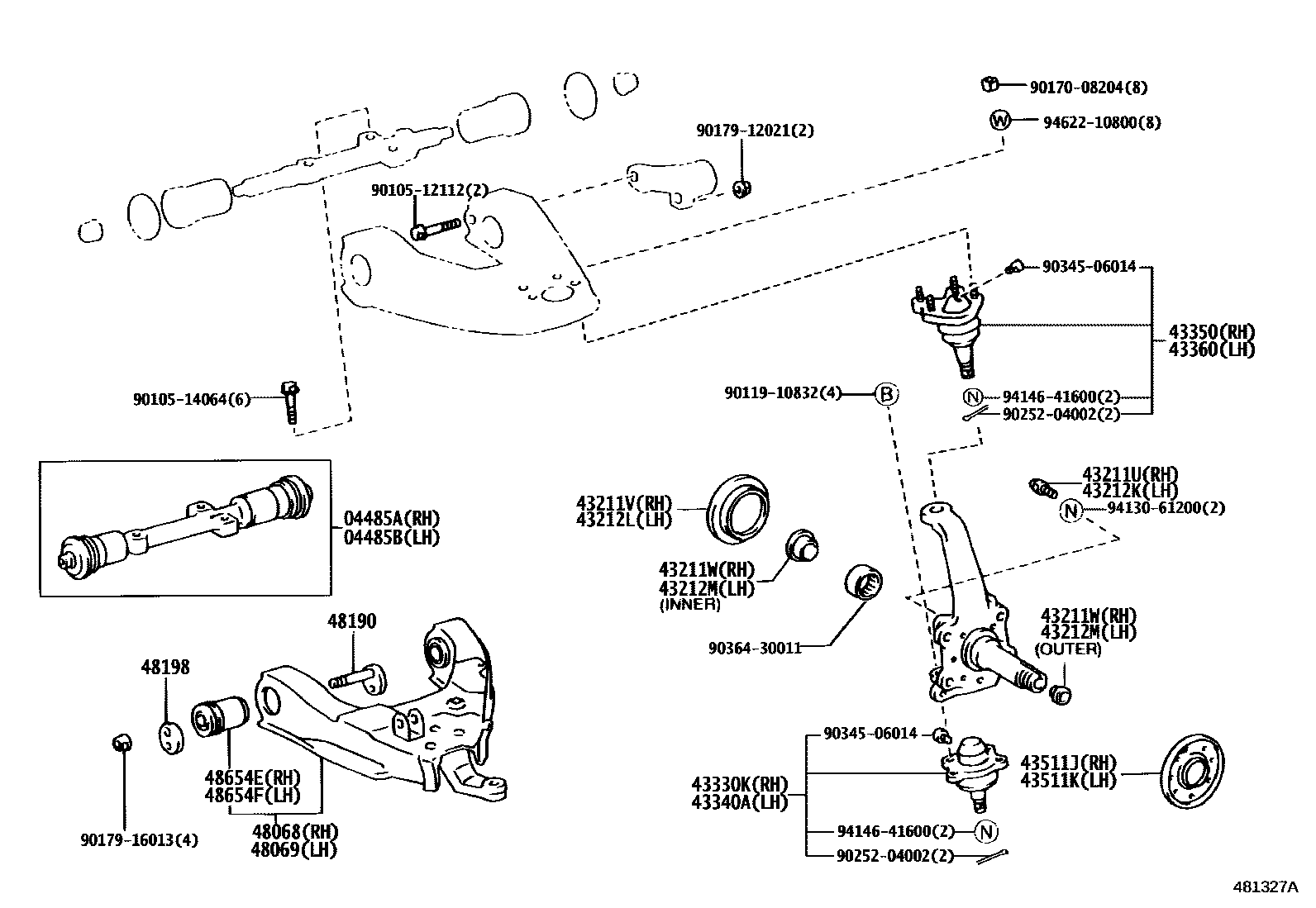

Toyota HILUX 前桥控制臂和转向节 EPC diagram — 481327A
前桥控制臂和转向节 — 481327A (200106 – 999999)

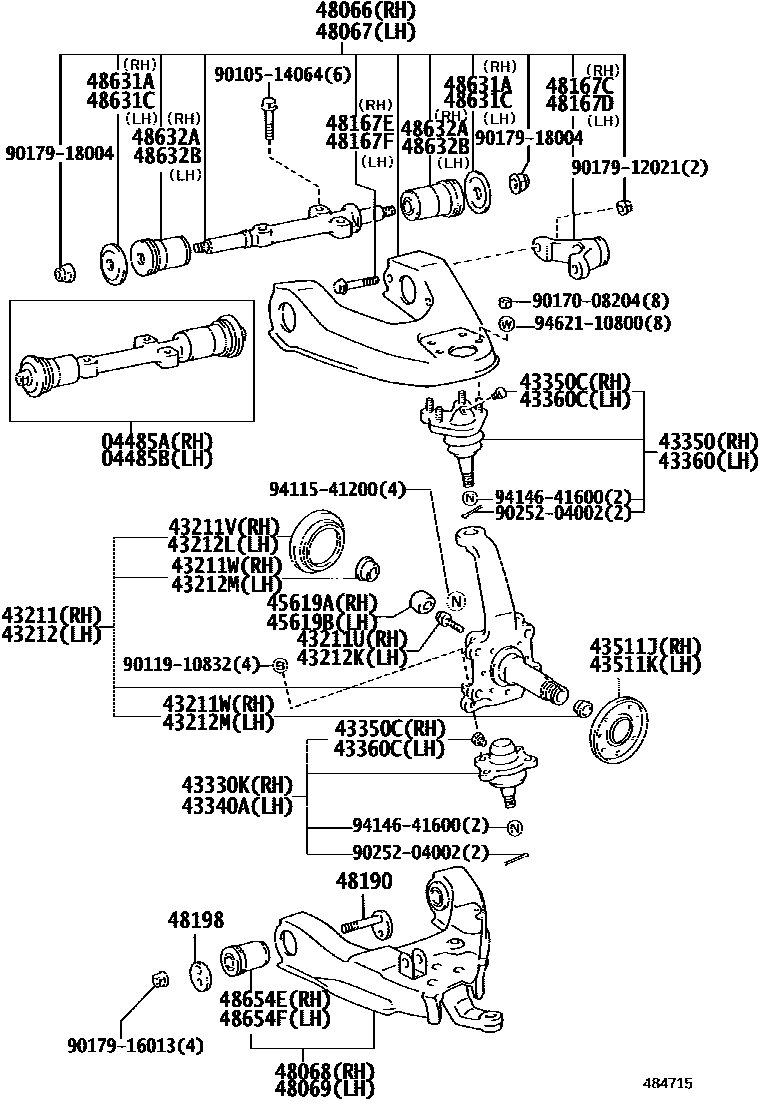

Toyota HILUX 前桥控制臂和转向节 EPC diagram — 484715
前桥控制臂和转向节 — 484715 (198808 – 200106)

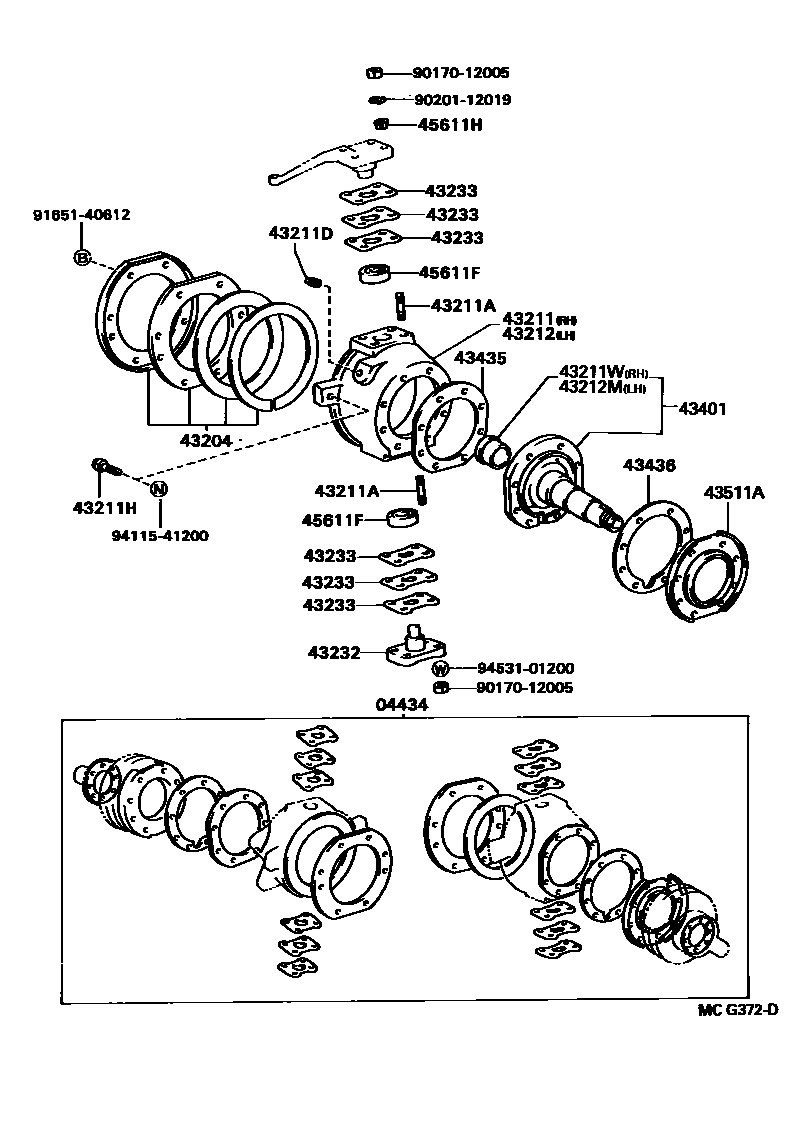

Toyota HILUX 前桥控制臂和转向节 EPC diagram — MCG372D
前桥控制臂和转向节 — MCG372D (198808 – 200106)

PNC and OE references

PNCPart nameOE numbers
04434Front axle overhaul gasket assembly04434-60012 · 04434-60015
04485ARight front suspension upper arm shaft assembly04485-35040 · 04485-35060
04485BLeft front suspension upper arm shaft assembly04485-35040 · 04485-35060
43204Steering knuckle oil seal sub-assembly43204-60020
43211Right steering knuckle43201-35040 · 43211-35090
43211AStud bolts (for steering knuckle assembly)90116-12007
43211DScrew plug (for steering knuckle)90345-53020
43211HRound hex bolt90106-12022
43211URound hexagon bolt (for right steering knuckle)90106-12011 · 90106-12012 · 90106-12022
43211VOil seal (for right steering knuckle)90316-60002 · 90316-60004
43211WBushing (for right steering knuckle)90381-30003 · 90381-30006 · 90381-32001 · 90381-33001 · 90381-33002 · 90999-70068
43212left steering knuckle43202-35030 · 43212-35050
43212KRound hexagon bolt (for left steering knuckle)90106-12011 · 90106-12012 · 90106-12022
43212LOil seal (for left steering knuckle)90316-60002 · 90316-60004
43212MBushing (for left steering knuckle)90381-30003 · 90381-30006 · 90381-32001 · 90381-33001 · 90381-33002 · 90999-70068
43232Steering knuckle bearing cap43232-35010
43233No. 1 steering knuckle adjustment washer43233-60011 · 43234-60011 · 43235-60010 · 43236-60010
43330KRight front lower ball joint assembly43330-39255 · 43330-39265 · 43330-39315
43340ALeft front lower ball joint assembly43340-39235 · 43340-39245
43350Right front upper ball joint assembly43350-39085
43350CScrew plug (for right front upper ball joint)90345-06014
43360Left front upper ball joint assembly43360-39085
43360CScrew plug (for left front upper ball joint)90345-06014
43401Steering knuckle spindle sub-assembly43401-60012 · 43401-60060
43435Steering knuckle spindle pad43435-60011
43436Steering knuckle spindle oil retaining ring gasket43436-60011
43511ADust seal (for front axle hub)90313-93011
43511JDust seal (for right front axle hub)90313-92001 · 90313-93002 · 90313-98001
43511KDust seal (for left front axle hub)90313-92001 · 90313-93002 · 90313-98002
45611FBearing (for knuckle arm)90366-17001
45611HSeparate locating pin (for knuckle arm)42323-60020
45619ARight steering knuckle stop cover45619-35020 · 45619-36010
45619BLeft steering knuckle stop cover45619-35020 · 45619-36010
48066Right front suspension upper arm sub-assembly48066-35100 · 48066-35110
48067Left front suspension upper arm sub-assembly48067-35040 · 48067-35060
48068Right front suspension No. 1 lower arm sub-assembly48068-35040 · 48068-35041 · 48068-35042 · 48068-35050 · 48068-35051 · 48068-35090
48069Left front suspension No. 1 lower arm sub-assembly48069-35040 · 48069-35041 · 48069-35042 · 48069-35050 · 48069-35051 · 48069-35090
48167CRight front suspension torque arm48106-35011
48167DLeft front suspension torque arm48106-35011
48167EBolt (for right front suspension torque arm)90105-12112
48167FBolt (for left front suspension torque arm)90105-12112
48190Camber angle adjustment cam assembly48190-35020
48198No. 2 camber angle adjustment cam48198-35010
48631ACrash pad cover (for right front suspension upper arm)90948-02065 · 90948-02066 · 90948-02142
48631CCrash pad cover (for left front suspension upper arm)90948-02065 · 90948-02066 · 90948-02142
48632ARight front suspension upper arm bushing48632-26010 · 48632-35050 · 48635-26010 · 48635-35010
48632BLeft front suspension upper arm bushing48632-26010 · 48632-35050 · 48635-26010 · 48635-35010
48654ERight front No. 1 lower arm bushing48061-35011 · 48061-35030
48654FLeft front No. 1 lower arm bushing48061-35011 · 48061-35030
