Toyota HILUX fuel filter — Figure 2302

Toyota HILUX EPC diagram 2302, fuel filter, with 5 images and 8 PNC and OE references.

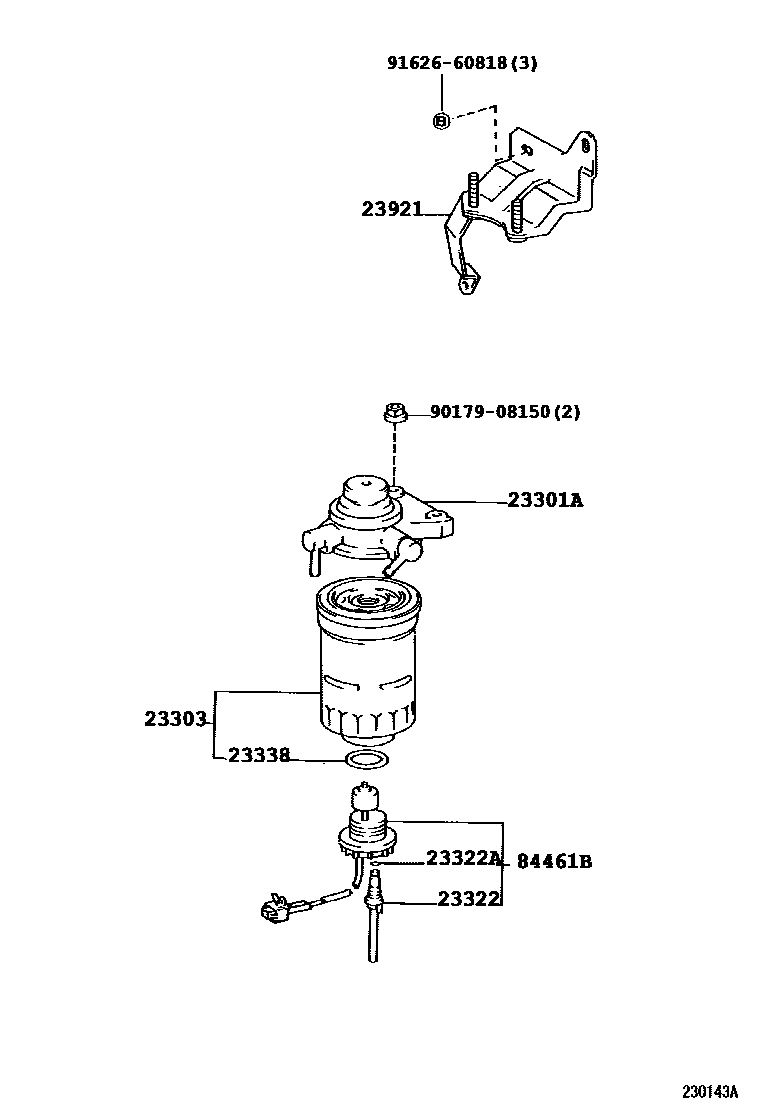

Toyota HILUX fuel filter EPC diagram — 230143A
fuel filter — 230143A (198808 – 200106)

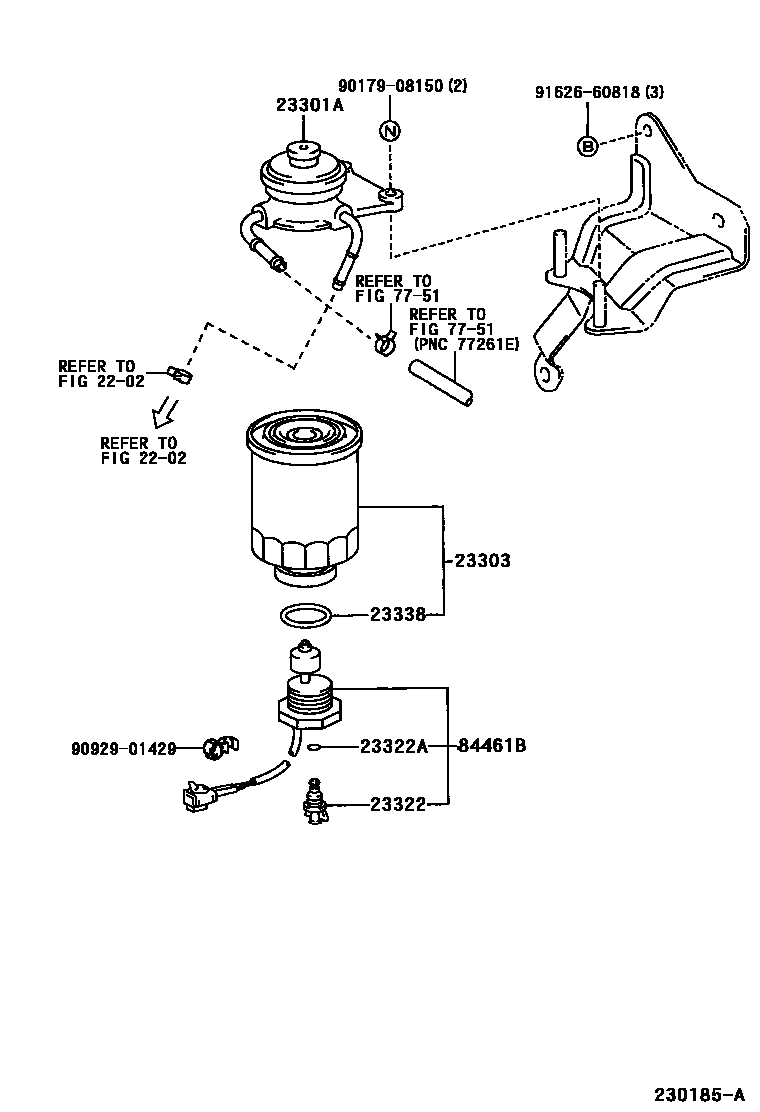

Toyota HILUX fuel filter EPC diagram — 230185A
fuel filter — 230185A (200106 – 999999)

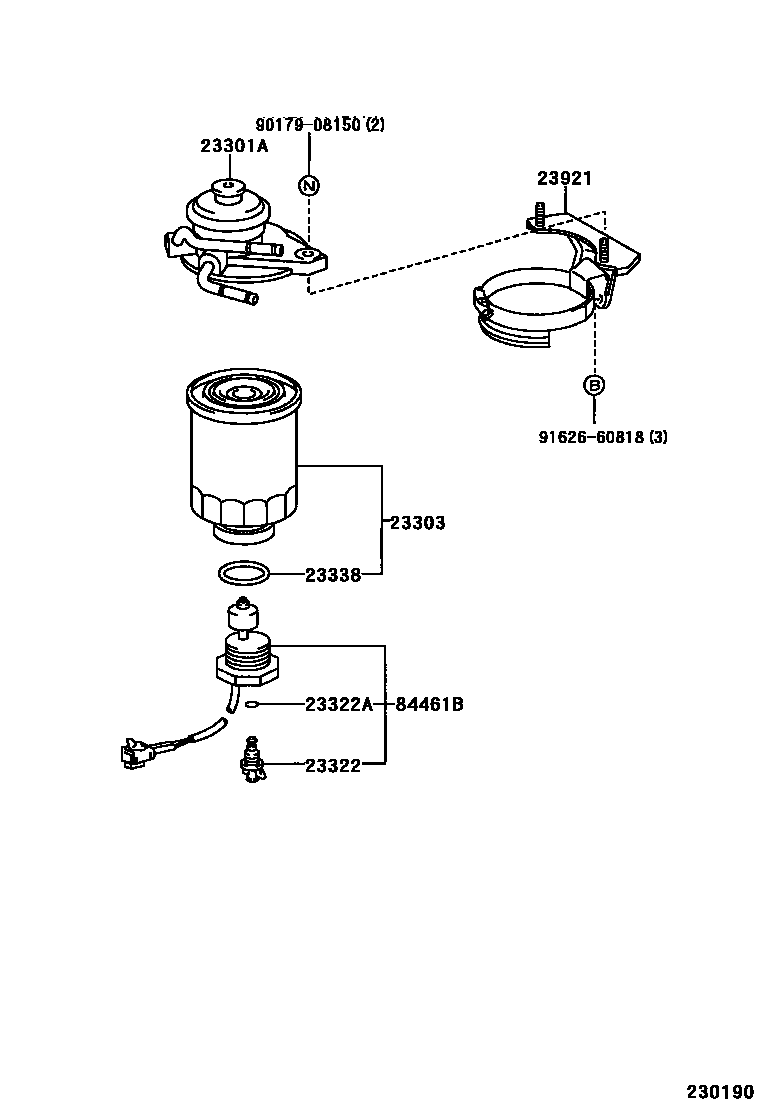

Toyota HILUX fuel filter EPC diagram — 230190
fuel filter — 230190 (200108 – 999999)
Toyota HILUX fuel filter EPC diagram — MAA938B
fuel filter — MAA938B (198808 – 999999)

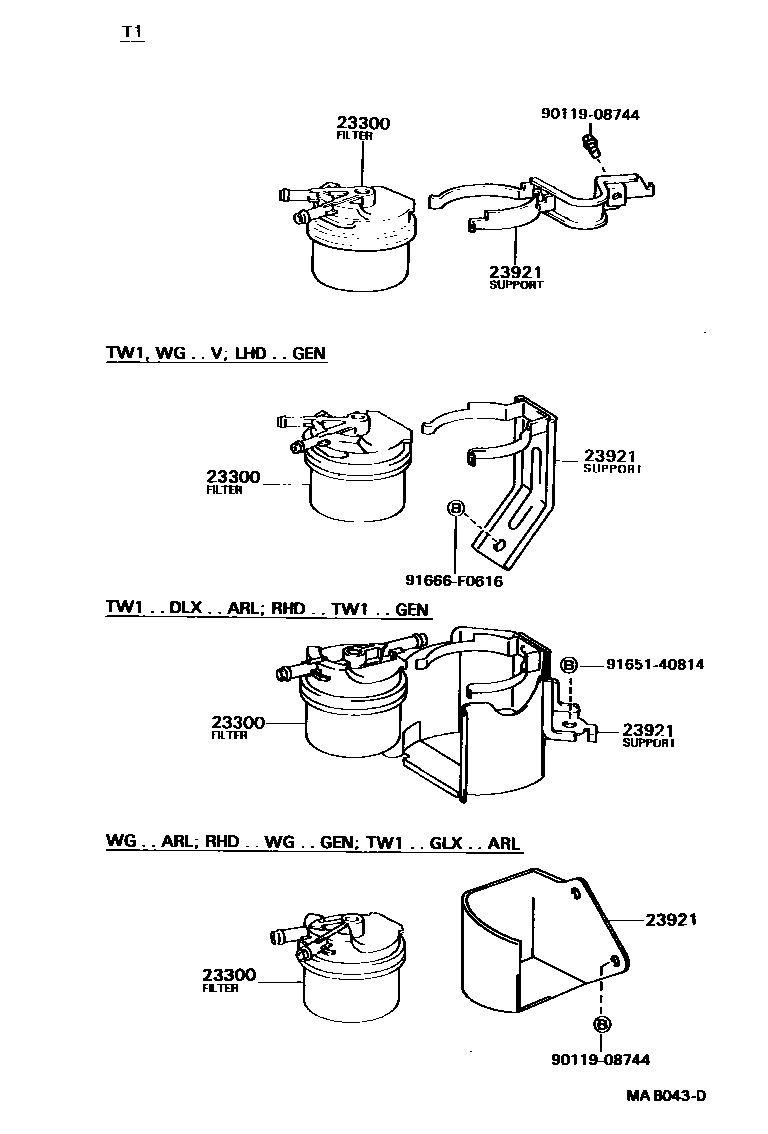

Toyota HILUX fuel filter EPC diagram — MAB043D
fuel filter — MAB043D (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-15010 · 23300-25020 · 23300-34100
23301AFuel filter cover assembly23301-54410 · 23301-54460 · 23301-54520 · 23301-67010 · 23301-67020 · 23380-5B230 · 23380-67360
23303Fuel filter element sub-assembly23303-64010 · 23303-64020 · 23390-64480
23322Drain plug (for fuel filter)23322-64010 · 23388-64470
23322AO-ring (for drain plug)23344-54010
23338Gasket (for warning switch)23344-64010
23921Fuel filter support23921-35060 · 23921-35110 · 23921-35120 · 23921-35130 · 23921-54270 · 23921-54280 · 23921-54281 · 23921-54290 · 23921-67070 · 23921-72010
84461BLiquid level warning switch84461-26090 · 84461-35050 · 84461-35060 · 84461-35070 · 84461-35130
