Toyota HILUX Engine Oil Cooler — Figure 1503

Toyota HILUX EPC diagram 1503, Engine Oil Cooler, with 3 images and 9 PNC and OE references.

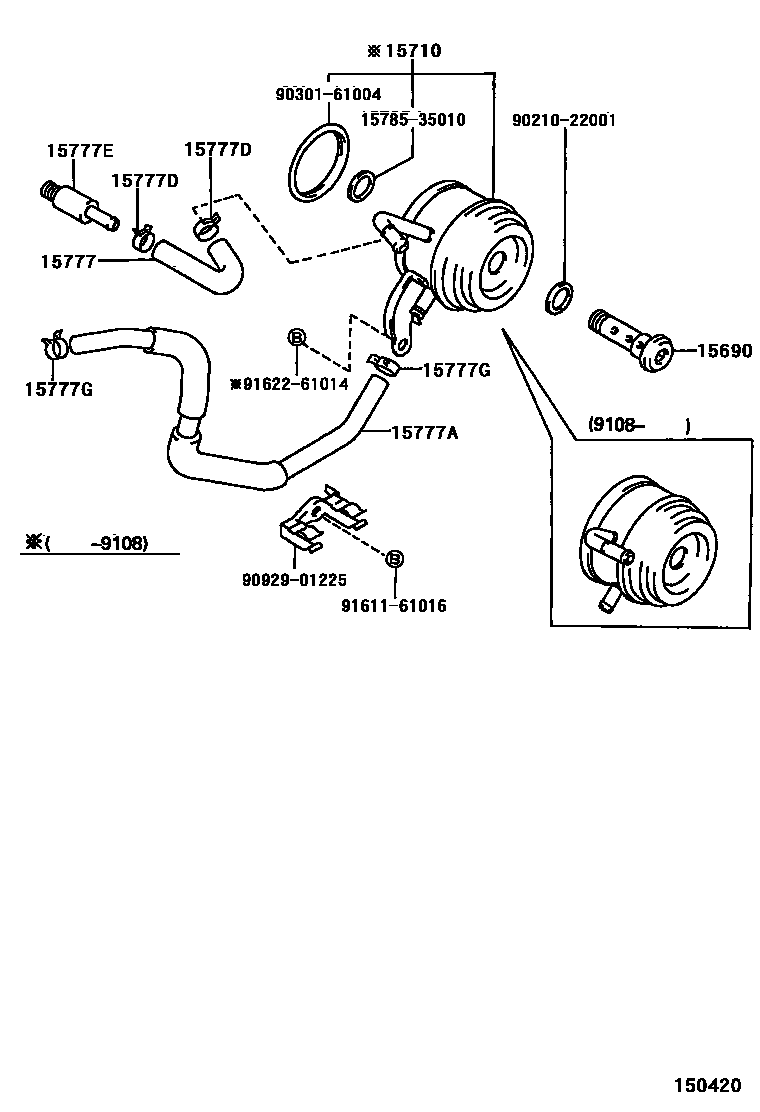

Toyota HILUX Engine Oil Cooler EPC diagram — 150420
Engine Oil Cooler — 150420 (199008 – 199511)

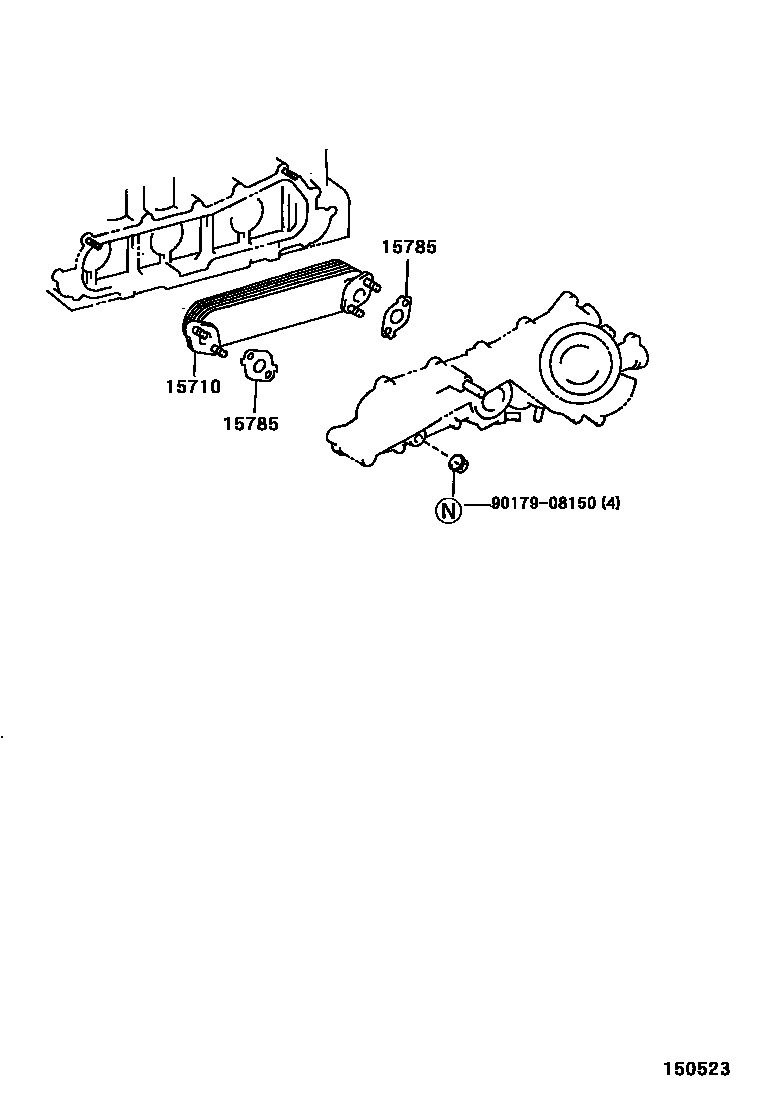

Toyota HILUX Engine Oil Cooler EPC diagram — 150523
Engine Oil Cooler — 150523 (200108 – 999999)
Toyota HILUX Engine Oil Cooler EPC diagram — MA7112D
Engine Oil Cooler — MA7112D (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
15690Oil cooler pressure reducing valve assembly15690-65020
15710Oil cooler assembly15710-54050 · 15710-65030 · 15710-65050 · 15710-65051 · 15710-67040
15710CGasket (for transmission oil cooler)15785-54010
15777oil cooler hose15777-65010
15777Aoil cooler hose15778-65010
15777DHose clamp or clip (for oil cooler hose)90467-17005
15777EConnector90404-53066
15777GHose clips or clips90467-17005
15785oil cooler gasket15785-30010
