Toyota HILUX Engine Mounting — Figure 1107

Toyota HILUX EPC diagram 1107, Engine Mounting, with 6 images and 11 PNC and OE references.

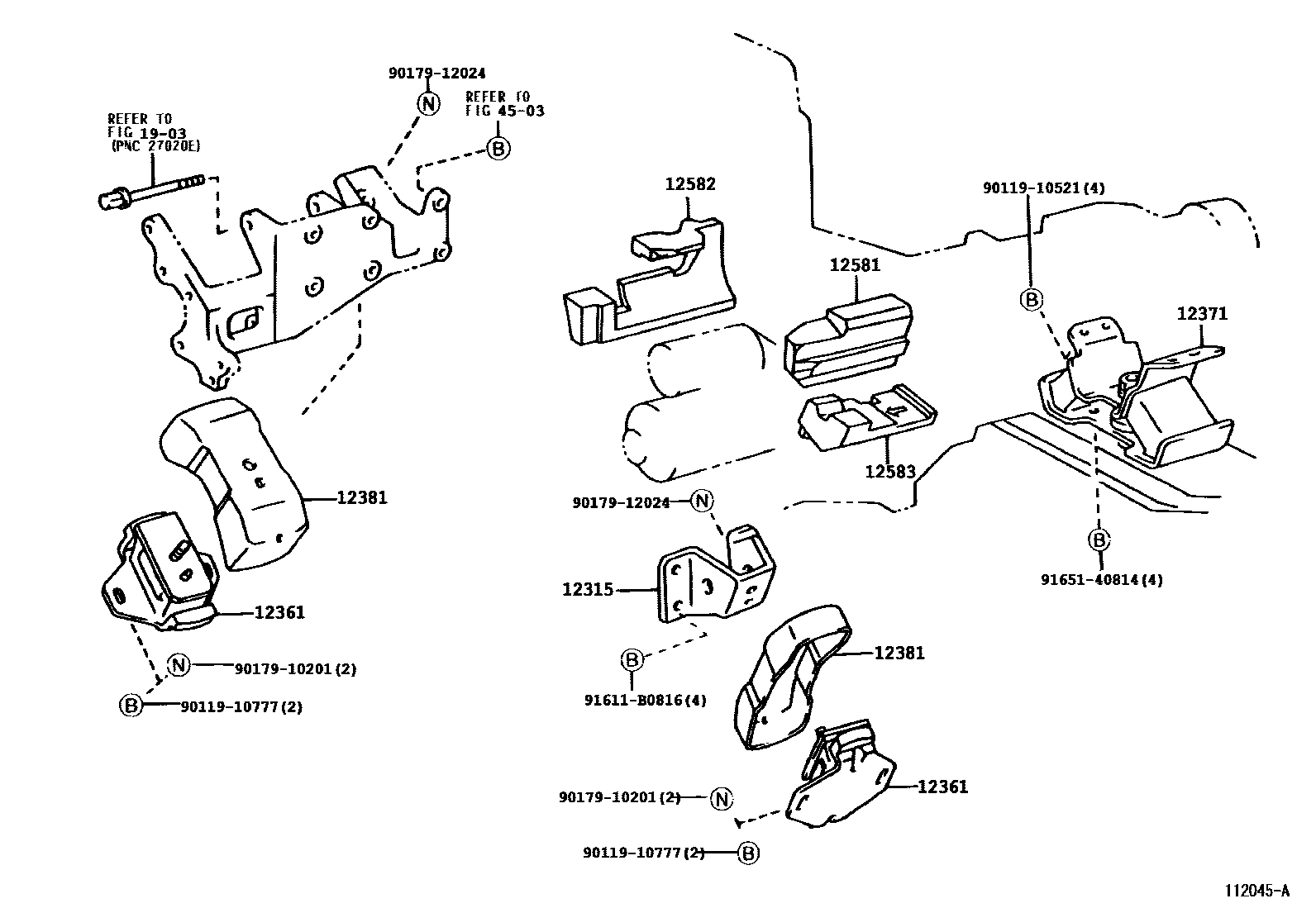

Toyota HILUX Engine Mounting EPC diagram — 112045A
Engine Mounting — 112045A (200106 – 999999)

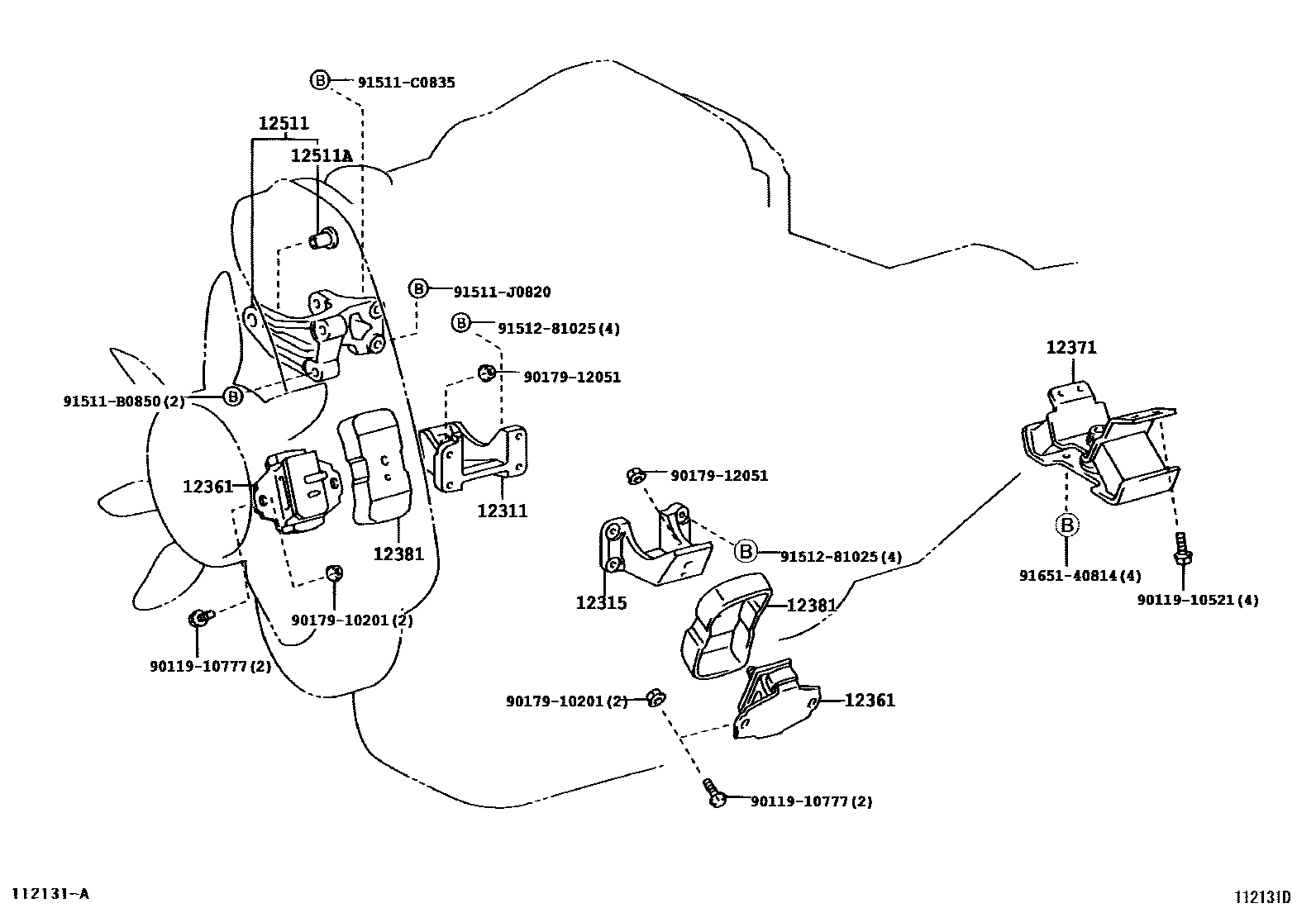

Toyota HILUX Engine Mounting EPC diagram — 112131D
Engine Mounting — 112131D (200108 – 999999)

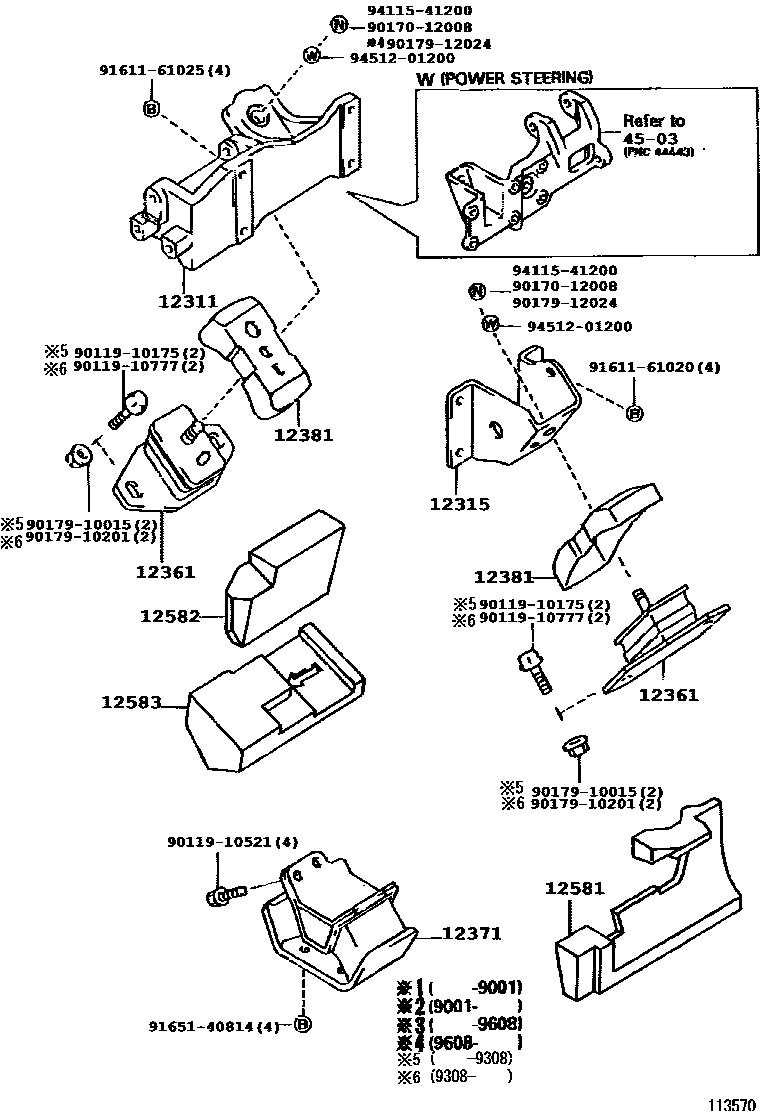

Toyota HILUX Engine Mounting EPC diagram — 113570
Engine Mounting — 113570 (198808 – 200106)

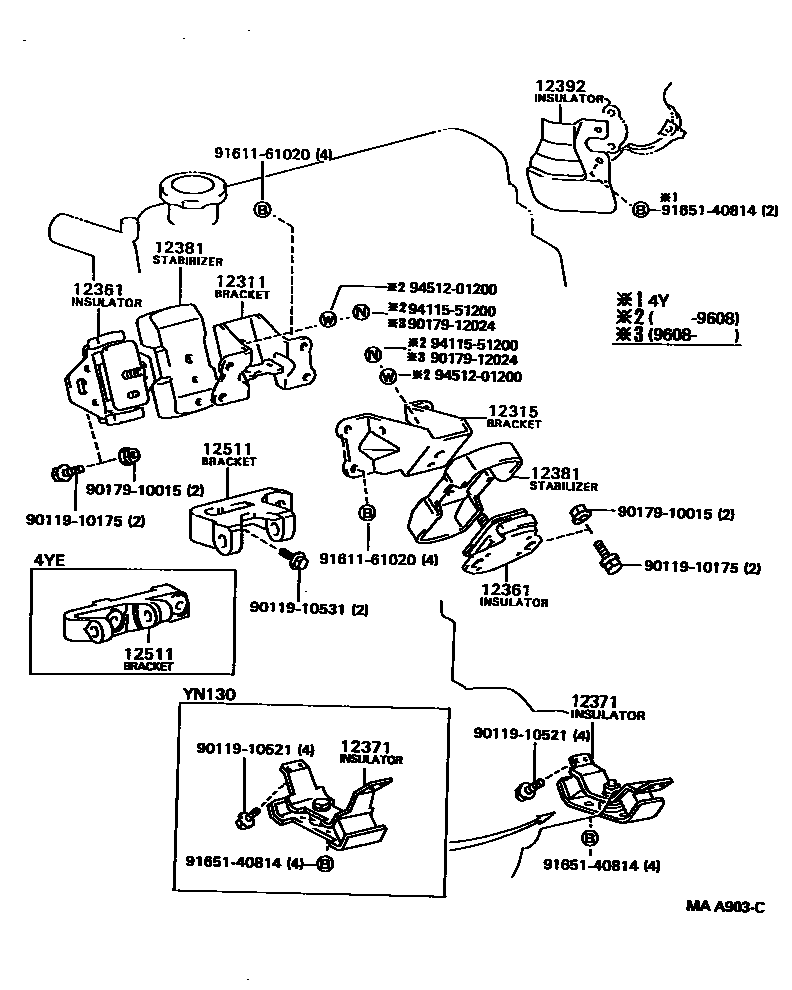

Toyota HILUX Engine Mounting EPC diagram — MAA903C
Engine Mounting — MAA903C (198808 – 999999)

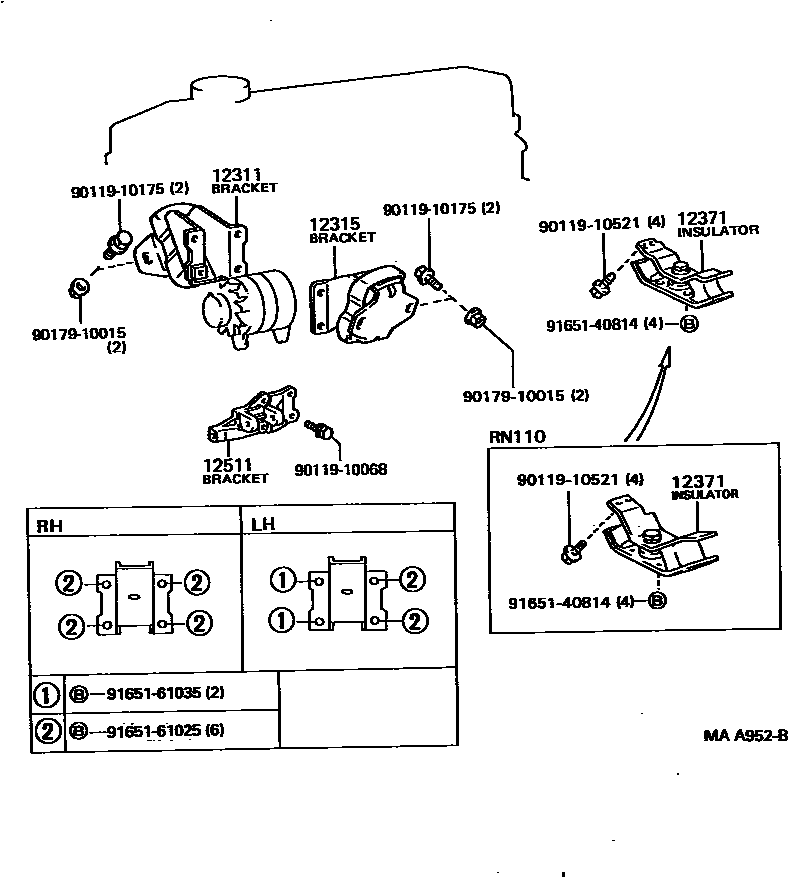

Toyota HILUX Engine Mounting EPC diagram — MAA952B
Engine Mounting — MAA952B (198808 – 999999)

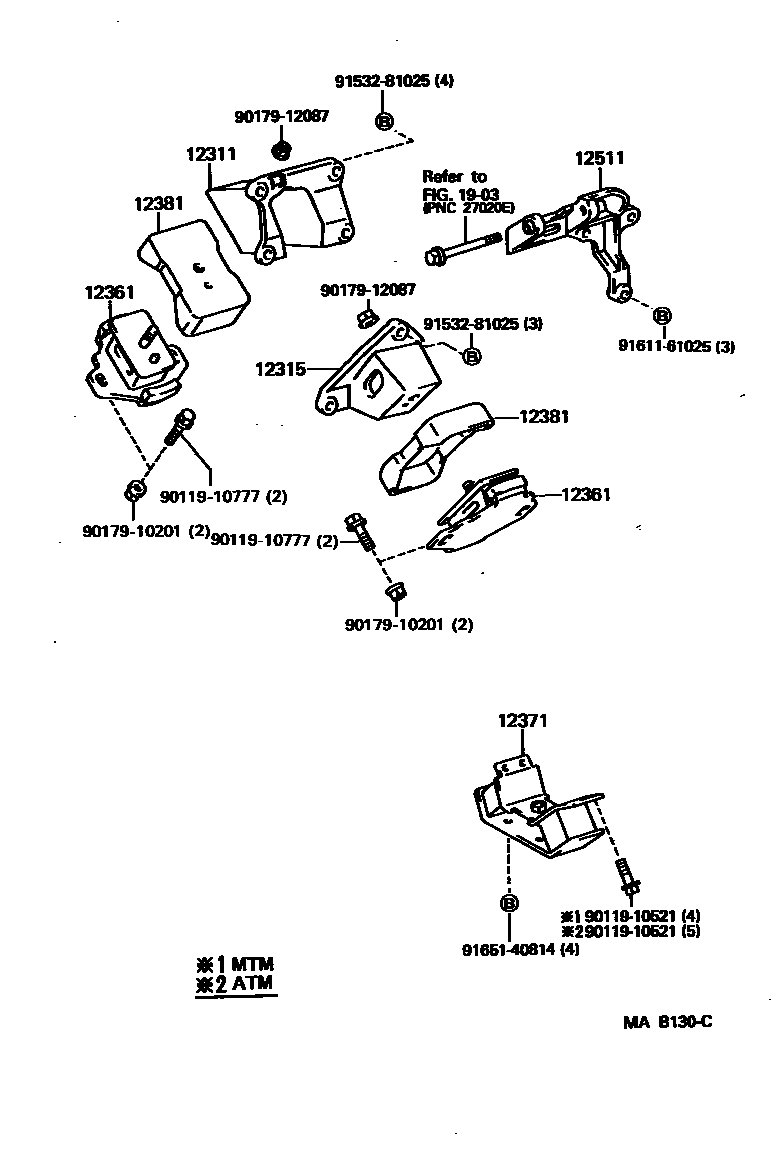

Toyota HILUX Engine Mounting EPC diagram — MAB130C
Engine Mounting — MAB130C (199008 – 199511)

PNC and OE references

PNCPart nameOE numbers
12311Engine Mounting Bracket No. 1, Front RH12301-35190 · 12301-35210 · 12311-54090 · 12311-54091 · 12311-54181 · 12311-65020 · 12311-67021 · 12311-73011
12315Engine No. 1 left front suspension bracket12302-35070 · 12302-35120 · 12312-54021 · 12315-65020 · 12315-67011 · 12315-73010 · 12315-73020
12361Engine front mounting vibration isolation pad12361-35050 · 12361-54120 · 12361-54121 · 12361-65010 · 12361-67020 · 12361-73040 · 12362-73021
12371Engine No. 1 rear mount vibration isolation pad12371-35050 · 12371-54060 · 12371-65010 · 12371-65020 · 12371-65050 · 12371-65100 · 12371-65130
12381engine mount stabilizer bar12381-54020 · 12381-54060 · 12381-54100 · 12381-65011 · 12381-65020 · 12381-65030 · 12381-67010 · 12381-73010 · 12381-73040
12392Engine left front mounting heat insulation pad12391-72010
12511No. 1 generator bracket12501-73011 · 12511-35010 · 12511-35030 · 12511-65010 · 12511-65011 · 12511-67020 · 12511-71010
12511AGenerator bracket bushing90389-10039
12581No. 1 cylinder block vibration isolation pad12581-54010
12582No. 2 cylinder block vibration isolation pad12582-54011 · 12582-54020 · 12582-54021
12583No. 3 cylinder block vibration isolation pad12583-54010 · 12583-54030
