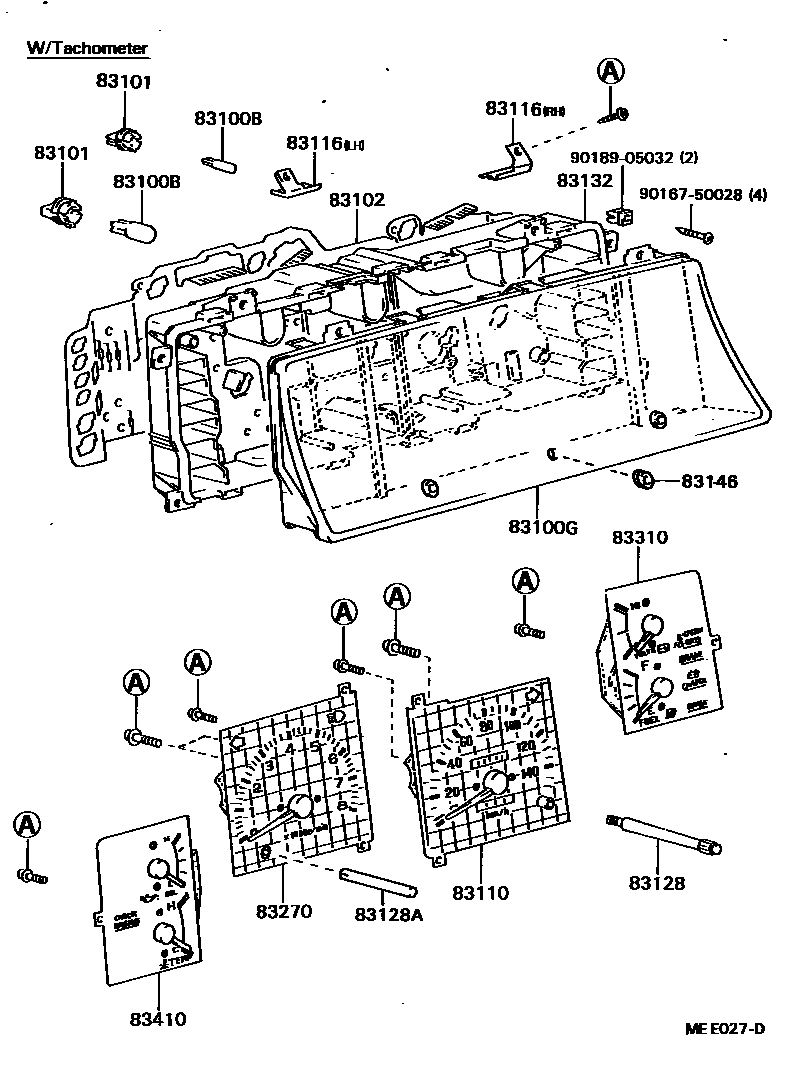

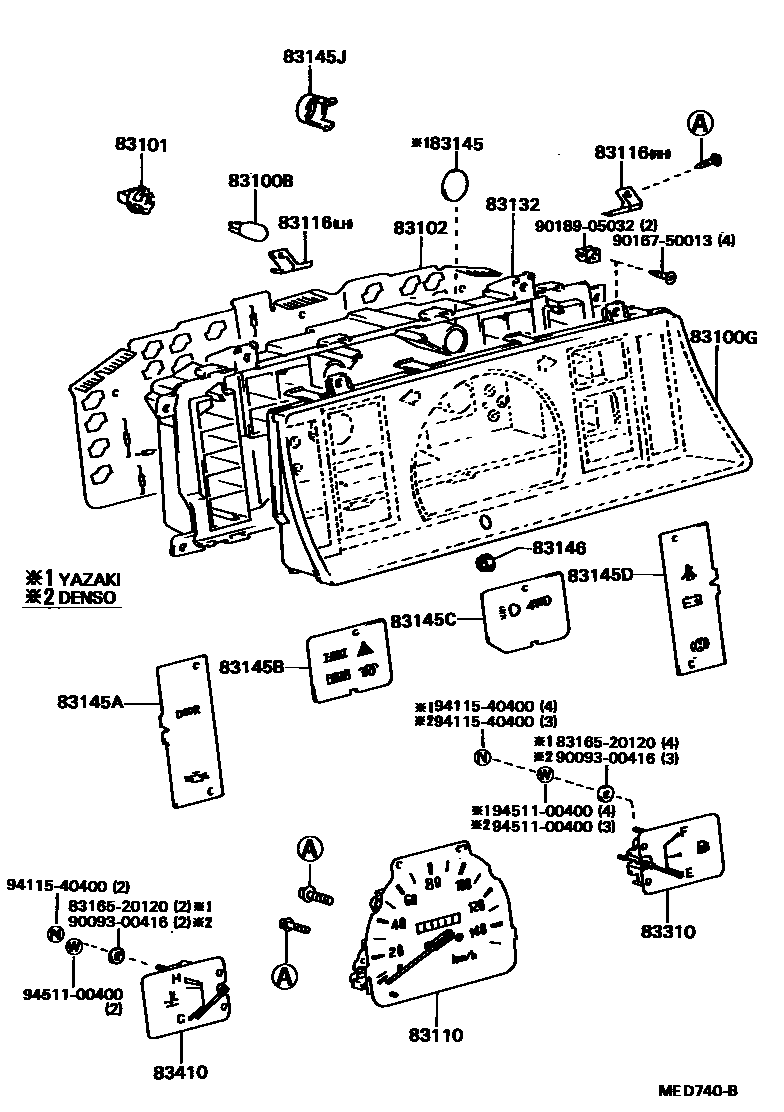

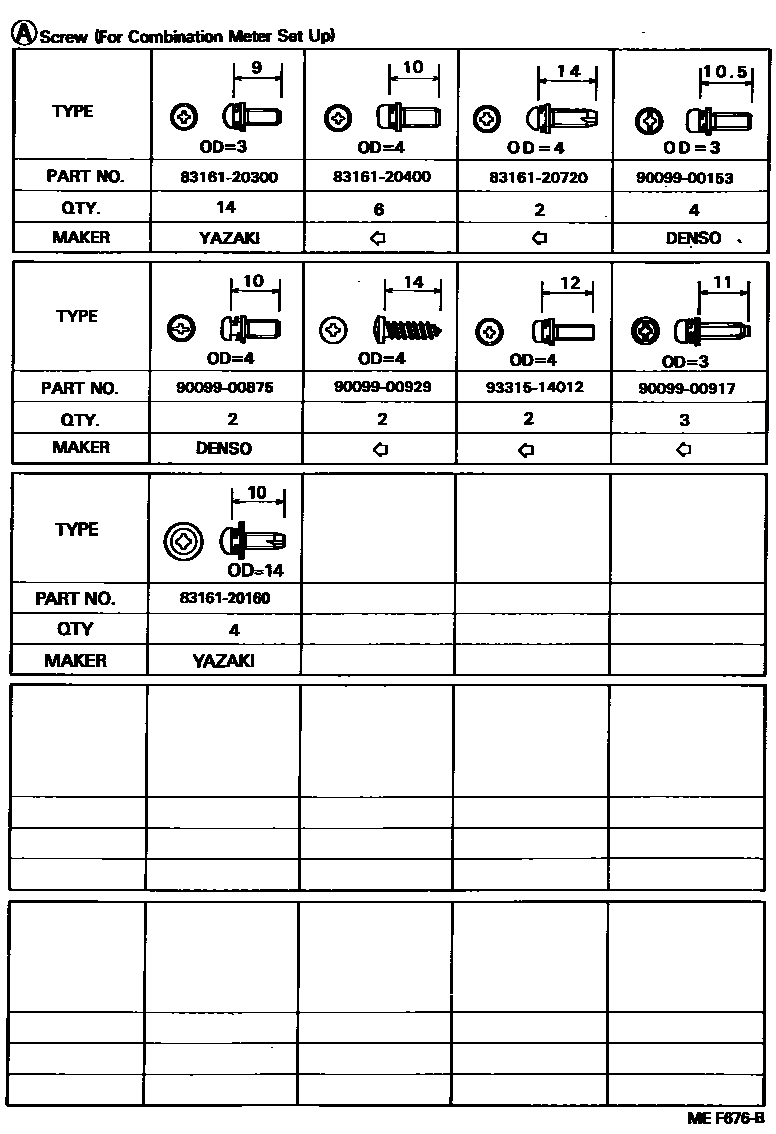

Toyota HILUX 仪表 — Figure 8301
Toyota HILUX EPC diagram 8301, 仪表, with 5 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83133-89301 · 83133-89311 · 83134-89302 · 83134-89306 · 83134-89308 · 83134-89310 · 83134-89312 · 83134-89316 · 83134-89318 · 83134-89322 · 83134-89326 · 83134-89328 · 83134-89330 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14030 · 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-89300 · 83247-89301 · 83247-89302 · 83247-89303 · 83247-89305 · 83247-89306 · 83247-89308 · 83247-89310 · 83247-89311 · 83247-89313 · 83247-89314 · 83247-89316 · 83247-89318 · 83247-89326 · 83247-89328 · 83247-89340 · 83247-89358 · 83247-89360 |
| 83110 | Speedometer assembly | 83110-89197 · 83110-89198 · 83110-89199 · 83110-89200 · 83110-89201 · 83110-89202 · 83110-89203 · 83110-89204 · 83110-89205 · 83110-89212 · 83110-89213 · 83110-89214 · 83110-89215 · 83110-89216 · 83110-89222 · 83110-89224 · 83110-89225 · 83110-89228 · 83110-89229 · 83110-89230 · 83110-89238 · 83110-89240 · 83110-89244 · 83110-89245 · 83110-89250 · 83110-89254 · 83110-89257 · 83110-89259 · 83110-89260 · 83110-89261 · 83110-89262 · 83110-89263 · 83110-89264 · 83110-89265 · 83110-89266 · 83110-89270 · 83110-89271 · 83110-89274 · 83110-89275 · 83110-89276 · 83110-89279 · 83110-89281 · 83110-89282 · 83110-89283 · 83110-89284 · 83110-89286 |
| 83116 | speedometer bracket | 83116-89300 · 83116-89301 · 83116-89302 · 83116-89303 · 83116-89304 · 83116-89306 · 83116-89309 · 83116-89311 |
| 83128 | trip odometer handle | 83128-89300 |
| 83128A | instrument handle | 83131-95J02 |
| 83132 | Instrument cluster housing | 83132-89300 · 83132-89301 · 83132-89302 |
| 83145 | Instrument No. 1 lampshade | 83145-89320 |
| 83145A | Instrument No. 2 lampshade | 83145-89300 · 83145-89301 · 83145-89303 · 83145-89304 · 83145-89319 · 83145-89336 · 83145-89340 |
| 83145B | Instrument No. 3 lampshade | 83145-89314 · 83145-89338 |
| 83145C | Instrument No. 4 lampshade | 83145-89308 · 83145-89309 · 83145-89315 · 83145-89344 |
| 83145D | Instrument No. 5 lampshade | 83145-89302 · 83145-89305 · 83145-89307 · 83145-89311 · 83145-89316 · 83145-89317 · 83145-89334 |
| 83145J | Instrument lamp holder adapter | 83145-20100 |
| 83146 | Instrument glass seal | 83145-89318 |
| 83180 | Speed detector assembly | 83180-30010 · 83180-30011 · 83180-60080 |
| 83189 | instrument bracket | 83189-89102 · 83189-89103 |
| 83270 | Engine tachometer assembly | 83242-89404 · 83242-89406 · 83242-89412 · 83242-89414 · 83242-89418 · 83242-89424 · 83270-89173 · 83270-89174 · 83270-89176 |
| 83310 | Fuel gauge assembly | 83243-89300 · 83243-89301 · 83243-89302 · 83243-89303 · 83243-89304 · 83243-89305 · 83243-89306 · 83243-89307 · 83243-89316 · 83243-89320 · 83243-89322 · 83243-89324 · 83243-89402 |
| 83410 | Water temperature meter assembly | 83244-89300 · 83244-89301 · 83244-89302 · 83244-89303 · 83244-89305 · 83244-89306 · 83244-89307 · 83244-89308 · 83244-89309 · 83244-89310 · 83244-89311 · 83244-89313 · 83244-89315 · 83244-89324 · 83244-89326 · 83244-89328 · 83244-89330 · 83244-89332 · 83244-89334 · 83244-89400 · 83244-89402 · 83244-89404 · 83244-89406 |

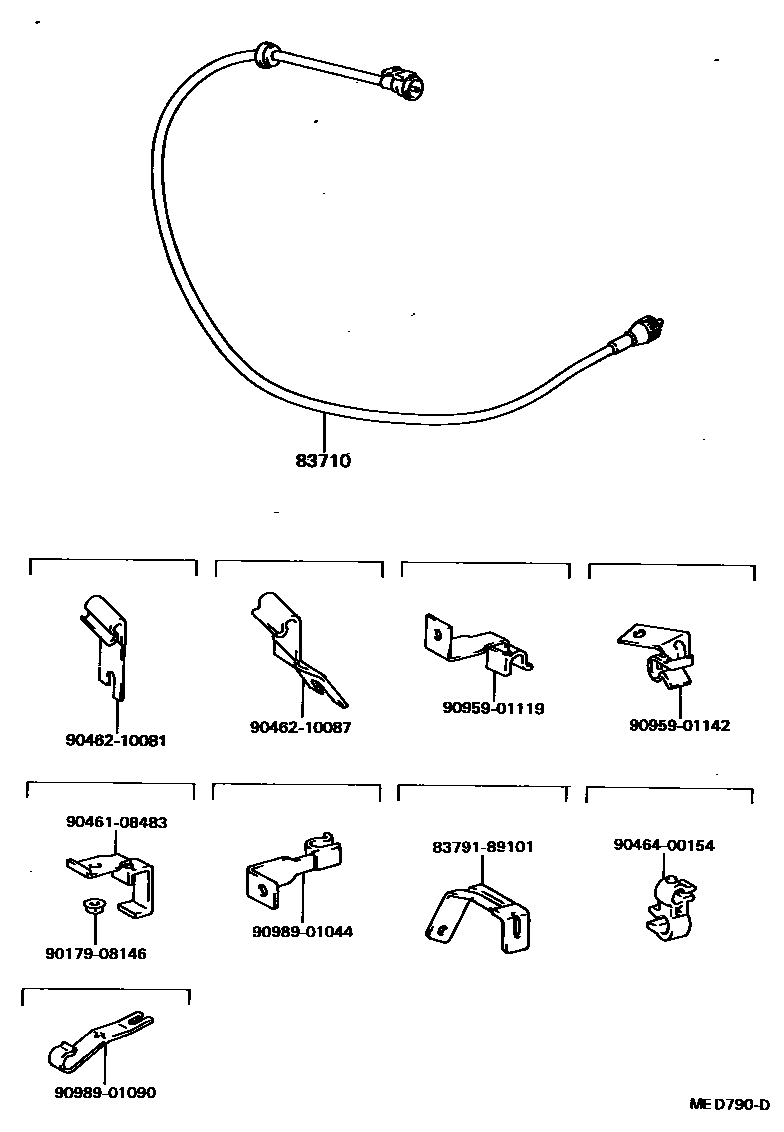

| 83710 | No. 1 speedometer transmission cable assembly | 83710-35250 · 83710-35260 · 83710-89141 · 83710-89142 · 83710-89143 · 83710-89144 · 83710-89145 · 83710-89146 · 83710-89147 · 83710-89149 · 83710-89150 · 83710-89151 · 83710-89152 · 83710-89154 · 83710-89158 · 83710-89159 · 83710-89162 · 83710-89163 |

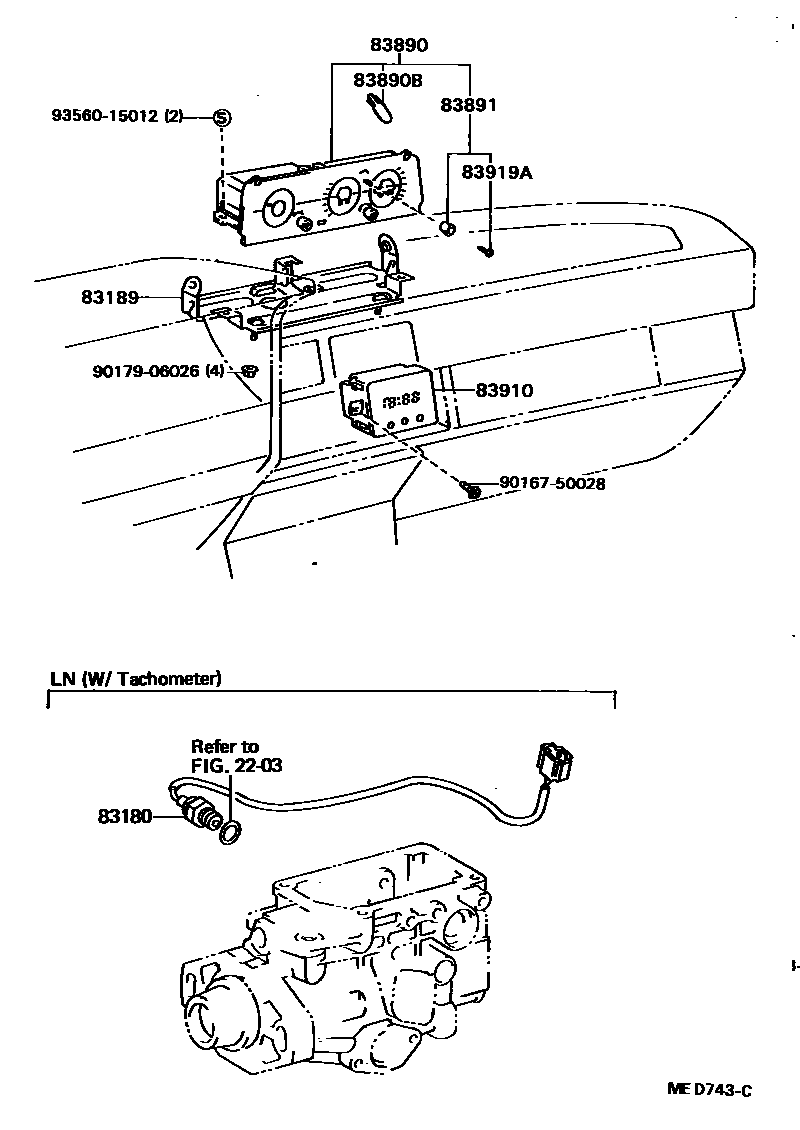

| 83890 | Inclinometer assembly | 83890-89102 · 83890-89103 · 83890-89105 · 83890-89106 |
| 83890B | Inclinometer light bulb | 99132-12034 |
| 83891 | Inclinometer button | 83891-16010 |
| 83910 | clock assembly | 83910-89105 · 83910-89106 |
| 83919A | Screw (for inclinometer) | 83919-14012 |
