Toyota HILUX 锁芯组件 — Figure 6765

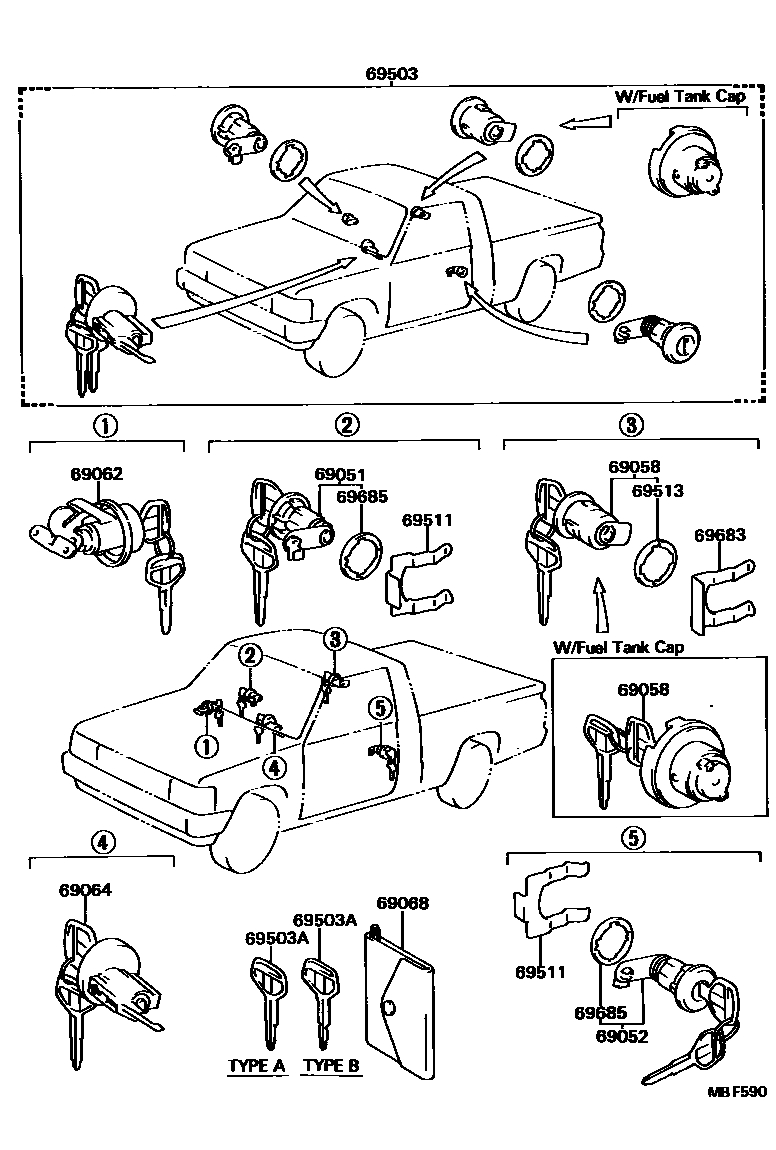

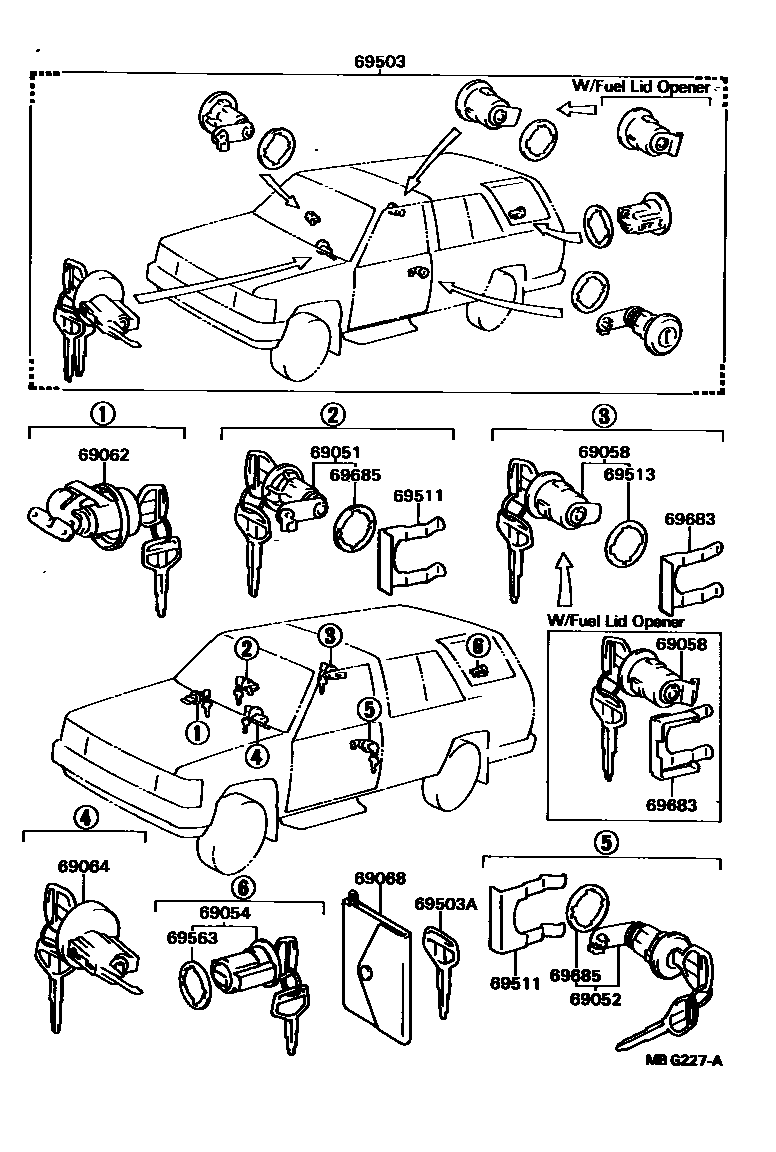

Toyota HILUX EPC diagram 6765, 锁芯组件, with 2 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-89111 · 69051-89112 · 69051-89113 · 69051-89118 |
| 69052 | Left door lock cylinder and key assembly | 69052-89111 · 69052-89112 · 69052-89113 · 69052-89118 |
| 69054 | Rear door lock cylinder and key assembly | 69055-89101 · 69055-89102 · 69057-89201 |
| 69058 | Fuel filler cap lock cylinder and key assembly | 69058-35150 · 69058-89102 · 69058-89105 · 69058-89107 · 69058-89108 · 69058-89109 · 69058-89110 · 69058-89111 · 69058-89112 · 69058-89202 · 69058-89203 · 69058-89204 · 69058-95400 |
| 69062 | Glove box lock cylinder and key assembly | 69056-89103 |
| 69064 | Ignition switch lock cylinder and key assembly | 69057-89107 · 69057-89109 · 69057-89110 · 69057-89111 · 69057-89112 · 69057-89113 · 69057-89201 |
| 69068 | Key cover sub-assembly | 84041-89102 |
| 69503 | Door lock cylinder components | 69005-35060 · 69005-89139 · 69005-89140 · 69005-89141 · 69005-89144 · 69005-89146 · 69005-89149 · 69005-89150 · 69005-89152 · 69005-89154 · 69005-89158 · 69005-89159 · 69005-89160 · 69005-89161 · 69005-89162 · 69005-89164 · 69005-89172 · 69005-89173 · 69005-89174 · 69005-89175 · 69005-89176 · 69005-89177 · 69005-89178 · 69005-89179 · 69005-89180 · 69005-89181 · 69005-89182 · 69005-89183 · 69005-89184 · 69005-89185 · 69005-89189 · 69005-89191 · 69005-89192 · 69005-89193 · 69005-89194 · 69005-89195 · 69005-89222 · 69005-89223 · 69005-89224 |
| 69503A | external tooth key | 90999-00066 · 90999-00091 · 90999-00104 |
| 69511 | Front door lock cylinder fixing parts | 69511-89101 |
| 69513 | Fuel filler cap lock cylinder gasket | 69513-12020 |
| 69563 | Rear door lock cylinder gasket | 69563-89101 |
| 69683 | Fuel filler cap lock core clip | 69681-89102 · 69681-89103 |
| 69685 | Lock cylinder liner | 69513-32010 |
