Toyota HILUX 阀体和滤油网(ATM) — Figure 3512

Toyota HILUX EPC diagram 3512, 阀体和滤油网(ATM), with 7 images and 178 PNC and OE references.

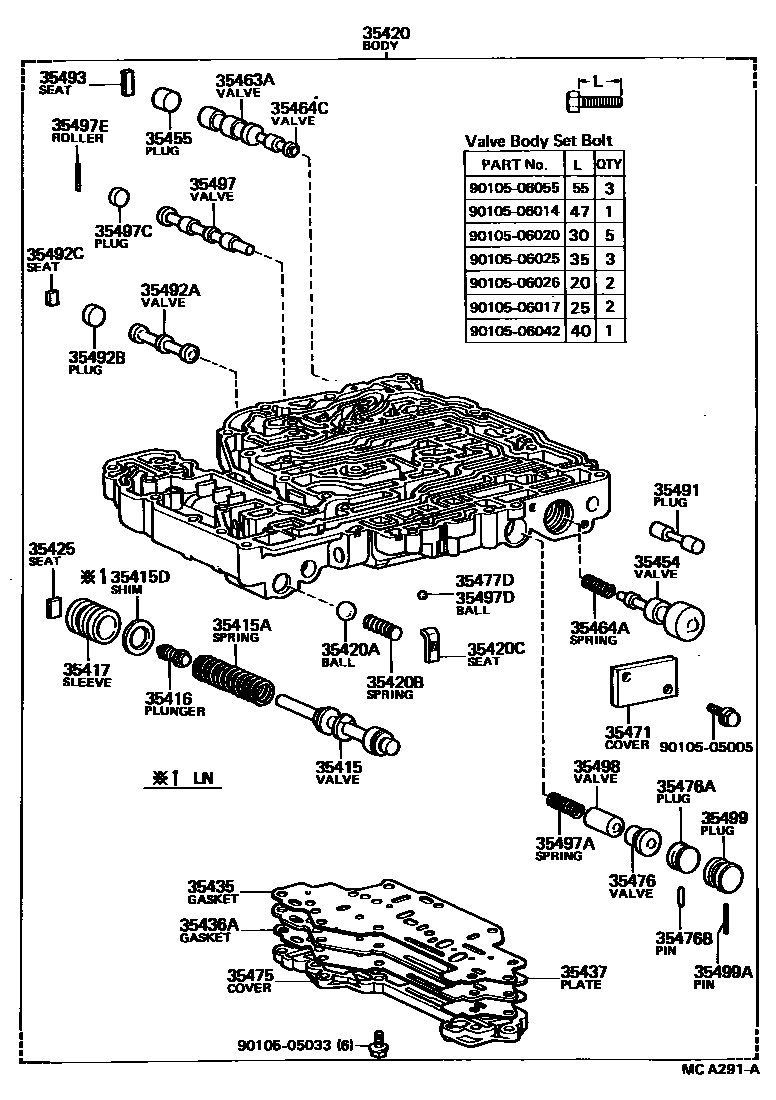

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCA291A
阀体和滤油网(ATM) — MCA291A (198308 – 999999)

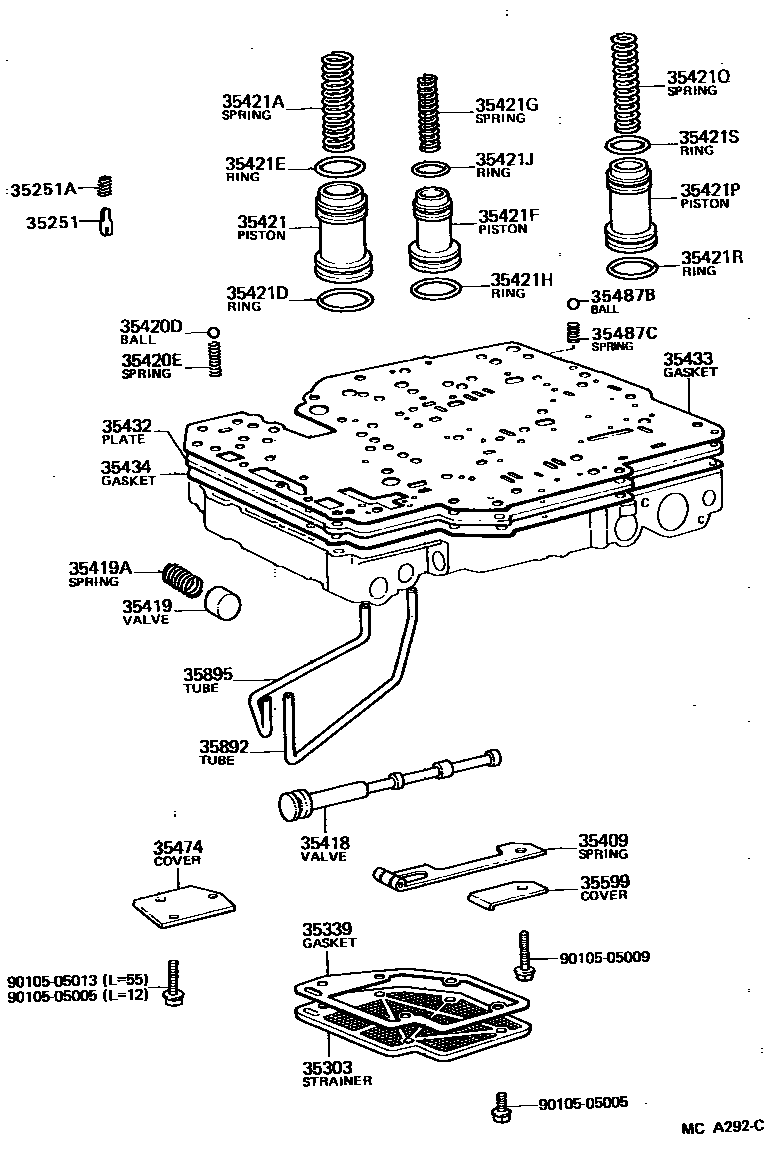

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCA292C
阀体和滤油网(ATM) — MCA292C (198308 – 999999)

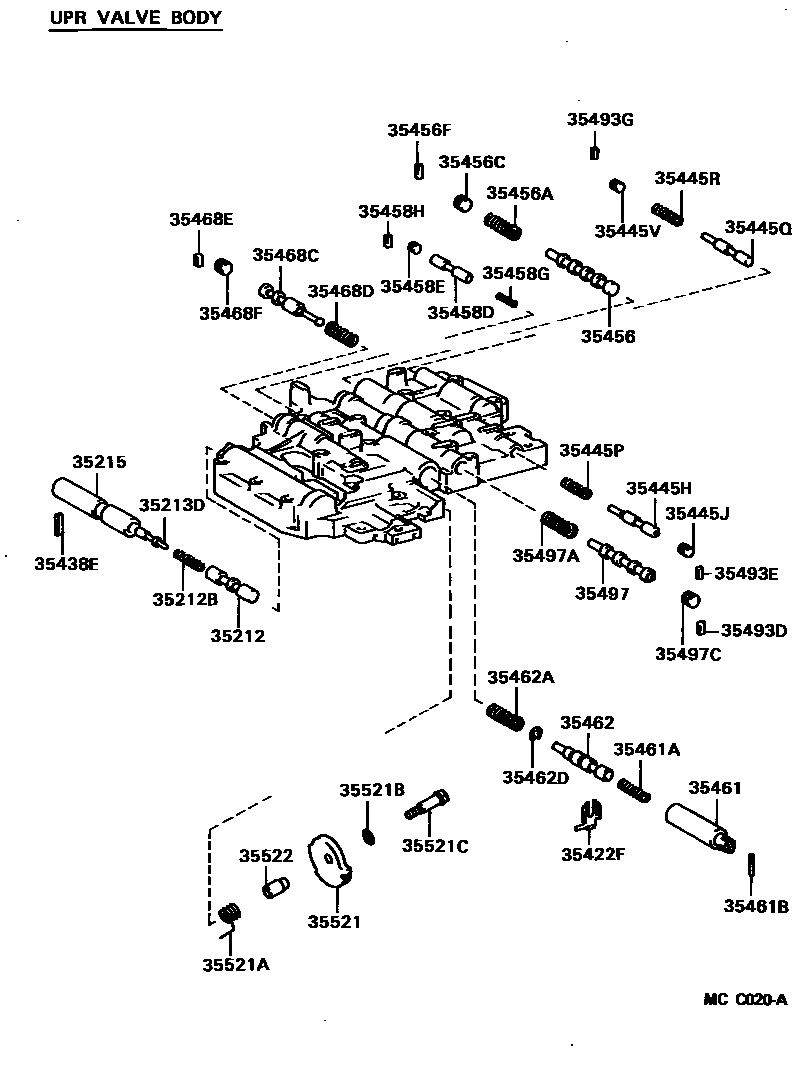

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCC020A
阀体和滤油网(ATM) — MCC020A (198608 – 999999)

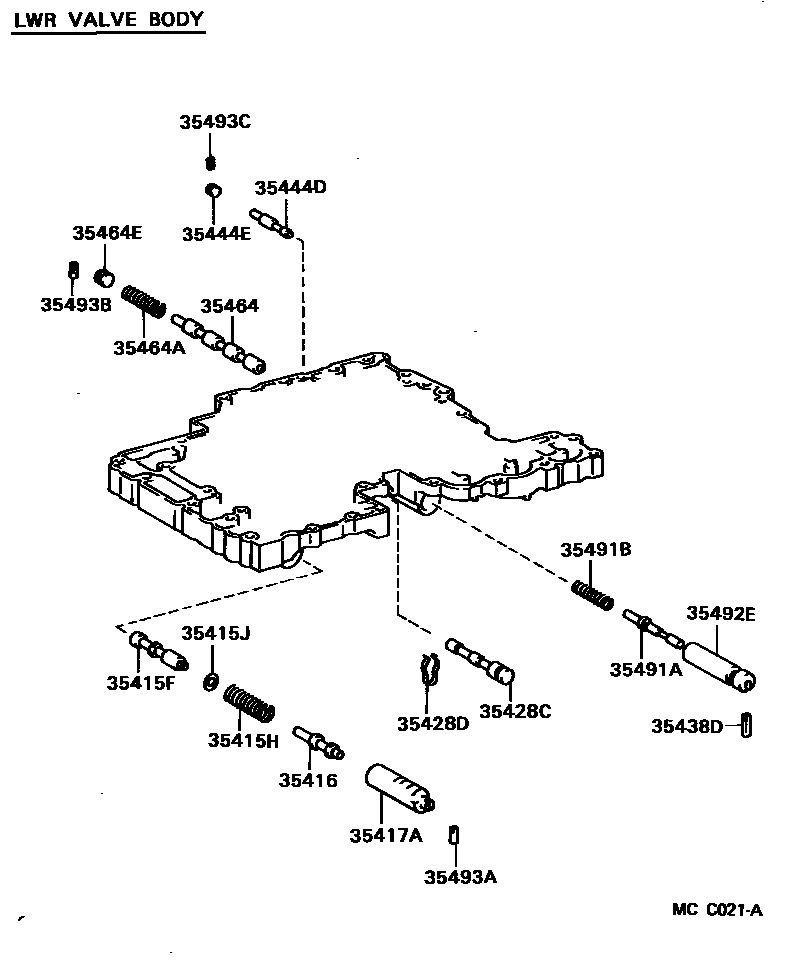

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCC021A
阀体和滤油网(ATM) — MCC021A (198608 – 999999)

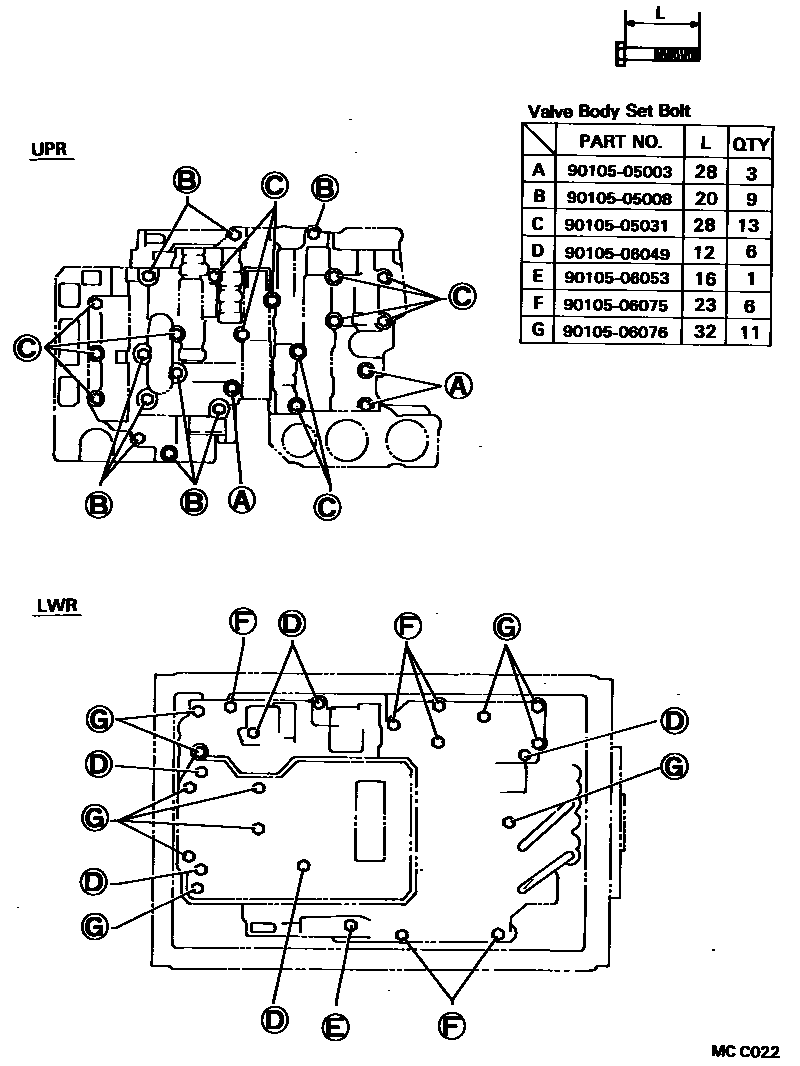

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCC022
阀体和滤油网(ATM) — MCC022 (198608 – 999999)

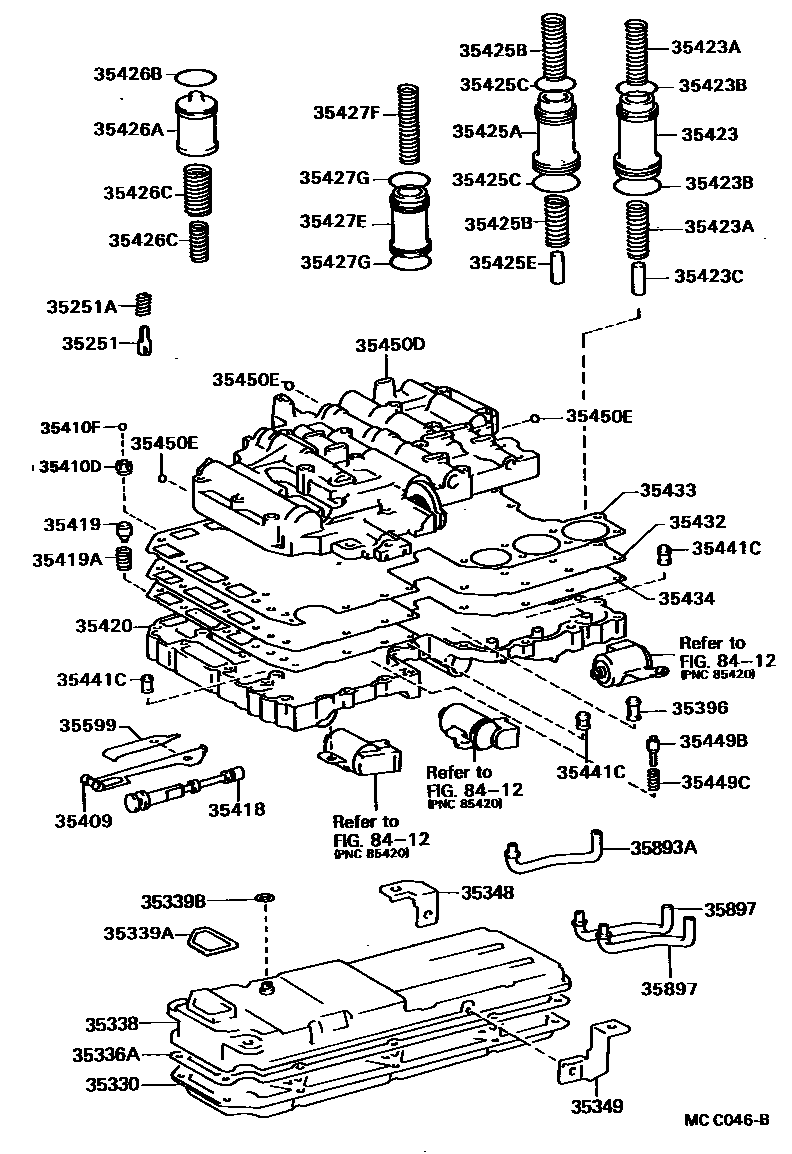

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCC046B
阀体和滤油网(ATM) — MCC046B (198608 – 999999)

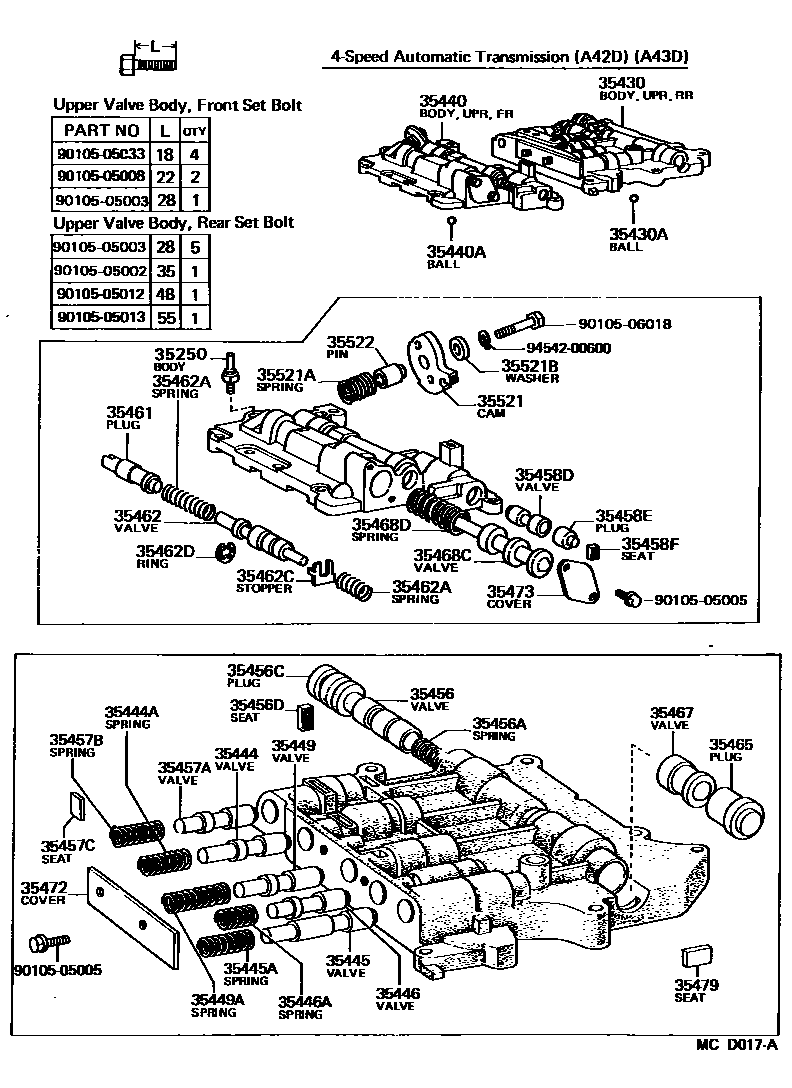

Toyota HILUX 阀体和滤油网(ATM) EPC diagram — MCD017A
阀体和滤油网(ATM) — MCD017A (198308 – 999999)

PNC and OE references

PNCPart nameOE numbers
35212lock relay valve35212-12010
35212BCompression spring (for locking relay valve)90501-06037
35213DLock relay valve plunger35213-30020
35215Locking relay valve sleeve35215-30020
35250Ball check valve body assembly35250-30010
35251Ball check valve body35251-30020
35251ACompression spring (for ball check valve body)90501-03005
35303Oil filter sub-assembly35303-30050
35330Valve body oil filter assembly35303-35010
35336AOil filter separator gasket35336-35010
35338Oil filter septum35338-35010
35339Oil filter gasket35339-30050
35339ANo. 1 oil filter gasket35339-30070
35339BNo. 2 oil filter gasket90430-10010
35348No. 1 oil filter bracket35348-35010
35349No. 2 oil filter bracket35349-35010
35396Throttle valve oil filter35396-30010
35409Manual lock spring sub-assembly35409-30010 · 35409-30020
35410DOne-way valve90917-10073
35410FBall (for one-way valve)90360-06004
35415pressure regulator valve35415-22020
35415ACompression spring (for pressure regulator valve)90501-16682
35415DGasket (for pressure regulator valve)90564-12004
35415FMain regulator valve35415-30030
35415HCompression spring (for main regulator valve)90501-16077
35415JGasket (for main regulator valve)90201-08021
35416No. 1 main regulator valve plunger35416-22010 · 35416-30030 · 35416-30040
35417pressure regulator valve sleeve35417-22020 · 35417-30050
35417AMain regulator valve sleeve35417-30060
35418Manual valve35418-30050 · 35418-30070
35419No. 1 one-way valve35419-12030 · 35419-22010
35419ACompression spring (for one-way valve)90501-11039 · 90501-13003
35420Lower valve body assembly35420-26020 · 35420-26030 · 35420-26031 · 35420-30111 · 35420-35031
35420ABall (for pressure reducing valve)90360-13024
35420BSpring (for pressure reducing valve)90501-18677
35420CSeat (for pressure reducing valve)35427-22011
35420DBall (for lower valve body)35495-22010 · 35495-22020 · 35496-22010 · 35496-22030
35420ESpring (for lower valve body)90501-04727
35421No. 1 accumulator piston35421-22010 · 35421-30020
35421ACompression spring (for accumulator piston No. 1)90501-26776 · 90501-28002
35421DRing (for accumulator piston No. 1)90301-29187
35421ERing (for accumulator piston No. 1)90301-23194
35421FNo. 2 accumulator piston35441-30010
35421GCompression spring (for accumulator piston No. 2)90501-25002
35421HRing (for accumulator piston No. 2)90301-26190
35421JRing (for accumulator piston No. 2)90301-18186
35421PNo. 3 accumulator piston35421-22030
35421QCompression spring (for No. 3 accumulator piston)90501-20016
35421RRing (for No. 3 accumulator piston)90301-26190
35421SRing (for No. 3 accumulator piston)90301-22185
35422FValve damping stop35422-30010
35423B-2 Accumulator Piston35423-30020
35423ACompression spring (for B-2 accumulator piston)90501-26054 · 90501-32017
35423BO-ring (for B-2 accumulator piston)90301-23194 · 90301-31002
35423CDirect sales (for B-2 accumulator piston)90250-12004
35425Pressure regulator valve sleeve seat35425-14010 · 35425-22010
35425AC-2 Accumulator Piston35425-30010
35425BCompression spring (for C-2 accumulator piston)90501-22010 · 90501-32018
35425CO-ring (for C-2 accumulator piston)90301-25003 · 90301-31002
35425EDirect sales (for C-2 accumulator piston)90250-14002
35426AC-0 Accumulator Piston35426-30010
35426BO-ring (for C-0 accumulator piston)90301-24001
35426CCompression spring (for C-0 accumulator piston)90501-23062
35427EB-0 accumulator piston35427-30030
35427FCompression spring (for B-0 accumulator piston)90501-22011
35427GO-ring (for B-0 accumulator piston)90301-20002 · 90301-26002
35428Cpressure relief plug35428-30010
35428DClip (for pressure relief plug)90468-05068
35430Rear upper valve body assembly35430-26020 · 35430-26040
35430ABall (for rear upper valve body)35495-22010 · 35495-22020 · 90360-06023
35432No. 1 valve body plate35432-22071 · 35432-35030
35433No. 1 valve body gasket35433-30051 · 35433-30052 · 35433-30061 · 35433-30062 · 35433-30063
35434No. 2 valve body gasket35434-30051 · 35434-30052 · 35434-30073 · 35434-30074 · 35434-30075
35435No. 3 valve body plate gasket35435-30030
35436ANo. 4 valve body plate gasket35436-30040
354373rd-4th gear shift valve separation plate35437-30020
35438DAccumulator control valve spring seat35438-22020
35438ELock relay valve spring seat35438-22020
35440Front upper valve body assembly35440-30060 · 35440-30061 · 35440-30080 · 35440-30081
35440ABall (for front upper valve body)35495-22010 · 35495-22020
35441CSolenoid valve oil filter35441-30020 · 35441-30030
35444intermediate regulator valve35444-22010
35444ACompression spring (for intermediate regulator valve)90501-09686
35444Drelease control valve35444-30010
35444EPlunger (for releasing control valve)90339-04003
35445Low speed regulator valve35445-22010
35445ACompression spring (for low speed regulator valve)90501-08725
35445HSecond gear slide regulator valve35445-30011
35445JPlunger (for second gear slide regulator valve)90339-04002
35445PCompression spring (for second gear coast regulator valve)90501-11026
35445QLow gear coast regulator valve35445-30011
35445RCompression spring (for low range coast regulator valve)90501-08088
35445VPlunger (for low range coast regulator valve)90339-04002
35446governor regulator valve35446-20010 · 35446-22010
35446ACompression spring (for governor regulator valve)90501-07688
35449sequence valve35447-22010
35449ACompression spring (for sequence valve)90501-12726
35449BPressure reducing valve35449-32010
35449CCompression spring (for pressure reducing valve)90501-09032
35450DUpper valve body assembly35450-35030
35450EBall (for upper valve body)35496-22010 · 35496-22030 · 90360-06023 · 90360-07001
35454Low gear coast shift valve35454-30010
354551-2 gear low gear shift valve plunger35455-22010
354562nd-3rd gear shift valve35456-22010 · 35456-30060
35456ACompression spring (for 2-3 gear shift valve)90501-08724 · 90501-09053
35456CPlunger (for 2-3 gear shift valve)35452-22010 · 90339-05014
35456DSeat (for 2-3 gear shift valve)35493-22020
35456FStraight key (for 2-3 gear shift valve)90282-03003
35457Alock regulator valve35457-22010
35457BCompression spring (for locking regulator valve)90501-09025 · 90501-09739
35457CSeat (for locking regulator valve)35438-22020
35458Dreverse valve35458-22010 · 35458-30030
35458EPlunger (for reverse valve)35459-22010 · 90339-04002
35458FSeat (for reverse valve)35493-22010
35458GCompression spring (for reverse valve)90501-06026
35458HStraight key (for reverse valve)90282-03003
35461Downshift plug35408-30010 · 35408-30040
35461ACompression spring (for downshift plug)90501-10119
35461BDirect sales (for downshift plug)90250-03045
35462throttle valve35462-22011 · 35462-30020
35462ACompression spring (for throttle valve)90501-07051 · 90501-07067 · 90501-07680 · 90501-12011 · 90501-12045
35462CValve damping stop35422-22010
35462DE-ring (for throttle valve)90523-06023
35463A1-2 gear lower shift valve35463-22010
354641-2 gear shift valve35464-12030
35464ACompression spring (for 1-2 gear shift valve)90501-06684 · 90501-09053
35464C1-2 gear upper shift valve35464-22020
35464EPlunger (for 1-2 gear shift valve)90339-05014
35465Intermediate shift valve plunger35465-22010
35467Intermediate shift valve35467-22010
35468CSecondary regulator valve35468-12020 · 35468-22010
35468DCompression spring (for secondary regulator valve)90501-15007 · 90501-19001
35468EStraight key (for secondary regulator valve)90282-03003
35468FPlunger (for secondary regulator valve)90339-05014
35471No. 1 valve body cover35471-22010
35472No. 2 valve body cover35472-22010
35473Transmission valve body cover35473-22010
35474No. 4 valve body cover35474-22010
35475No. 5 valve body cover35475-30020
35476Third gear slide shift valve35476-30010
35476AStraight screw plug (for third-speed coaster shift valve)90334-12001
35476BLocating pin (for third-speed coaster shift valve)90250-02012
35477DCheck ball (for overdrive clutch bleeder valve)35495-22010 · 35495-22020
35479Intermediate shift valve seat35479-22010
35487BNo. 4 one-way ball35487-30010
35487CCompression spring (for one-way balls)90504-05006
35491Reverse brake plug35491-22010
35491ANo. 1 accumulator control valve35491-35010 · 35491-35020
35491BCompression spring (for No. 1 accumulator control valve)90501-08038 · 90501-10118
35492AManual downshift timing valve35492-30010
35492BPlunger (for manual downshift timing valve)35494-30010
35492CValve seat (for manual downshift timing valve)35493-30040
35492EAccumulator control valve sleeve35492-35010 · 35492-35020
35493Shift valve spring seat35493-22010
35493AMain regulator valve plunger seat35493-30020
35493B1-2 gear shift valve plunger seat35493-30090
35493CRelease control valve plunger seat35493-30080
35493D3rd-4th gear shift valve plunger seat35493-30090
35493ESecond gear slide regulator valve plunger seat35493-30080
35493GLow gear coast regulator valve plunger seat35493-30090
354973rd-4th gear shift valve35497-30020 · 35497-30040
35497ACompression spring (for 3-4 gear shift valve)90501-09053 · 90501-10060 · 90501-11005 · 90501-11010
35497CPlunger (for 3-4 gear shift valve)90334-13001 · 90339-05014
35497DOne-way ball (for 3-4 gear shift valve)35495-22010 · 35495-22020
35497ENeedle roller (for 3-4 gear shift valve)90361-02051
354983rd-4th gear slide shift valve35498-30010
354993rd-4th gear shift valve plunger35499-30030
35499ADirect sales (for 3-4 gear shift valve)90250-02012
35521throttle cam35521-20010 · 35521-22030 · 35521-35010
35521ASpring (for throttle cam return)90508-11007 · 90508-12331
35521BGasket (for throttle cam assembly)90201-06472
35521CBolt (for throttle cam assembly)90105-06018
35522Throttle valve cam pin35522-22010
35599Manual locking spring cover35599-30010 · 35599-30020
35892overdrive brake pipe35892-30020
35893AThrottle valve pressure oil pipe35893-35010
35895Front clutch oil supply pipe35895-30021
35897First and reverse brake pipes35897-35010
