Toyota HILUX 离合器总泵 — Figure 3103

Toyota HILUX EPC diagram 3103, 离合器总泵, with 2 images and 13 PNC and OE references.

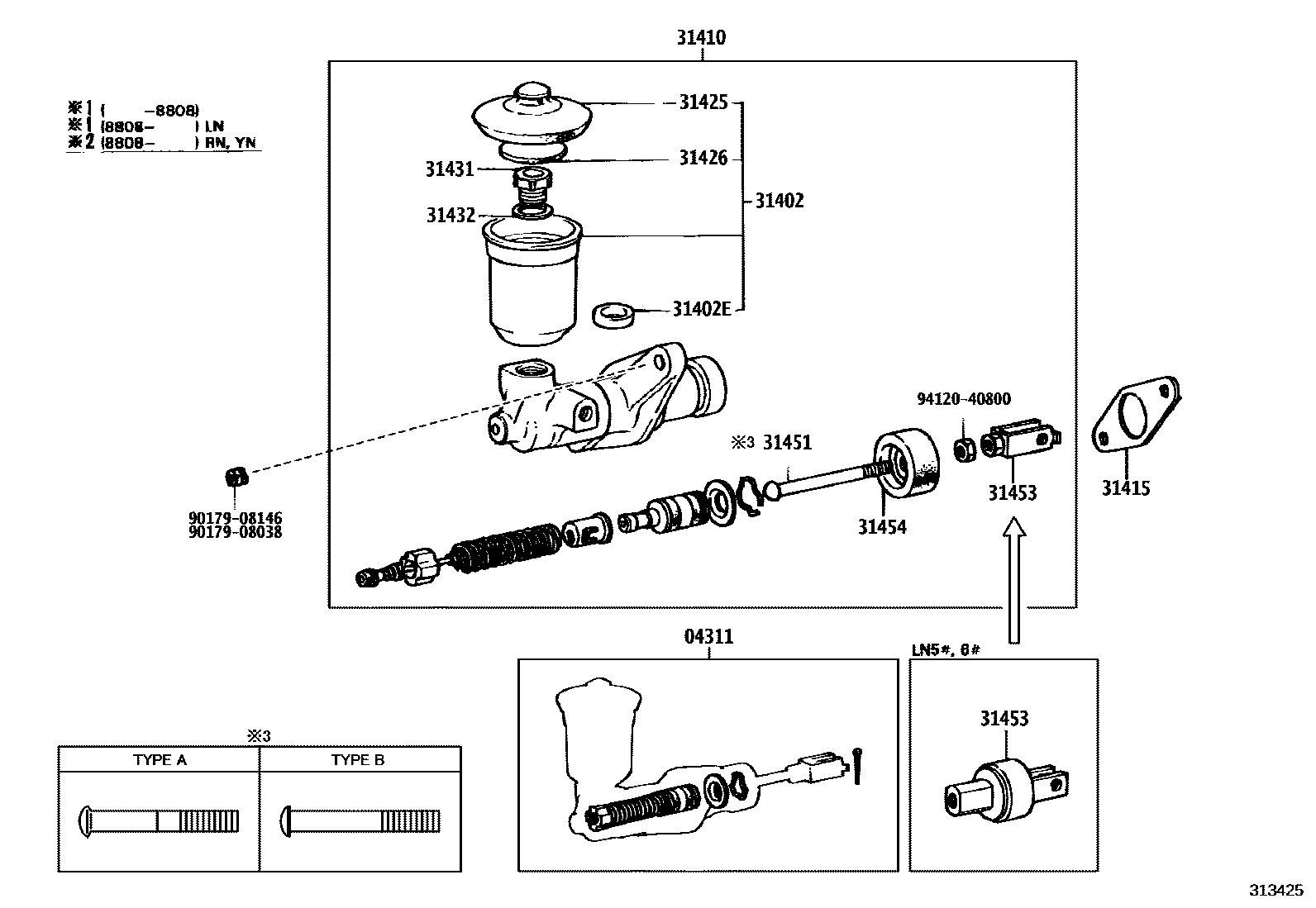

Toyota HILUX 离合器总泵 EPC diagram — 313425
离合器总泵 — 313425 (198308 – 999999)

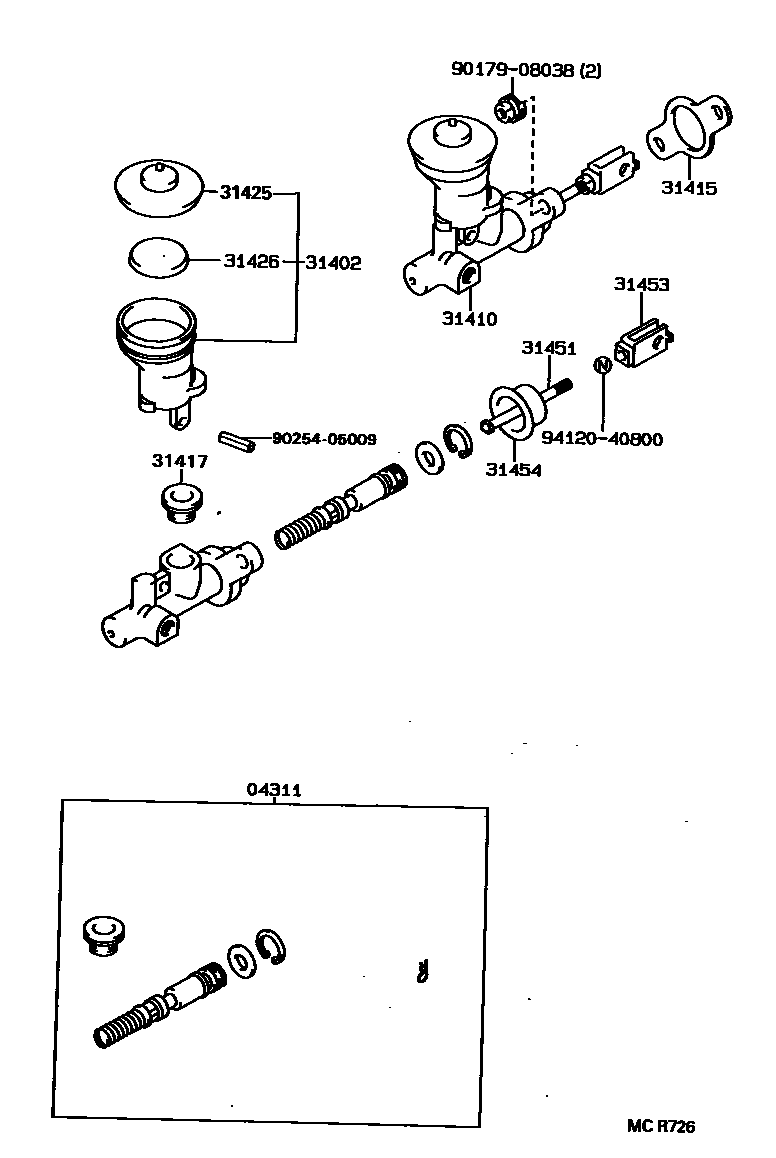

Toyota HILUX 离合器总泵 EPC diagram — MCR726
离合器总泵 — MCR726 (199407 – 999999)

PNC and OE references

PNCPart nameOE numbers
04311Clutch master cylinder assembly04311-12080 · 04311-14011 · 04311-14030 · 04311-14031 · 04311-14032 · 04311-22050 · 04311-30080 · 04311-60080
31402Clutch master cylinder fluid reservoir sub-assembly31402-20010 · 31402-30030 · 31402-35010 · 31402-35030
31402ERing (for clutch master cylinder reservoir)90562-18151
31410Clutch master cylinder assembly31410-22140 · 31410-24012 · 31410-35130 · 31410-35131 · 31410-35132 · 31410-35140 · 31410-35141 · 31410-35142 · 31410-35180 · 31410-35181 · 31410-35240 · 31410-35241 · 31410-35281
31415Clutch master cylinder gasket31415-10010 · 31415-30030
31417Clutch reservoir retaining ring31417-35010
31425Clutch master cylinder reservoir tank filler cap31440-35010 · 47230-20040
31426Clutch master cylinder reservoir float31426-30011
31431Clutch master cylinder reservoir fixing bolt31427-35010 · 47231-30010
31432Clutch reservoir retaining bolt washer47232-30010
31451Clutch master cylinder push rod31451-20050 · 31451-22060 · 31451-22070 · 31451-30060 · 31451-35070
31453Clutch master cylinder push rod U-shaped clamp31404-28011 · 31404-28012 · 31404-30041 · 31404-30050 · 31404-30051 · 31453-22010 · 31453-35010
31454Clutch master cylinder dust boot31454-14010 · 31454-16010 · 31454-24010
