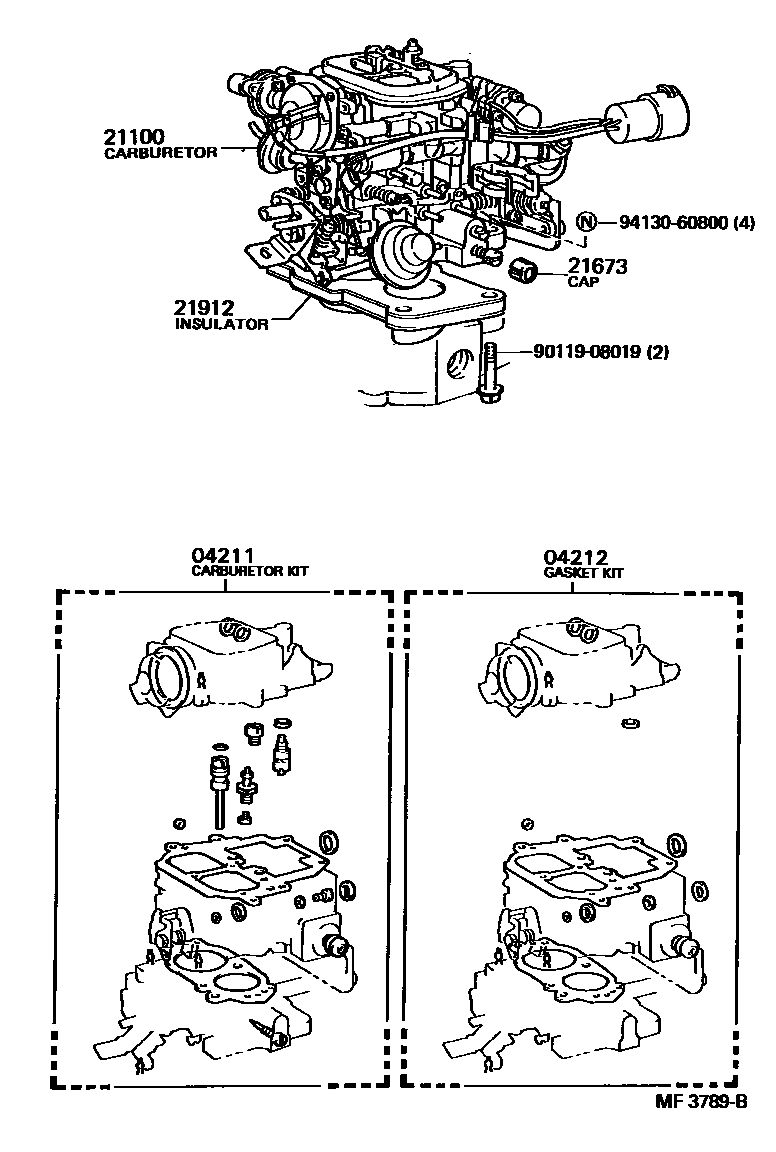

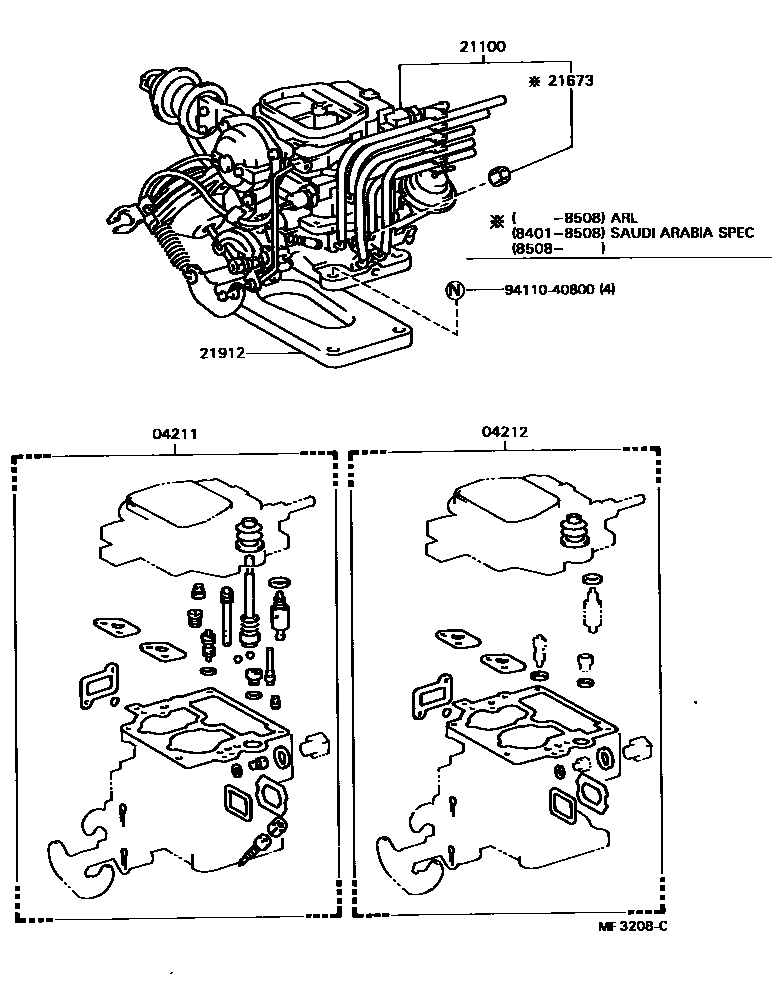

Toyota HILUX carburetor assembly — Figure 2102
Toyota HILUX EPC diagram 2102, carburetor assembly, with 2 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04211 | carburetor components | 04211-35410 · 04211-35590 · 04211-71020 · 04211-71030 · 04211-71040 · 04211-71090 · 04211-71091 · 04211-72130 · 04211-72200 · 04211-72250 · 04211-72251 · 04211-72390 · 04211-73090 · 04211-73100 · 04211-73110 · 04211-73130 · 04211-73131 · 04211-73140 · 04211-73141 · 04211-73150 · 04211-73200 · 04211-73240 · 04211-73241 · 04211-73242 · 04211-73250 · 04211-73300 |
| 04212 | carburetor gasket assembly | 04212-35590 · 04212-37060 · 04212-71030 · 04212-71040 · 04212-71041 · 04212-72030 · 04212-73020 · 04212-73030 · 04212-73031 · 04212-73040 · 04212-73041 · 04212-73070 · 04212-73071 · 04212-73110 |
| 21100 | carburetor assembly | 21100-35420 · 21100-35590 · 21100-71030 · 21100-71040 · 21100-71050 · 21100-71060 · 21100-71070 · 21100-71080 · 21100-71081 · 21100-71090 · 21100-71140 · 21100-72210 · 21100-72280 · 21100-72330 · 21100-72331 · 21100-72390 · 21100-73140 · 21100-73150 · 21100-73200 · 21100-73210 · 21100-73220 · 21100-73270 · 21100-73290 · 21100-73350 · 21100-73351 · 21100-73352 · 21100-73360 · 21100-73400 |
| 21673 | Idle speed limit cap | 21673-13280 · 21673-71030 |
| 21912 | Carburetor insulation pad | 21912-35040 · 21912-37030 · 21912-71020 · 21912-71021 · 21912-73010 · 21912-73020 |
