Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 6 images and 8 PNC and OE references.

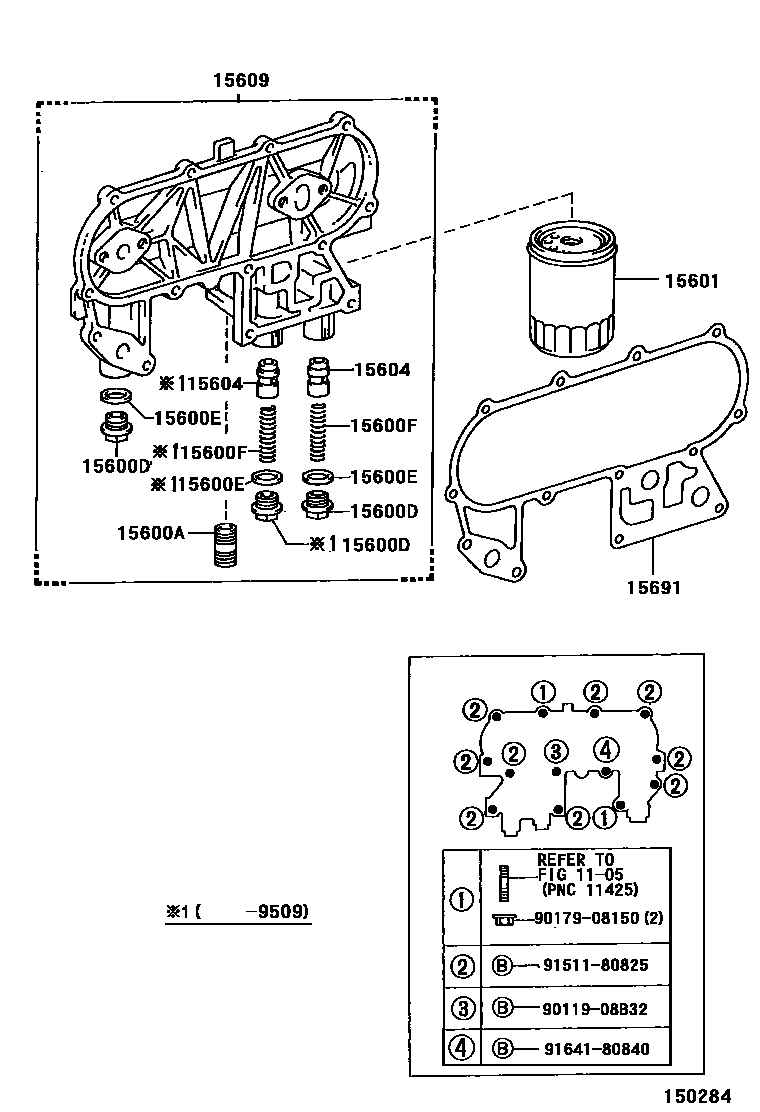

Toyota HILUX Oil Filter EPC diagram — 150284
Oil Filter — 150284 (199508 – 999999)

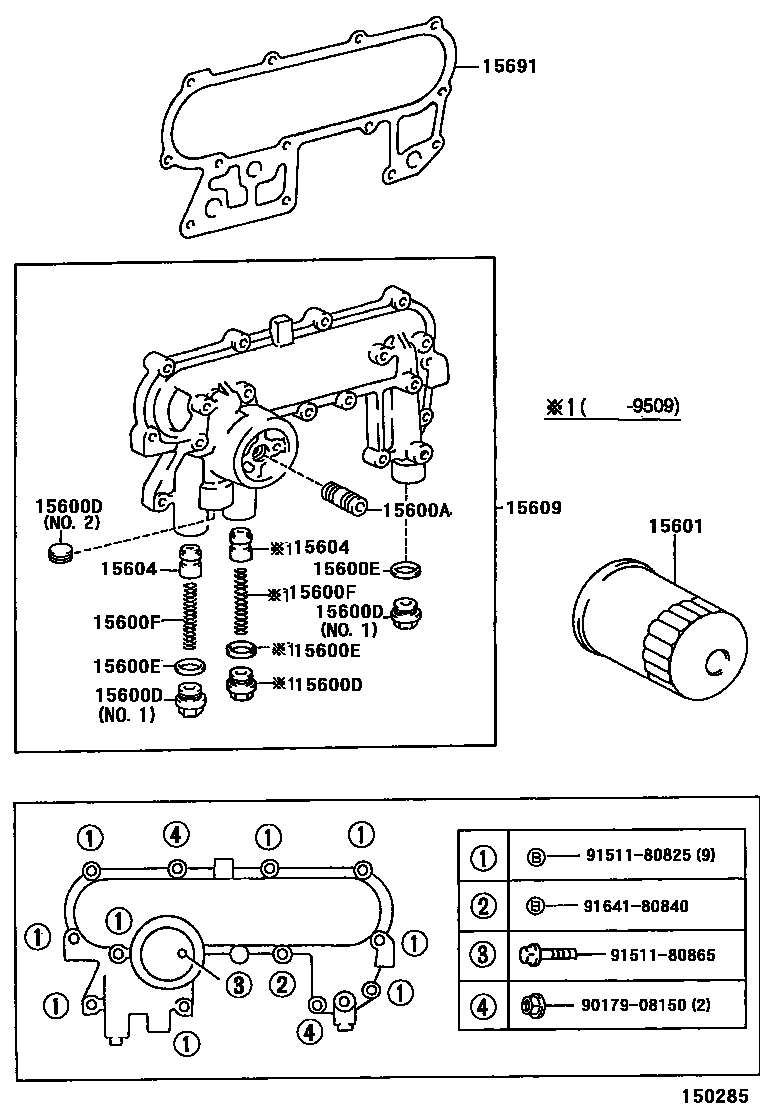

Toyota HILUX Oil Filter EPC diagram — 150285
Oil Filter — 150285 (199508 – 999999)
Toyota HILUX Oil Filter EPC diagram — MA6093A
Oil Filter — MA6093A (198601 – 198903)

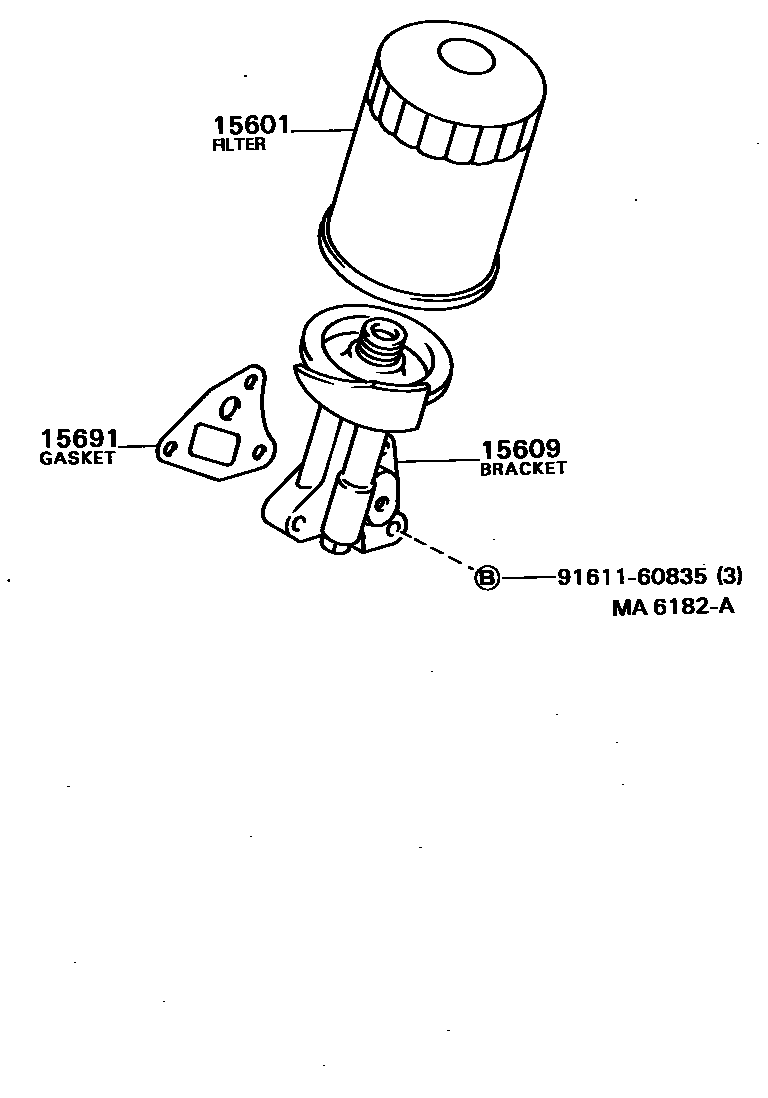

Toyota HILUX Oil Filter EPC diagram — MA6182A
Oil Filter — MA6182A (198308 – 999999)

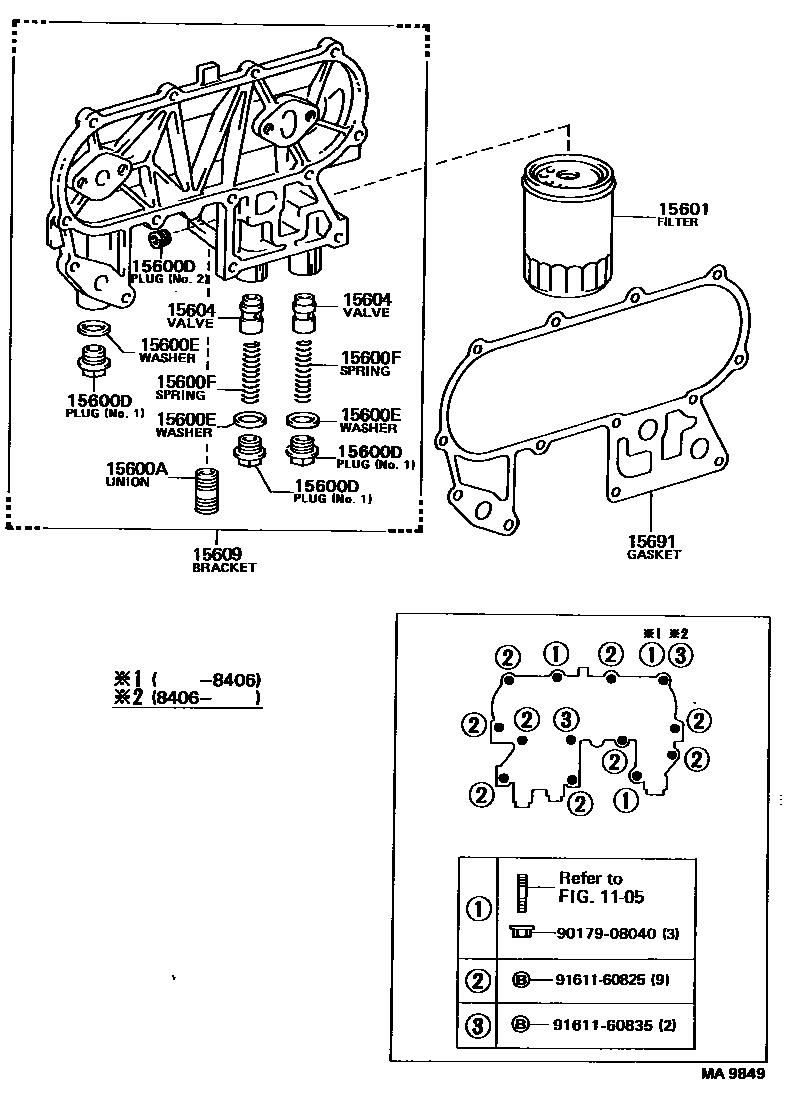

Toyota HILUX Oil Filter EPC diagram — MA9849
Oil Filter — MA9849 (198308 – 199508)

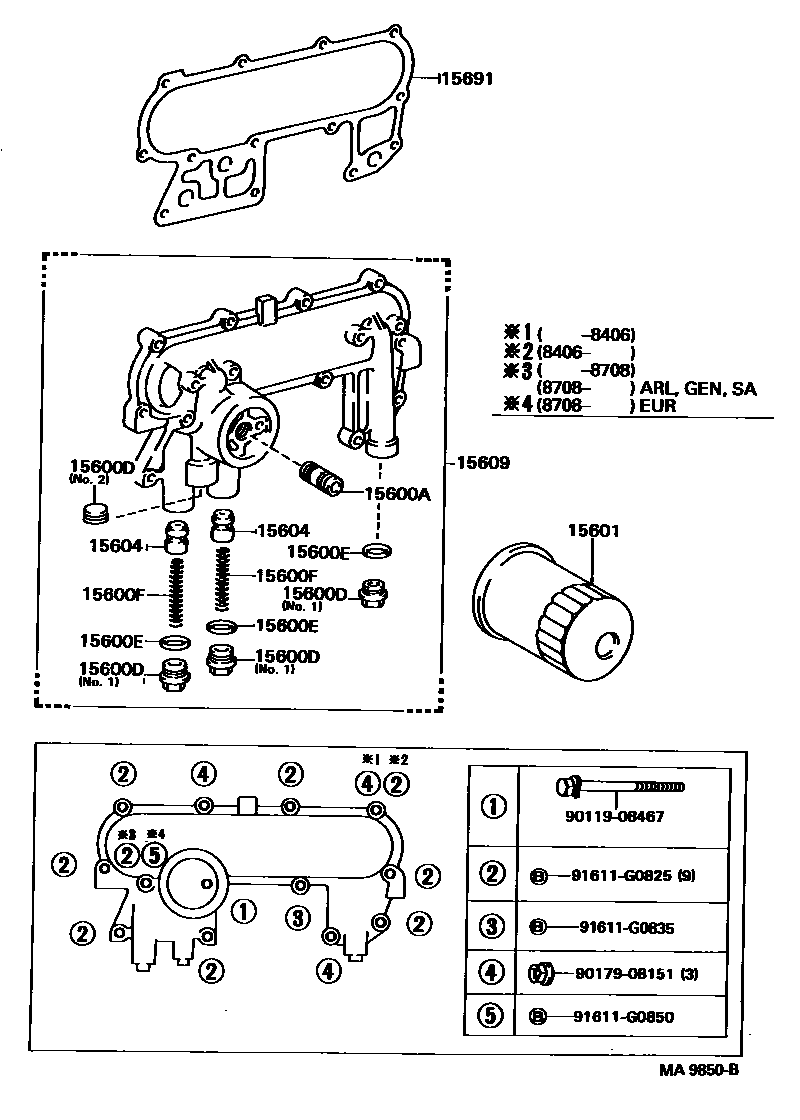

Toyota HILUX Oil Filter EPC diagram — MA9850B
Oil Filter — MA9850B (198308 – 199508)

PNC and OE references

PNCPart nameOE numbers
15600AConnector (for oil filter)15116-54010 · 15116-54020 · 90404-19011 · 90404-20173
15600DScrew plug (for oil filter)90072-34402 · 90341-18015 · 90344-54003 · 90344-54004
15600EGasket (for oil filter)90430-18001 · 90430-18011 · 90430-18021 · 90430-18029
15600FCompression spring (for oil filter)90501-16026
15601Oil filter sub-assembly15600-41010 · 15601-33021 · 15601-44011 · 90915-03002 · 90915-03006
15604Oil safety valve sub-assembly15131-54010
15609Oil filter bracket sub-assembly15609-54011 · 15609-54012 · 15609-54013 · 15609-54014 · 15609-54040 · 15609-54041 · 15609-54042 · 15609-54043 · 15609-54070 · 15609-54071 · 15609-54080 · 15609-54081 · 15609-71010 · 15609-71011
15691oil filter gasket15691-54012 · 15691-71010 · 15691-71011 · 15692-54020 · 15692-54030 · 15692-54050
