Toyota HILUX Standard Tools — Figure 0901

Toyota HILUX EPC diagram 0901, Standard Tools, with 2 images and 16 PNC and OE references.

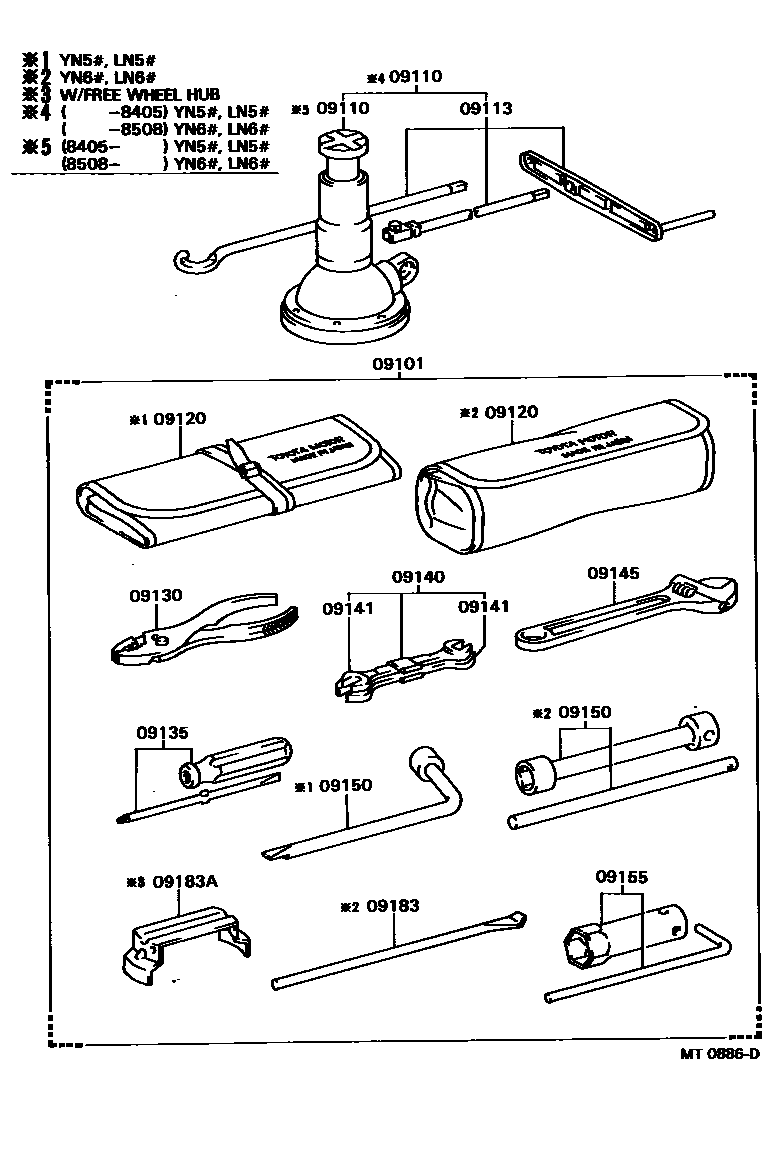

Toyota HILUX Standard Tools EPC diagram — MT0886D
Standard Tools — MT0886D (198308 – 198508)

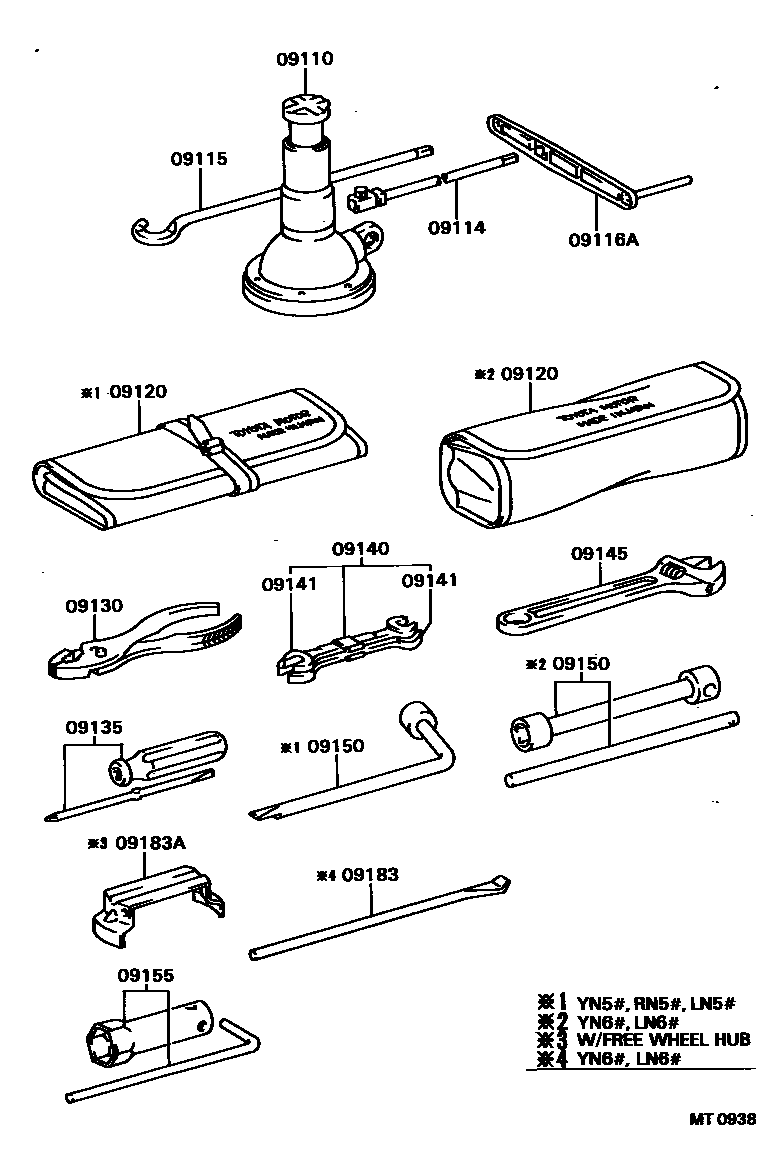

Toyota HILUX Standard Tools EPC diagram — MT0938
Standard Tools — MT0938 (198508 – 999999)

PNC and OE references

PNCPart nameOE numbers
09101Standard kit without jack09101-26190 · 09101-26192 · 09101-35260 · 09101-35261 · 09101-35262 · 09101-35263 · 09101-35300 · 09101-35330
09110Jack Assembly09110-35091 · 09110-35121 · 09110-35150 · 09110-35160 · 09110-89101 · 09111-35071 · 09111-35110 · 09111-89101
09113Jack Handle09113-35070 · 09113-35110
09114Jack Handle Extension Sub-Assembly09114-28010 · 09114-35020 · 09114-35030 · 09114-35031 · 09114-60050
09115Jack Handle Rod Sub-Assembly09115-35030 · 09115-35040 · 09115-35060 · 09115-35080 · 09115-35090
09116AJack Handle Rod09116-35030 · 09116-35031 · 09116-35041
09120Tool Bag09120-26021 · 09120-35060 · 09120-36020
09130Pliers99913-11500
09135Screwdriver99915-10700
09140Wrench assembly09140-27010
09141Wrench99914-11012 · 99914-11417
09145adjustable wrench99911-10200 · 99911-11200
09150Wheel Nut Wrench Case09150-35020 · 09150-40010 · 09150-60010 · 09150-60020
09155Spark Plug Wrench09155-26010 · 09155-41010
09183Wheel Cap Remover09183-00030
09183AWheel cover removal and assembly tools09183-35010 · 09183-60010
