Toyota HILUX 暖风和空调系统 - 组件 — Figure 8711

Toyota HILUX EPC diagram 8711, 暖风和空调系统 - 组件, with 2 images and 2 PNC and OE references.

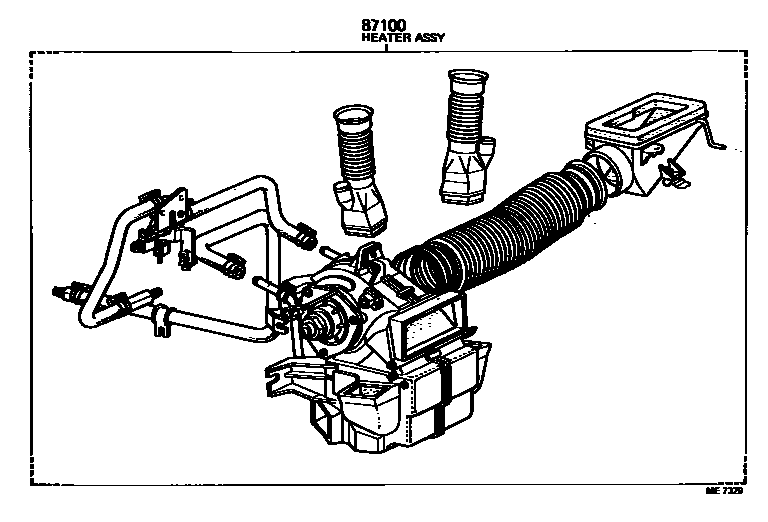

Toyota HILUX 暖风和空调系统 - 组件 EPC diagram — ME7329
暖风和空调系统 - 组件 — ME7329 (197808 – 198307)

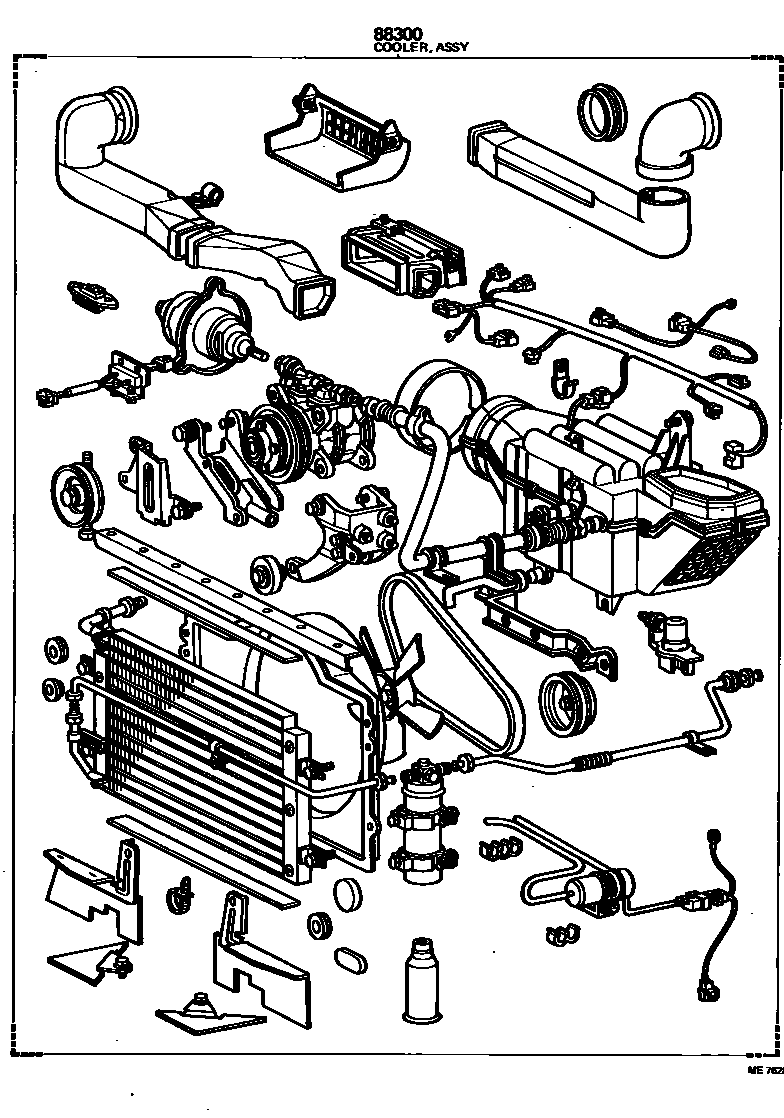

Toyota HILUX 暖风和空调系统 - 组件 EPC diagram — ME7628
暖风和空调系统 - 组件 — ME7628 (197808 – 999999)

PNC and OE references

PNCPart nameOE numbers
87100Heater and accessories assembly87100-89141 · 87100-89146
88300Air conditioning and accessories assembly88300-89120 · 88300-89121 · 88300-89123 · 88300-89124 · 88300-89125 · 88300-89126 · 88300-89127 · 88300-89128 · 88300-89130 · 88300-89131 · 88300-89140 · 88300-89141 · 88300-89142 · 88300-89143 · 88300-89144 · 88300-89145 · 88300-89146 · 88300-89149 · 88300-89150 · 88300-89152 · 88300-89153 · 88300-89154 · 88300-89155 · 88300-89156 · 88300-89157 · 88300-89158 · 88300-89159 · 88300-89160 · 88300-95112 · 88300-95114 · 88300-95115 · 88300-95120 · 88300-95121 · 88300-95122 · 88300-95126 · 88300-95127 · 88300-95130 · 88300-95134 · 88300-95135 · 88300-95136 · 88300-95137
