Toyota HILUX 仪表 — Figure 8301

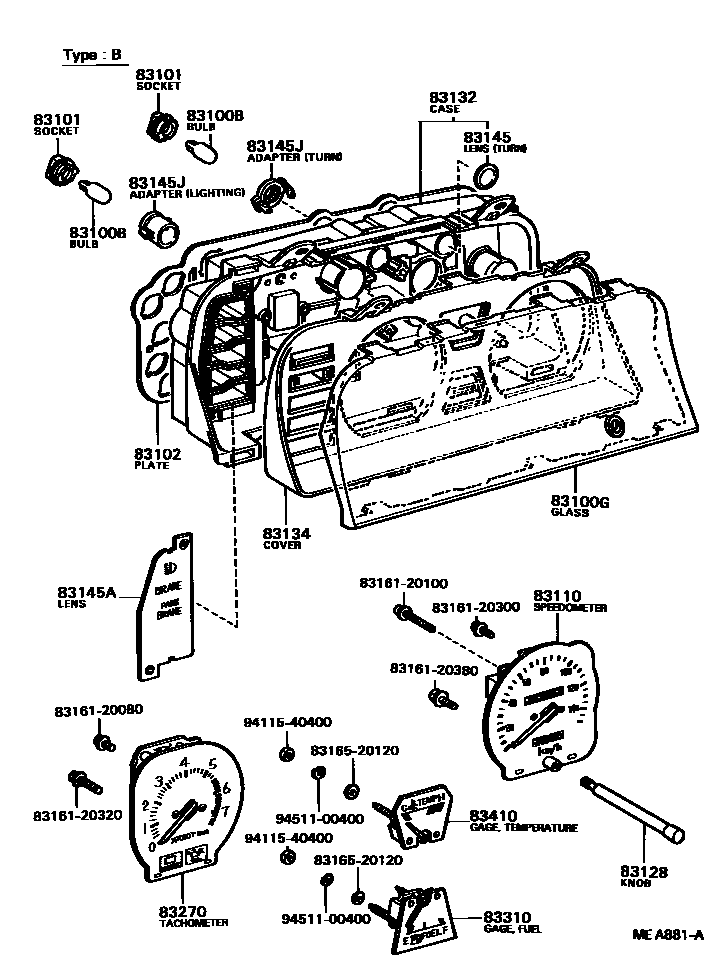

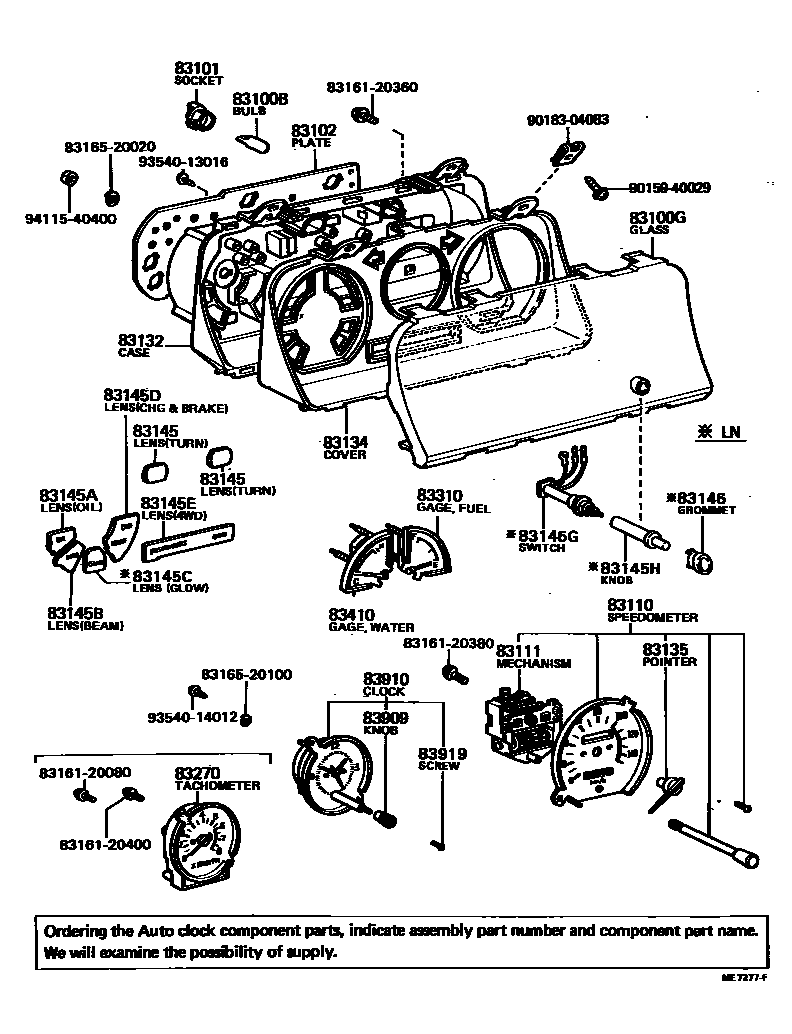

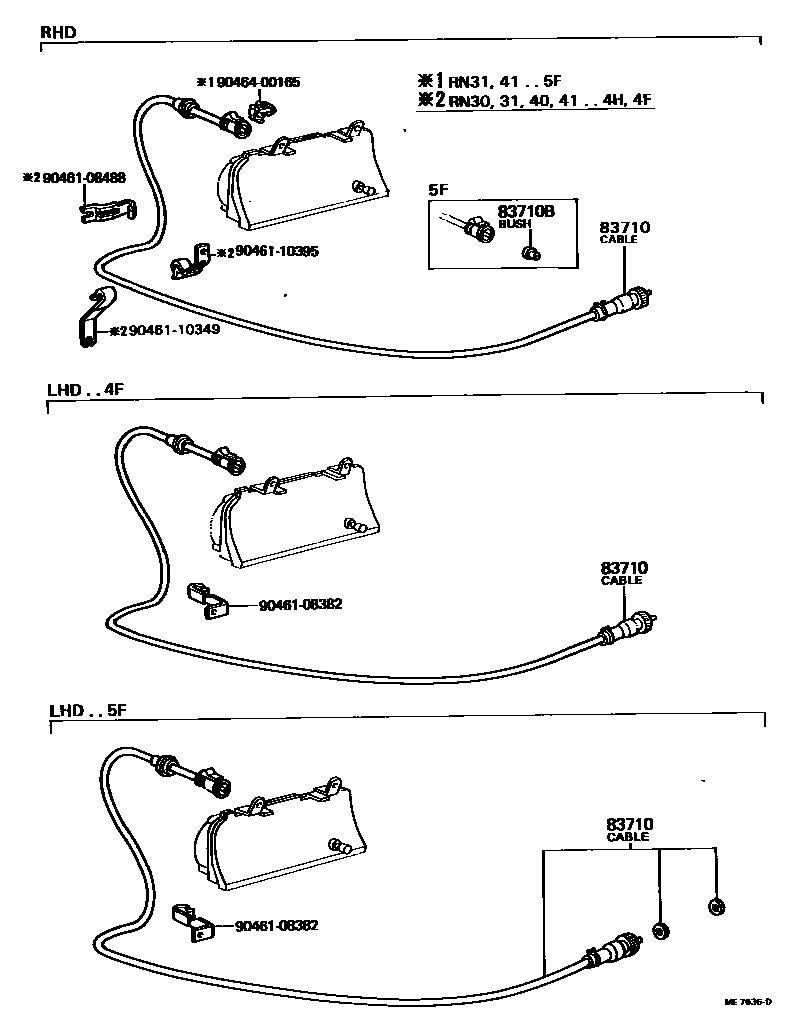

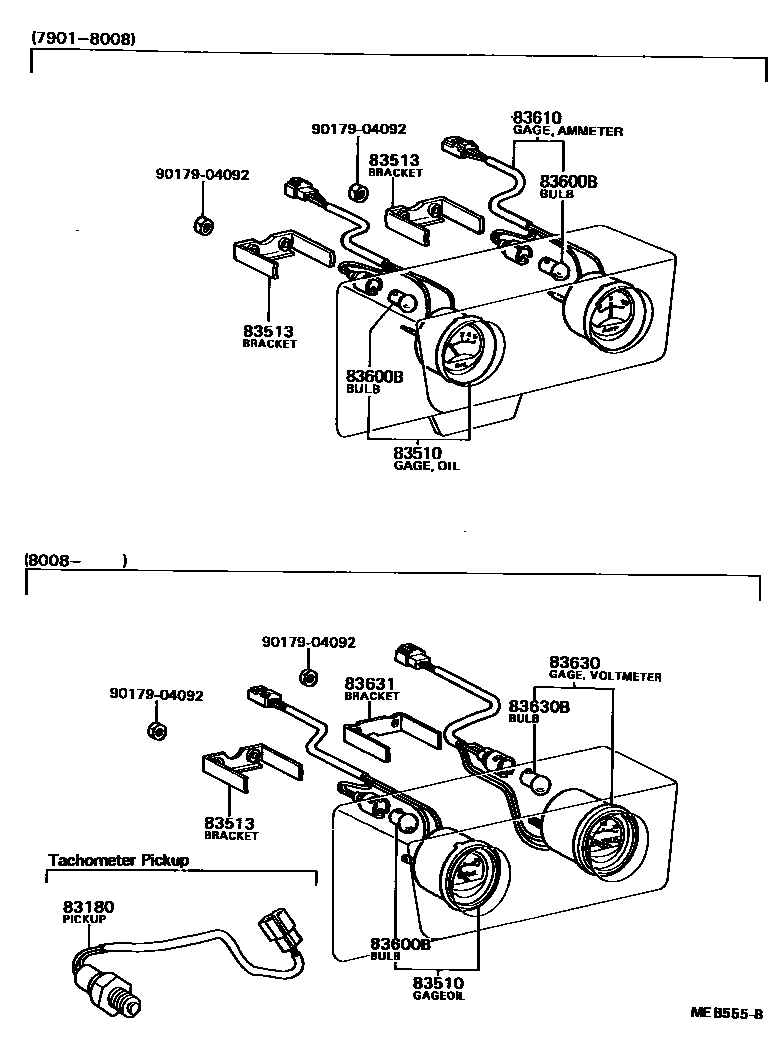

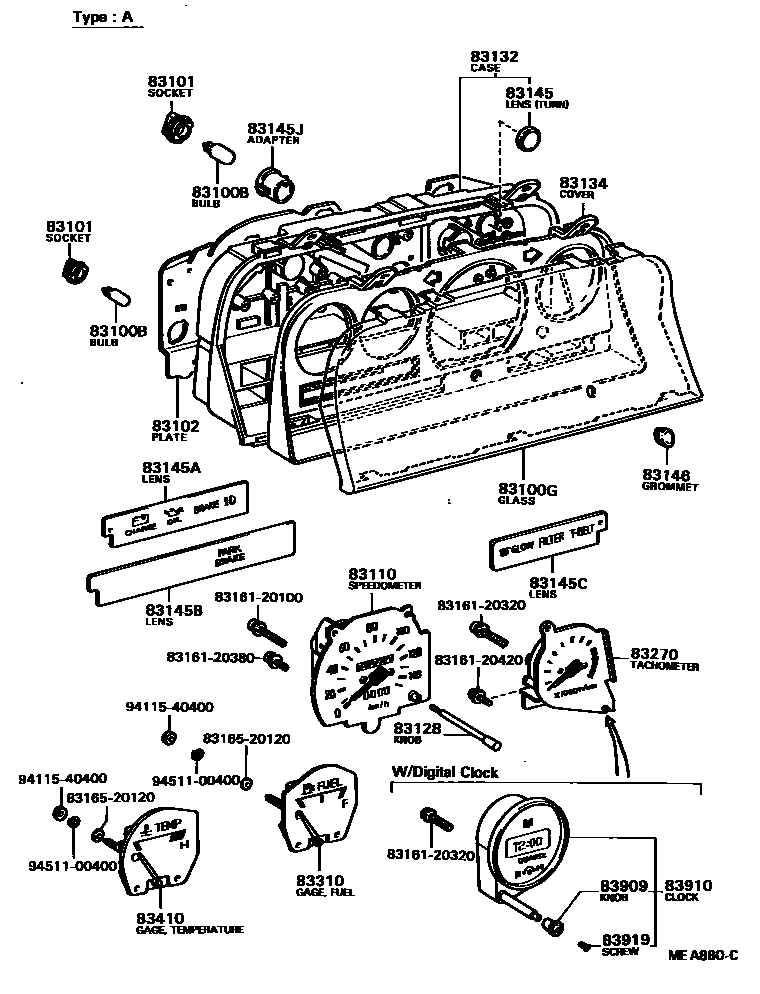

Toyota HILUX EPC diagram 8301, 仪表, with 5 images and 36 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83100G | Instrument cluster glass | 83138-89132 · 83138-89134 · 83138-89152 · 83138-89153 · 83138-89251 · 83138-89253 · 83138-89255 · 83138-89256 · 83138-89257 · 83138-89274 · 83138-95F08 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-14040 · 83101-20040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83102-89130 · 83102-89168 · 83247-89130 · 83247-89132 · 83247-89211 · 83247-89213 · 83247-89214 · 83247-89216 · 83247-89217 · 83247-89218 · 83247-89219 · 83247-89222 |
| 83110 | Speedometer assembly | 83110-89132 · 83110-89135 · 83110-89140 · 83110-89152 · 83110-89154 · 83110-89177 · 83110-89178 · 83110-89179 · 83110-89181 · 83110-89182 · 83110-89185 · 83110-89186 · 83110-89187 · 83110-89191 · 83110-89226 · 83110-89227 · 83110-95112 |
| 83111 | Speedometer mechanism | 83112-89132 · 83112-89135 · 83112-89148 · 83112-89152 · 83112-89154 |
| 83128 | trip odometer handle | 83128-89130 |
| 83132 | Instrument cluster housing | 83132-89130 · 83132-89152 · 83132-89251 · 83132-89257 |
| 83134 | Combination instrument cover No. 1 | 83134-89130 · 83134-89131 · 83134-89152 · 83134-89153 · 83134-89200 · 83134-89201 · 83134-89202 · 83134-89237 · 83134-89238 · 83134-89253 · 83134-89257 · 83134-89274 |
| 83135 | Speedometer pointer | 83135-89130 |
| 83145 | Instrument No. 1 lampshade | 83145-89114 · 83145-89245 · 83145-89246 |
| 83145A | Instrument No. 2 lampshade | 83145-89113 · 83145-89212 · 83145-89220 · 83145-89228 · 83145-89229 · 83145-89242 · 83145-89243 · 83145-95115 · 83145-95F12 · 83145-95F20 |
| 83145B | Instrument No. 3 lampshade | 83145-89112 · 83145-89213 · 83145-89233 · 83145-89237 · 83145-89238 · 83145-89239 · 83145-95F14 · 83145-95F15 · 83145-95F16 · 83145-95F17 |
| 83145C | Instrument No. 4 lampshade | 83145-89116 · 83145-89223 · 83145-89230 · 83145-89231 · 83145-89232 |
| 83145D | Instrument No. 5 lampshade | 83145-89111 · 83145-89211 · 83145-89219 |
| 83145E | Instrument No. 6 lampshade | 83145-89115 · 83145-89119 · 83145-89121 · 83145-95110 · 83145-95111 · 83145-95113 · 83145-95114 · 83145-95116 · 83145-95120 · 83145-95121 · 83145-95122 · 83145-95123 |
| 83145G | Combined instrument switch assembly | 83125-89110 |
| 83145H | Instrument cluster button | 83145-89120 |
| 83145J | Instrument lamp holder adapter | 83145-16020 · 83145-89244 |
| 83146 | Instrument glass seal | 83145-89117 |
| 83180 | Speed detector assembly | 83180-30010 |
| 83270 | Engine tachometer assembly | 83270-89143 · 83270-89166 · 83270-89167 · 83270-89168 · 83270-89169 · 83270-89171 · 83270-89172 · 83270-95111 |
| 83310 | Fuel gauge assembly | 83243-89210 · 83243-89211 · 83243-89212 · 83243-89213 · 83310-89130 |
| 83410 | Water temperature meter assembly | 83244-89210 · 83244-89211 · 83244-89212 · 83244-89213 · 83244-89214 · 83244-89215 · 83410-89130 · 83410-89173 · 83410-89192 |
| 83510 | Oil pressure gauge assembly | 83510-95110 · 83510-95111 · 83510-95112 |
| 83513 | Oil pressure gauge bracket | 83513-95110 |
| 83600B | Ammeter and oil pressure gauge bulbs | 99132-13030 |
| 83610 | Ammeter assembly | 83610-95110 |
| 83630 | Voltmeter assembly | 83630-95110 · 83630-95111 |
| 83630B | Voltmeter light bulb | 99132-13030 |
| 83631 | Voltmeter stand | 83631-95110 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-39615 · 83710-89115 · 83710-89120 · 83710-89121 · 83710-89122 · 83710-89123 · 83710-89124 · 83710-89125 · 83710-89127 · 83710-89128 · 83710-89129 · 83710-89131 · 83710-89132 · 83710-89133 · 83710-89134 · 83710-89135 · 83710-89137 · 83710-89138 · 83710-89140 · 83710-95110 · 83710-95111 · 83710-95115 · 83710-95116 · 83710-95117 |
| 83710B | Speedometer transmission cable bushing | 90389-02001 |
| 83909 | clock button | 83909-12230 · 83909-14012 |
| 83910 | clock assembly | 83910-89102 · 83910-89104 |
| 83919 | clock screw | 83919-12230 · 83919-14012 |
