Toyota HILUX 前门通风车窗 — Figure 6752

Toyota HILUX EPC diagram 6752, 前门通风车窗, with 1 images and 22 PNC and OE references.

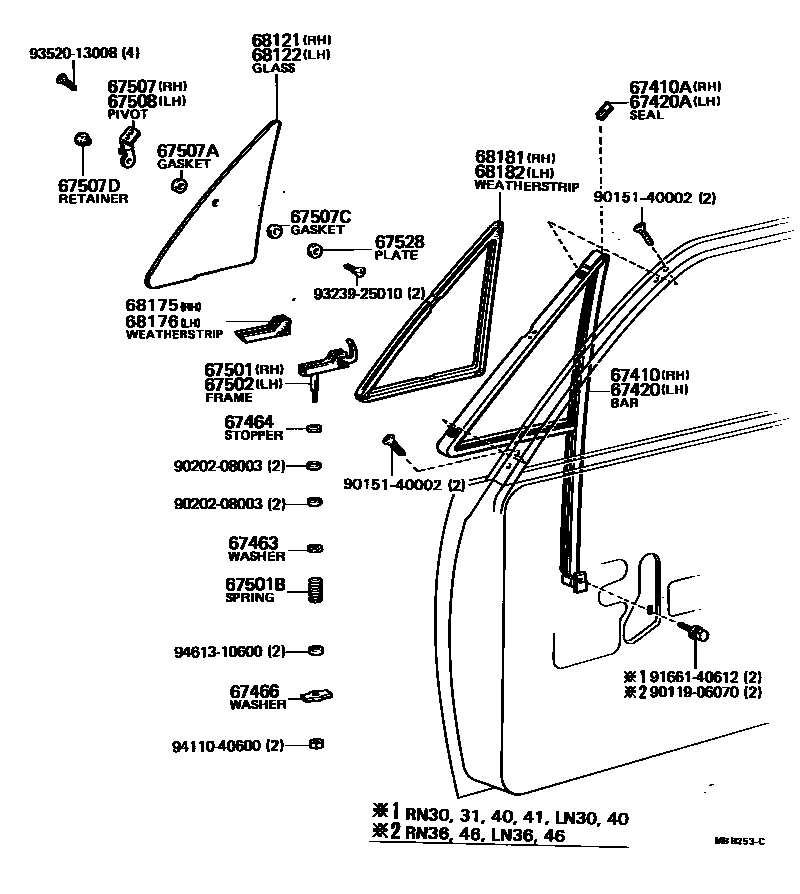

Toyota HILUX 前门通风车窗 EPC diagram — MBB253C
前门通风车窗 — MBB253C (197808 – 198312)

PNC and OE references

PNCPart nameOE numbers
67410Right front door window divider assembly67401-89105
67410ANo. 1 right front door divider strip seal67481-89101
67420Left front door window divider assembly67402-89105
67420ANo. 1 left front door divider strip seal67482-89101
67463Front door ventilation triangle window lower pivot gasket67463-20010 · 67463-20011
67464Front door ventilation triangle window opening stop67464-89102
67466Locking washers (for ventilation triangular glazing frames)67466-89101
67501Right ventilated triangular window glass frame sub-assembly67505-89102
67501BCompression spring (for ventilation triangular window glass frame)90501-40205
67502Left ventilated triangular window glass frame sub-assembly67506-89102
67507Right ventilation triangular window upper pivot sub-assembly67507-89102
67507ANo. 1 Ventilation Triangular Window Pivot Upper Pad90430-07001
67507CNo. 2 Ventilation Triangular Window Pivot Upper Pad90430-04003 · 90430-05005
67507DVentilation triangular window upper pivot fixing62735-89101
67508Left ventilation triangle window upper pivot sub-assembly67508-89102
67528Ventilation triangular window upper pivot plate67528-89101
68121Right ventilation triangular window glass68121-89107 · 68121-89108
68122Ventilation triangle window left68122-89105 · 68122-89106
68175Right ventilation triangular window frame sealing strip68175-89107 · 68175-89108
68176Left ventilation triangular window frame sealing strip68175-89107 · 68176-89101
68181Right ventilating triangle window No. 1 sealing strip68181-89104
68182No. 1 sealing strip of left ventilation triangle window68182-89104
