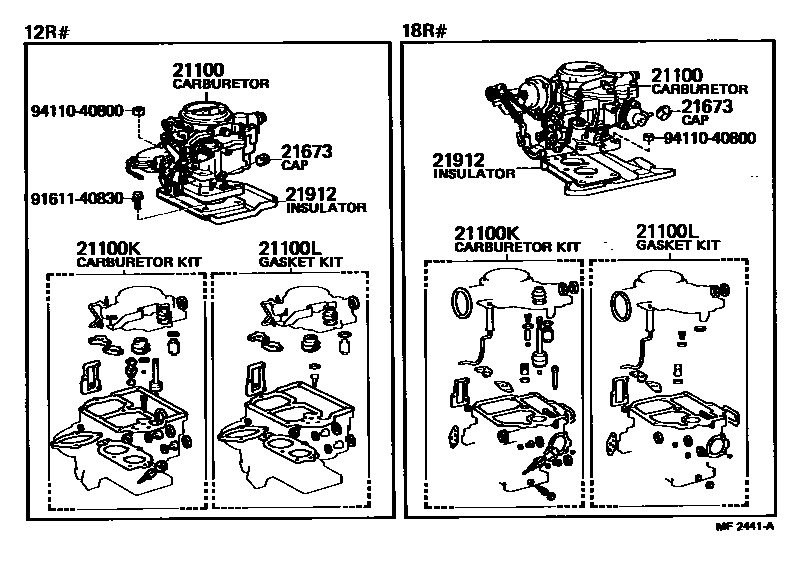

Toyota HILUX carburetor assembly — Figure 2102
Toyota HILUX EPC diagram 2102, carburetor assembly, with 1 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 21100 | carburetor assembly | 21100-31410 · 21100-31411 · 21100-31420 · 21100-31421 · 21100-31430 · 21100-31431 · 21100-31432 · 21100-31440 · 21100-31441 · 21100-31442 · 21100-31541 · 21100-31542 · 21100-34431 · 21100-34432 · 21100-34511 · 21100-34512 · 21100-34550 · 21100-34551 · 21100-34560 · 21100-34561 · 21100-34570 · 21100-34571 |
| 21100K | carburetor components | 04211-31290 · 04211-31300 · 04211-31320 · 04211-31330 · 04211-31350 · 04211-31420 · 04211-31440 · 04211-34210 · 04211-34220 · 04211-34240 |
| 21100L | carburetor gasket assembly | 04212-28012 · 04212-31070 · 04212-36010 |
| 21673 | Idle speed limit cap | 21673-13280 · 21673-38020 |
| 21912 | Carburetor insulation pad | 21912-31061 · 21912-31080 · 21912-34062 · 21912-34063 |
