Toyota HILUX vacuum tube — Figure 1708

Toyota HILUX EPC diagram 1708, vacuum tube, with 10 images and 9 PNC and OE references.

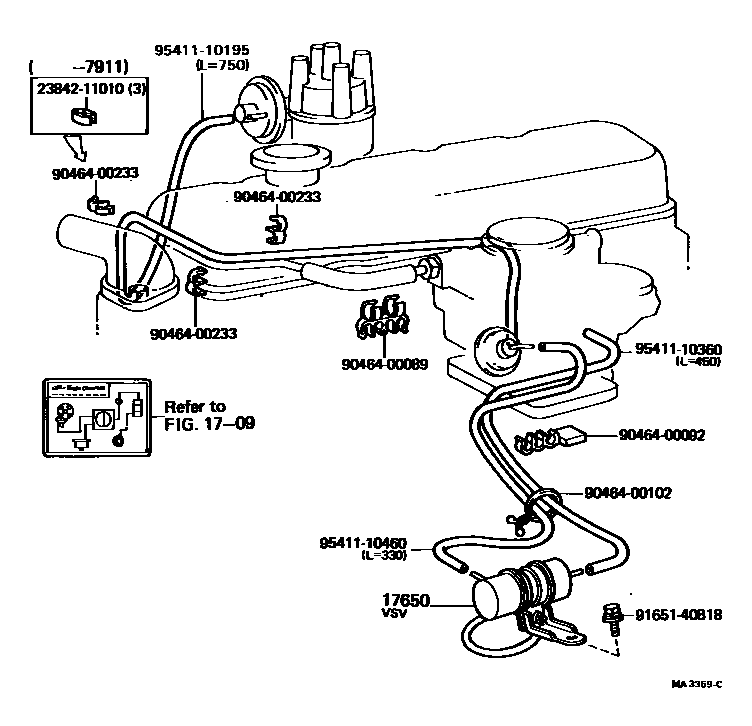

Toyota HILUX vacuum tube EPC diagram — MA3369C
vacuum tube — MA3369C (197808 – 198307)

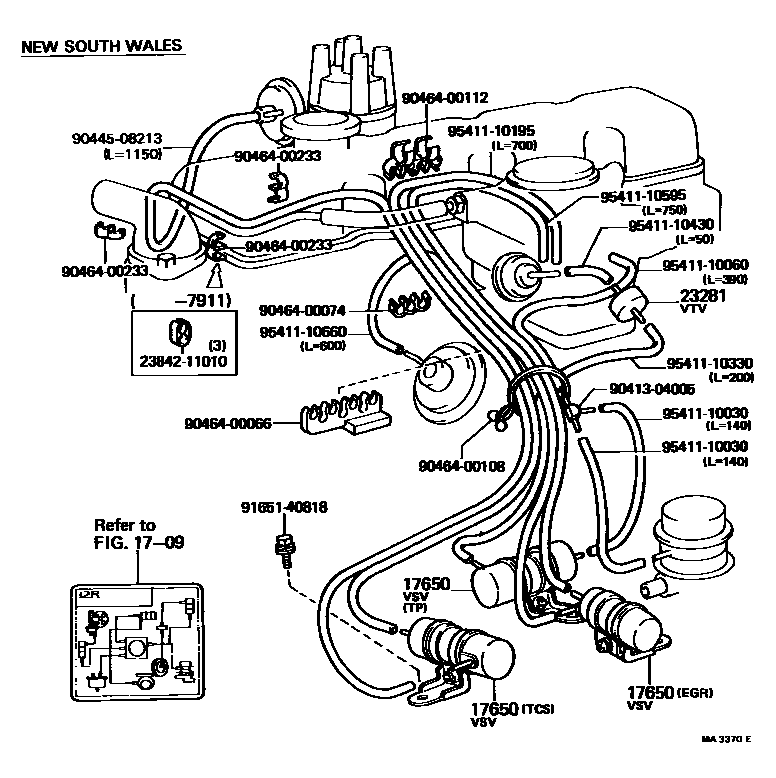

Toyota HILUX vacuum tube EPC diagram — MA3370E
vacuum tube — MA3370E (197808 – 198307)

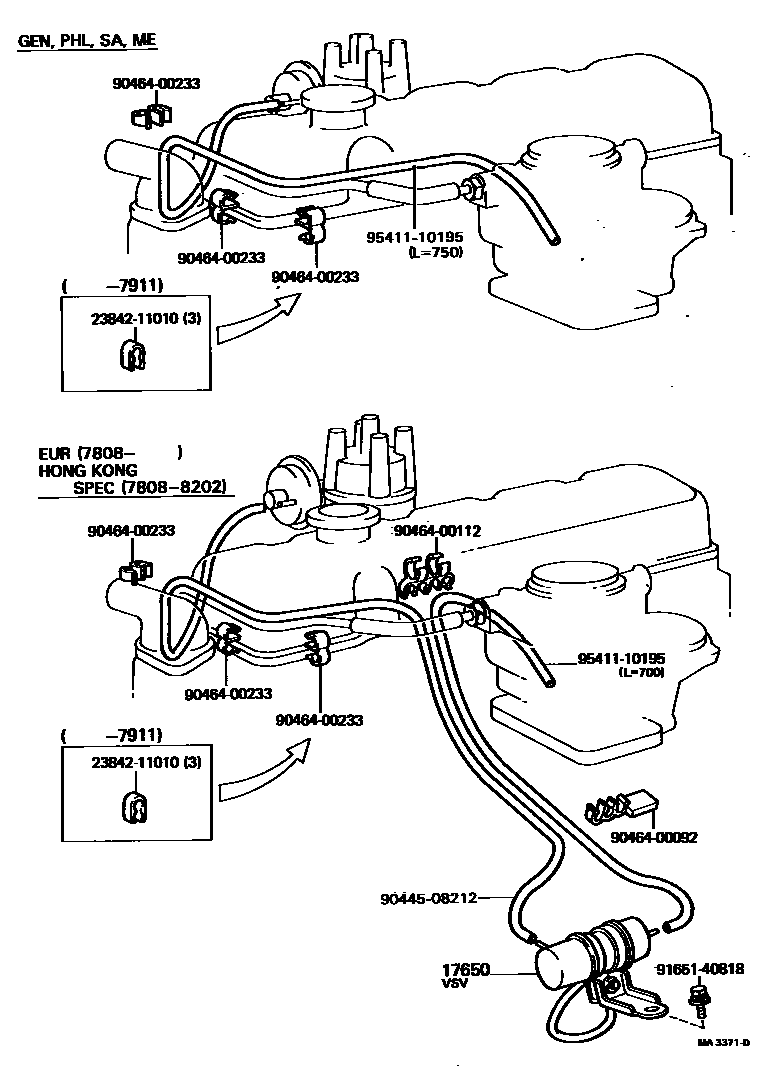

Toyota HILUX vacuum tube EPC diagram — MA3371D
vacuum tube — MA3371D (197807 – 999999)

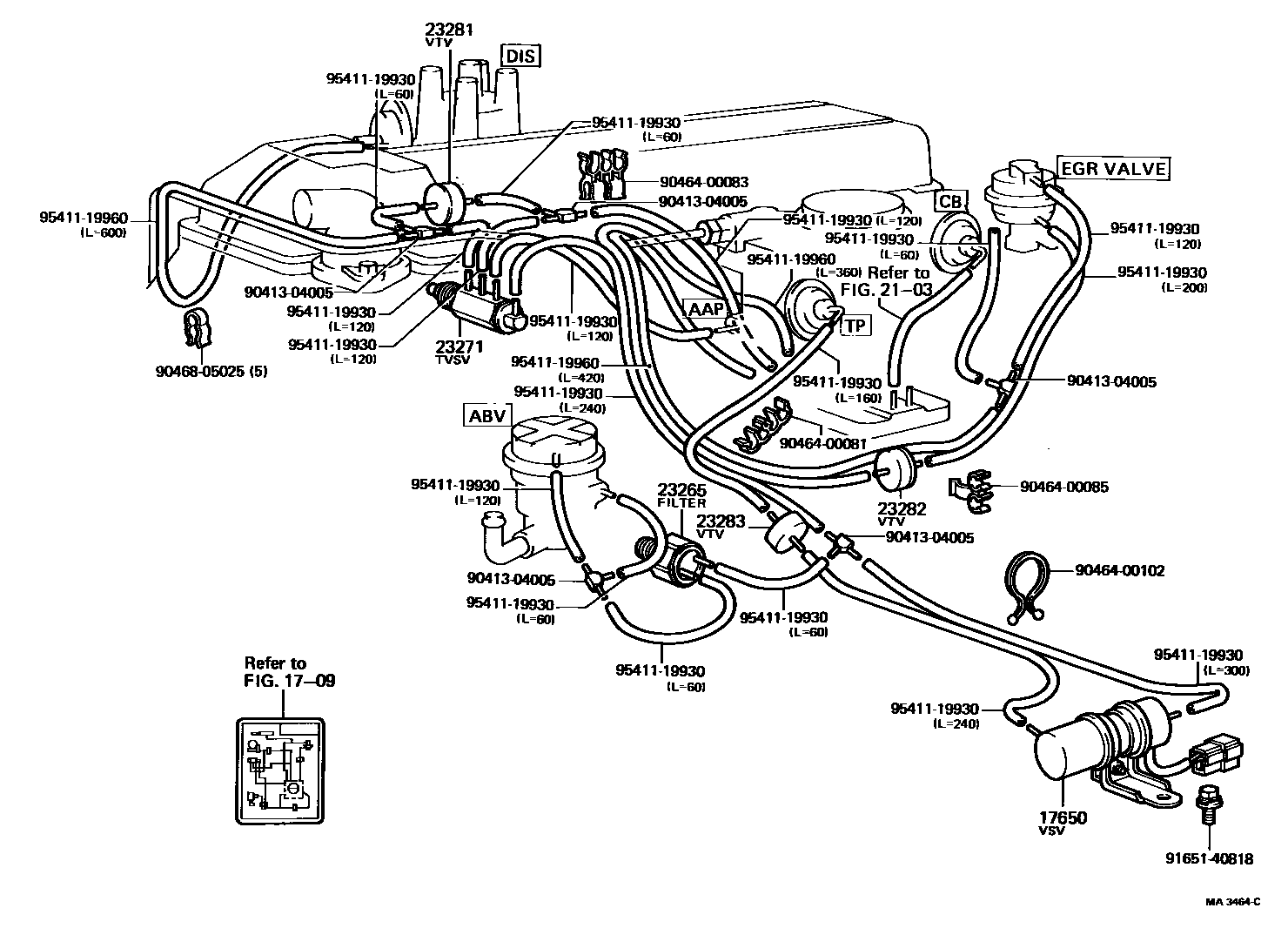

Toyota HILUX vacuum tube EPC diagram — MA3464C
vacuum tube — MA3464C (197808 – 197908)

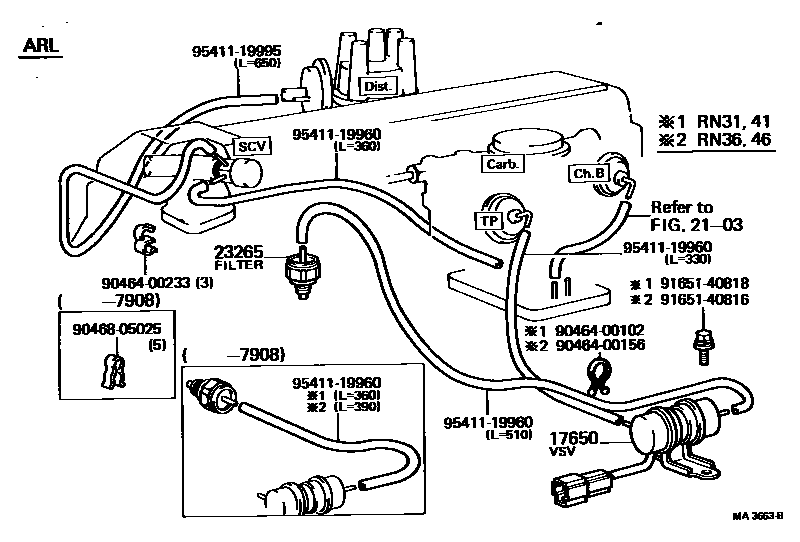

Toyota HILUX vacuum tube EPC diagram — MA3663B
vacuum tube — MA3663B (197901 – 198307)

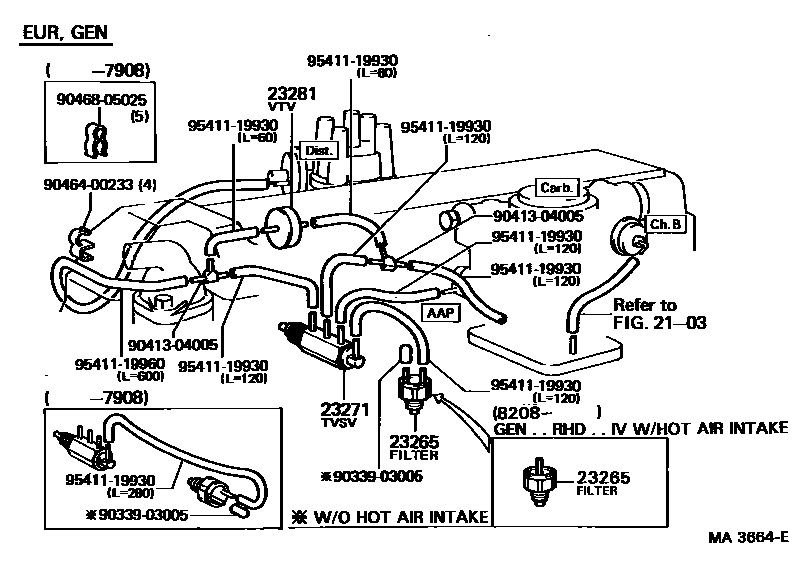

Toyota HILUX vacuum tube EPC diagram — MA3664E
vacuum tube — MA3664E (197901 – 198307)

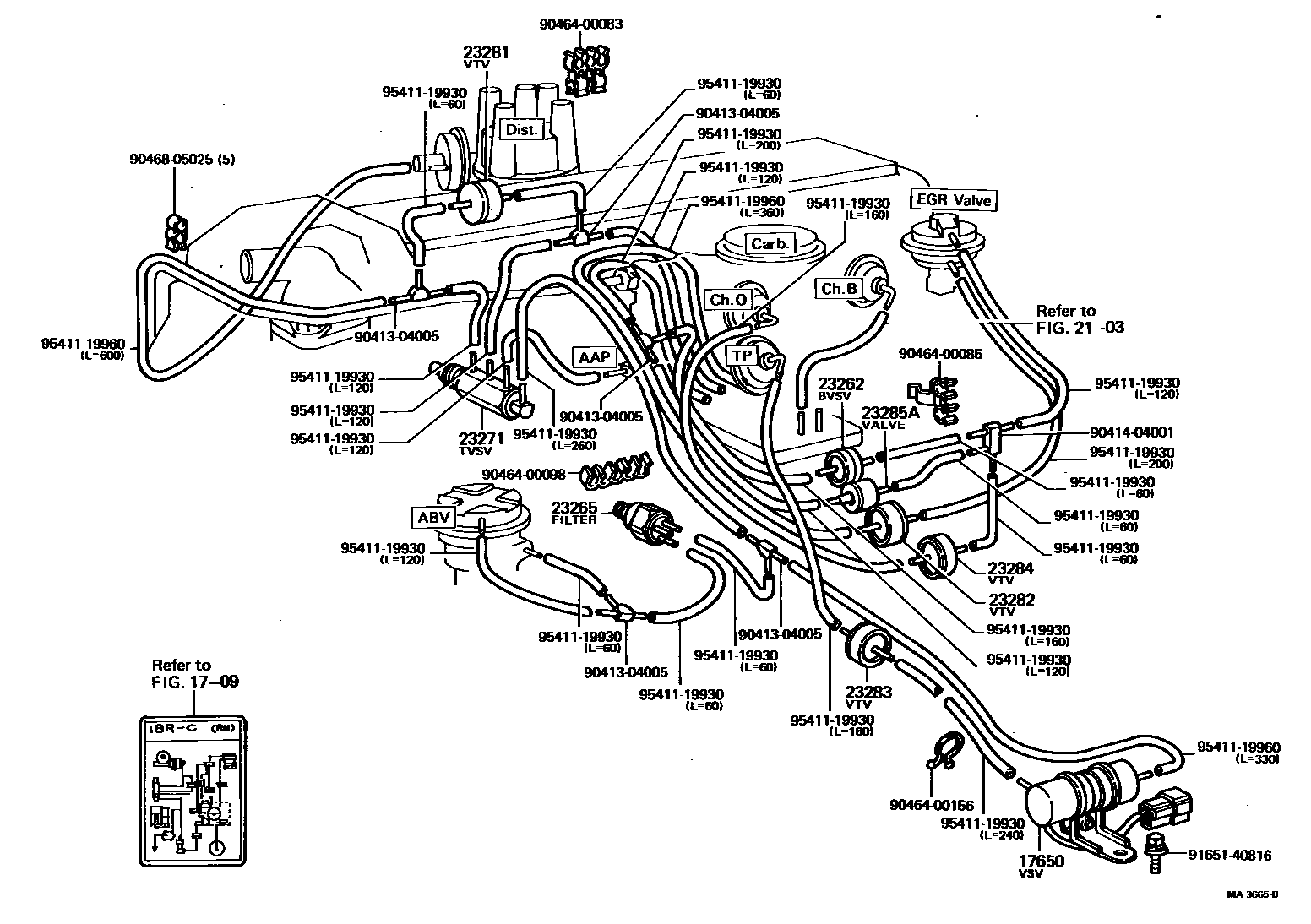

Toyota HILUX vacuum tube EPC diagram — MA3665B
vacuum tube — MA3665B (197901 – 197908)

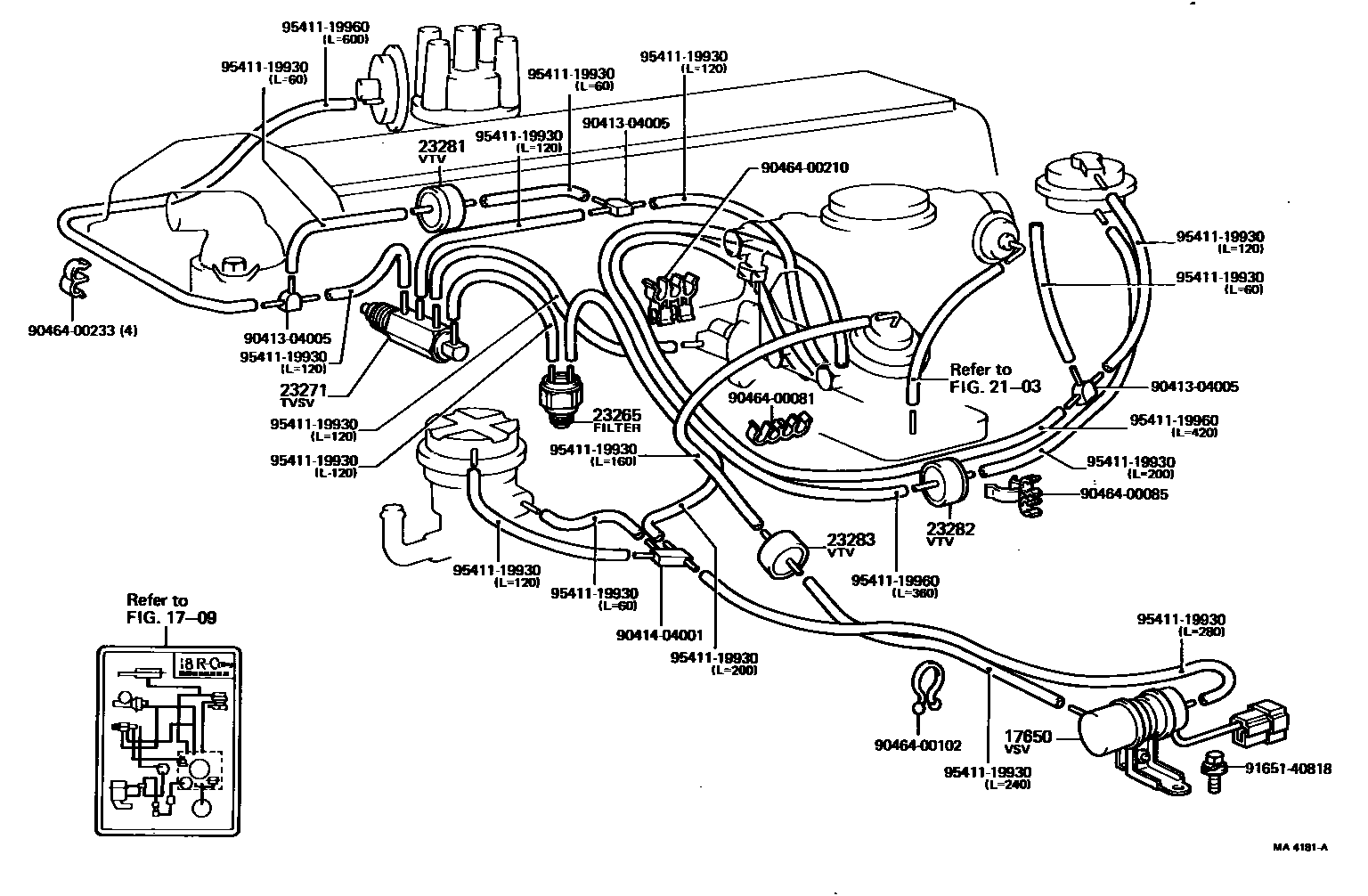

Toyota HILUX vacuum tube EPC diagram — MA4181A
vacuum tube — MA4181A (197908 – 198307)

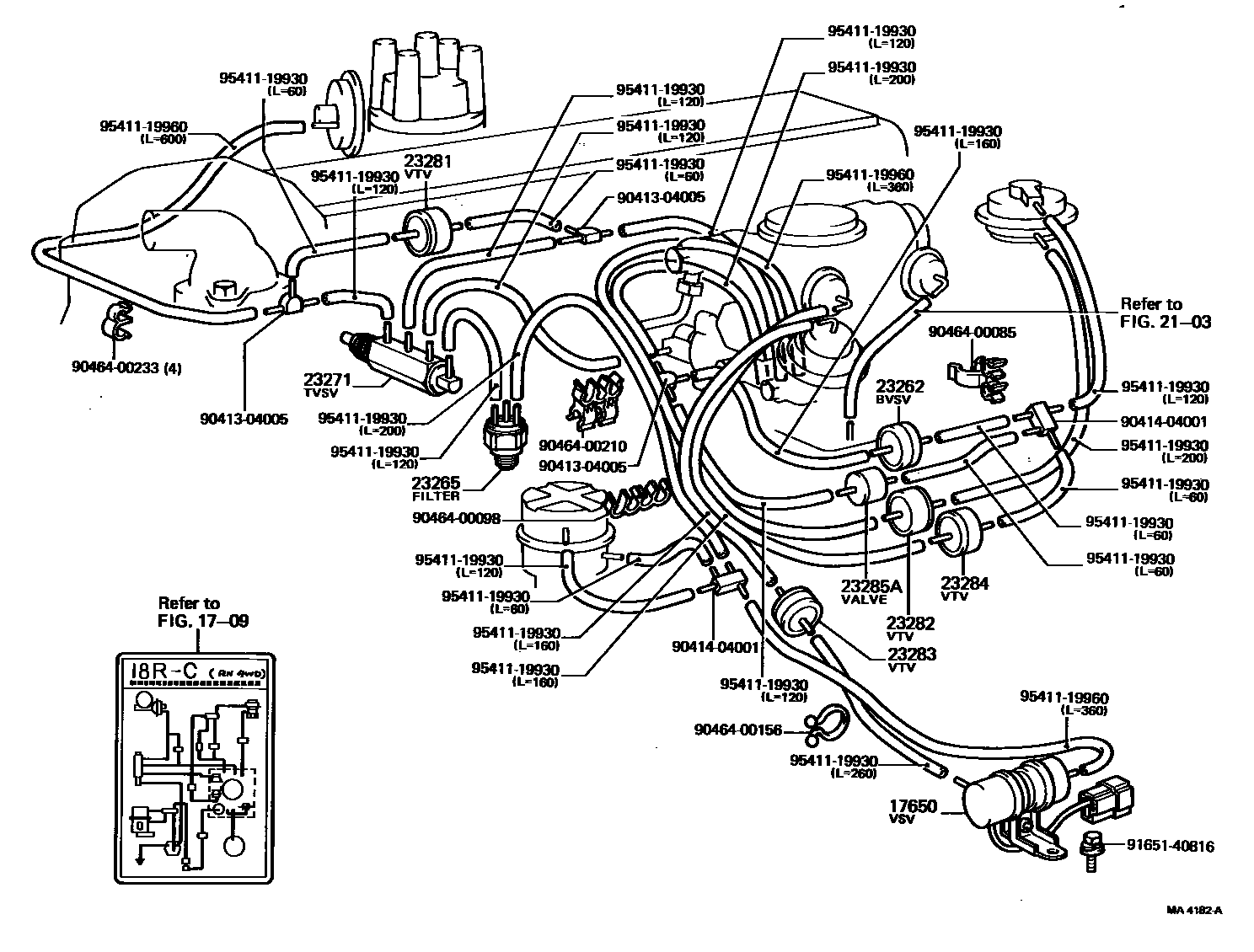

Toyota HILUX vacuum tube EPC diagram — MA4182A
vacuum tube — MA4182A (197908 – 198307)

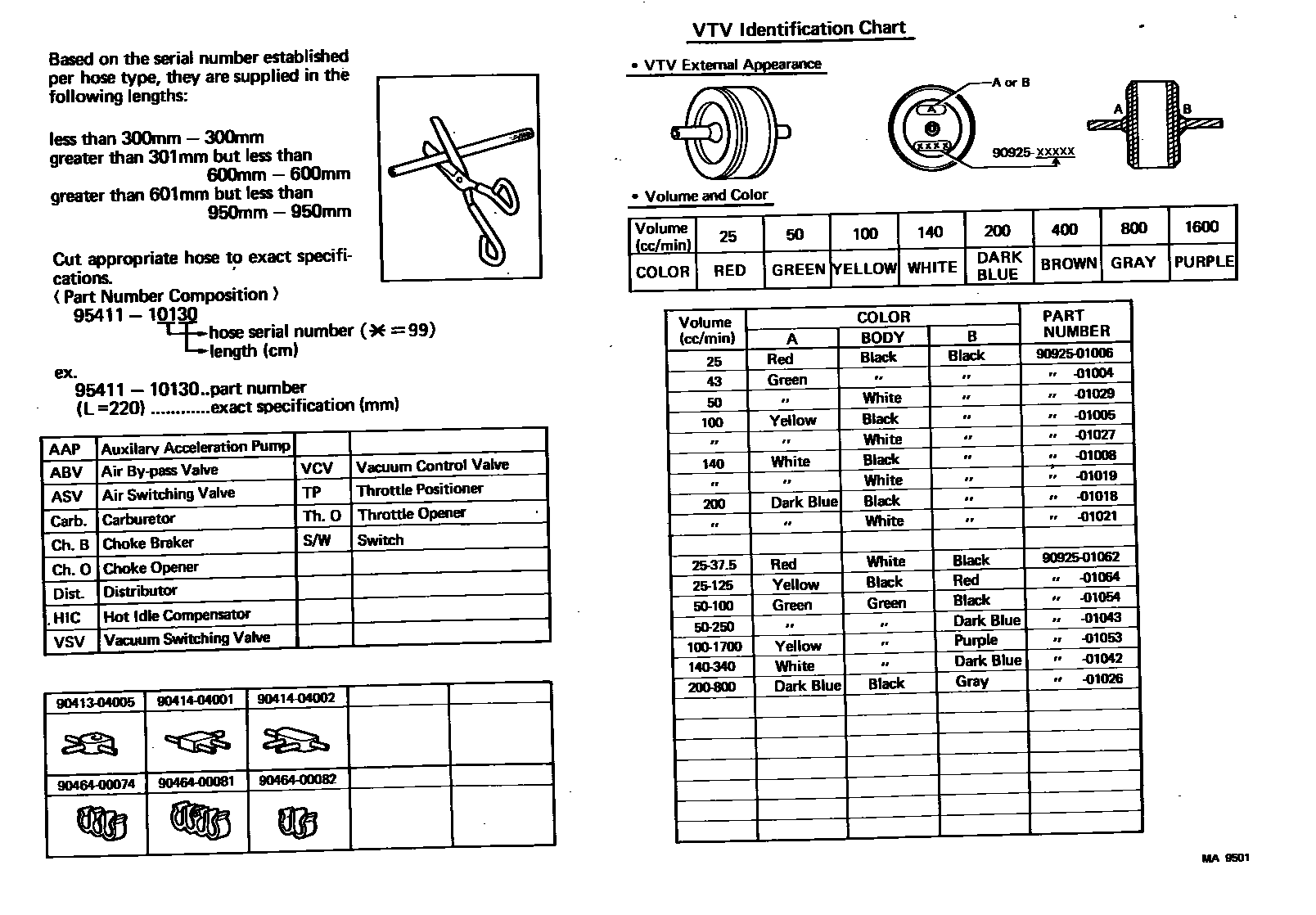

Toyota HILUX vacuum tube EPC diagram — MA9501
vacuum tube — MA9501 (197808 – 999999)

PNC and OE references

PNCPart nameOE numbers
17650Vacuum switch valve assembly17650-44020 · 89570-30020
23262No. 1 bimetallic vacuum switch valve90925-05029
23265No. 1 gas filter90917-11022 · 90917-11023 · 90917-11024
23271No. 1 thermostatic vacuum switching valve90925-02043
23281Vacuum Transfer Valve No. 190925-01019 · 90925-01042
23282Vacuum Transfer Valve No. 290925-01027
23283Vacuum Transfer Valve No. 390925-01053
23284No. 4 Vacuum Transfer Valve90925-01014
23285ANo. 1 one-way valve90917-10049
