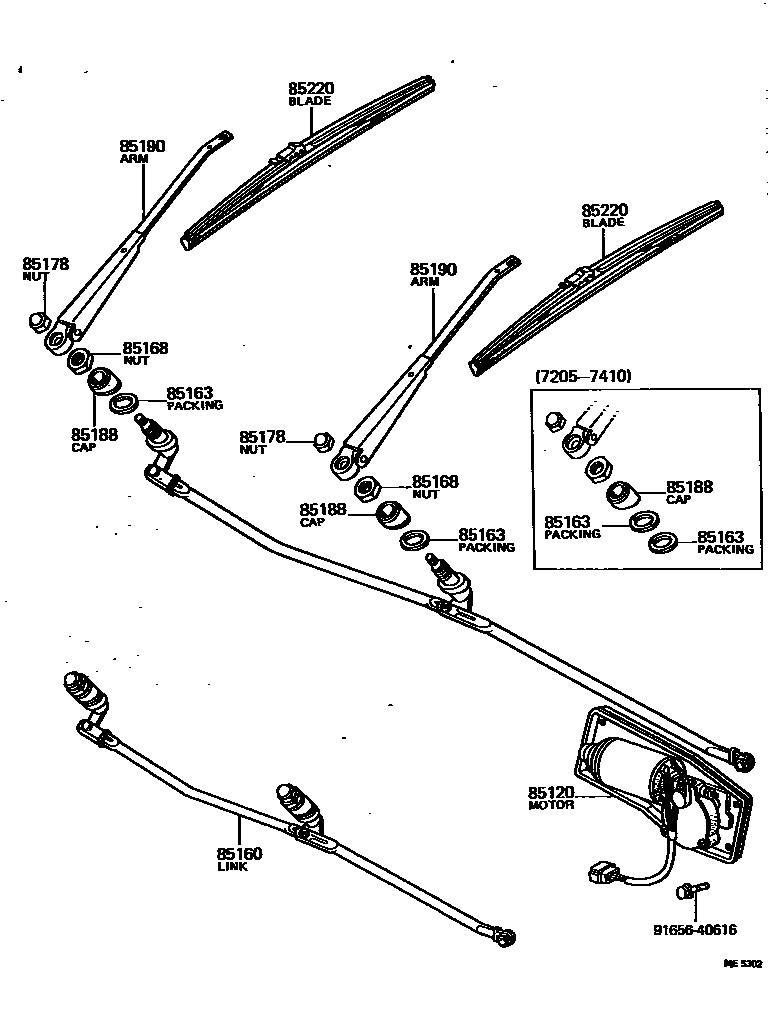

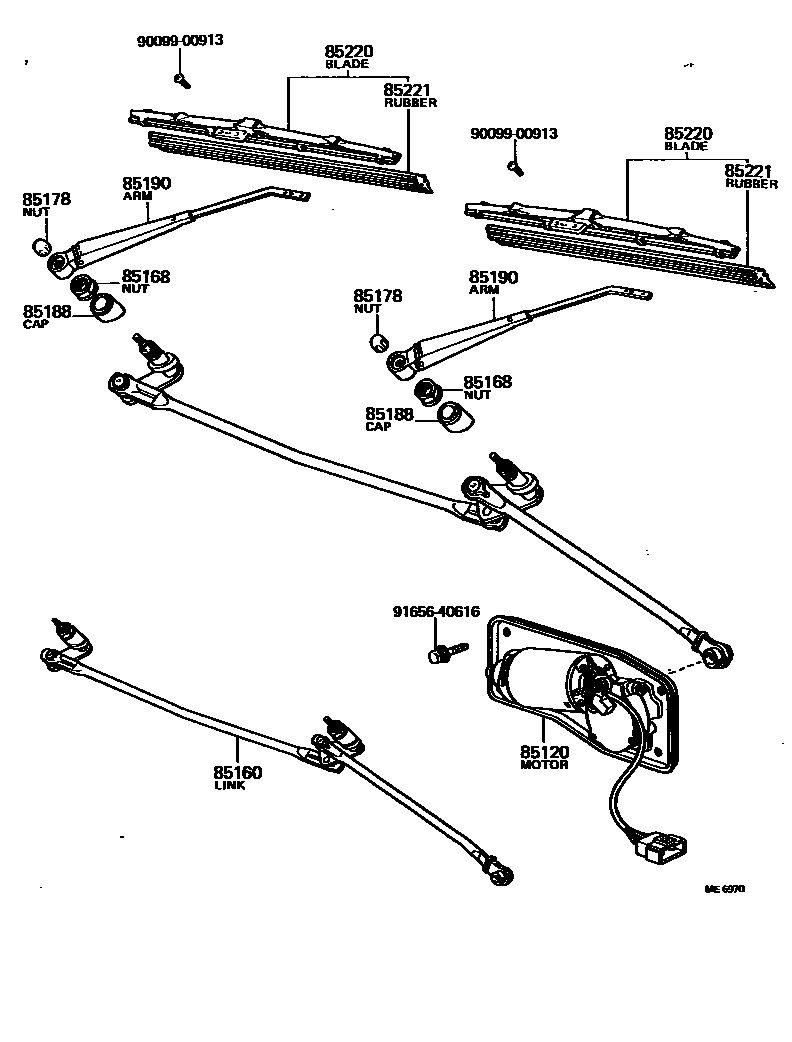

Toyota HILUX 挡风玻璃刮水器 — Figure 8501
Toyota HILUX EPC diagram 8501, 挡风玻璃刮水器, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85120 | Windshield wiper motor and bracket assembly | 85120-89106 · 85120-89107 · 85120-89112 · 85120-89113 |
| 85160 | Windshield wiper connecting rod assembly | 85160-89105 · 85160-89106 · 85160-89108 · 85160-89109 · 85160-89111 · 85160-89112 · 85160-89114 · 85160-89115 |
| 85163 | Windshield wiper pivot seal | 85163-20040 |
| 85168 | Windshield wiper linkage pivot nut | 85186-12170 · 85186-12210 · 85186-20040 |
| 85178 | Nut (for securing front wiper arm) | 90176-08005 · 90176-08008 · 90176-08019 |
| 85188 | No. 1 windshield wiper pivot cover | 85179-14010 · 85179-89107 · 85179-89111 · 85185-14040 |
| 85190 | Windshield wiper arm assembly | 85190-89106 · 85190-89107 · 85190-89108 · 85190-89109 · 85190-89110 · 85190-89116 |
| 85220 | Windshield wiper blade assembly | 85220-12140 · 85220-12190 · 85220-12210 · 85220-12220 · 85220-12250 · 85220-89102 · 85220-89103 |
| 85221 | Windshield wiper blade | 85221-12060 · 85221-20050 |
