Toyota HILUX Extended shell (MTM) — Figure 3303

Toyota HILUX EPC diagram 3303, Extended shell (MTM), with 2 images and 11 PNC and OE references.

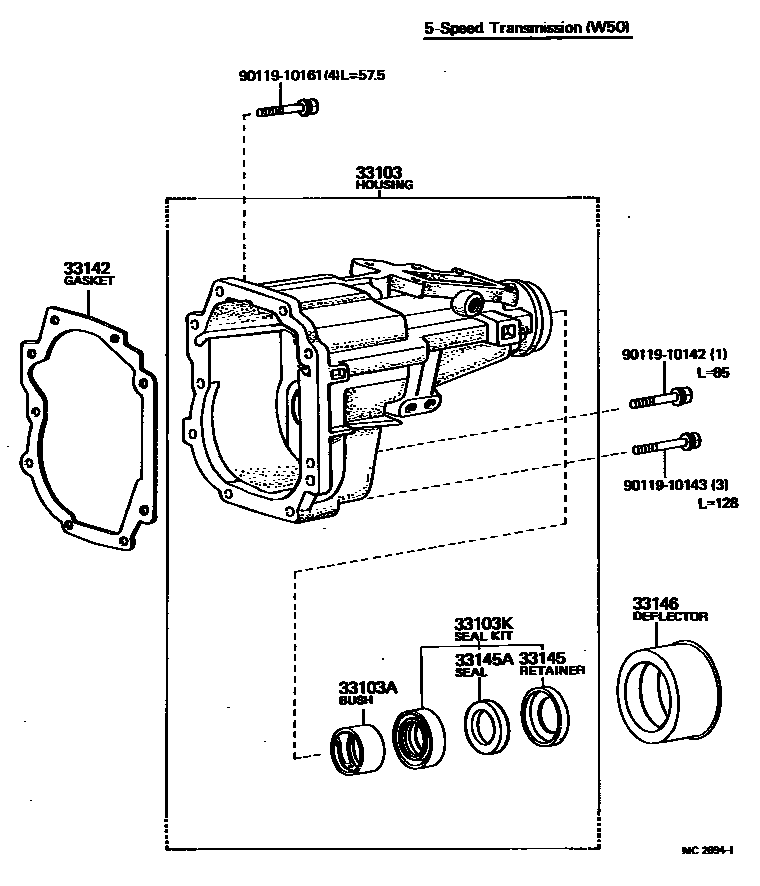

Toyota HILUX Extended shell (MTM) EPC diagram — MC2694I
Extended shell (MTM) — MC2694I (197702 – 999999)

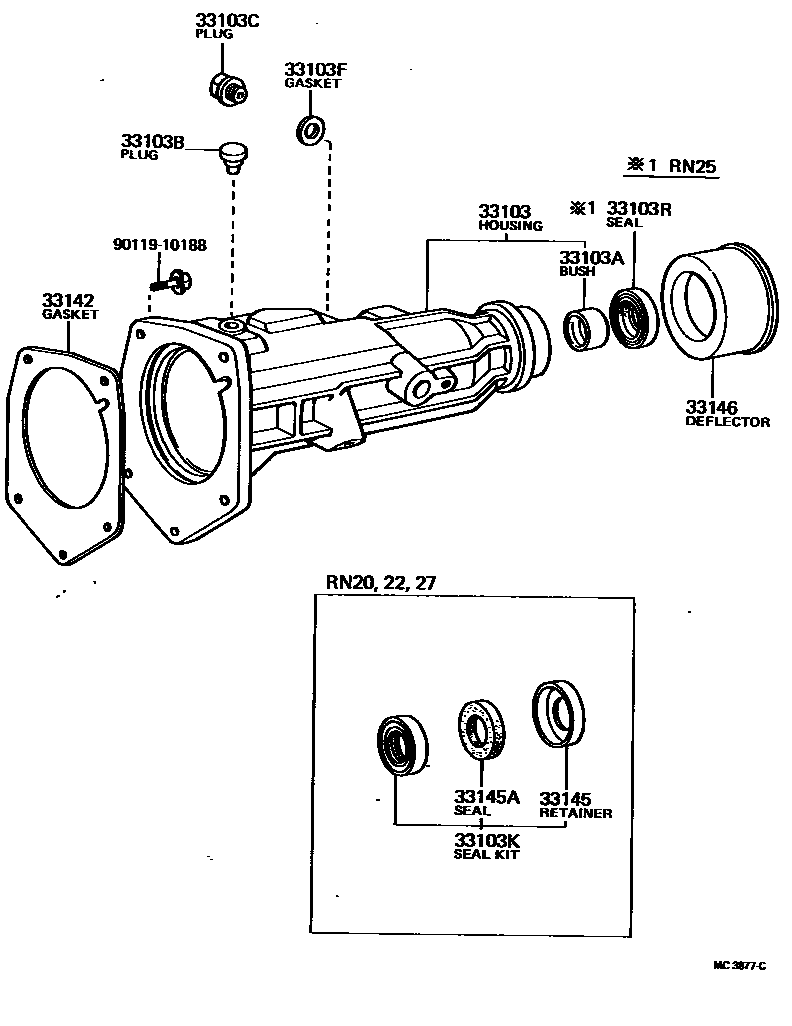

Toyota HILUX Extended shell (MTM) EPC diagram — MC3877C
Extended shell (MTM) — MC3877C (197205 – 999999)

PNC and OE references

PNCPart nameOE numbers
33103Extended shell sub-assembly (MTM)33103-20100 · 33103-35030
33103ABushing (for manual transmission extension housing)90999-72023 · 90999-73035 · 90999-73062
33103BBreather plug (for transmission extension housing)90930-03001
33103CNo. 1 screw plug (for extension housing)90341-18002
33103FGasket (for No. 1 extension housing plug)12157-10010
33103KOil seal assembly (for manual transmission extension housing)04332-30010
33103ROil seal (for manual transmission extension housing)90311-38043
33142Extended shell liner (MTM)33142-26010 · 33142-31010
33145Extension housing dust seal (MTM)33145-30010
33145ADust seal (for manual transmission extension housing)90303-38010
33146Extension housing dust cover (MTM)33146-30010
