Toyota HILUX vacuum tube — Figure 1708

Toyota HILUX EPC diagram 1708, vacuum tube, with 6 images and 8 PNC and OE references.

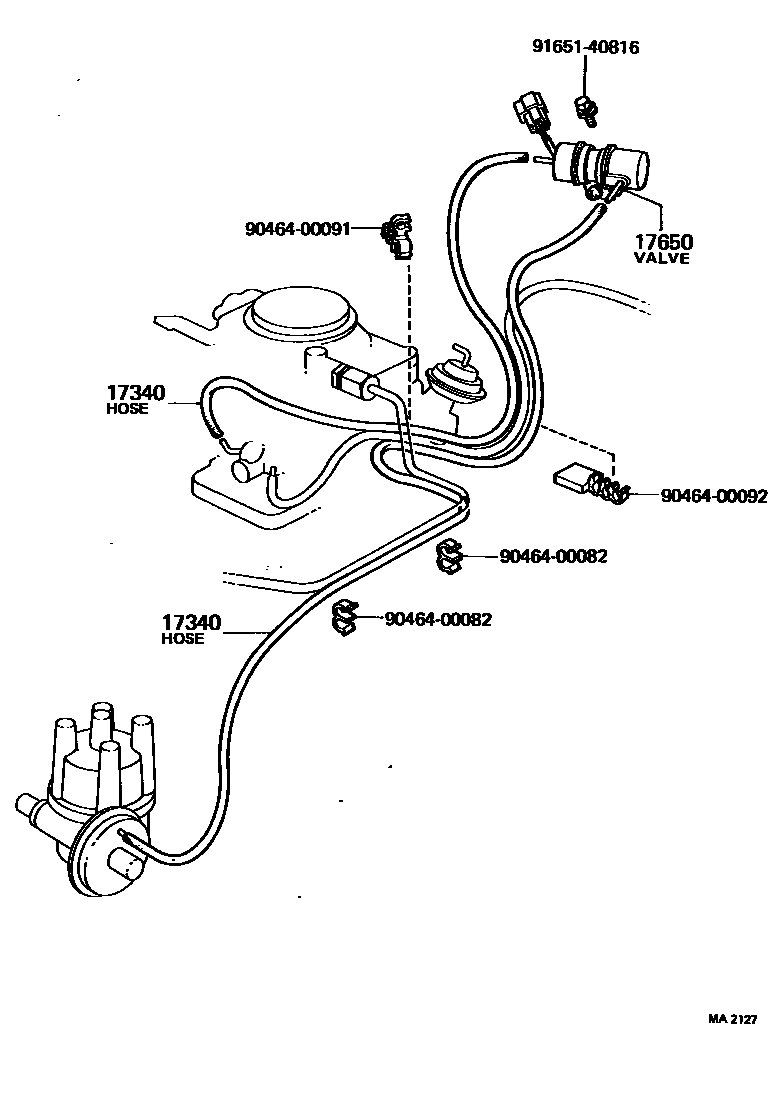

Toyota HILUX vacuum tube EPC diagram — MA2127
vacuum tube — MA2127 (197603 – 197807)

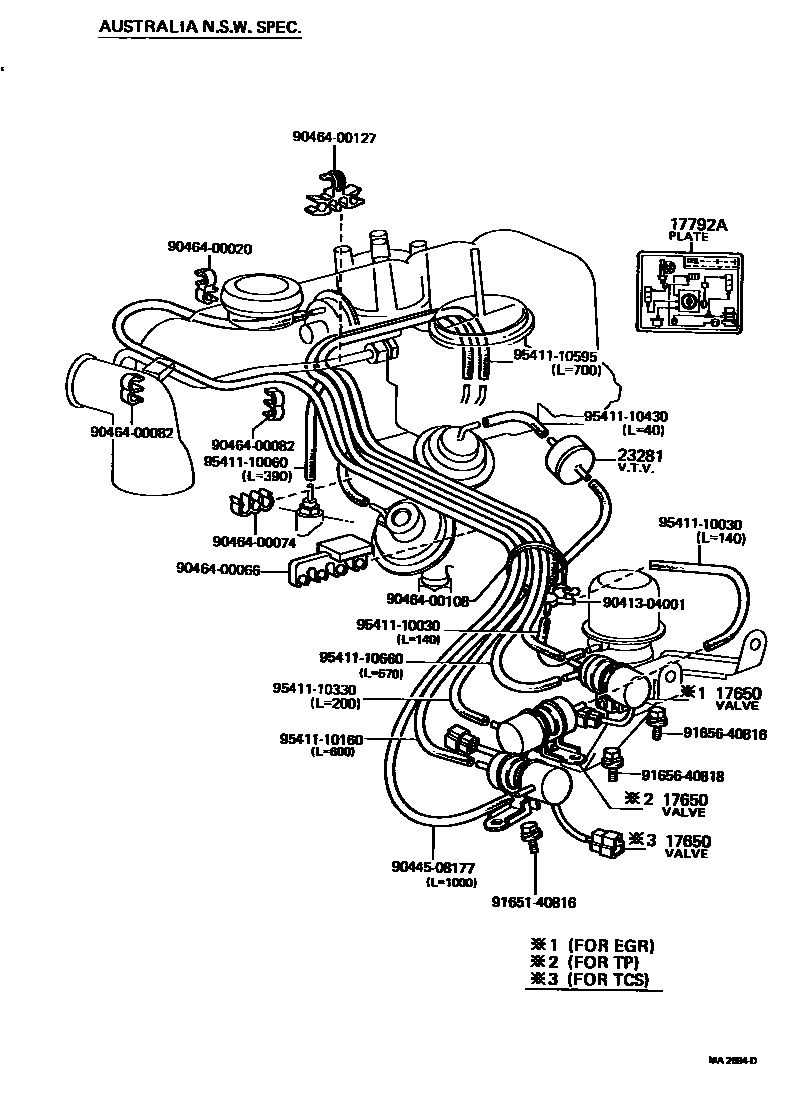

Toyota HILUX vacuum tube EPC diagram — MA2694D
vacuum tube — MA2694D (197702 – 197807)

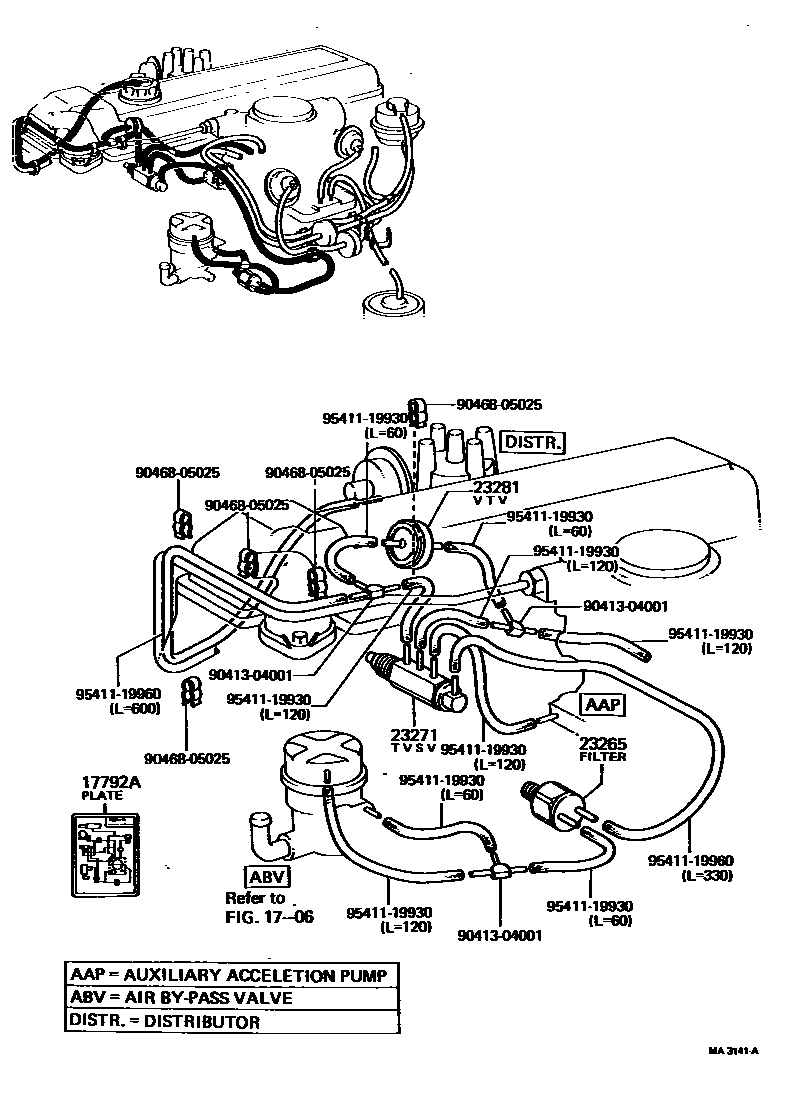

Toyota HILUX vacuum tube EPC diagram — MA3141A
vacuum tube — MA3141A (197711 – 197805)

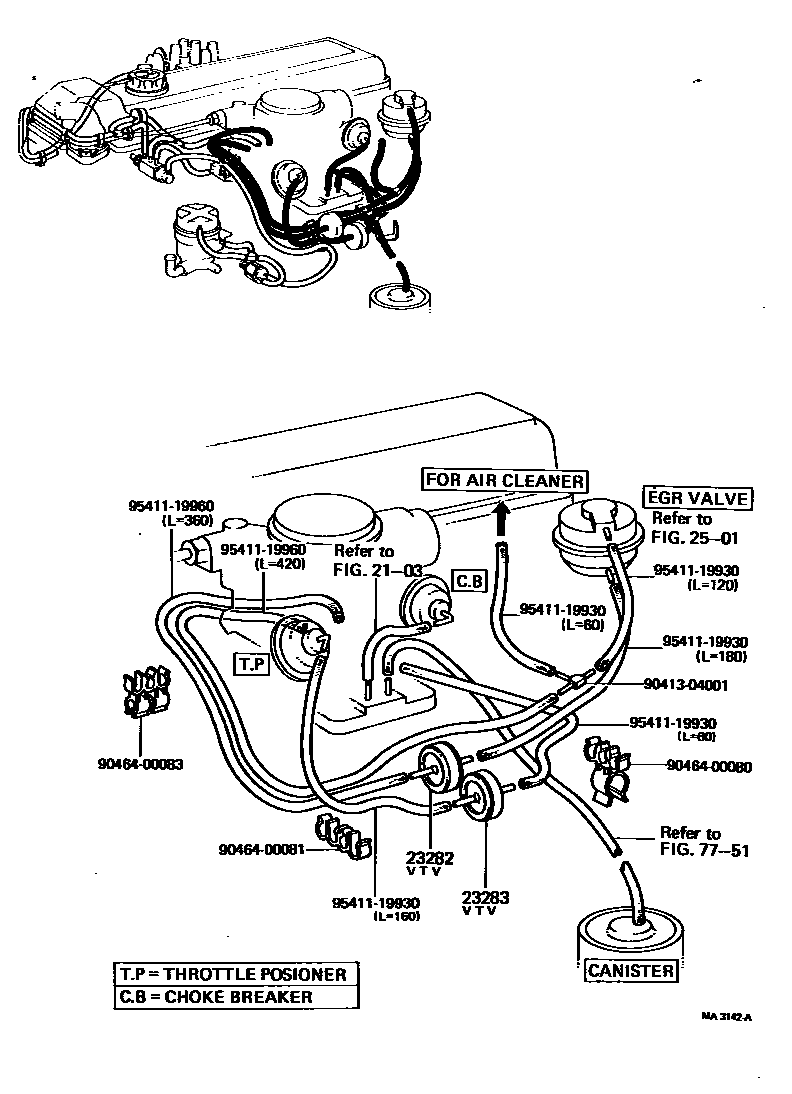

Toyota HILUX vacuum tube EPC diagram — MA3142A
vacuum tube — MA3142A (197711 – 197805)

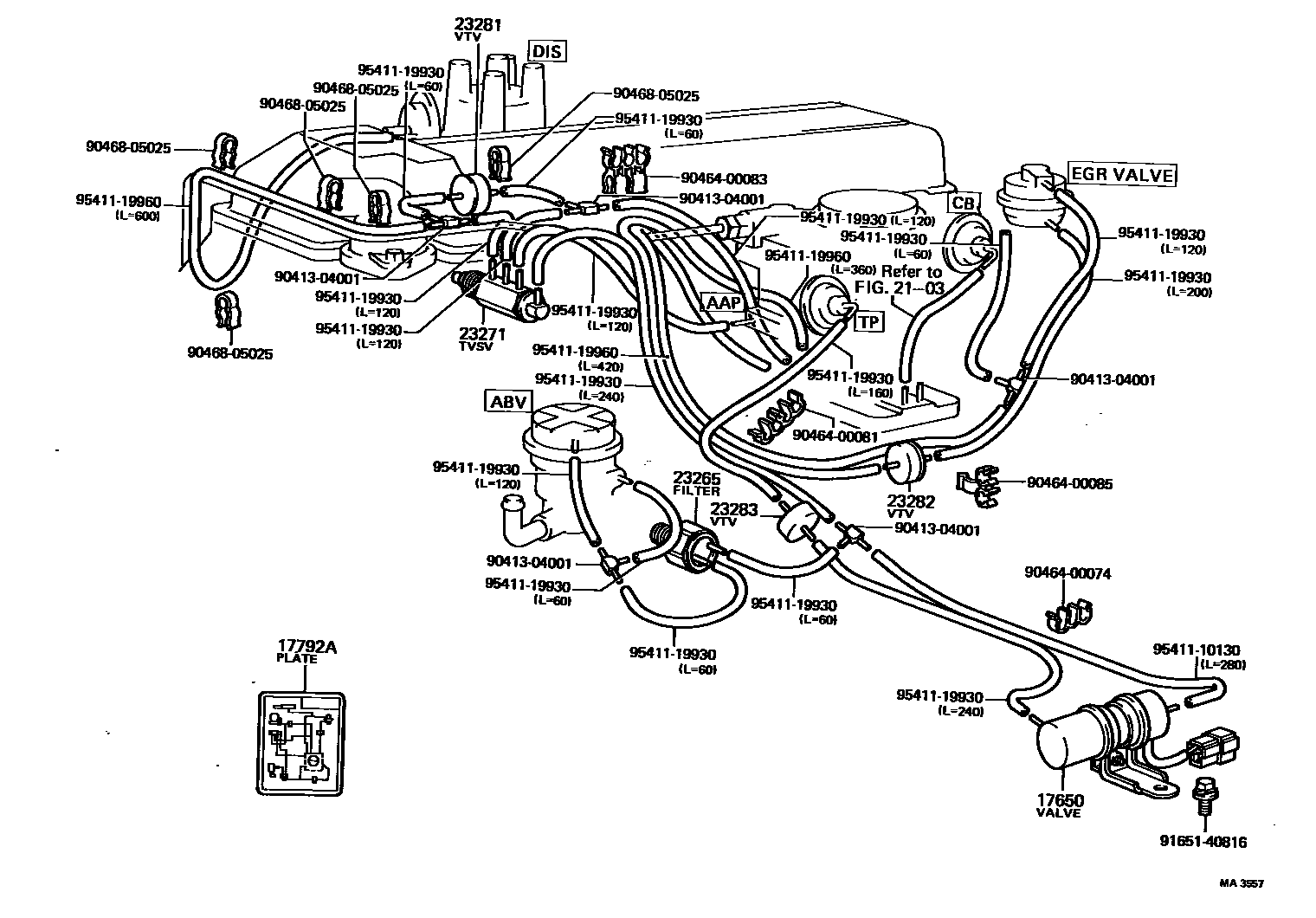

Toyota HILUX vacuum tube EPC diagram — MA3557
vacuum tube — MA3557 (197805 – 197807)

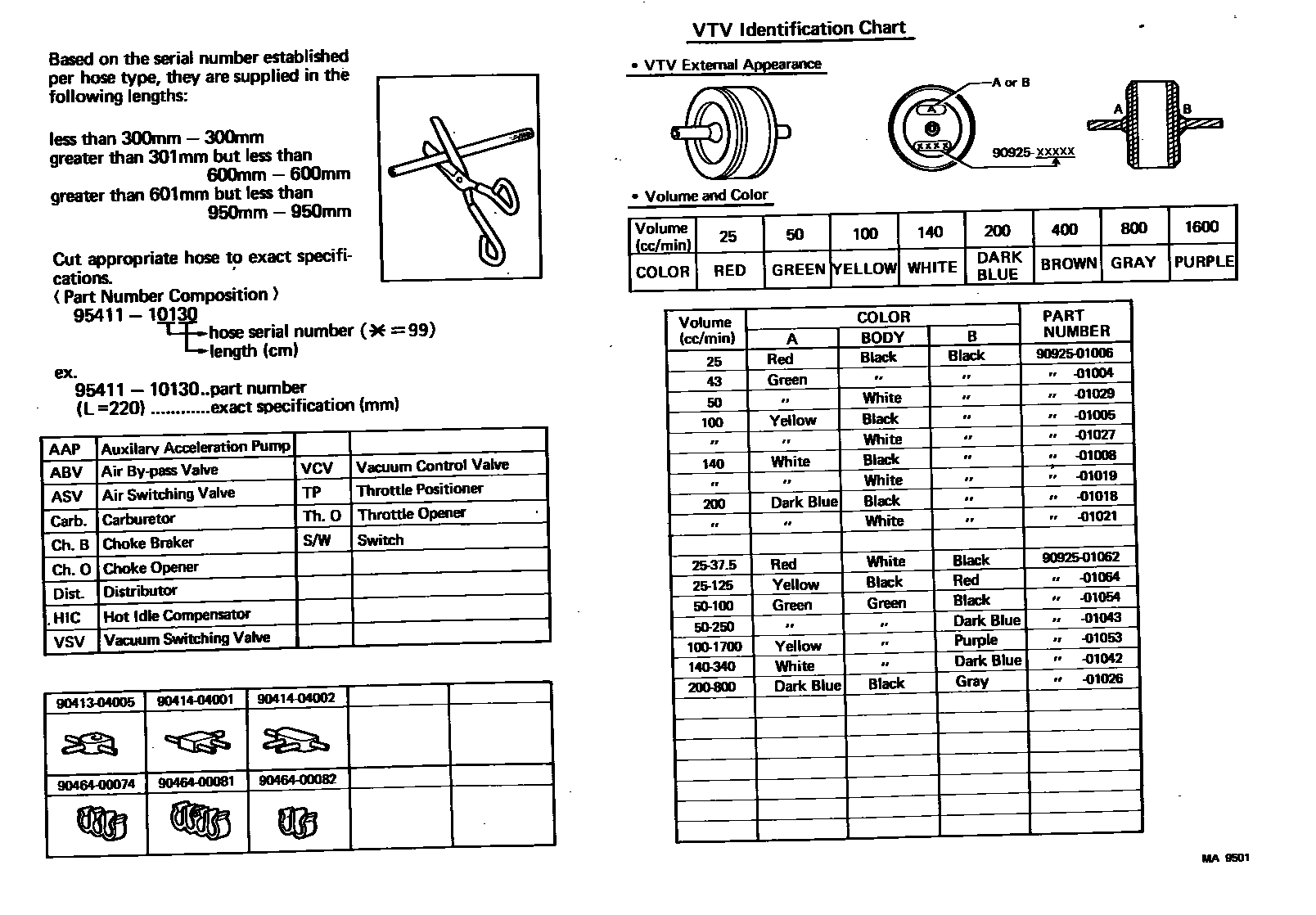

Toyota HILUX vacuum tube EPC diagram — MA9501
vacuum tube — MA9501 (197205 – 197807)

PNC and OE references

PNCPart nameOE numbers
17340Vacuum switch valve hose assembly90445-08147 · 95411-10195
17650Vacuum switch valve assembly17650-44020 · 89570-30020 · 89570-35020
17792AEngine vacuum hose information plate17792-31070 · 17792-34060 · 17792-34090
23265No. 1 gas filter90917-11012 · 90917-11023
23271No. 1 thermostatic vacuum switching valve90925-02043
23281Vacuum Transfer Valve No. 190925-01019
23282Vacuum Transfer Valve No. 290925-01027
23283Vacuum Transfer Valve No. 390925-01053
