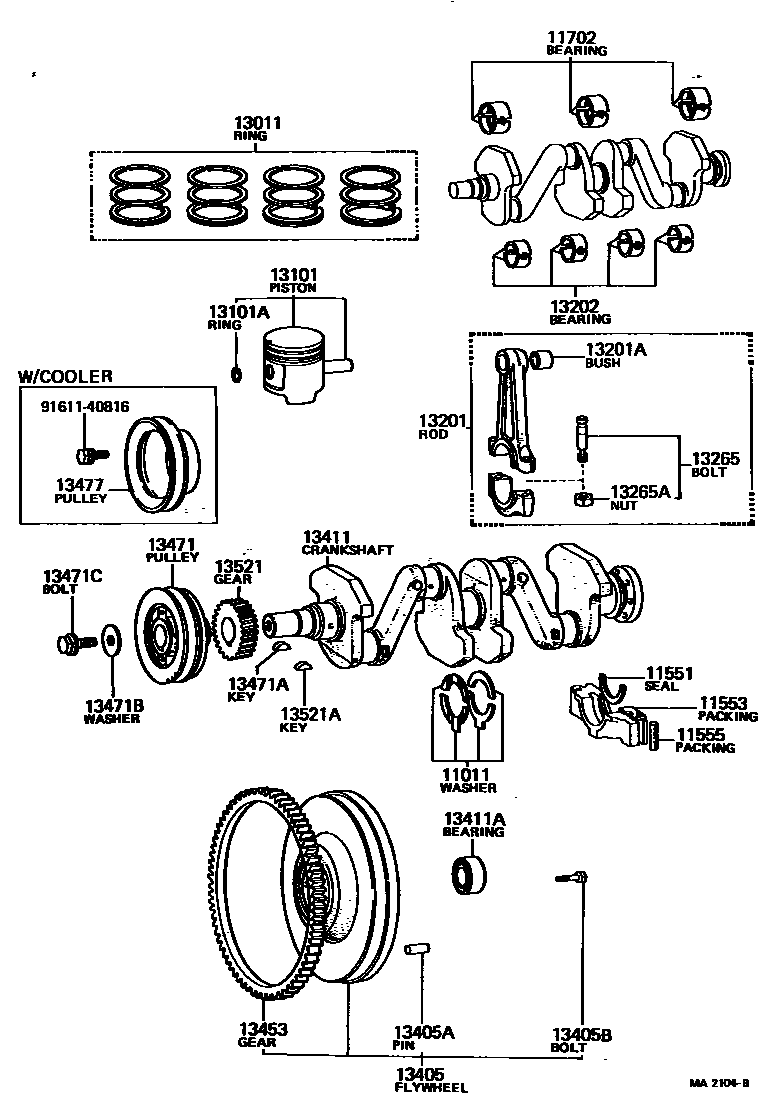

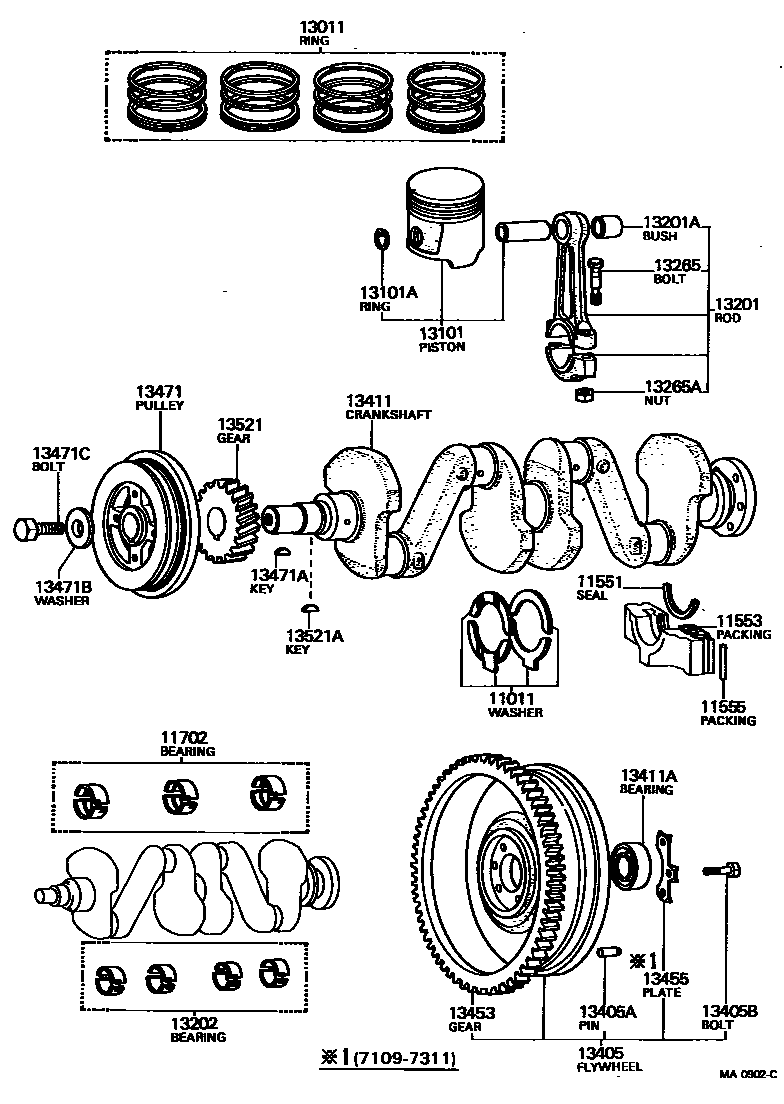

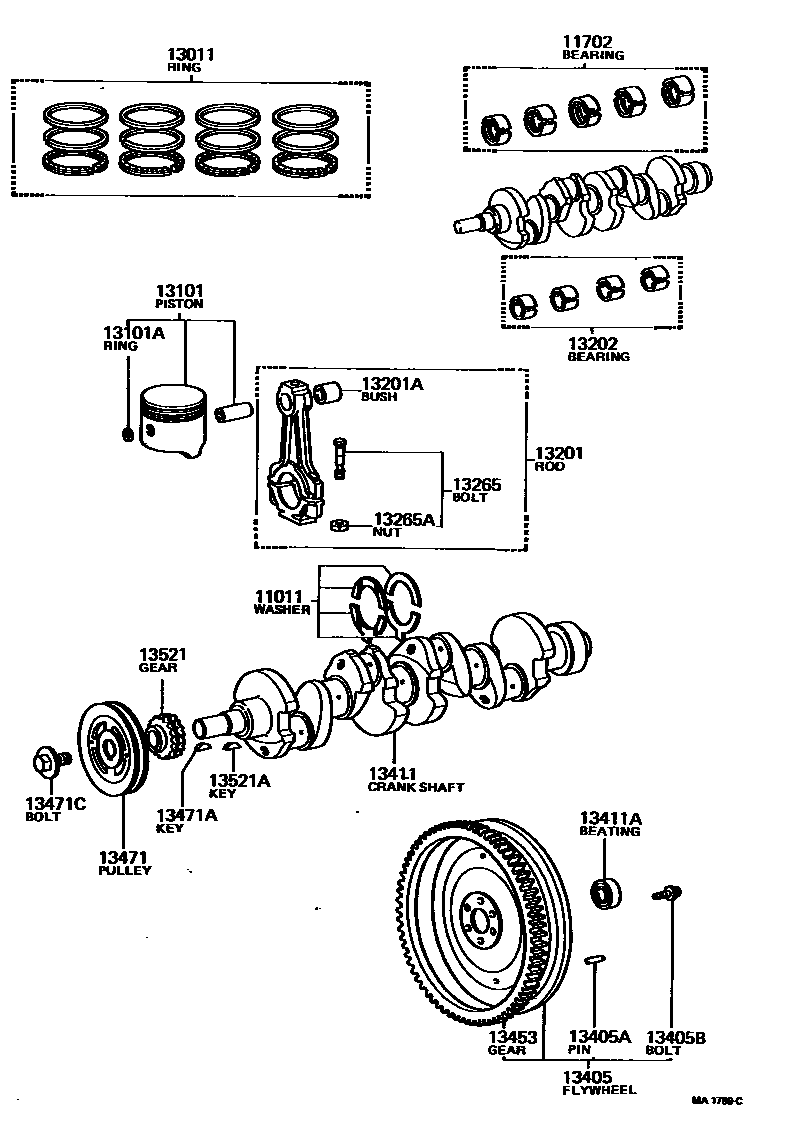

Toyota HILUX Crankshaft & Piston — Figure 1301
Toyota HILUX EPC diagram 1301, Crankshaft & Piston, with 3 images and 27 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 11011 | Crankshaft thrust washer assembly | 11011-31020 · 11011-31030 · 11011-38010 · 11012-31020 · 11012-31030 · 11012-38010 · 11013-31020 · 11013-31030 · 11013-38010 · 11014-31020 · 11014-31030 |
| 11551 | Crankshaft rear oil seal | 11551-31010 |
| 11553 | Bearing cap seal | 11553-31010 |
| 11555 | No. 1 bearing cap side seal | 11555-23010 |
| 11702 | crankshaft bearing assembly | 11702-31020 · 11702-33011 · 11702-33012 · 11703-31020 · 11704-31020 · 11704-33011 · 11704-33012 · 11705-31020 · 11705-33011 · 11705-33012 · 11706-31020 · 11706-33011 · 11707-31020 · 11707-33011 |
| 13011 | Piston ring assembly | 13011-31060 · 13011-31061 · 13011-31070 · 13011-34022 · 13011-34023 · 13011-38020 · 13012-31060 · 13012-31070 · 13012-34022 · 13013-31060 · 13013-31061 · 13013-31070 · 13013-34022 · 13013-34023 · 13013-38010 · 13014-31060 · 13014-31061 · 13014-31070 · 13014-34022 · 13015-31060 · 13015-31061 · 13015-31070 · 13015-34022 · 13015-34023 · 13015-38010 · 13016-31060 · 13016-31070 · 13017-31060 · 13017-31070 |
| 13101 | Piston sub-assembly with pin | 13101-31020 · 13101-31021 · 13101-31022 · 13101-34010 · 13101-34030 · 13102-31020 · 13102-34010 · 13103-31020 · 13103-31021 · 13103-31022 · 13103-34010 · 13103-34030 · 13104-31020 · 13104-31021 · 13104-31022 · 13104-34010 · 13105-31020 · 13105-31021 · 13105-31022 · 13105-34010 · 13105-34030 · 13106-31020 · 13107-31020 |
| 13101A | Bore snap ring (for piston pin) | 90521-23051 · 90521-25105 |
| 13201 | Connecting rod sub-assembly | 13201-31010 · 13201-34012 |
| 13201A | Bushing (for connecting rod small end) | 90999-73027 · 90999-73048 · 90999-73072 |
| 13202 | Connecting rod bearing assembly | 13202-31020 · 13202-33011 · 13203-31020 · 13204-31020 · 13204-33011 · 13205-31020 · 13205-33011 · 13206-31020 · 13206-33011 · 13207-31020 · 13207-33011 |
| 13265 | Connecting rod bolts | 13265-31010 · 13265-31011 · 13265-39015 · 13265-39025 |
| 13265A | Hexagonal nut (for connecting rod bolts) | 90170-09042 · 90170-09195 · 90170-10198 |
| 13405 | Flywheel sub-assembly | 13405-39037 · 13405-39046 · 13405-39047 · 13405-39065 · 13405-39066 |
| 13405A | Direct sales (for flywheel) | 90250-08054 |
| 13405B | Flywheel fixing bolt | 90105-10042 · 90913-01001 · 90913-01010 |
| 13411 | crankshaft | 13411-31902 · 13411-34903 · 13411-34905 |
| 13411A | Bearing (for front input shaft) | 97143-06201 |
| 13453 | flywheel ring gear | 13453-20010 · 13453-30010 |
| 13455 | No. 1 flywheel bolt locking plate | 13455-31010 |
| 13471 | crankshaft pulley | 13407-31020 · 13407-31021 · 13407-31022 · 13407-31023 · 13407-31024 · 13407-31025 · 13471-34012 · 13471-34013 |
| 13471A | Crankshaft key (for crankshaft pulley assembly) | 90280-05010 · 95161-10519 |
| 13471B | Flat Washer (for crankshaft pulley assembly) | 90209-13059 |
| 13471C | Bolt (for crankshaft pulley assembly) | 90105-12050 · 90105-14003 · 90105-14048 · 90109-12040 |
| 13477 | No. 2 crankshaft pulley | 13477-31010 |
| 13521 | Crankshaft timing gear or sprocket | 13521-31010 · 13521-31011 · 13521-33010 |
| 13521A | Key (for crankshaft timing gear) | 90280-05010 · 95161-10519 |
