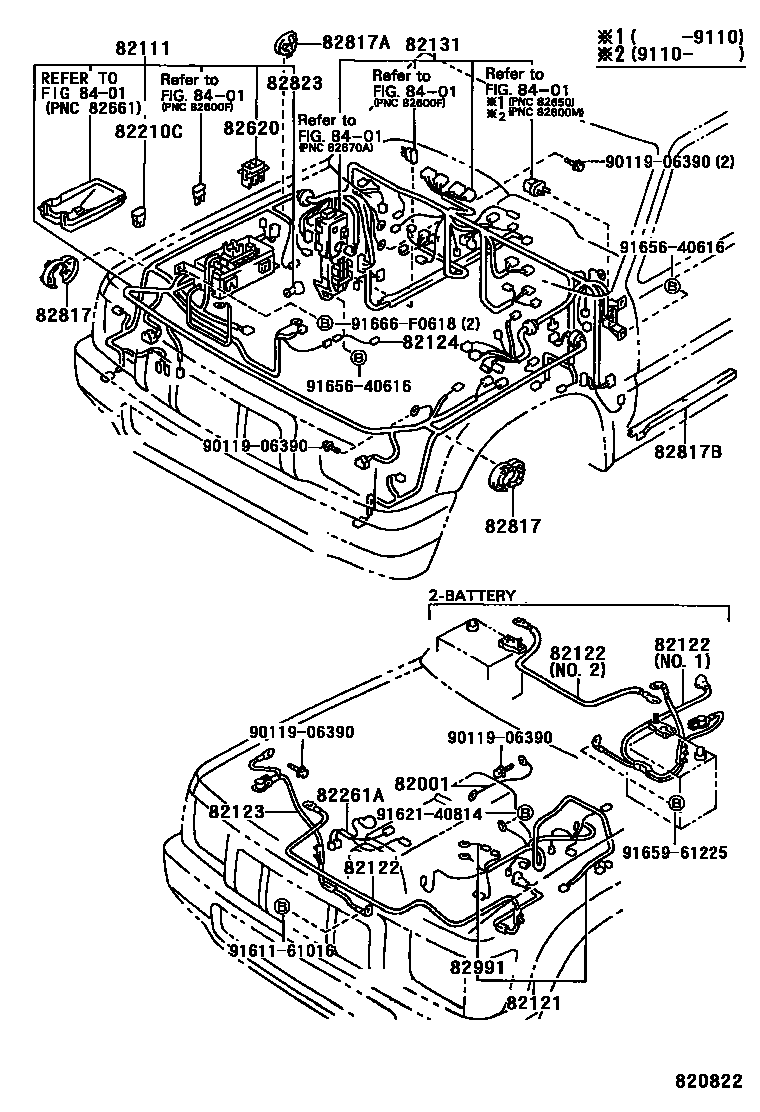

Toyota HILUX 线束和卡夹 — Figure 8202

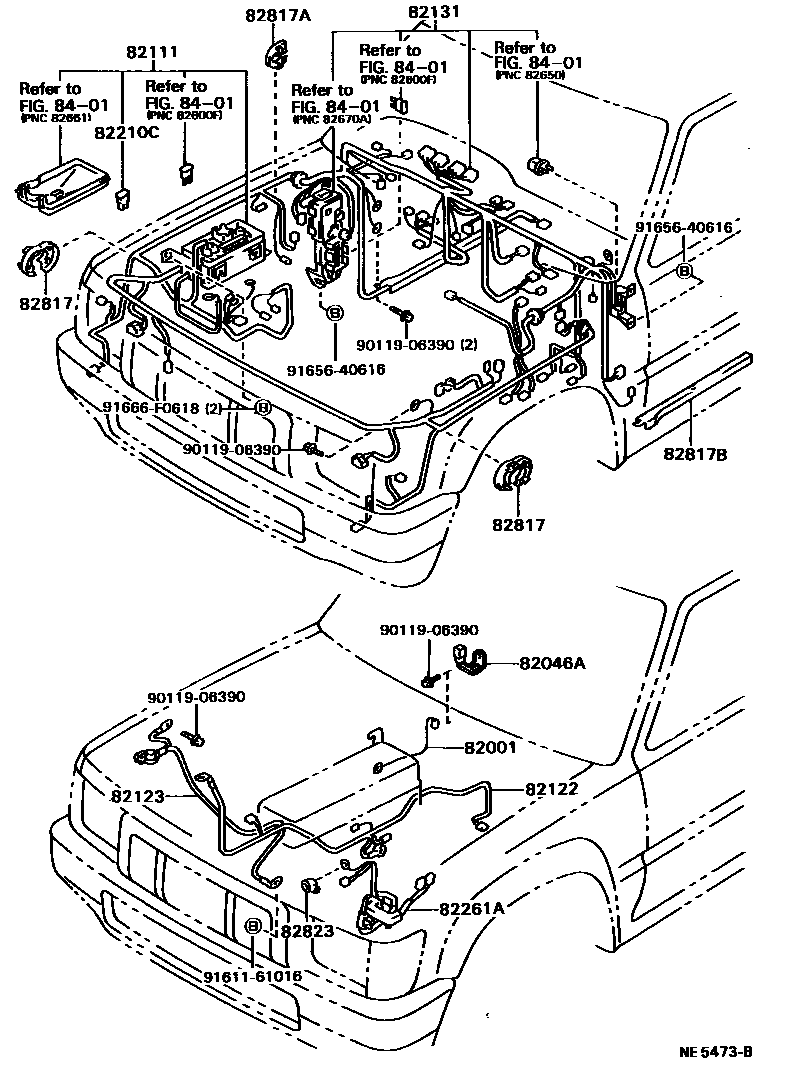

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 14 images and 19 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07225 · 90980-07311 · 90980-07332 |
| 82046A | Body No. 1 ground wire sub-assembly | 82046-35020 |
| 82111 | Engine room main wiring harness | 82111-04010 · 82111-04020 · 82111-04030 · 82111-04040 · 82111-04050 · 82111-04060 · 82111-04070 · 82111-04080 · 82111-04090 · 82111-04100 · 82111-04110 · 82111-04120 · 82111-04130 · 82111-04140 · 82111-04150 · 82111-04190 · 82111-04200 · 82111-04210 · 82111-04220 · 82111-04230 · 82111-04240 · 82111-04250 · 82111-04260 · 82111-04270 · 82111-04280 · 82111-04290 · 82111-04300 · 82111-04310 · 82111-04320 · 82111-04330 · 82111-04340 · 82111-04350 · 82111-04360 · 82111-04370 · 82111-04380 · 82111-04390 · 82111-04400 · 82111-04410 · 82111-04420 · 82111-04430 · 82111-04440 · 82111-04450 · 82111-04460 · 82111-04470 · 82111-04480 · 82111-04490 · 82111-04500 · 82111-04530 · 82111-04650 · 82111-04700 · 82111-04710 · 82111-04720 · 82111-04730 · 82111-35010 · 82111-35020 · 82111-35030 · 82111-35040 · 82111-35050 · 82111-35060 · 82111-35070 · 82111-35080 · 82111-35090 · 82111-35100 · 82111-35110 · 82111-35130 · 82111-35140 · 82111-35150 · 82111-89157 · 82111-89158 · 82111-89159 · 82111-89160 · 82111-89161 · 82111-89162 · 82111-89163 · 82111-89178 · 82111-89180 · 82111-89181 · 82111-89182 · 82111-89184 · 82111-89185 · 82111-89186 · 82111-89188 |

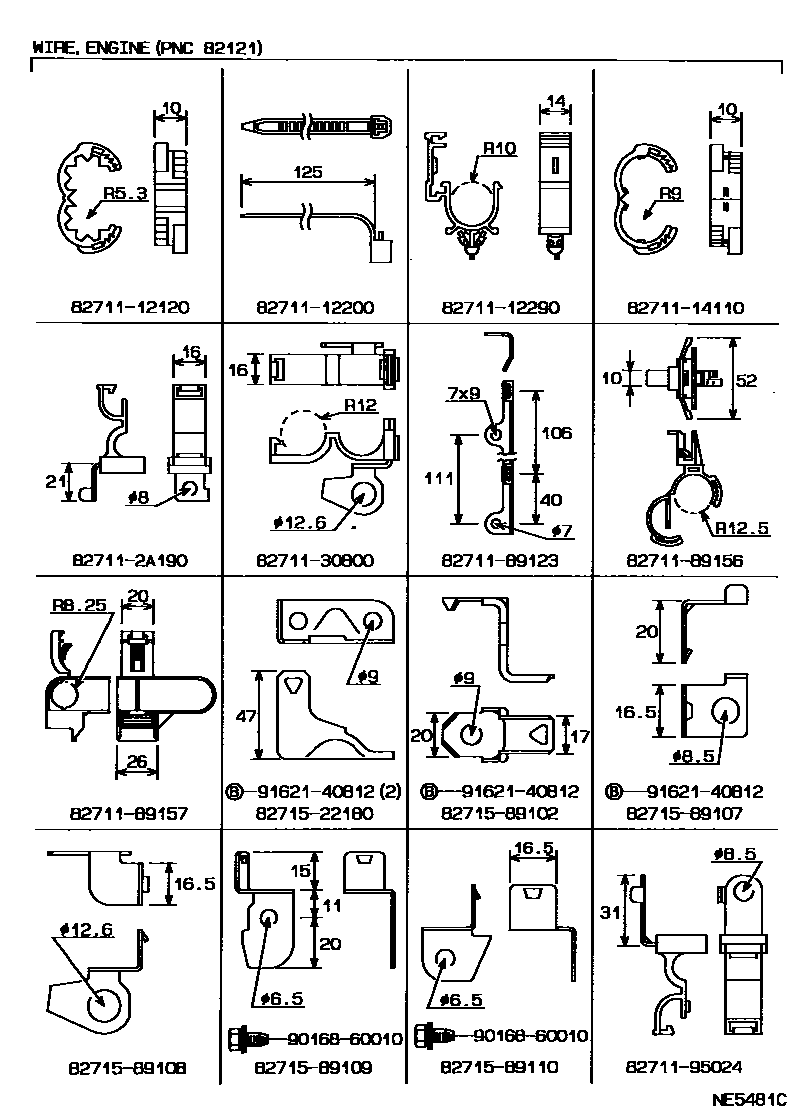

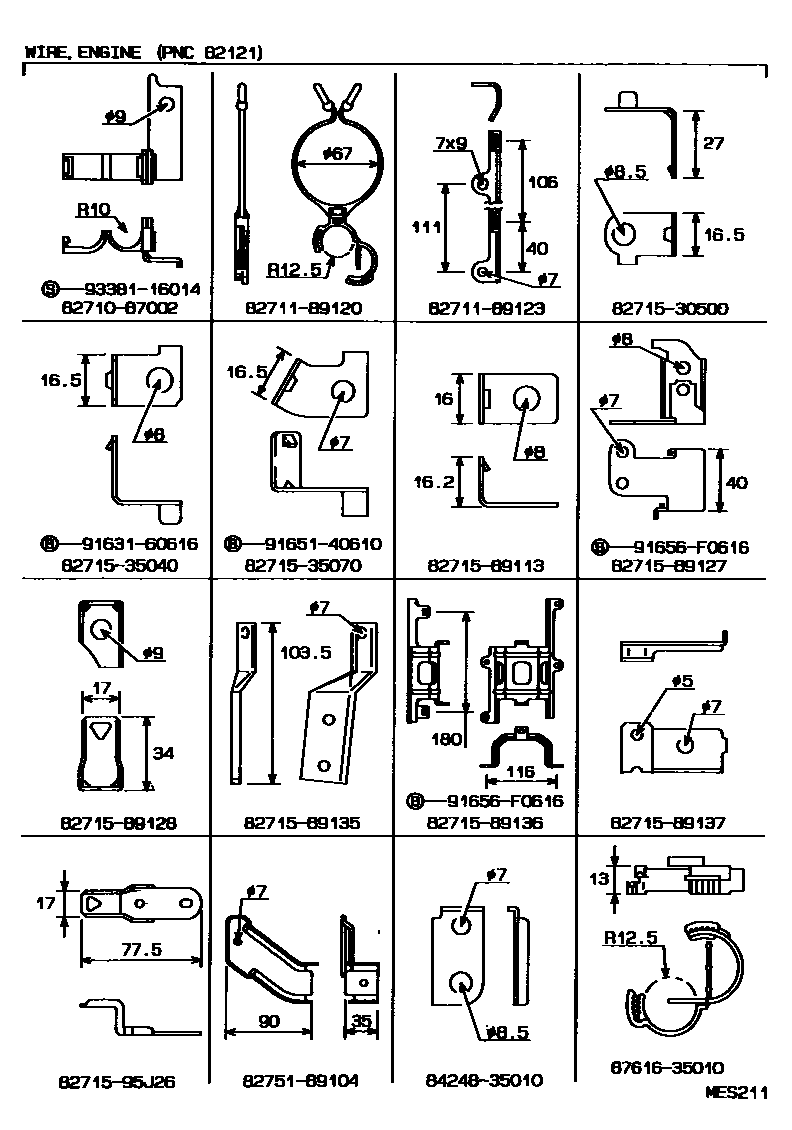

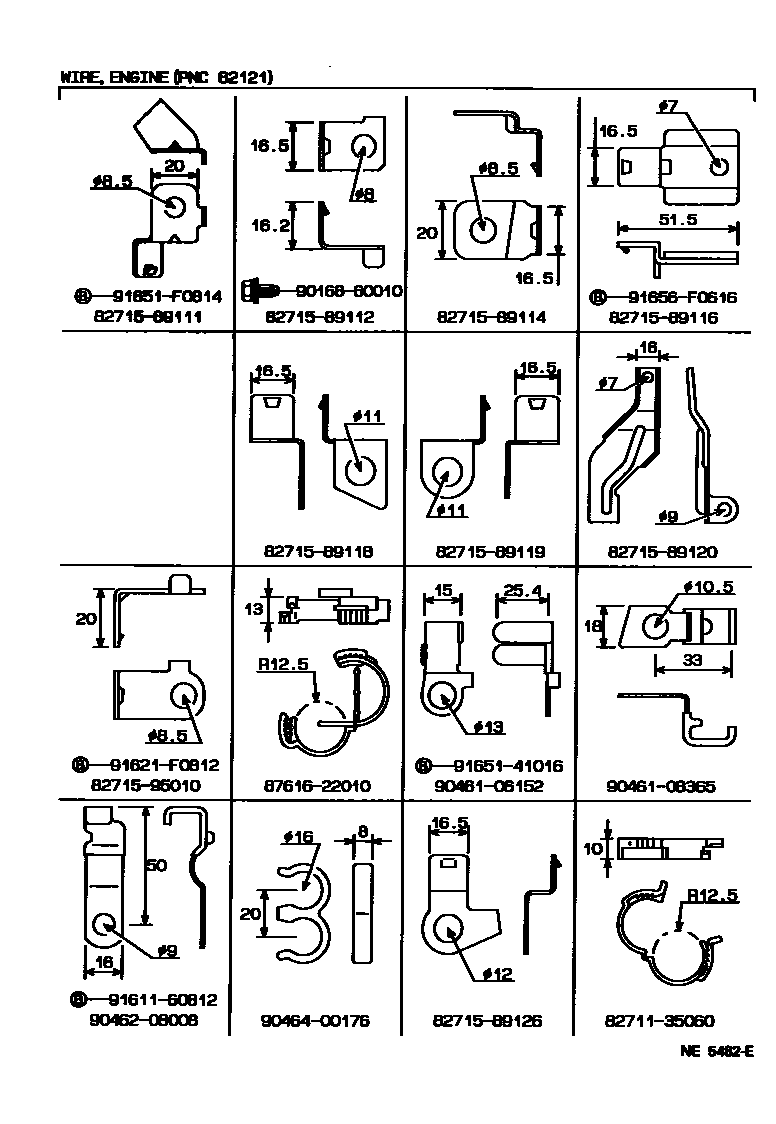

| 82121 | Engine wiring harness | 82121-35410 · 82121-35411 · 82121-35700 · 82121-35721 · 82121-89217 |

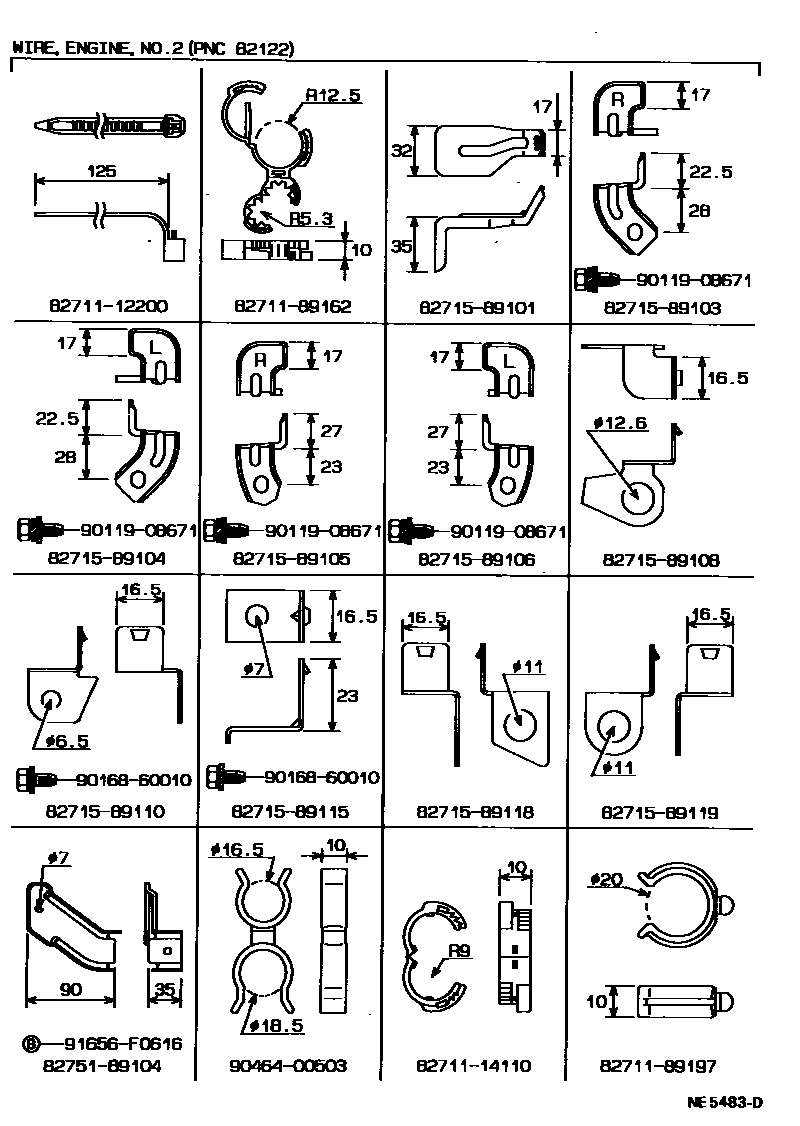

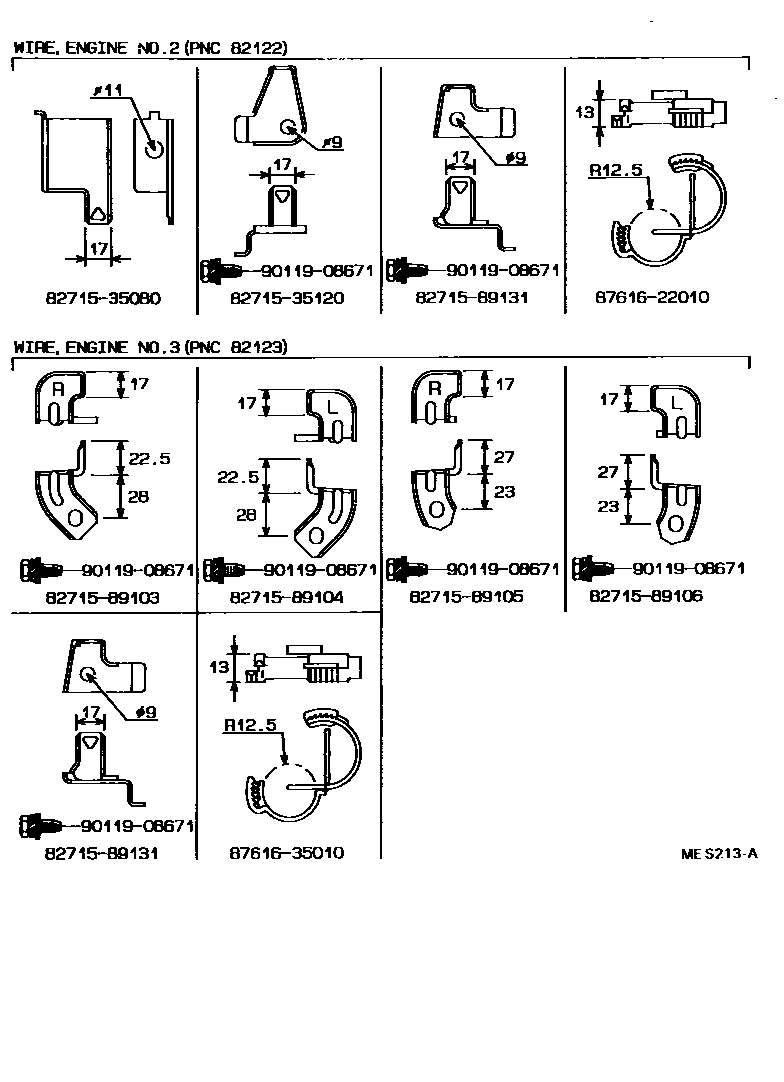

| 82122 | Engine No. 2 wiring harness | 82122-35070 · 82122-35190 · 82122-35440 · 82122-89113 · 82122-89117 · 82122-89119 · 82122-89123 · 82122-89138 |
| 82123 | Engine No. 3 wiring harness | 82123-89103 · 82123-89104 |

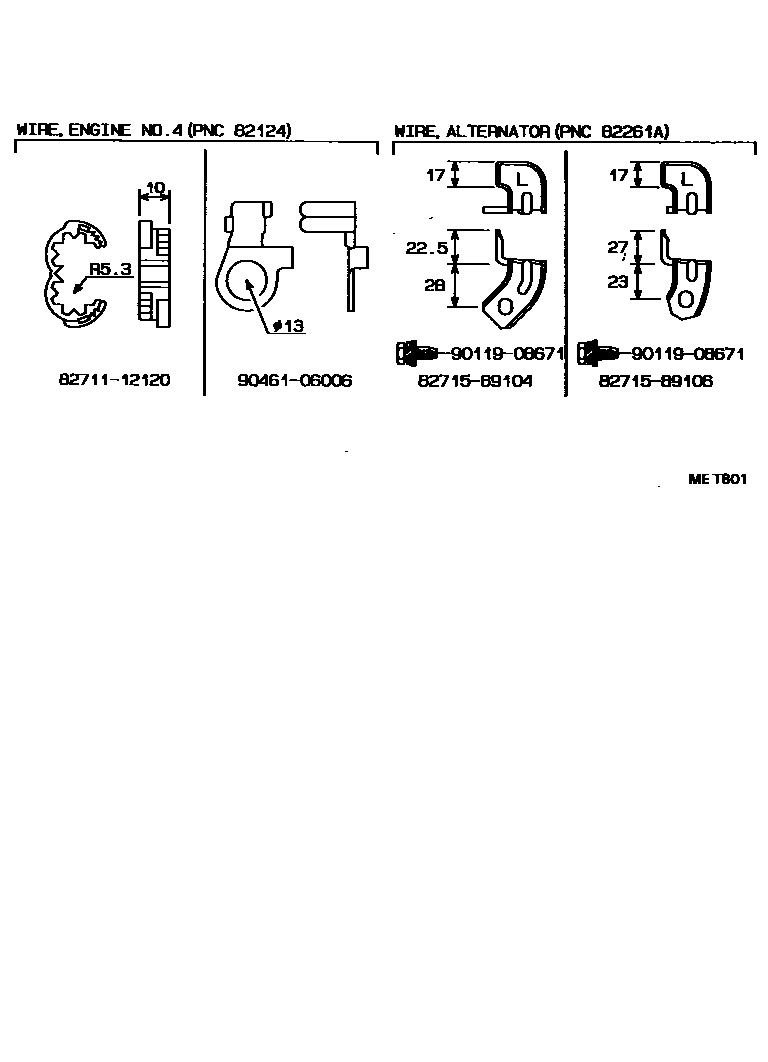

| 82124 | Engine No. 4 wiring harness | 82124-04030 |

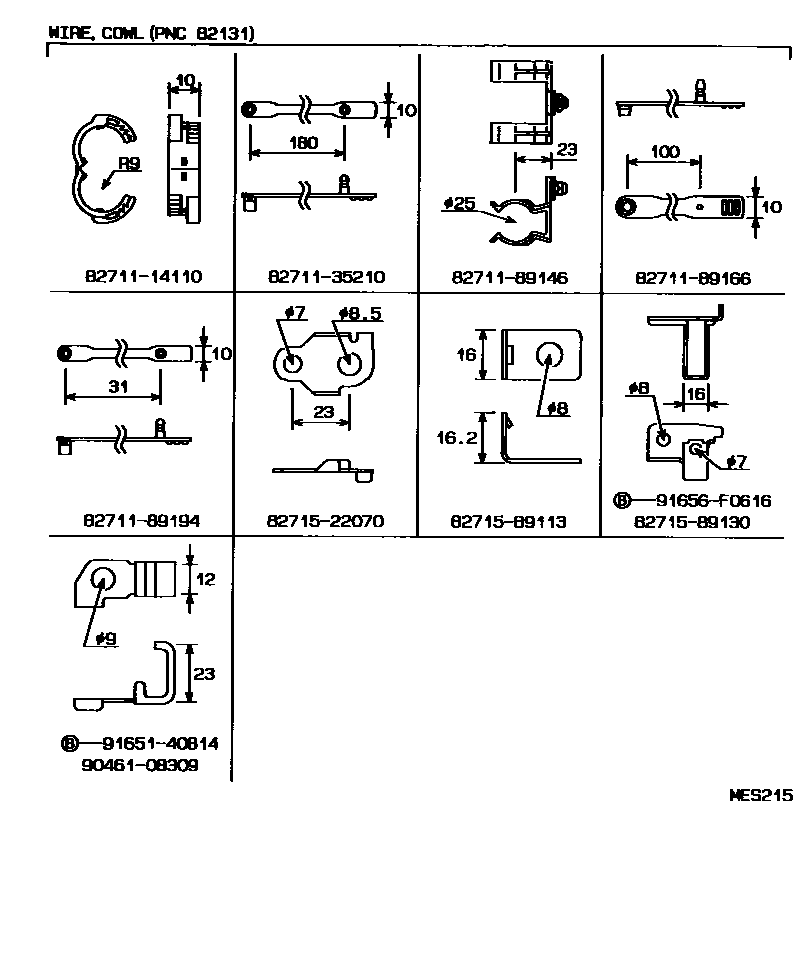

| 82131 | Front panel wiring harness | 82131-04010 · 82131-04020 · 82131-04030 · 82131-04040 · 82131-04050 · 82131-04060 · 82131-04070 · 82131-04080 · 82131-04090 · 82131-04100 · 82131-04110 · 82131-04170 · 82131-04180 · 82131-04190 · 82131-04200 · 82131-04210 · 82131-04220 · 82131-04230 · 82131-04240 · 82131-04250 · 82131-04260 · 82131-04270 · 82131-04280 · 82131-04290 · 82131-04300 · 82131-04310 · 82131-04320 · 82131-04330 · 82131-04340 · 82131-04570 · 82131-04580 · 82131-04590 · 82131-04620 · 82131-04630 · 82131-04631 · 82131-04632 · 82131-04640 · 82131-04641 · 82131-04642 · 82131-04650 · 82131-04651 · 82131-04652 · 82131-04660 · 82131-04661 · 82131-04662 · 82131-04670 · 82131-04671 · 82131-04672 · 82131-04680 · 82131-04681 · 82131-04682 · 82131-04690 · 82131-04691 · 82131-04692 · 82131-35010 · 82131-35020 · 82131-35030 · 82131-35040 · 82131-35050 · 82131-35060 · 82131-35070 · 82131-35080 · 82131-35090 · 82131-35100 · 82131-35110 · 82131-89662 · 82131-89663 · 82131-89664 · 82131-89665 · 82131-89666 · 82131-89721 · 82131-89722 · 82131-89723 · 82131-89724 · 82131-89745 · 82131-89746 |

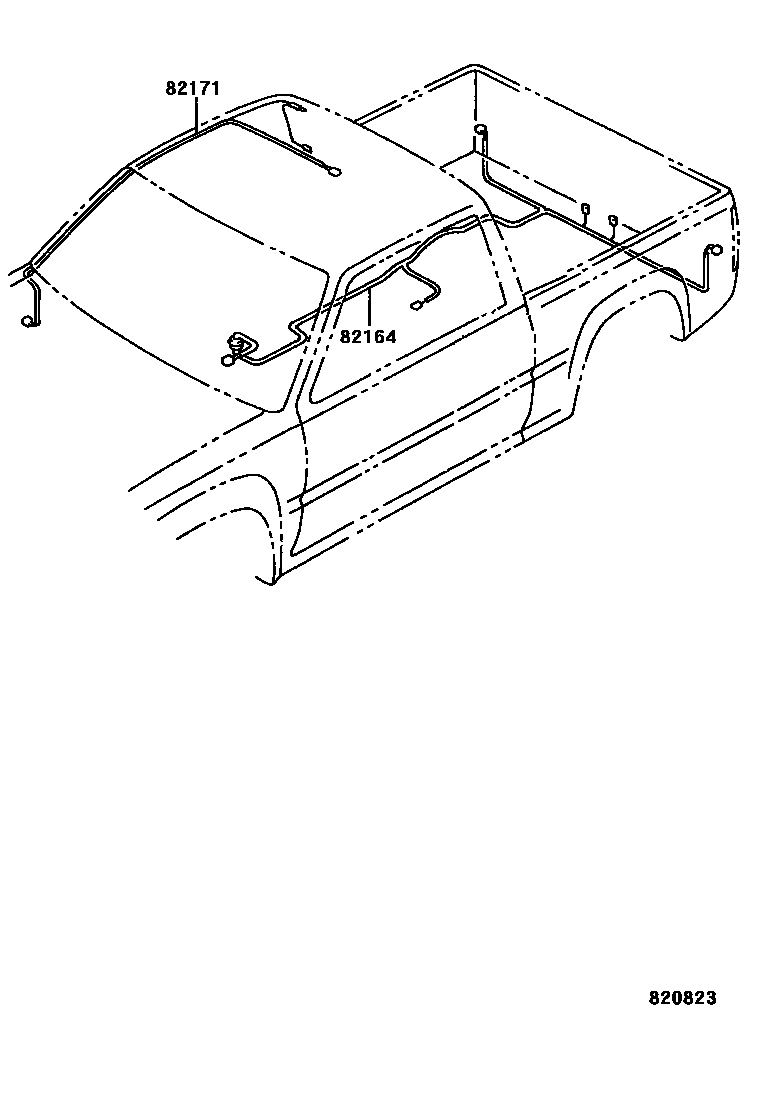

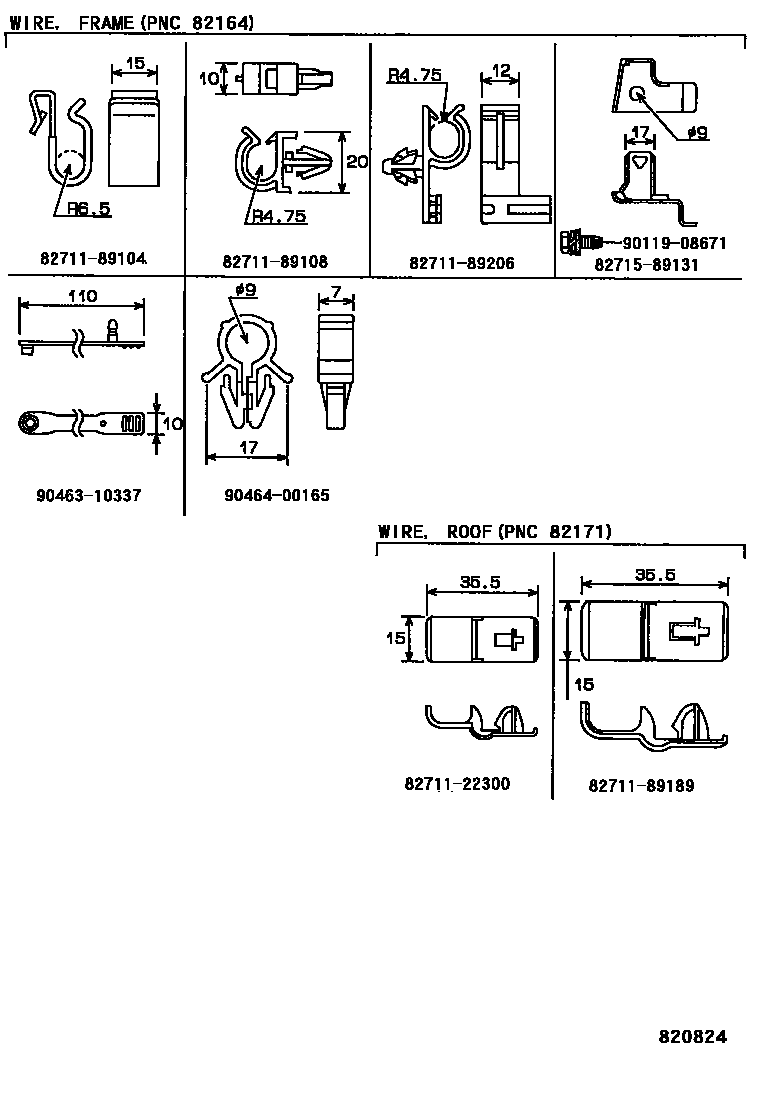

| 82164 | Frame wiring harness set | 82164-04010 · 82164-04020 · 82164-04030 · 82164-04040 · 82164-04070 · 82164-04080 · 82164-04090 · 82164-04100 · 82164-04130 · 82164-04140 · 82164-04150 · 82164-04160 · 82164-04170 · 82164-04180 · 82164-89170 · 82164-89193 · 82164-89194 · 82164-89200 · 82164-89211 · 82164-89213 |
| 82171 | Roof No. 1 wiring harness | 82171-04010 · 82171-04020 · 82171-89117 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 |
| 82261A | Generator wiring harness | 82261-04010 · 82261-04020 · 82261-04030 · 82261-89106 |
| 82620 | Fuse box assembly | 82620-89101 |
| 82817 | No. 1 wire harness protection device | 82817-89123 |
| 82817A | No. 2 wire harness protection device | 82817-89130 |
| 82817B | No. 3 wire harness protection device | 82817-89126 |
| 82823 | No. 1 terminal cover | 82823-12020 · 82823-22050 · 82823-22060 · 82823-35030 |

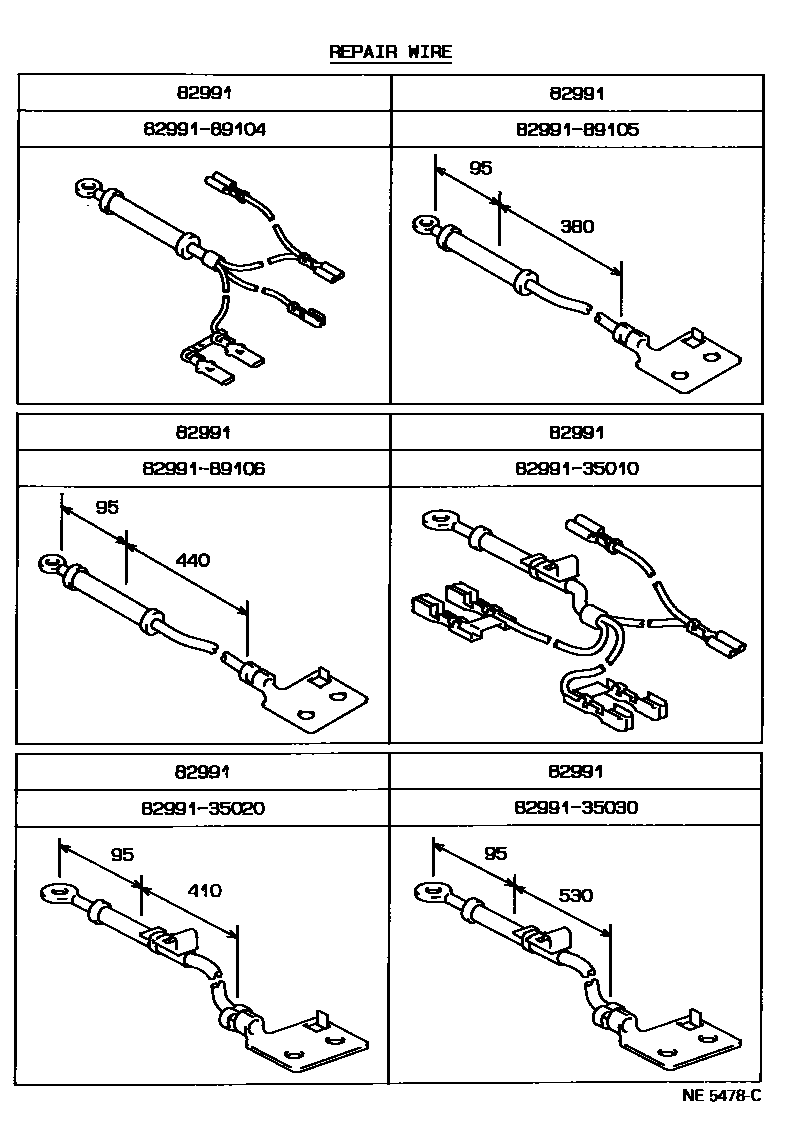

| 82991 | Fuse repair line | 82991-35010 · 82991-35030 · 82991-89104 · 82991-89106 |
| 82991A | fusible wire harness | 82991-89107 |
