Toyota HILUX Front Spring & Shock Absorber — Figure 4803

Toyota HILUX EPC diagram 4803, Front Spring & Shock Absorber, with 1 images and 28 PNC and OE references.

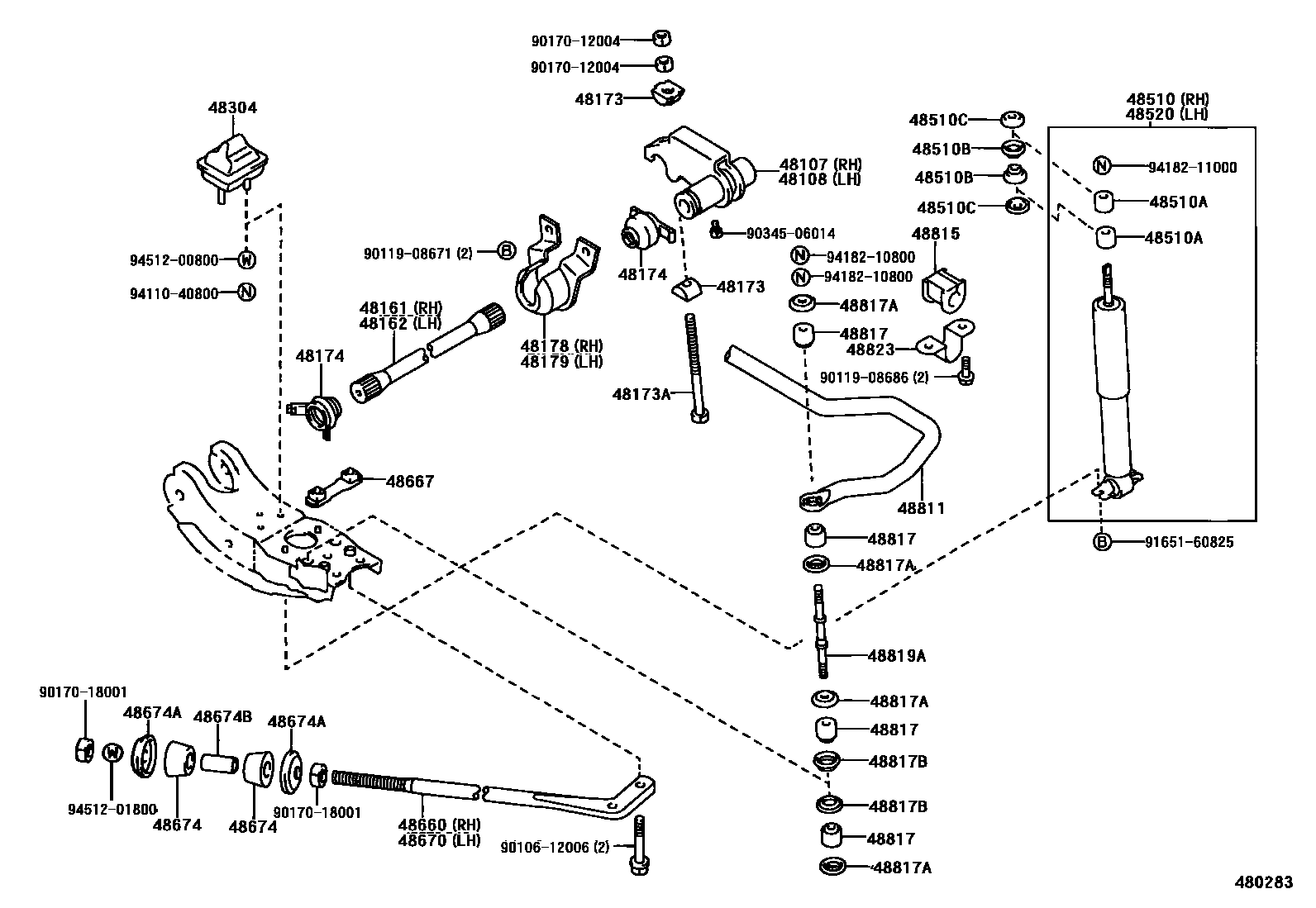

Toyota HILUX Front Spring & Shock Absorber EPC diagram — 480283
Front Spring & Shock Absorber — 480283 (198901 – 999999)

PNC and OE references

PNCPart nameOE numbers
48107Right fixed arm sub-assembly48107-04010 · 48107-35040
48108Left fixed arm sub-assembly48108-04010 · 48108-35040
48161Right torsion bar spring48161-35170 · 48161-35220 · 48161-35270
48162Left torsion bar spring48162-35170 · 48162-35220 · 48162-35270
48173fixed arm adjuster seat48173-35010 · 48173-35030
48173AHexagonal bolt (for adjusting the fixed arm)90101-12104
48174Torsion bar dust cover48174-35010 · 48174-35020
48178Right torsion bar dust cover protection device48178-35020
48179Left torsion bar dust cover protector48178-35020
48304No. 1 front spring buffer block sub-assembly48304-35130
48510Right front shock absorber assembly48511-39685 · 48511-80007 · 48511-80027
48510AFront shock absorber cushion90948-01002
48510BNo. 1 bumper plate (for front shock absorber)90948-02005
48510CNo. 2 buffer pad block (for front shock absorber)90948-02069
48520Left front shock absorber assembly48511-39685 · 48511-80007 · 48511-80027
48660Right support rod assembly48661-35030
48667Support rod retaining ring48667-35020
48670Left support rod assembly48671-35030
48674Support rod cushion48674-22021
48674ABumper stop (for support rod bumper)90948-02030
48674BCollar (for support rod cushion)90387-18002
48811front stabilizer bar48811-35210 · 48811-35230 · 48811-35290
48815Front stabilizer bar bushing No. 148815-14160 · 48815-24010
48817Front stabilizer bar cushion48817-30010
48817ACrash pad block No. 1 (for front stabilizer bar)90948-02032
48817BCrash pad block No. 2 (for front stabilizer bar)90948-02015
48819Afront stabilizer bar bolt48819-35020
48823Stabilizer bar linkage cover (for front)48823-35050
