Toyota HILUX 速度表从动齿轮(MTM) — Figure 3304

Toyota HILUX EPC diagram 3304, 速度表从动齿轮(MTM), with 2 images and 6 PNC and OE references.

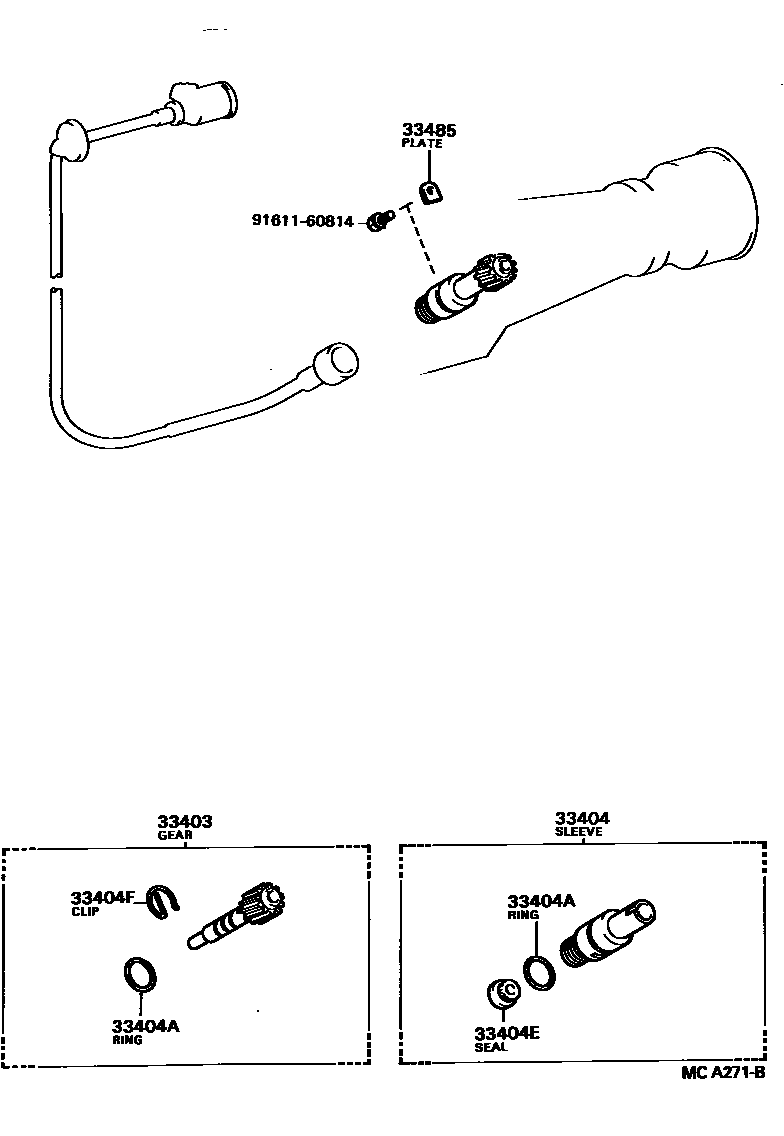

Toyota HILUX 速度表从动齿轮(MTM) EPC diagram — MCA271B
速度表从动齿轮(MTM) — MCA271B (198901 – 999999)
Toyota HILUX 速度表从动齿轮(MTM) EPC diagram — MCM159A
速度表从动齿轮(MTM) — MCM159A (199110 – 199410)

PNC and OE references

PNCPart nameOE numbers
33403Speedometer driven gear sub-assembly (MTM)33403-39305 · 33403-39325 · 33403-39335 · 33482-29035 · 33482-39025 · 33482-39035 · 33482-39045
33404Speedometer shaft sleeve sub-assembly (MTM)33404-35010
33404AO-ring (for manual transmission speedometer shaft sleeve)90301-18018
33404EOil seal (for manual transmission speedometer shaft sleeve)90310-09001
33404FClamp (for manual transmission speedometer shaft sleeve)90468-12005
33485Speedometer sleeve locking plate (MTM)33485-30020
